Toyota COROLLA 仪表 — Figure 8301

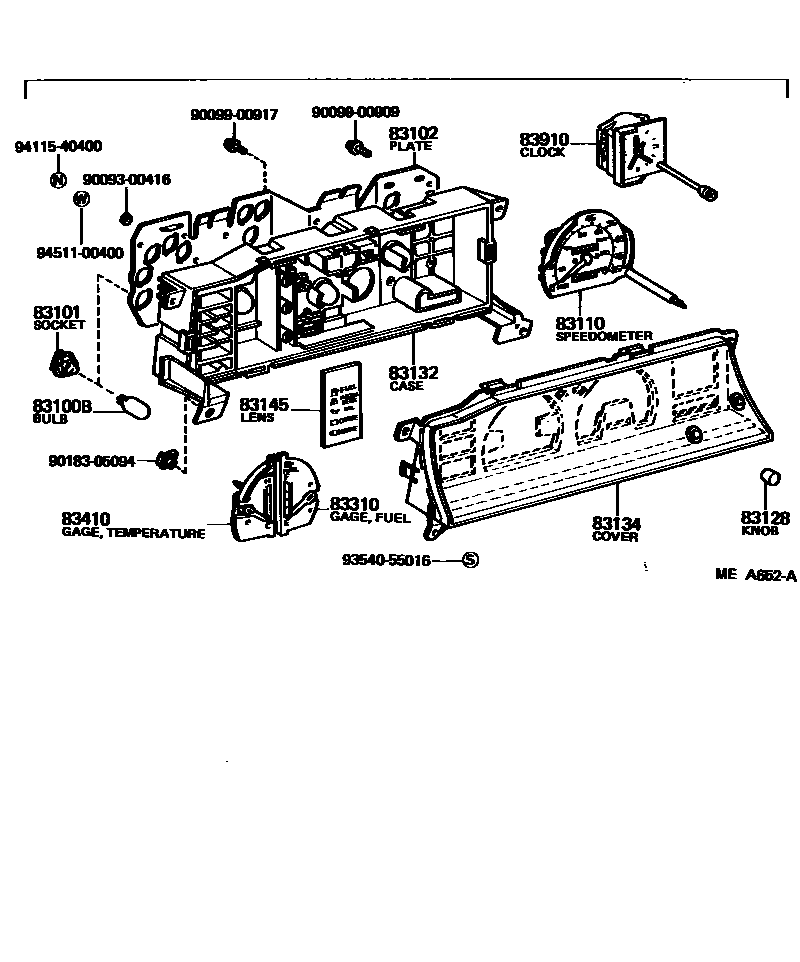

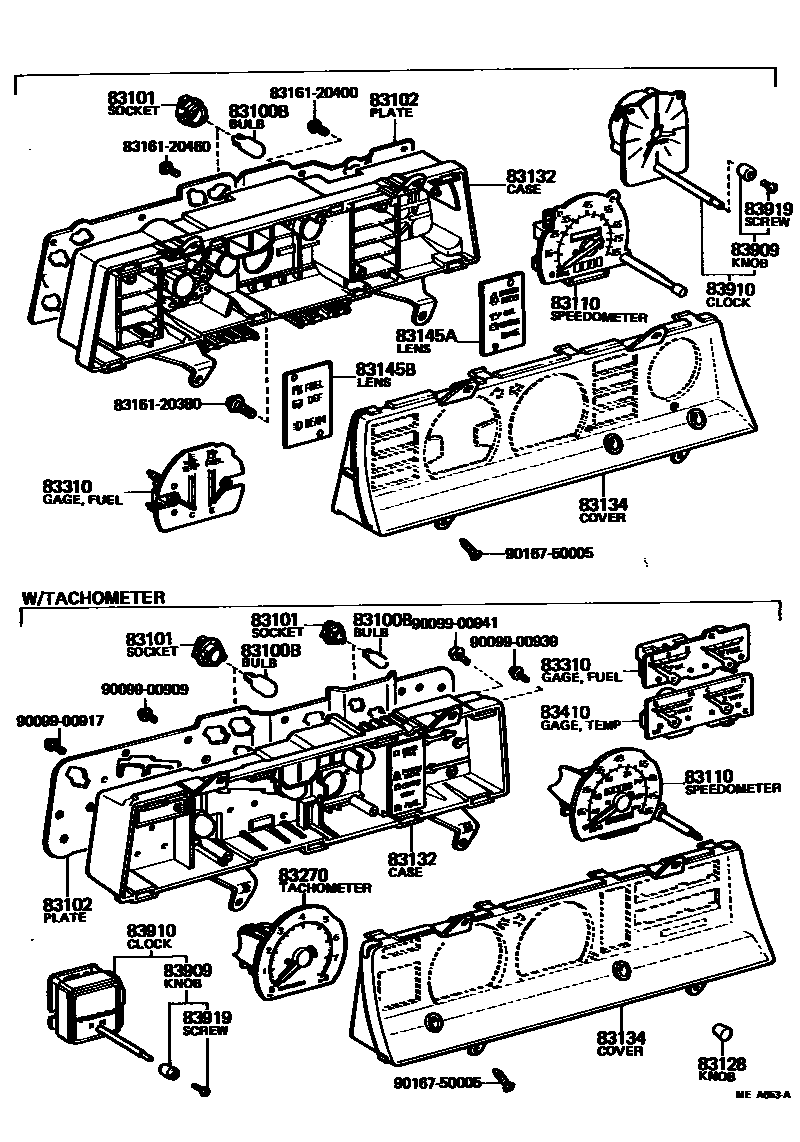

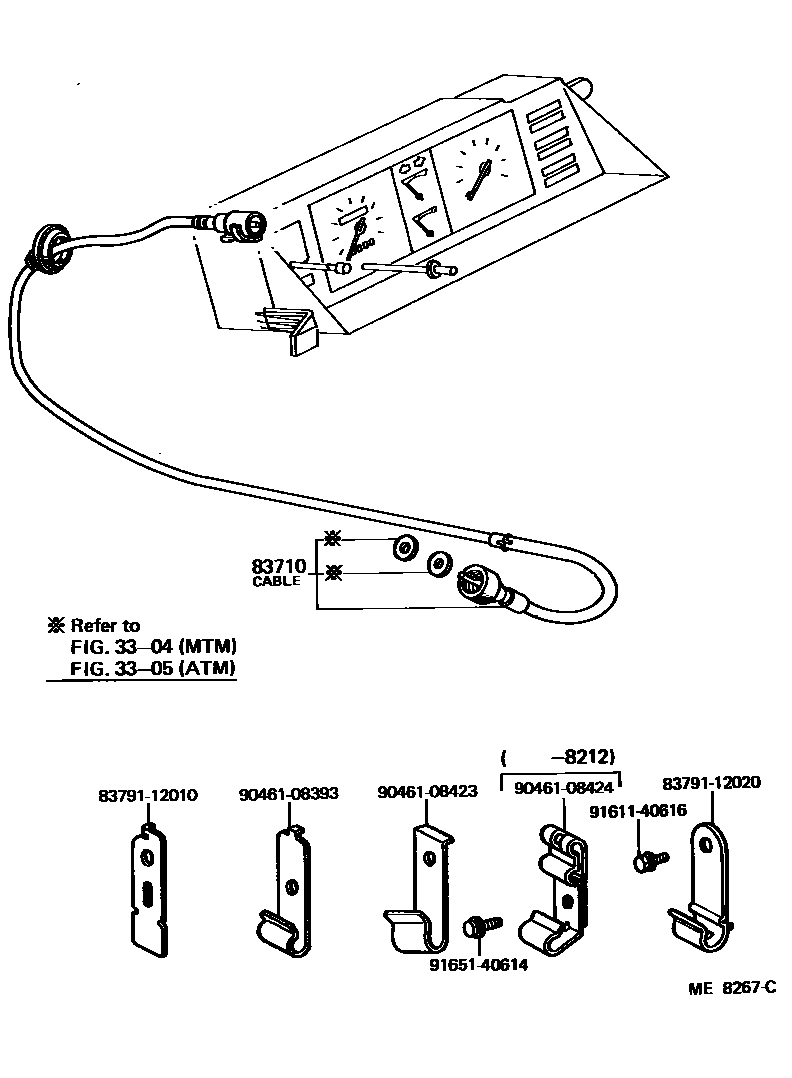

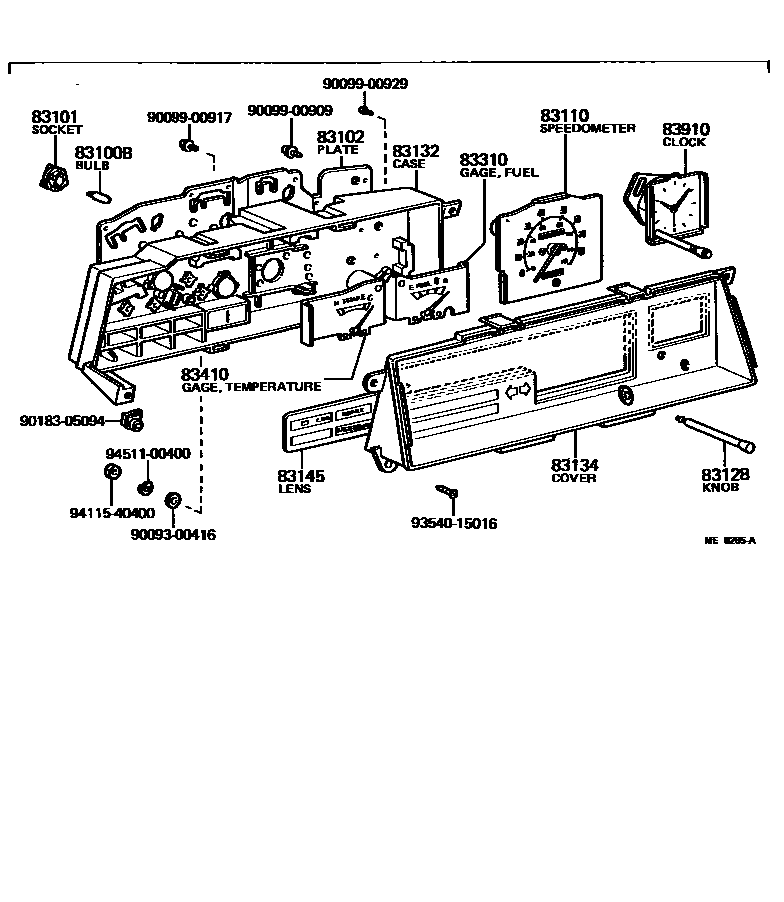

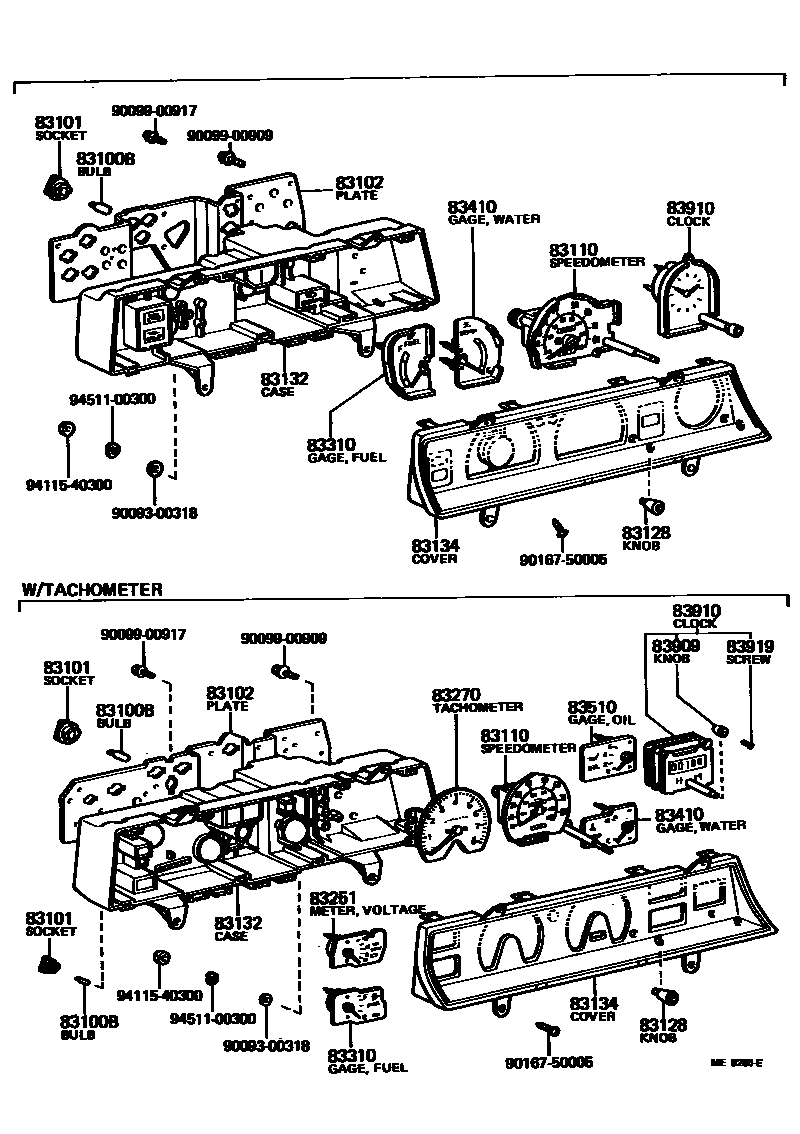

Toyota COROLLA EPC diagram 8301, 仪表, with 5 images and 19 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-12610 · 83247-12611 · 83247-12620 · 83247-12621 · 83247-12630 · 83247-12640 · 83247-12650 · 83247-12700 · 83247-12710 · 83247-12740 · 83247-12750 · 83247-12760 · 83247-12870 · 83247-12890 · 83247-1A030 · 83247-1A050 · 83247-1A270 · 83247-1A400 |
| 83110 | Speedometer assembly | 83110-12690 · 83110-12691 · 83110-12700 · 83110-12701 · 83110-12702 · 83110-12710 · 83110-12711 · 83110-12790 · 83110-12791 · 83110-12792 · 83110-12841 · 83110-12842 · 83110-12843 · 83110-12891 · 83110-12892 · 83110-1A011 · 83110-1A012 · 83110-1A021 · 83110-1A022 · 83110-1A023 · 83110-1A130 · 83110-1A140 |
| 83128 | trip odometer handle | 83128-10260 · 83128-12650 · 83128-12670 |
| 83132 | Instrument cluster housing | 83132-12070 · 83132-12080 · 83132-12090 · 83132-12110 · 83132-12120 · 83132-12130 · 83132-12210 · 83132-12350 · 83132-1A020 · 83132-1A040 |
| 83134 | Combination instrument cover No. 1 | 83133-12200 · 83133-12210 · 83133-12220 · 83133-12230 · 83133-12240 · 83133-12250 · 83133-12260 · 83133-12270 · 83133-12280 · 83133-12290 · 83133-12300 · 83133-12310 · 83133-12390 · 83133-12410 · 83133-12510 · 83134-1A020 · 83134-1A040 · 83134-1A060 · 83134-1A080 |
| 83145 | Instrument No. 1 lampshade | 83145-12011 · 83145-12021 · 83145-12130 · 83145-12140 · 83145-12150 · 83145-12160 · 83145-12390 · 83145-12410 |
| 83145A | Instrument No. 2 lampshade | 83145-1A060 |
| 83145B | Instrument No. 3 lampshade | 83145-1A040 |
| 83251 | voltmeter | 83251-12050 |
| 83270 | Engine tachometer assembly | 83242-12300 · 83242-12490 |
| 83310 | Fuel gauge assembly | 83243-12160 · 83243-12170 · 83243-12180 · 83243-12330 · 83243-12450 · 83243-1A020 |
| 83410 | Water temperature meter assembly | 83244-12221 · 83244-12231 · 83244-12241 · 83244-12390 · 83244-12530 · 83244-1A250 |
| 83510 | Oil pressure gauge assembly | 83246-12110 · 83246-12120 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-12210 · 83710-19515 · 83710-19516 |
| 83909 | clock button | 83909-12230 · 83909-14012 · 83909-22180 · 83909-30250 |
| 83910 | clock assembly | 83910-12220 · 83910-12230 · 83910-12250 · 83910-12270 · 83910-12280 · 83910-12290 |
| 83919 | clock screw | 83919-12230 · 83919-14012 · 83919-30250 |
