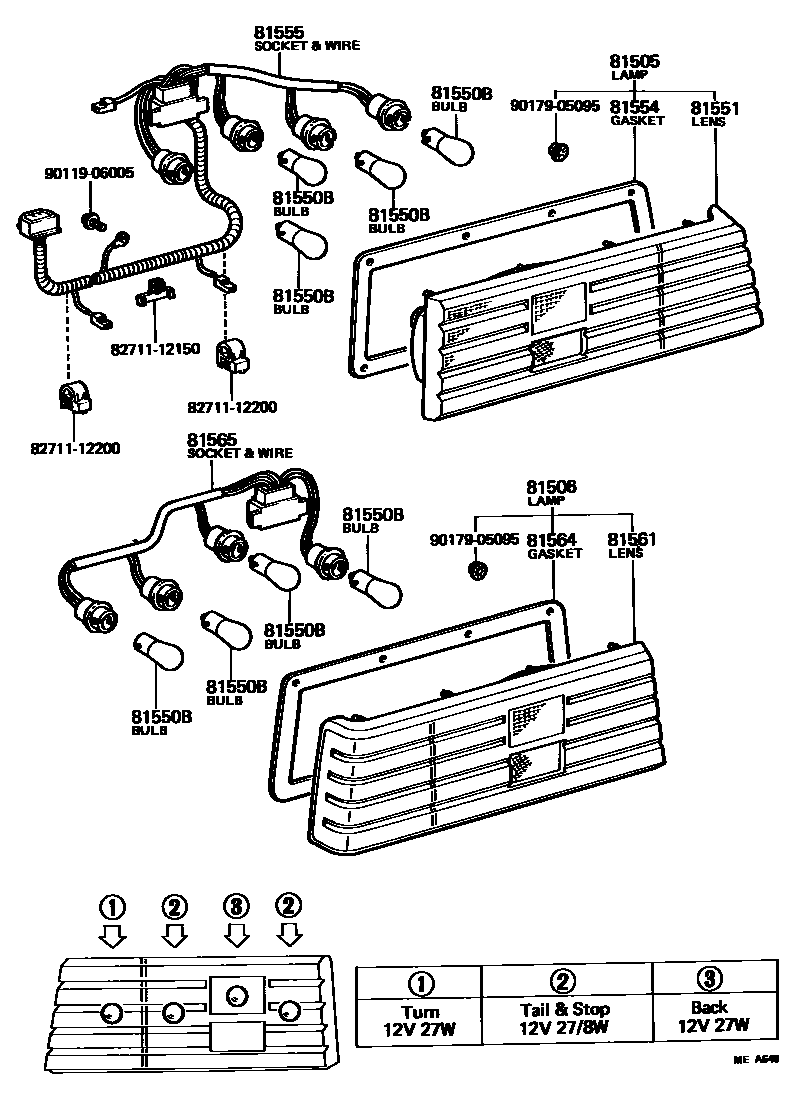

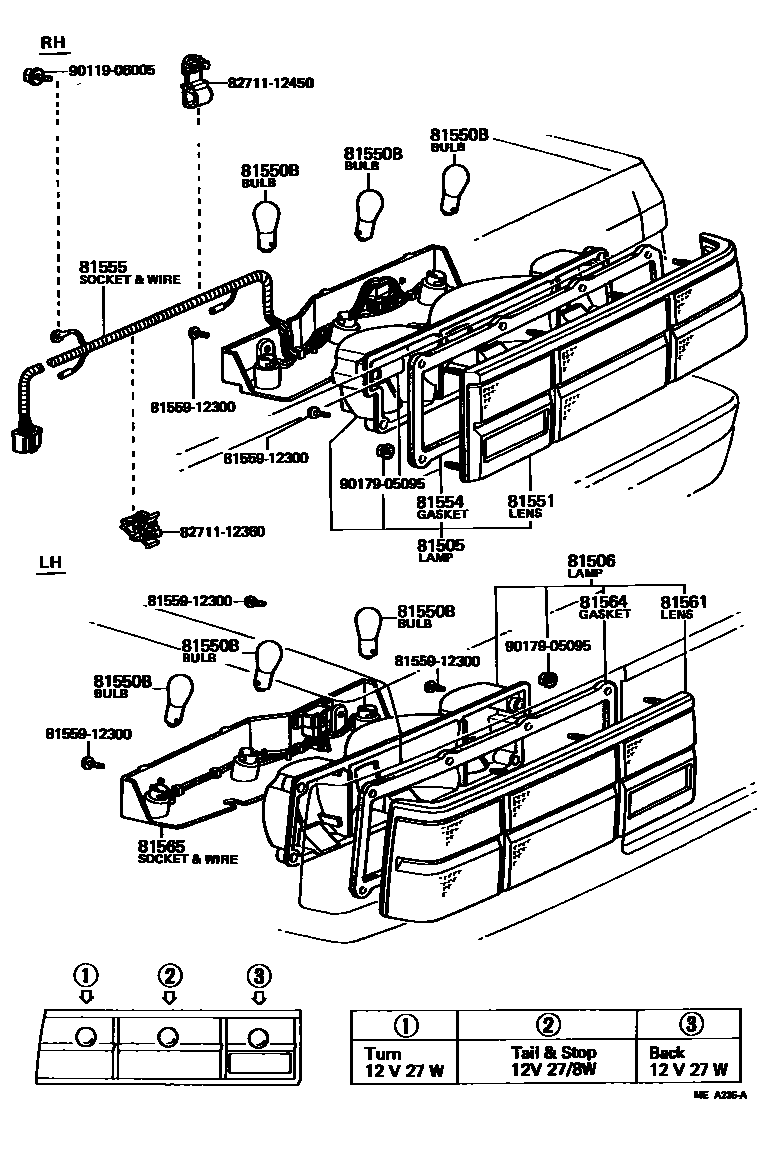

Toyota COROLLA 后组合灯 — Figure 8111

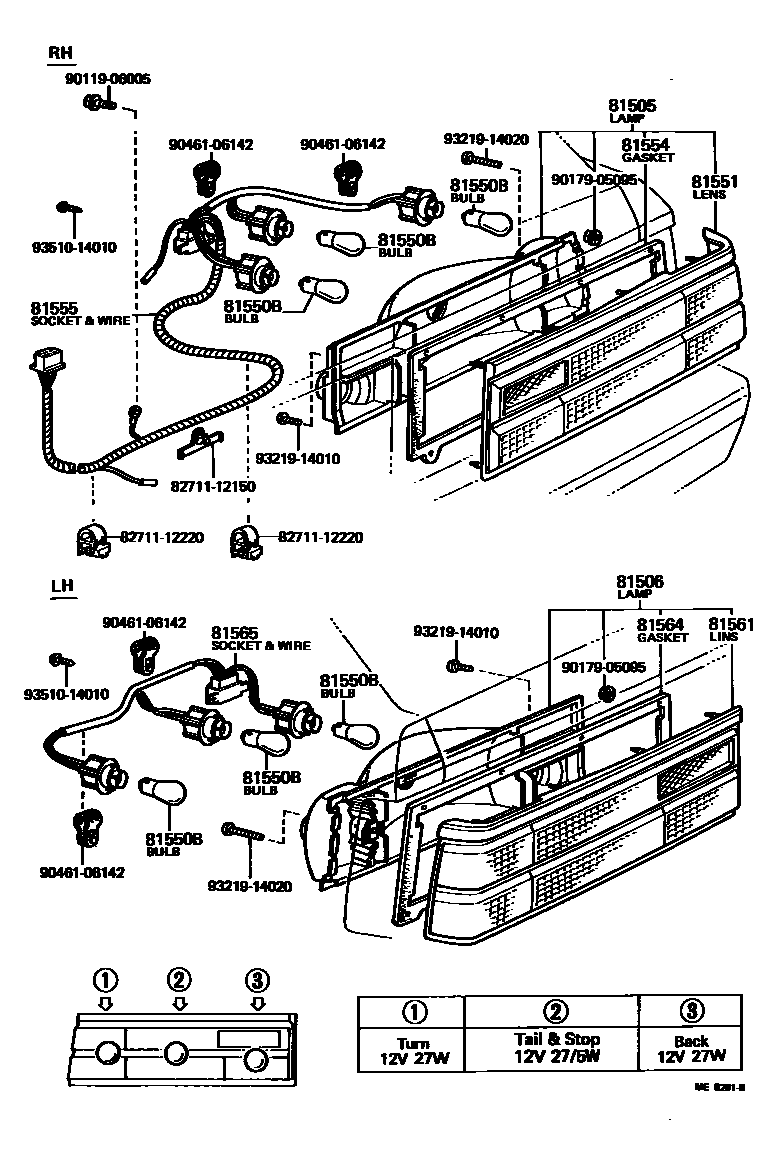

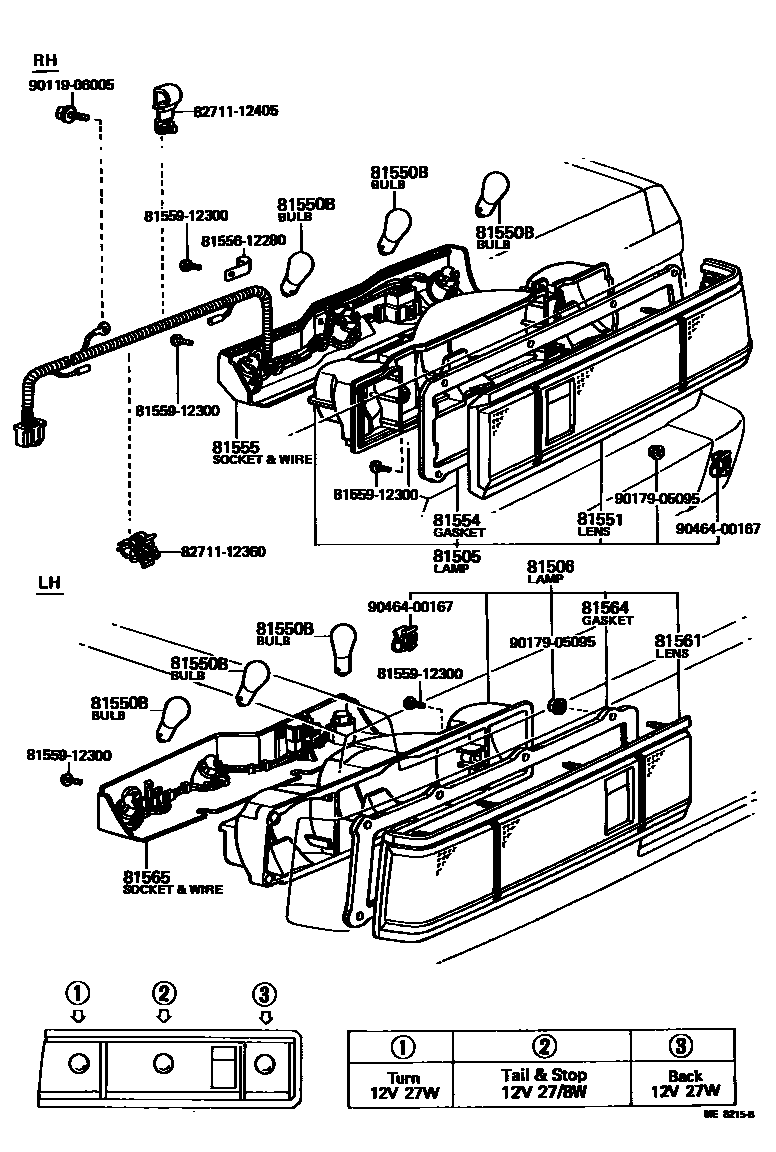

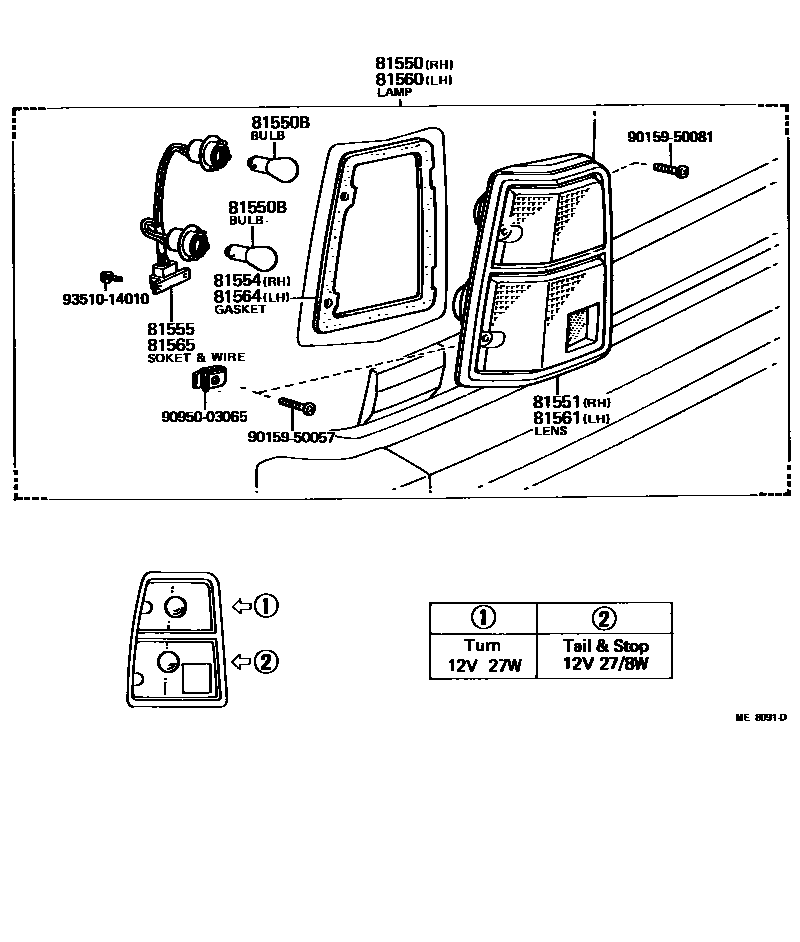

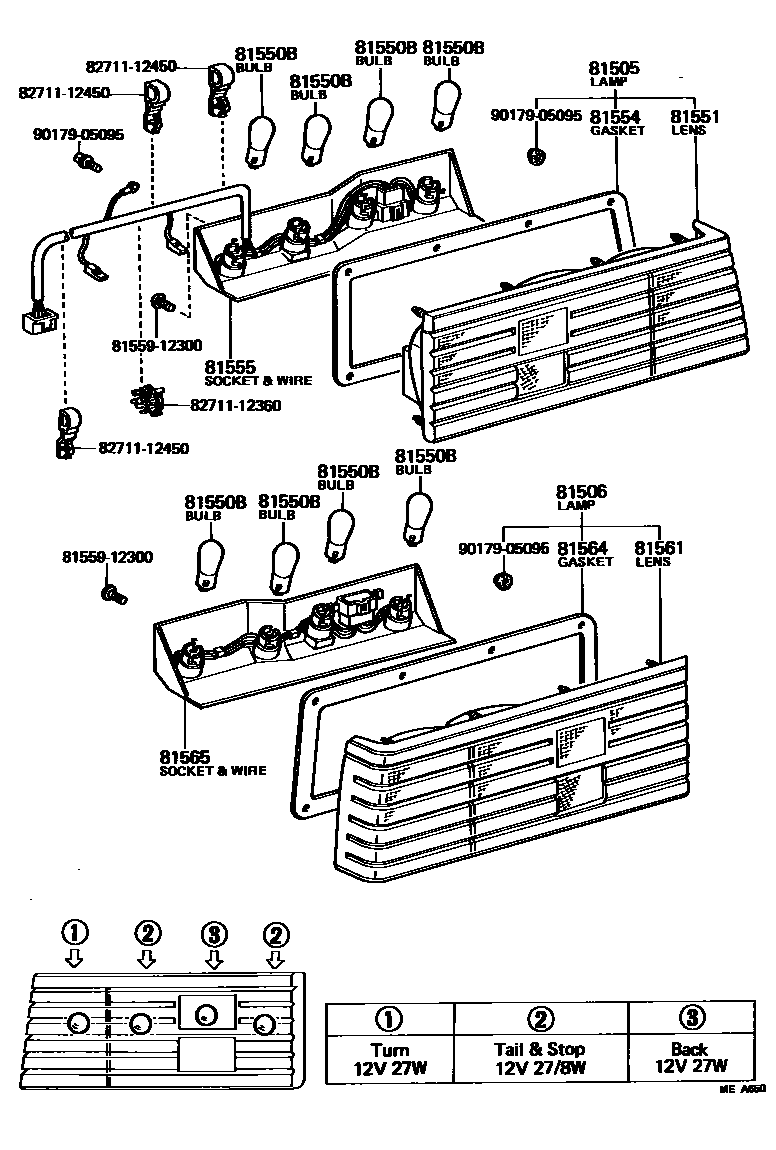

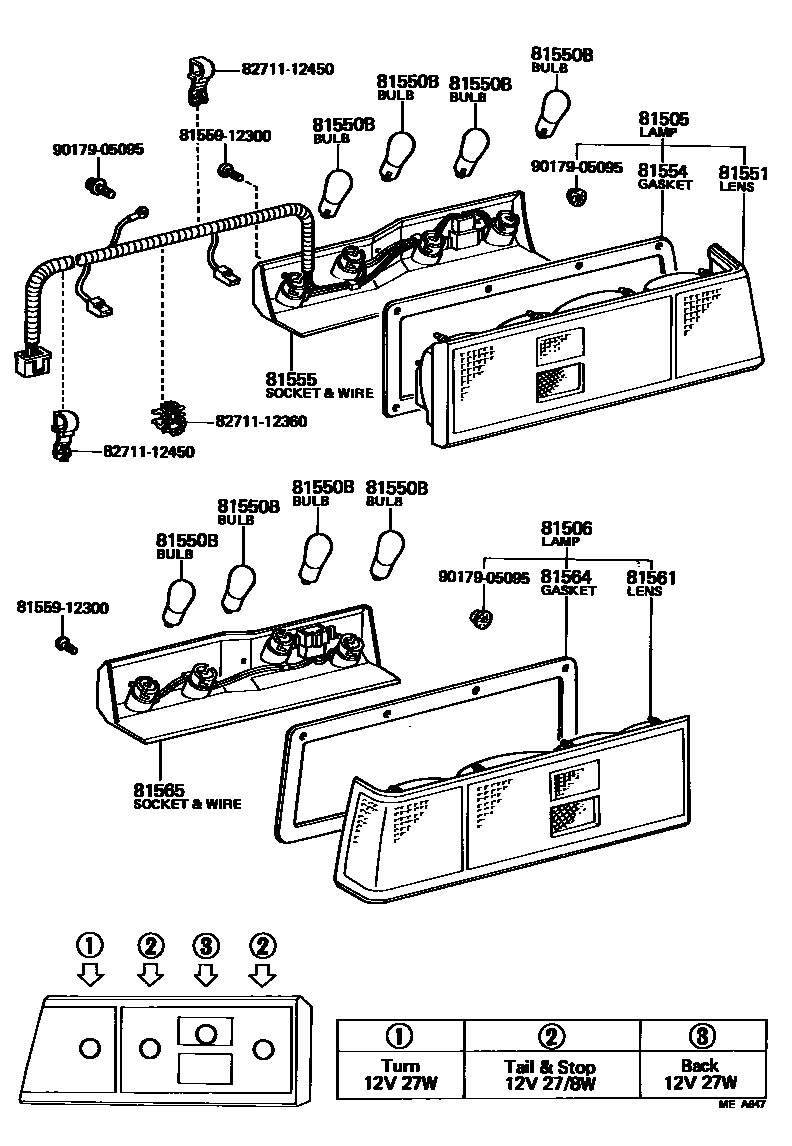

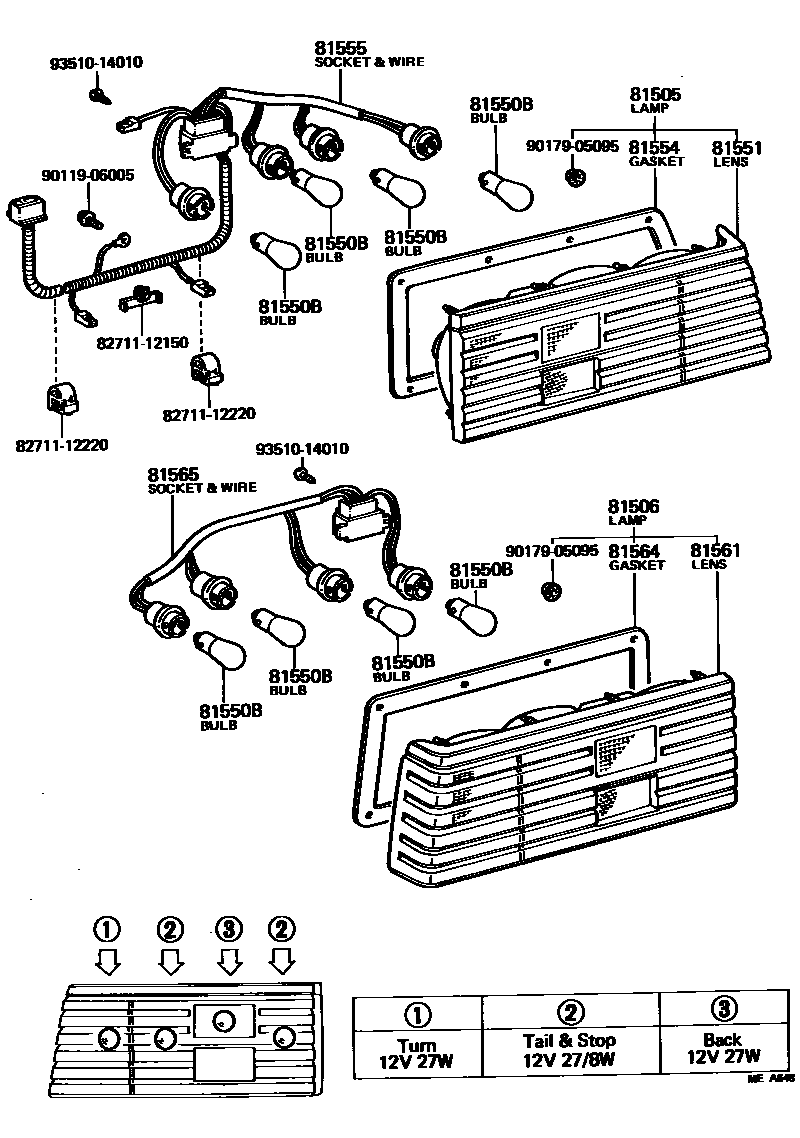

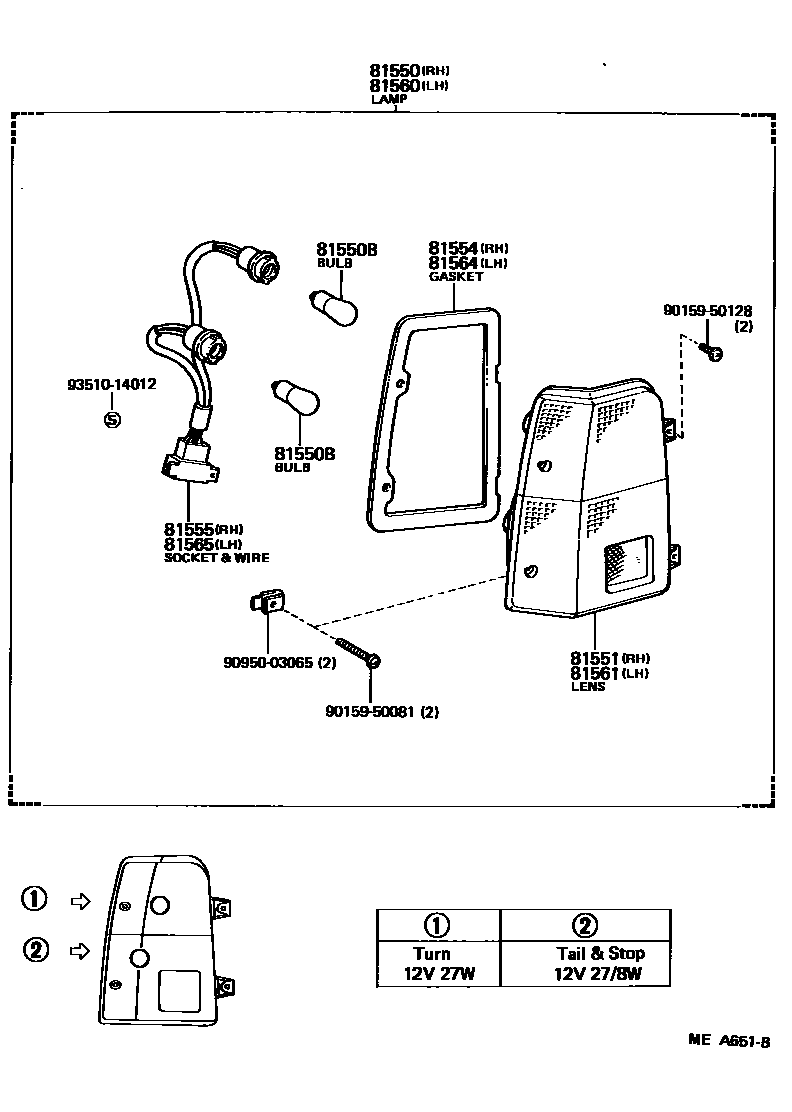

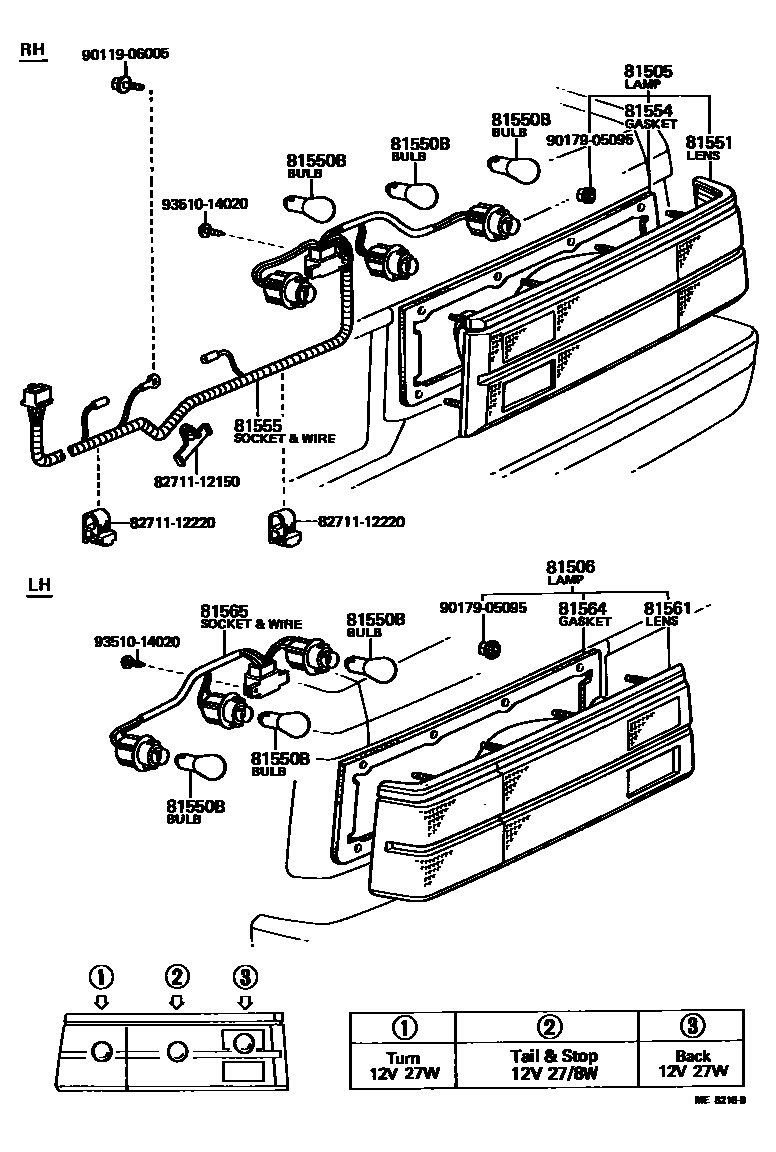

Toyota COROLLA EPC diagram 8111, 后组合灯, with 10 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81505 | Right rear combination lamp sub-assembly | 81505-19375 · 81505-19376 · 81505-19385 · 81505-19386 · 81505-19387 · 81505-19395 · 81505-19405 · 81505-19435 · 81505-19445 · 81505-19475 · 81505-19515 · 81505-19535 · 81505-19565 · 81505-19625 |
| 81506 | Left rear combination lamp sub-assembly | 81506-19245 · 81506-19246 · 81506-19255 · 81506-19256 · 81506-19257 · 81506-19265 · 81506-19275 · 81506-19305 · 81506-19315 · 81506-19345 · 81506-19375 · 81506-19395 · 81506-19425 · 81506-19485 |
| 81550 | Right rear combination light assembly | 81550-80054 · 81550-80119 · 81550-80120 |
| 81550B | Bulb (for rear combination lights) | 99132-11270 · 99132-21270 |
| 81551 | Right rear combination lamp shade | 81551-12580 · 81551-12581 · 81551-12600 · 81551-12602 · 81551-12603 · 81551-12640 · 81551-12650 · 81551-12700 · 81551-12730 · 81551-12790 · 81551-12880 · 81551-13161 · 81551-13201 · 81551-13230 · 81551-1A020 · 81551-1A040 · 81551-1A080 |
| 81554 | Right rear combination lamp body gasket | 81554-12510 · 81554-12511 · 81554-12520 · 81554-12522 · 81554-12530 · 81554-12640 · 81554-12710 · 81554-13160 · 81554-13201 · 81554-13210 · 81554-1A030 · 81554-1A070 · 81554-1A110 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-12580 · 81555-12581 · 81555-12582 · 81555-12600 · 81555-12602 · 81555-12660 · 81555-12661 · 81555-12730 · 81555-12731 · 81555-12741 · 81555-12880 · 81555-13230 · 81555-13231 · 81555-13240 · 81555-1A020 · 81555-1A040 · 81555-1A080 |
| 81560 | Left rear combination light assembly | 81560-80056 · 81560-80123 · 81560-80124 |
| 81561 | Left rear combination lamp shade | 81561-12580 · 81561-12581 · 81561-12600 · 81561-12601 · 81561-12602 · 81561-12640 · 81561-12650 · 81561-12700 · 81561-12730 · 81561-12790 · 81561-12850 · 81561-13161 · 81561-13201 · 81561-13230 · 81561-1A020 · 81561-1A040 · 81561-1A080 |
| 81564 | Left rear combination lamp body gasket | 81554-12510 · 81554-12511 · 81554-12530 · 81554-12710 · 81554-13160 · 81554-13210 · 81554-1A070 · 81554-1A110 · 81564-12520 · 81564-12521 · 81564-12640 · 81564-13201 · 81564-1A030 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-13230 · 81555-13231 · 81555-13240 · 81565-12580 · 81565-12581 · 81565-12600 · 81565-12601 · 81565-12660 · 81565-12730 · 81565-12850 · 81565-1A020 · 81565-1A040 · 81565-1A080 |
