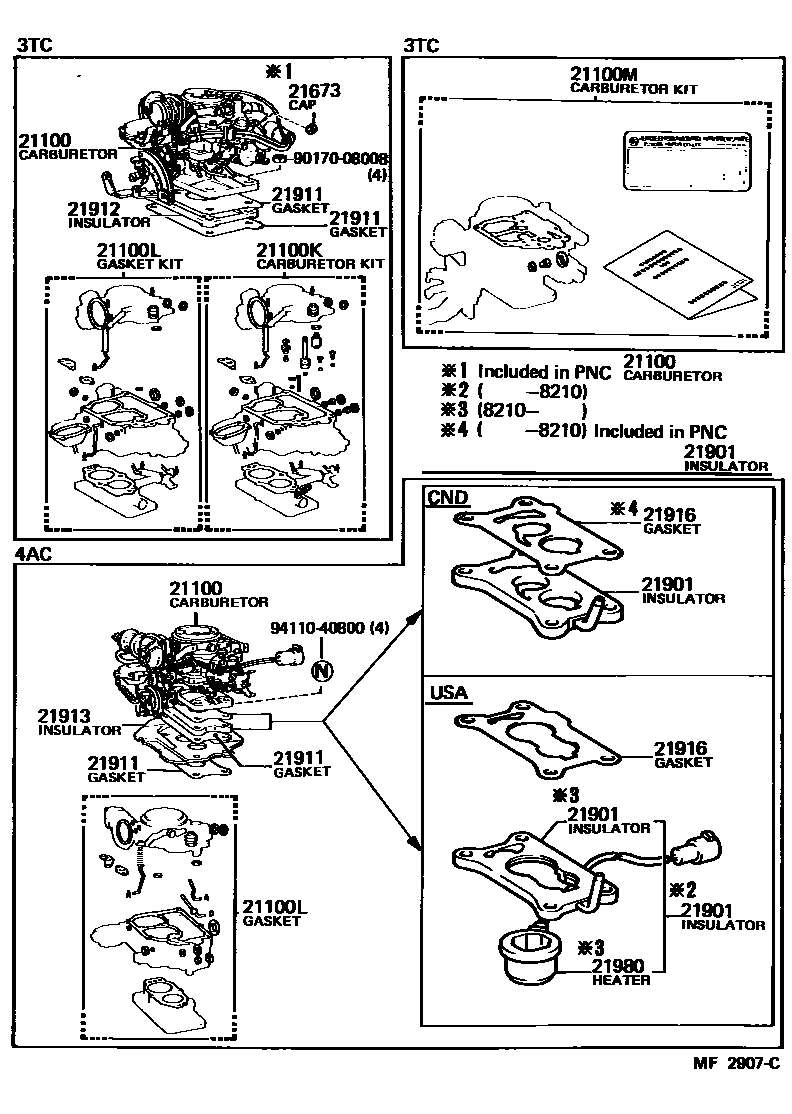

Toyota COROLLA carburetor assembly — Figure 2102
Toyota COROLLA EPC diagram 2102, carburetor assembly, with 1 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 21100 | carburetor assembly | 21100-16010 · 21100-16011 · 21100-16020 · 21100-28080 · 21100-28081 · 21100-28090 · 21100-28091 · 21100-28100 · 21100-28101 · 21100-28102 · 21100-28110 · 21100-28111 · 21100-28150 · 21100-28160 · 21100-28170 · 21100-28180 · 21100-28190 · 21100-28200 · 21100-28220 |
| 21100K | carburetor components | 04211-28030 · 04211-28031 · 04211-28040 · 04211-28041 · 04211-28090 · 04211-28110 |
| 21100L | carburetor gasket assembly | 04212-15032 · 04212-15040 · 04212-28012 · 04212-28021 · 04212-28022 · 04212-28040 · 04212-28050 |
| 21100M | High altitude performance modified carburetor assembly | 04214-28010 · 04214-28020 |
| 21673 | Idle speed limit cap | 21673-38020 |
| 21901 | No. 1 carburetor heat insulation pad sub-assembly | 21901-15011 · 21901-15012 · 21901-15030 · 21904-15020 |
| 21911 | carburetor gasket | 21911-26010 · 21916-15030 |
| 21912 | Carburetor insulation pad | 21912-26021 |
| 21913 | No. 2 carburetor insulation pad | 21913-15030 |
| 21916 | No. 2 carburetor gasket | 21911-15030 · 21914-15020 |
| 21980 | Cold mixture heater assembly | 21980-15020 |
