Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 2 images and 12 PNC and OE references.

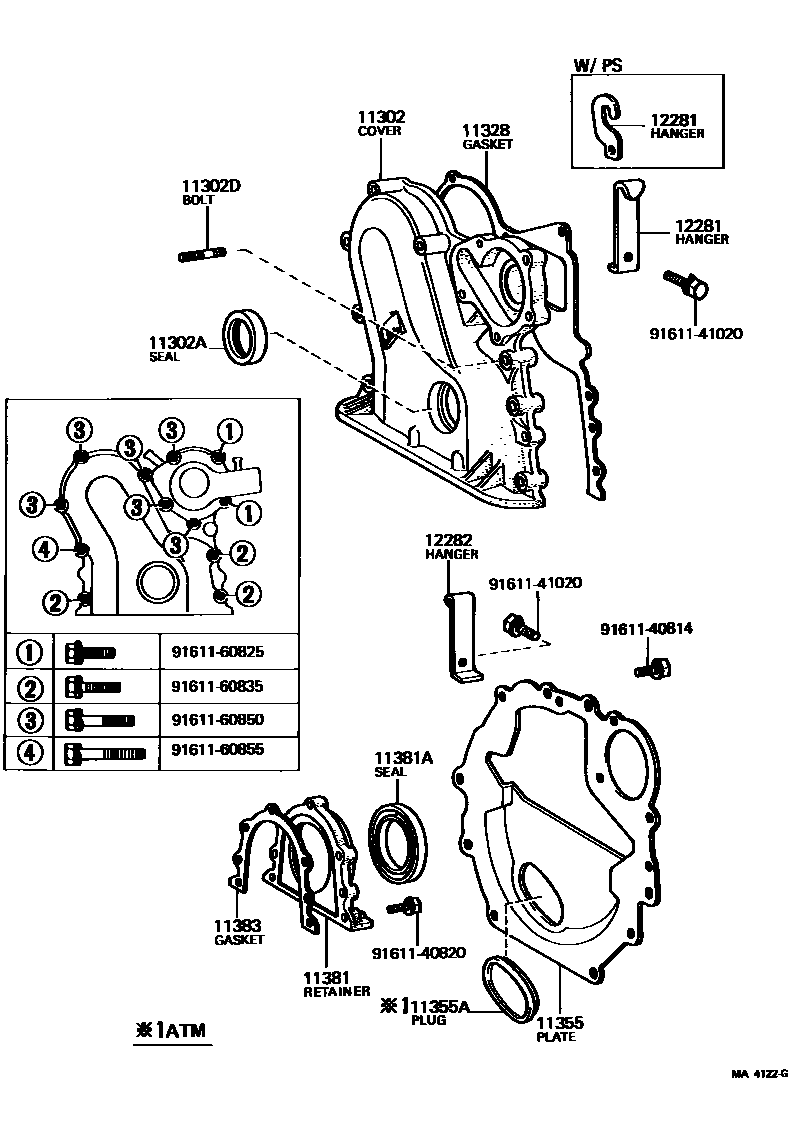

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — MA4122G
Timing Gear Cover & Rear End Plate — MA4122G (197908 – 198208)

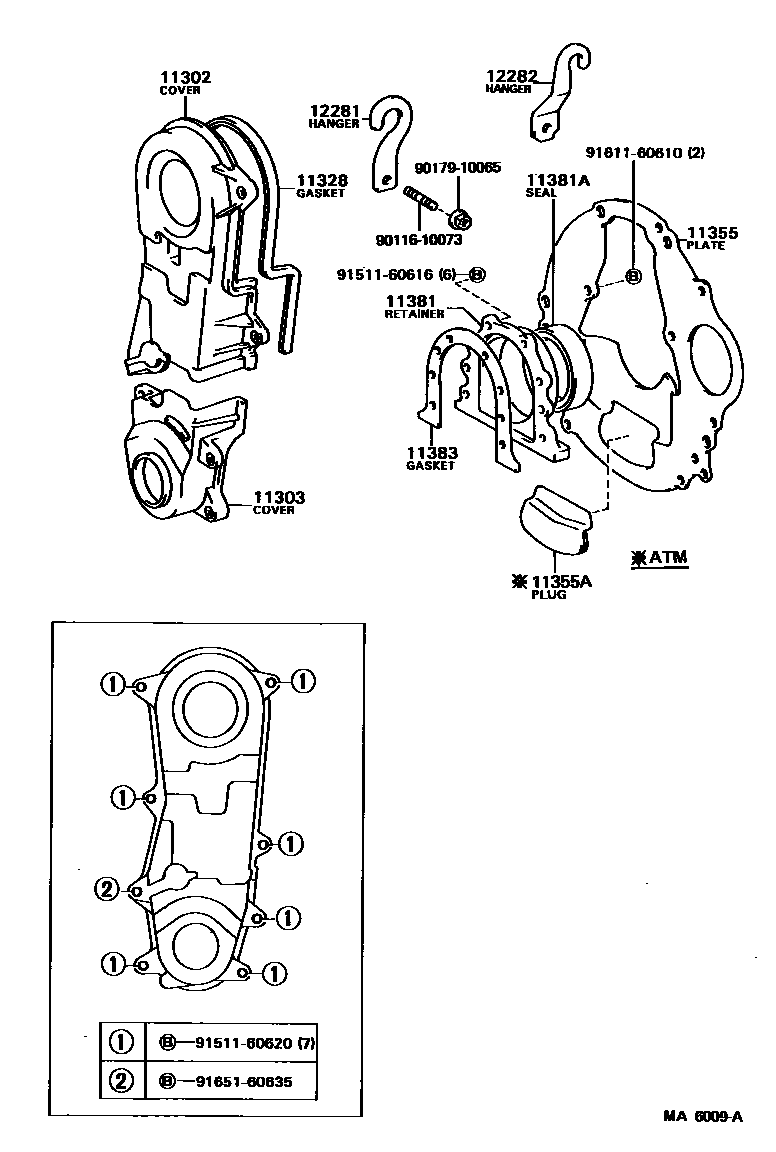

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — MA6009A
Timing Gear Cover & Rear End Plate — MA6009A (198208 – 999999)

PNC and OE references

PNCPart nameOE numbers
11302TIMING CHAIN OR BELT COVER SUB-ASSY11302-15020 · 11321-28010
11302AOil seal (for timing chain or timing belt cover)90311-38013
11302DStuds (for timing gear cover)90116-08057
11303Crankshaft gear or crankshaft pulley cover sub-assembly11303-15020
11328GASKET, TIMING GEAR OR CHAIN COVER11328-15020 · 11328-25011 · 11328-25012
11355rear end plate11355-15021 · 11355-15031 · 11355-25012 · 11355-25023 · 11355-26020 · 11355-26030
11355AHole plug (for rear end plate)90950-01160 · 90950-01264
11381RETAINER, ENGINE REAR OIL SEAL11381-15010 · 11381-25010
11381ASEAL, ENGINE REAR OIL90311-70004 · 90311-75113
11383Engine rear oil seal seat gasket11383-15010 · 11383-25010
12281Engine No. 1 hanger12281-15010 · 12281-18010 · 12281-26010
12282ENGINE HANGER, NO.212281-26010 · 12282-15010 · 12282-15020
