Toyota COROLLA Cylinder Head — Figure 1104

Toyota COROLLA EPC diagram 1104, Cylinder Head, with 3 images and 31 PNC and OE references.

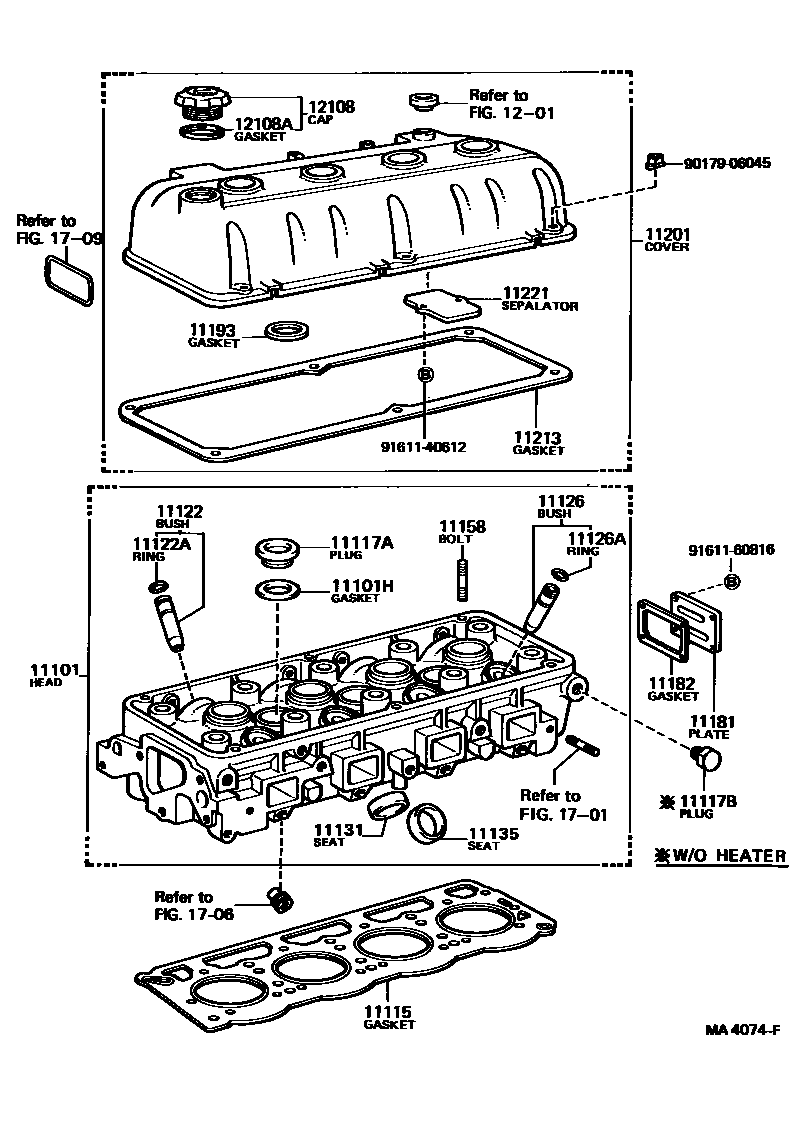

Toyota COROLLA Cylinder Head EPC diagram — MA4074F
Cylinder Head — MA4074F (197908 – 198008)

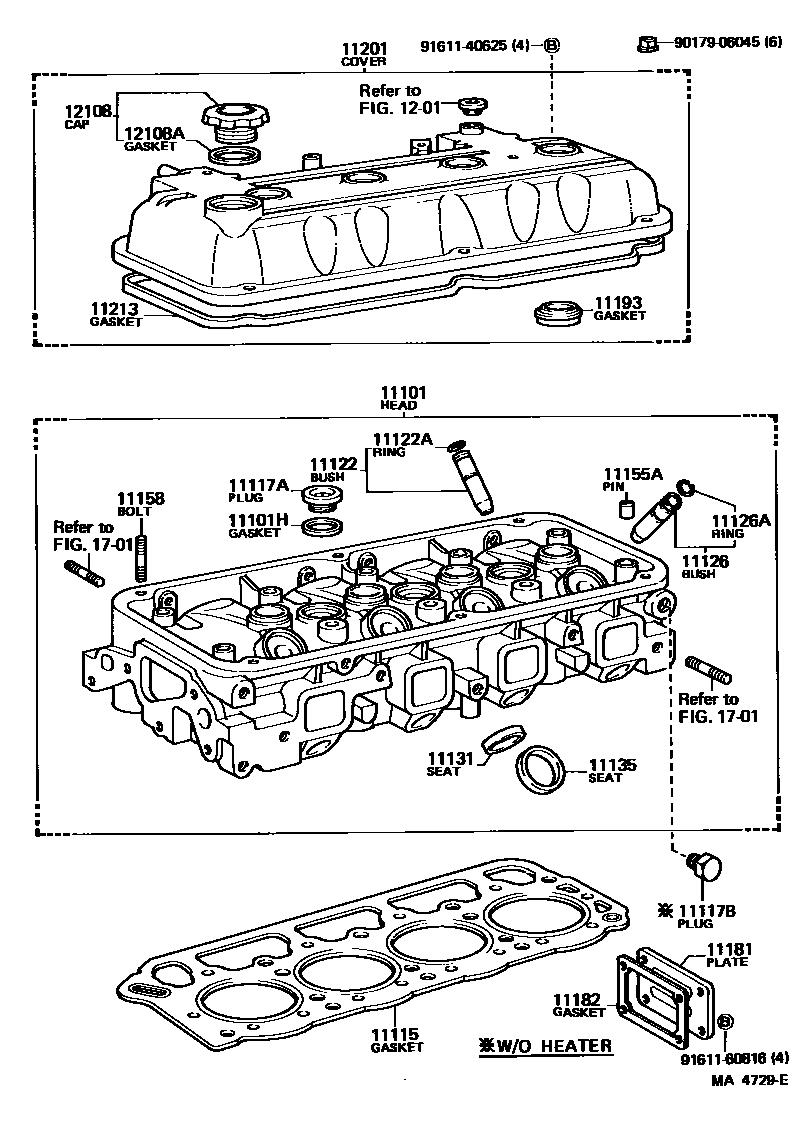

Toyota COROLLA Cylinder Head EPC diagram — MA4729E
Cylinder Head — MA4729E (198008 – 198208)

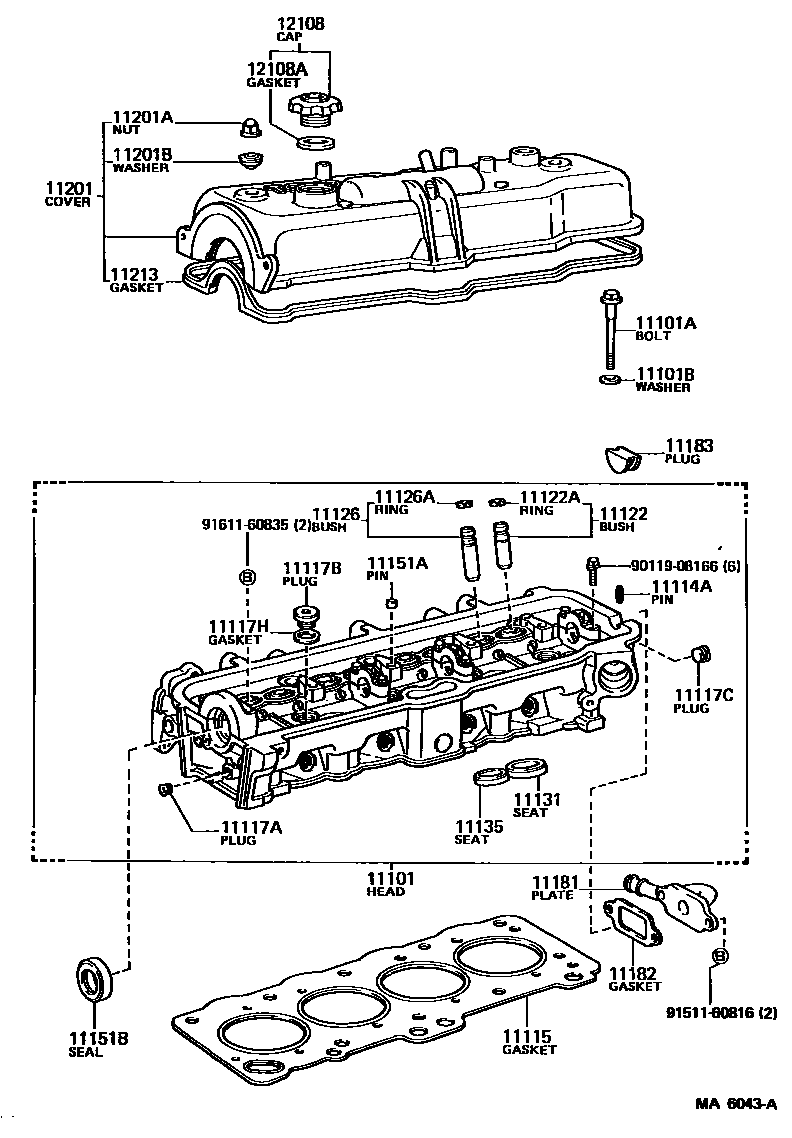

Toyota COROLLA Cylinder Head EPC diagram — MA6043A
Cylinder Head — MA6043A (198208 – 999999)

PNC and OE references

PNCPart nameOE numbers
11101CYLINDER HEAD SUB-ASSY11101-15030 · 11101-15031 · 11101-29278 · 11101-29279
11101ABOLT (FOR CYLINDER HEAD)90109-10025
11101BFlat Washer (for cylinder head assembly)90201-10344
11101HGasket (for cylinder head thread plug)90430-24246
11114Adirect selling90254-03003
11115GASKET, CYLINDER HEAD11115-16020 · 11115-26024
11117ANo. 1 headed tapered thread plug90341-24090 · 90344-51002
11117BNo. 2 headed tapered thread plug90341-20002 · 90345-53007
11117CNo. 3 headed tapered thread plug90344-54002
11117HGasket (for coolant hole)90430-20004
11122BUSH, INTAKE VALVE GUIDE11122-15020 · 11122-25021 · 11123-15020 · 11123-25021
11122AShaft snap ring (for valve guide bushing)90520-10001 · 90520-12049
11126BUSH, EXHAUST VALVE GUIDE11126-15020 · 11126-25021 · 11127-15020 · 11127-25021
11126AShaft snap ring (for valve guide bushing)90520-10001 · 90520-12049
11131intake valve seat11131-15020 · 11131-25010 · 11132-15020 · 11132-25010
11135Exhaust valve seat11135-15020 · 11135-25011 · 11136-15020 · 11136-25011
11151ARing pin (for securing camshaft bearing cap)90253-11021
11151BOIL SEAL (FOR CAMSHAFT SETTING)90311-35003
11155APIN, RING W/HEAD90253-16020
11158STUD (FOR CYLINDER HEAD TO HEAD COVER)92122-40620 · 92122-40625
11181cylinder head rear plate11181-16010 · 11181-25010
11182Rear cylinder head gasket11182-15011 · 11182-25010 · 11182-25011
11183PLUG, SEMICIRCULAR11183-15010
11193spark plug bushing gasket11193-25011 · 11193-25012
11201CYLINDER HEAD COVER SUB-ASSY11201-29127 · 11201-29128 · 11210-19025
11201ACap nut (for cylinder head cover)90176-08007
11201BGasket (for cylinder head cover)90210-09001
11213GASKET, CYLINDER HEAD COVER11213-15020 · 11213-25011 · 11213-25012
11221No. 1 cylinder head cover separator11221-25010
12108OIL FILLER CAP SUB-ASSY12180-13010 · 12180-70010
12108AGASKET (FOR OIL FILLER CAP)90430-37140
