Toyota COROLLA 暖风和空调系统 - 冷却器组件 — Figure 8714

Toyota COROLLA EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 3 images and 10 PNC and OE references.

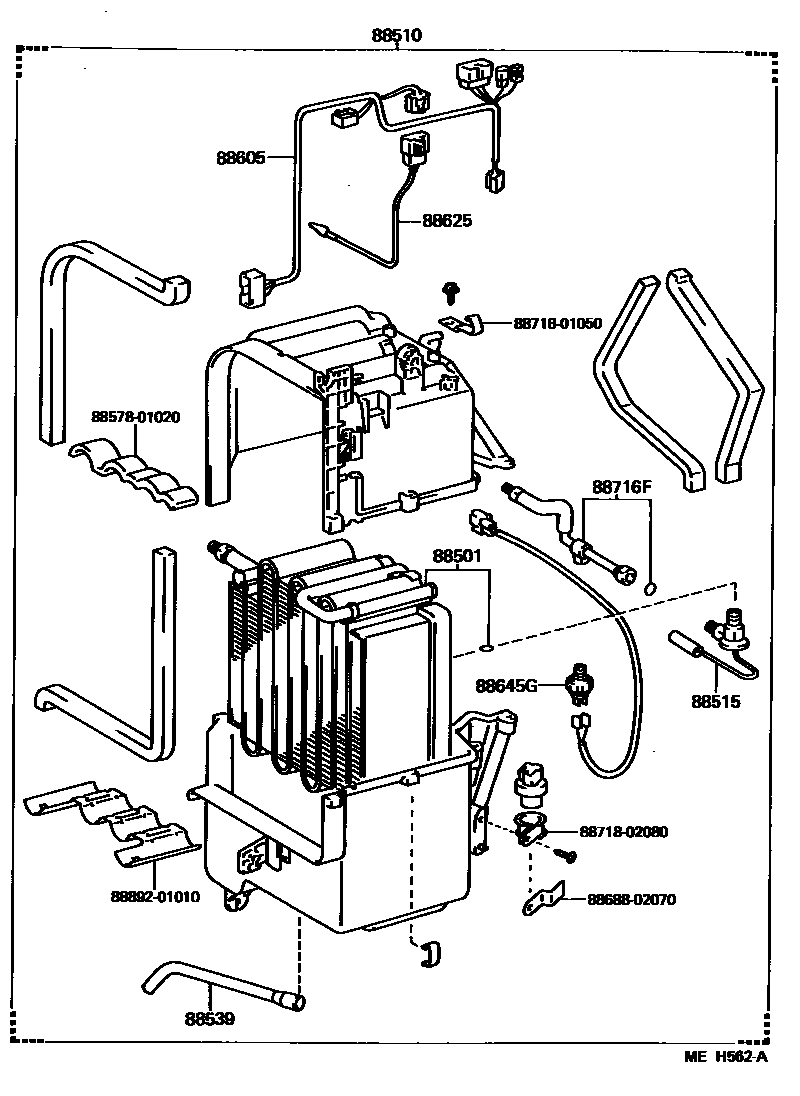

Toyota COROLLA 暖风和空调系统 - 冷却器组件 EPC diagram — MEH562A
暖风和空调系统 - 冷却器组件 — MEH562A (198609 – 999999)

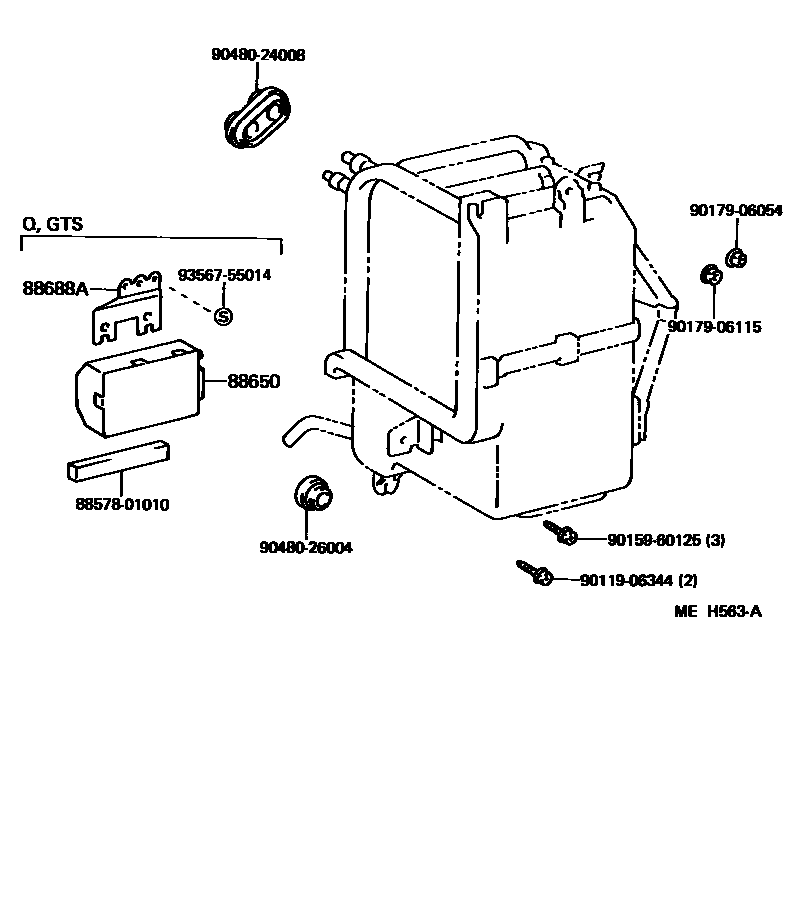

Toyota COROLLA 暖风和空调系统 - 冷却器组件 EPC diagram — MEH563A
暖风和空调系统 - 冷却器组件 — MEH563A (198609 – 999999)

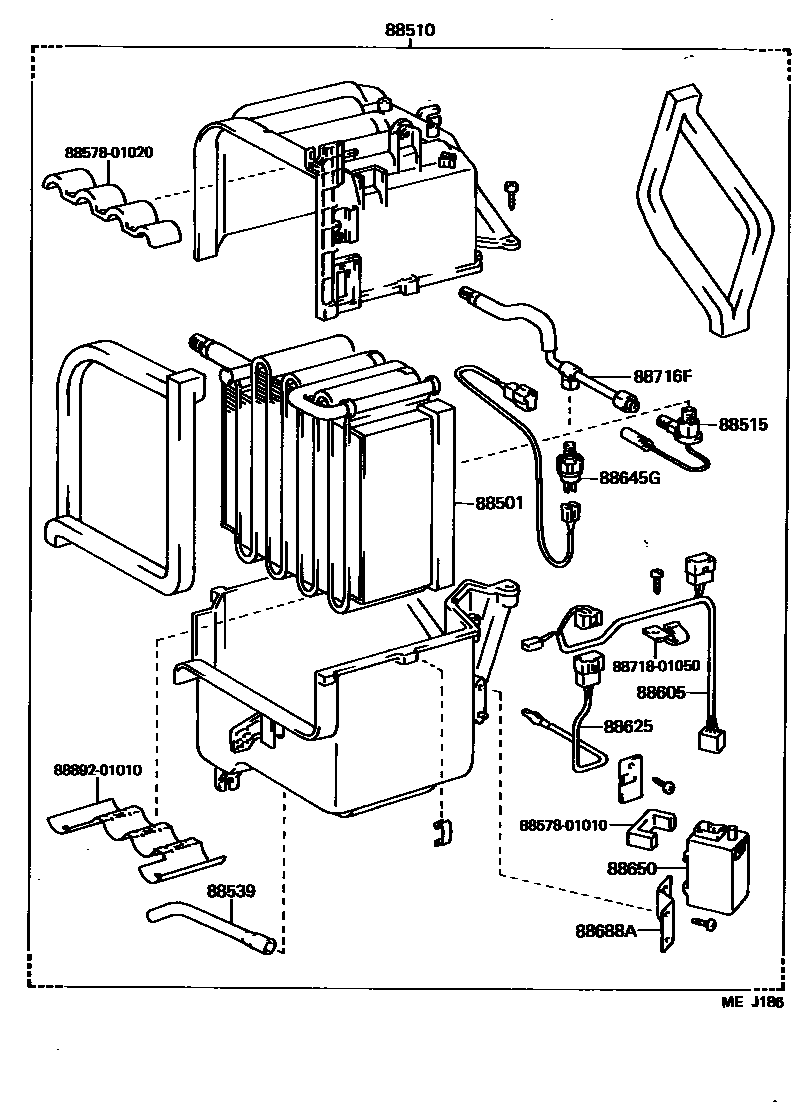

Toyota COROLLA 暖风和空调系统 - 冷却器组件 EPC diagram — MEJ186
暖风和空调系统 - 冷却器组件 — MEJ186 (198702 – 999999)

PNC and OE references

PNCPart nameOE numbers
88501Cooler No. 1 evaporator sub-assembly88501-01011
88510Cooler device assembly88510-01011 · 88510-02020
88515Cooler expansion valve88515-01010
88539No. 1 Cooler Unit Drain Hose88539-01010
88605No. 1 cooler wiring harness sub-assembly88605-01011 · 88605-02020
88625Cooler No. 1 Thermistor88625-01011
88645Gpressure switch88645-01010
88650Cooler stabilized amplifier assembly88650-01020 · 88650-02040
88688ACooler stabilized amplifier stand88688-01010 · 88688-02010
88716FCooler refrigerant liquid pipe F88716-01040
