Toyota COROLLA 速度表从动齿轮(ATM) — Figure 3505

Toyota COROLLA EPC diagram 3505, 速度表从动齿轮(ATM), with 2 images and 6 PNC and OE references.

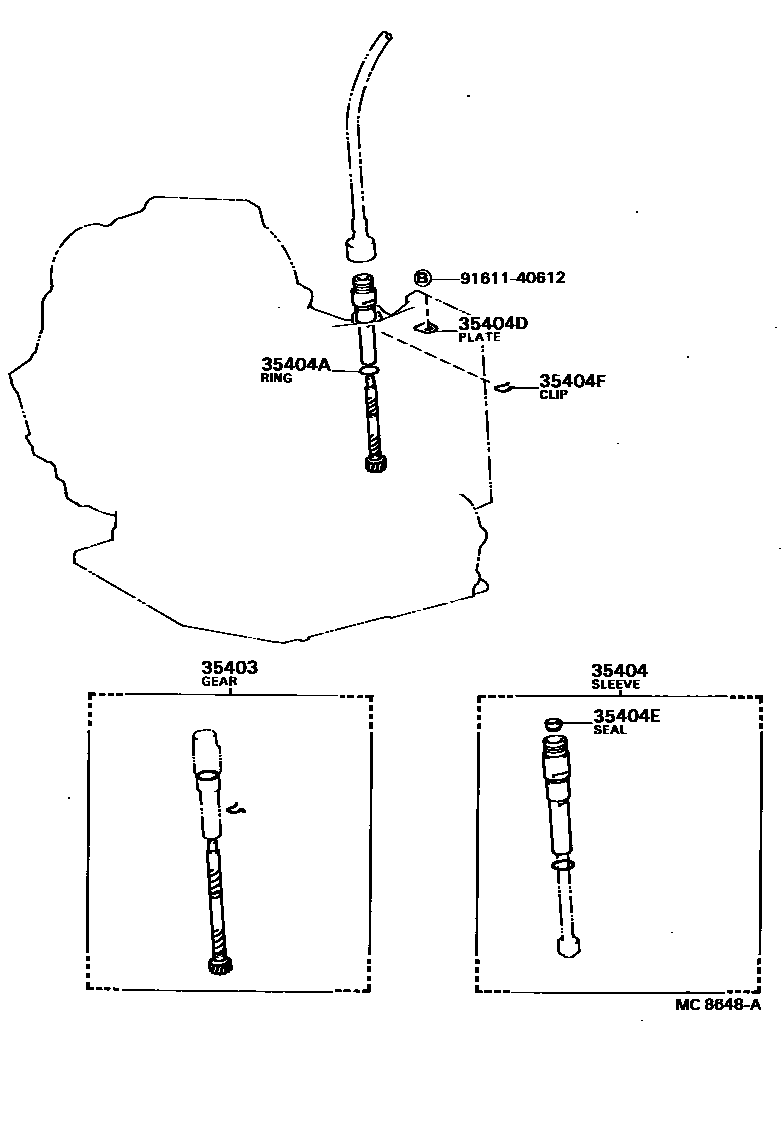

Toyota COROLLA 速度表从动齿轮(ATM) EPC diagram — MC8648A
速度表从动齿轮(ATM) — MC8648A (198702 – 999999)

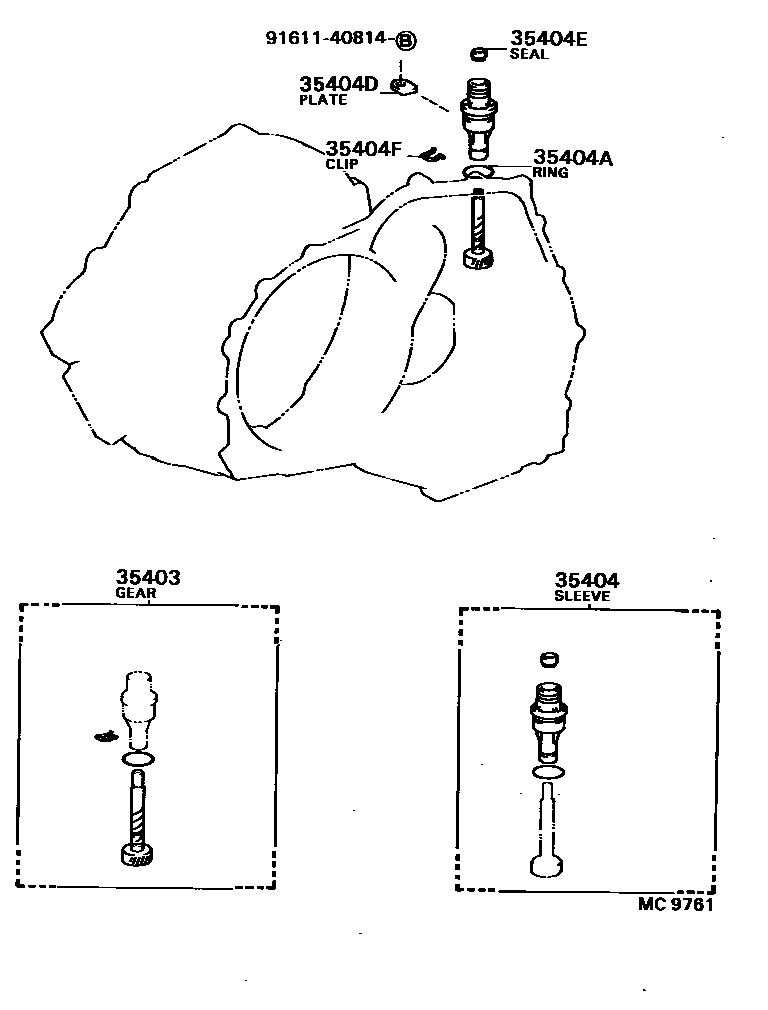

Toyota COROLLA 速度表从动齿轮(ATM) EPC diagram — MC9761
速度表从动齿轮(ATM) — MC9761 (198609 – 999999)

PNC and OE references

PNCPart nameOE numbers
35403Speedometer driven gear sub-assembly (ATM)33403-19285 · 33403-19305
35404Speedometer shaft sleeve sub-assembly (ATM)33404-12030 · 33404-32010
35404AO-ring (for automatic transmission speedometer shaft sleeve)96711-24018 · 96711-24030
35404DSpeedometer sleeve locking plate (ATM)33485-14010 · 33485-30020
35404EOil seal (for automatic transmission speedometer shaft sleeve)90310-09001
35404FClamp (for automatic transmission speedometer shaft sleeve)90468-12005
