Toyota COROLLA Water Pump — Figure 1601

Toyota COROLLA EPC diagram 1601, Water Pump, with 2 images and 10 PNC and OE references.

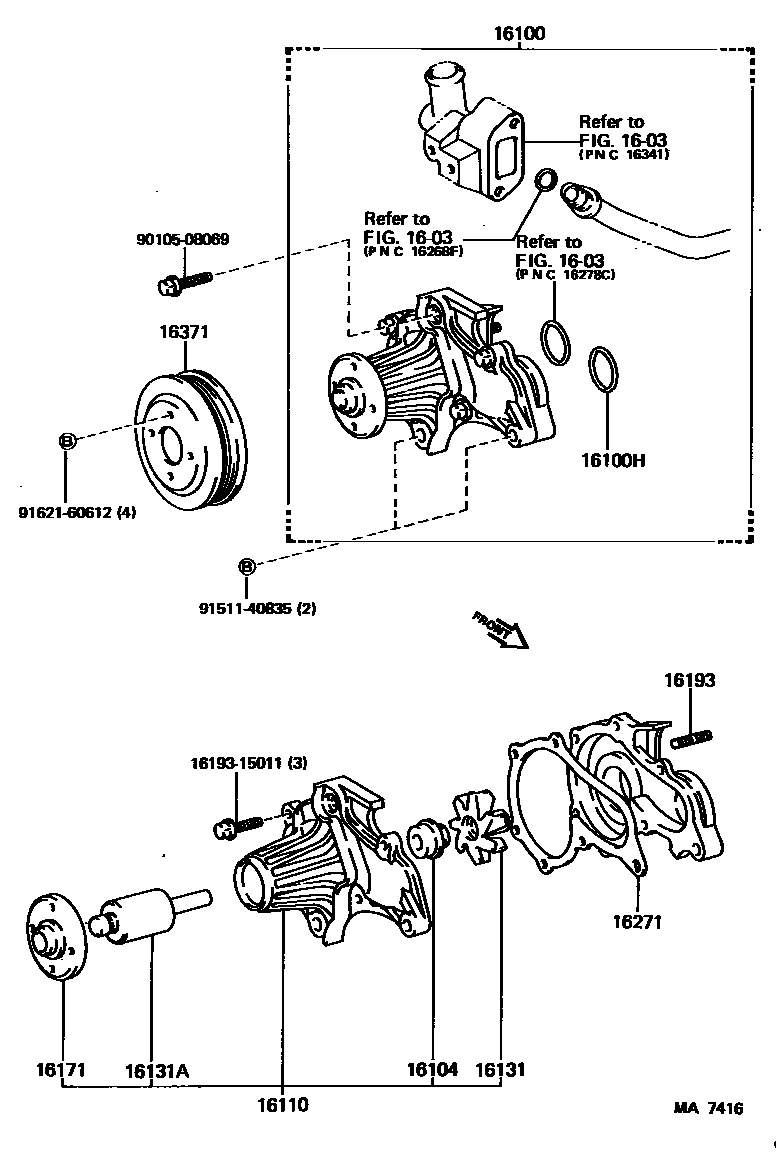

Toyota COROLLA Water Pump EPC diagram — MA7416
Water Pump — MA7416 (198609 – 999999)

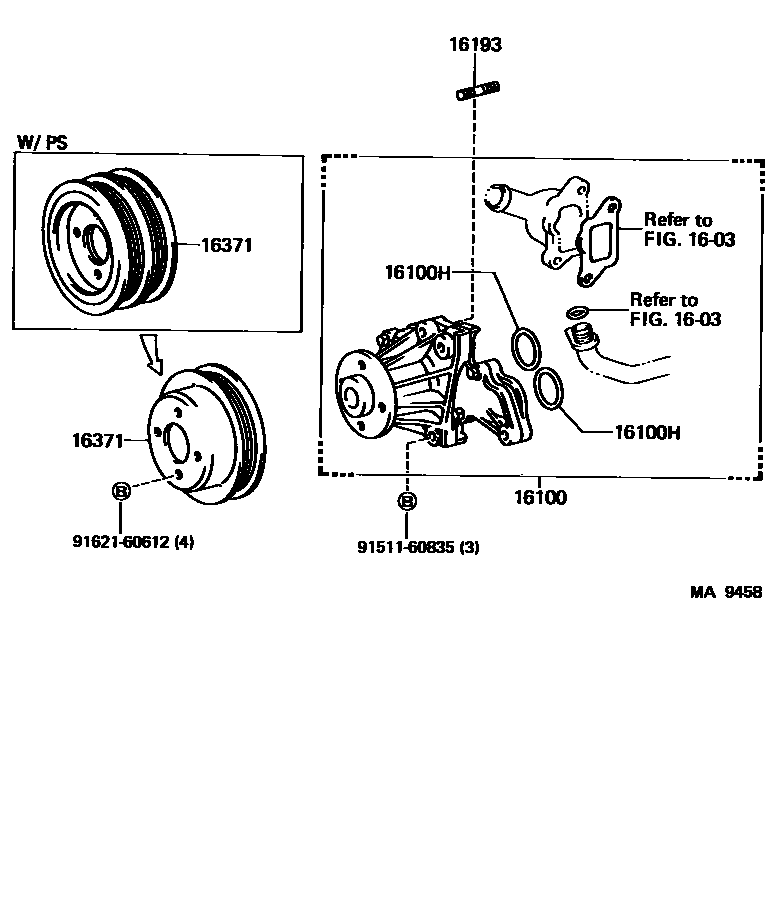

Toyota COROLLA Water Pump EPC diagram — MA9458
Water Pump — MA9458 (198702 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-19105 · 16100-19115
16100HO-ring (for water pump)96711-24035
16104Water pump seal components16104-15020
16110Water pump assembly without coupling16110-16020
16131water pump rotor16131-16010
16131Awater pump bearings90369-35021 · 90369-35043
16171water pump pulley seat16171-15020
16193Studs (for water pump cover)92122-60816
16271water pump gasket16124-15010
16371fan pulley16371-15050 · 16371-15060 · 16371-16030
