Toyota COROLLA 电子燃油喷射系统 — Figure 8404

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 1 images and 12 PNC and OE references.

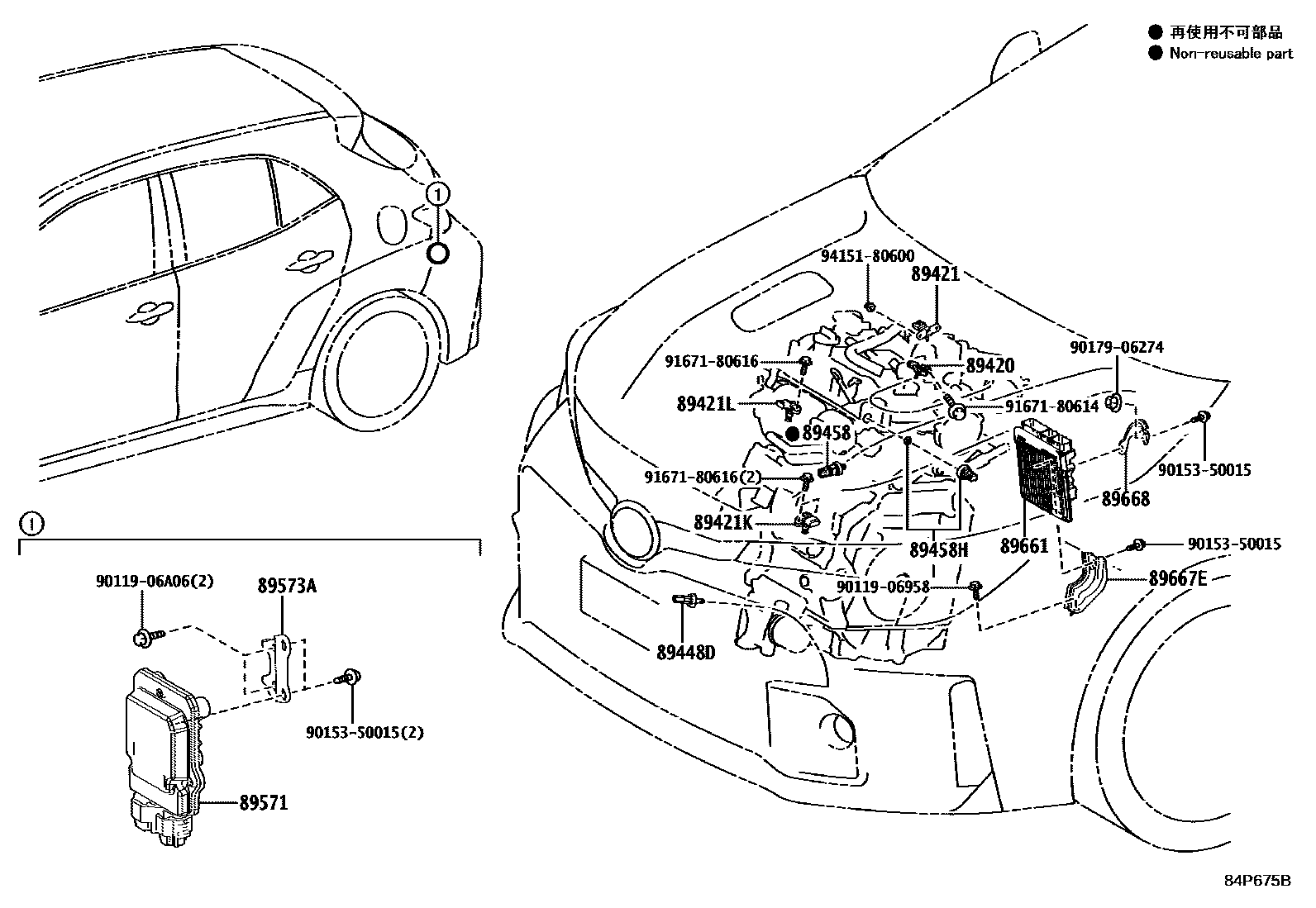

Toyota COROLLA 电子燃油喷射系统 EPC diagram — 84P675B
电子燃油喷射系统 — 84P675B (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
89420Vacuum sensor assembly89421-60050
89421Vacuum sensor assembly (for E.F.I.)89421-33010
89421KCAPTEUR, PRESSION DE TURBO, NO.189421-12170
89421LCAPTEUR, PRESSION DE TURBO, NO.289421-12170
89448DCAPTEUR, PRESSION & TEMPERATURE HUILE89448-33010
89458fuel pressure sensor89458-78030
89458HCAPTEUR, PRESSION ESSENCE, NO.289458-33042
89571Fuel pump control ECU89571-58020
89573ASUPPORT, ORD CONTR POMPE ESSENCE, NO.289573-12160
89661Engine control ECU89661-1AE10 · 89661-1AE20 · 89661-1AE30
89667ENo. 1 engine control ECU bracket89667-52400
89668No. 2 engine control ECU bracket89668-12330
