Toyota COROLLA 悬架横梁和发动机底罩 — Figure 5102

Toyota COROLLA EPC diagram 5102, 悬架横梁和发动机底罩, with 3 images and 31 PNC and OE references.

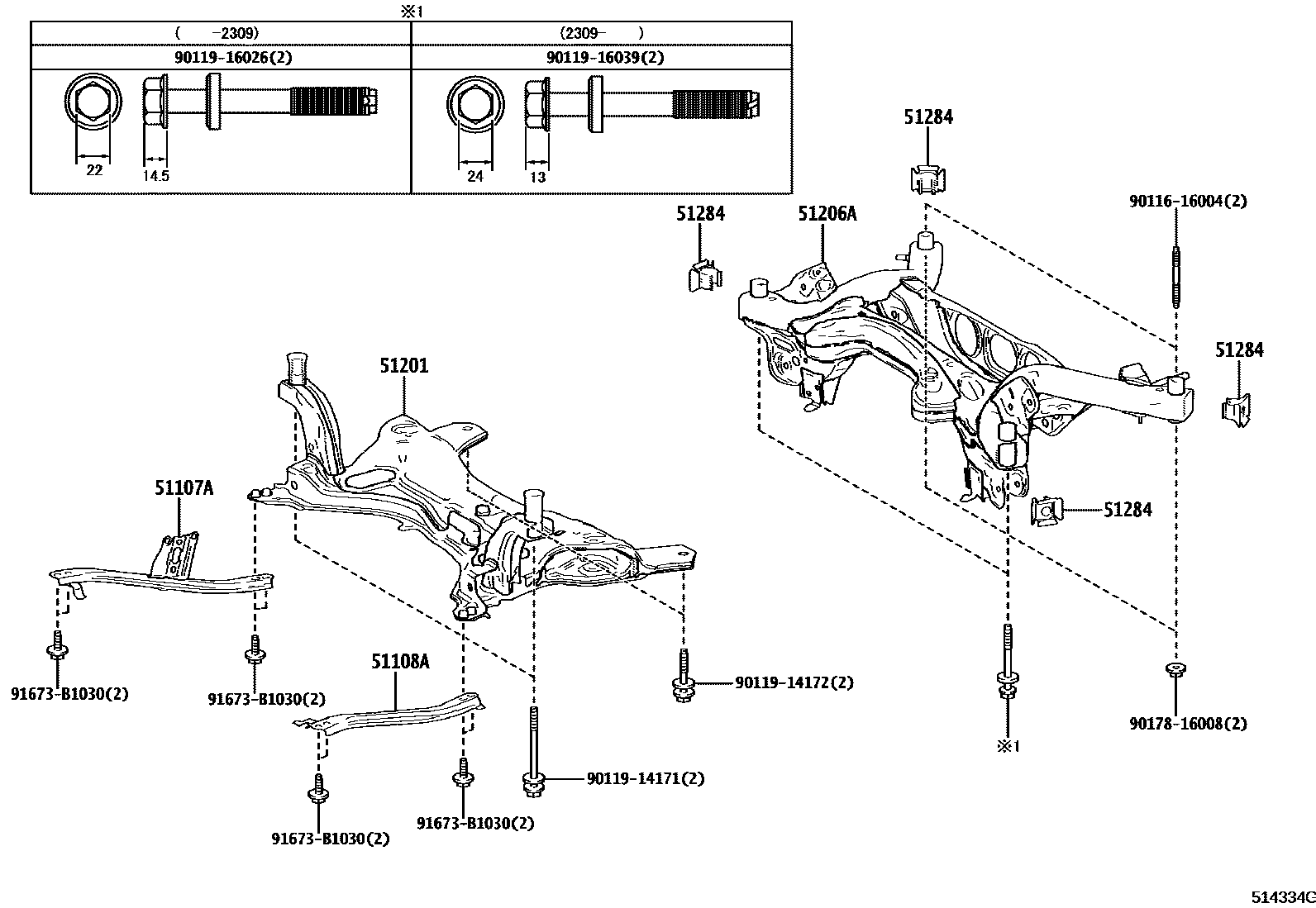

Toyota COROLLA 悬架横梁和发动机底罩 EPC diagram — 514334G
悬架横梁和发动机底罩 — 514334G (202210 – 999999)

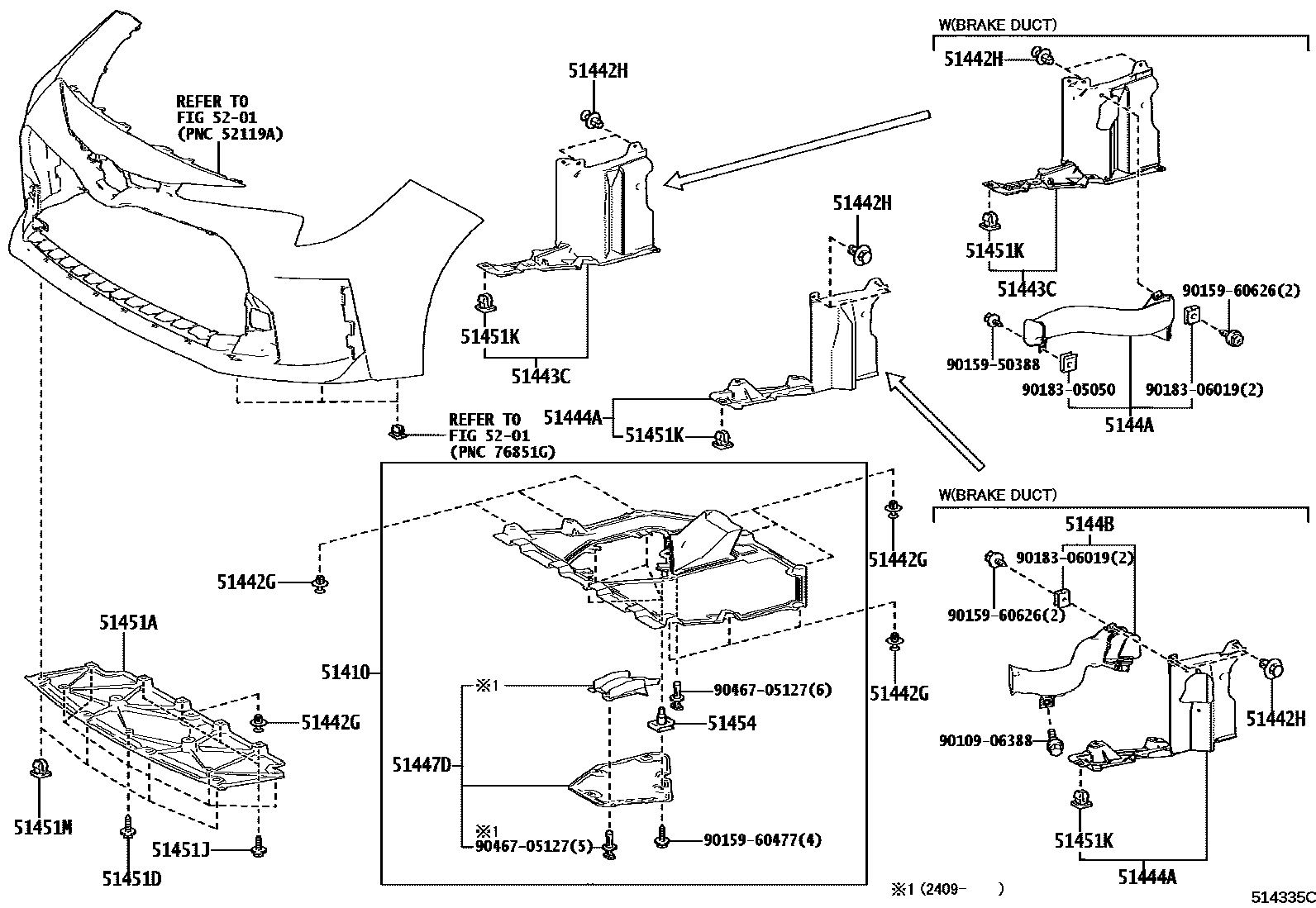

Toyota COROLLA 悬架横梁和发动机底罩 EPC diagram — 514335O
悬架横梁和发动机底罩 — 514335O (202210 – 999999)

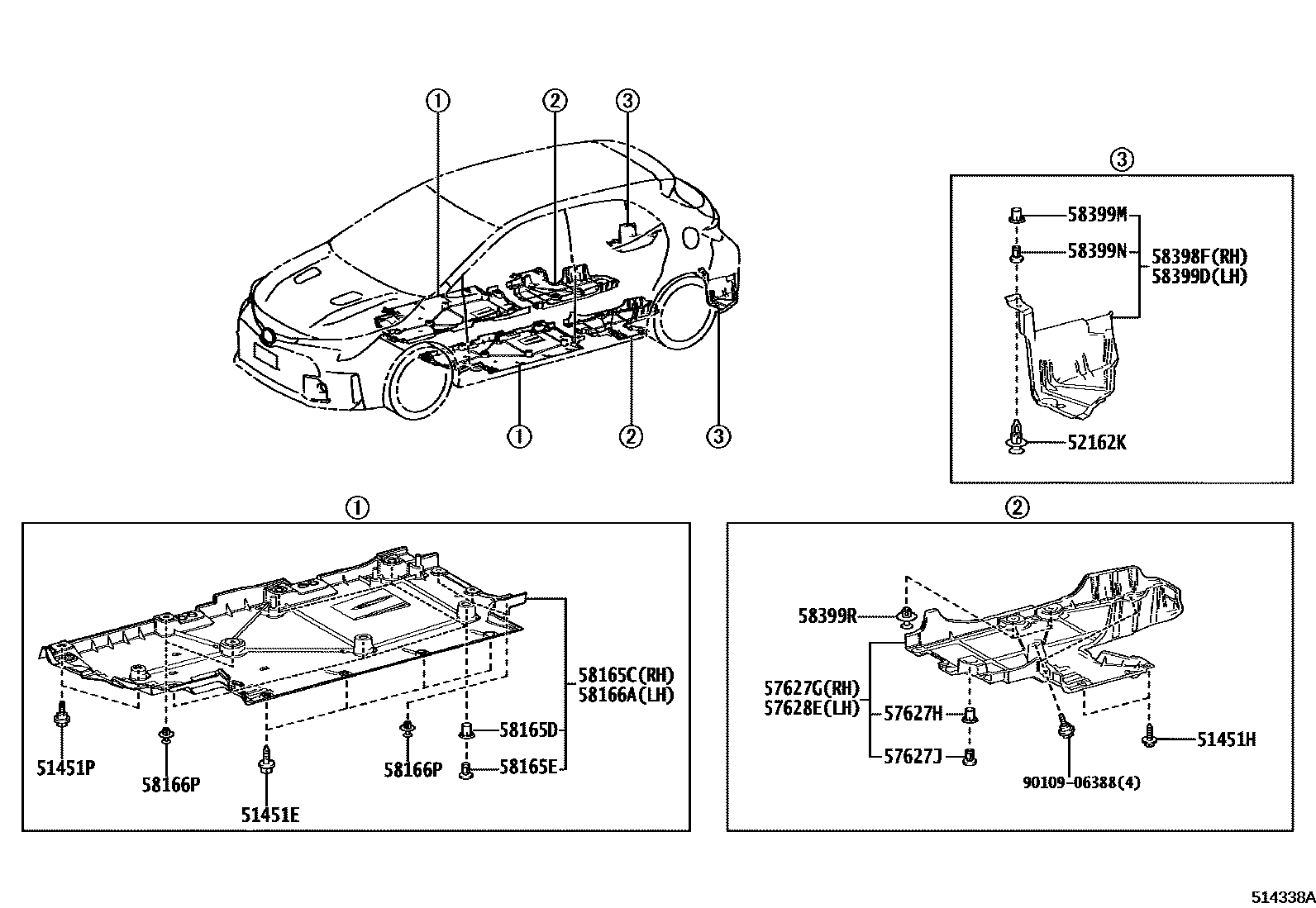

Toyota COROLLA 悬架横梁和发动机底罩 EPC diagram — 514338A
悬架横梁和发动机底罩 — 514338A (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
51107ARight rear longitudinal beam reinforcement sub-assembly51107-12030 · 51107-12050
51108ALeft rear longitudinal beam reinforcement sub-assembly51108-12030 · 51108-12040
51201Front suspension cross member sub-assembly51201-12480
51206ARear suspension cross member sub-assembly51206-12220 · 51206-12230
51284Rear suspension cross member hole cover51284-47010
51410Engine No. 1 bottom cover assembly51410-12140 · 51410-12200
51442GNo. 1 engine bottom cover clip90467-07215
51442HNo. 2 engine bottom cover clip90467-07220
51443CEngine right rear bottom cover51443-12120 · 51443-12140 · 51443-12150
51444AEngine left rear bottom cover51444-12100 · 51444-12110 · 51444-12130
51447DNo. 4 engine center bottom cover51405-12070 · 51447-12130
5144AGUIDE, AIR PROTECTION SOUS MOTEUR, NO.25144A-12010
5144BGUIDE, AIR PROTECTION SOUS MOTEUR, NO.35144B-12010
51451AEngine center cover51451-12160
51451DVIS, NO.190159-60477
51451EVIS, NO.290159-60477
51451HVIS, NO.390159-60477
51451JBOULON, NO.190119-06A13
51451KRONDELLE, VIS, NO.190189-06237
51451MRONDELLE, VIS, NO.290189-06193
51451PBOULON, NO.290109-06388
51454engine rear cover90467-05176
52162KPIECE PARE-CHOCS ARRIERE52161-16010
57627GCOUVERCLE DE MEMBRE LATERAL DROIT DE PLANCHER AR57627-12120
57628ERear floor left longitudinal member cover57628-12170
58165CFront floor right cover58165-12120
58166AFront floor left cover58166-12080
58166PCLIP, CACHE PLANCHER AVANT90467-07220
58398FNo. 1 floor under cover58398-12100
58399DFloor No. 2 lower cover58399-12100
58399RATTACHE, CACHE SOUS PLANCHER, NO.390467-07220
