Toyota COROLLA 制动配管和卡箍 — Figure 4708

Toyota COROLLA EPC diagram 4708, 制动配管和卡箍, with 2 images and 36 PNC and OE references.

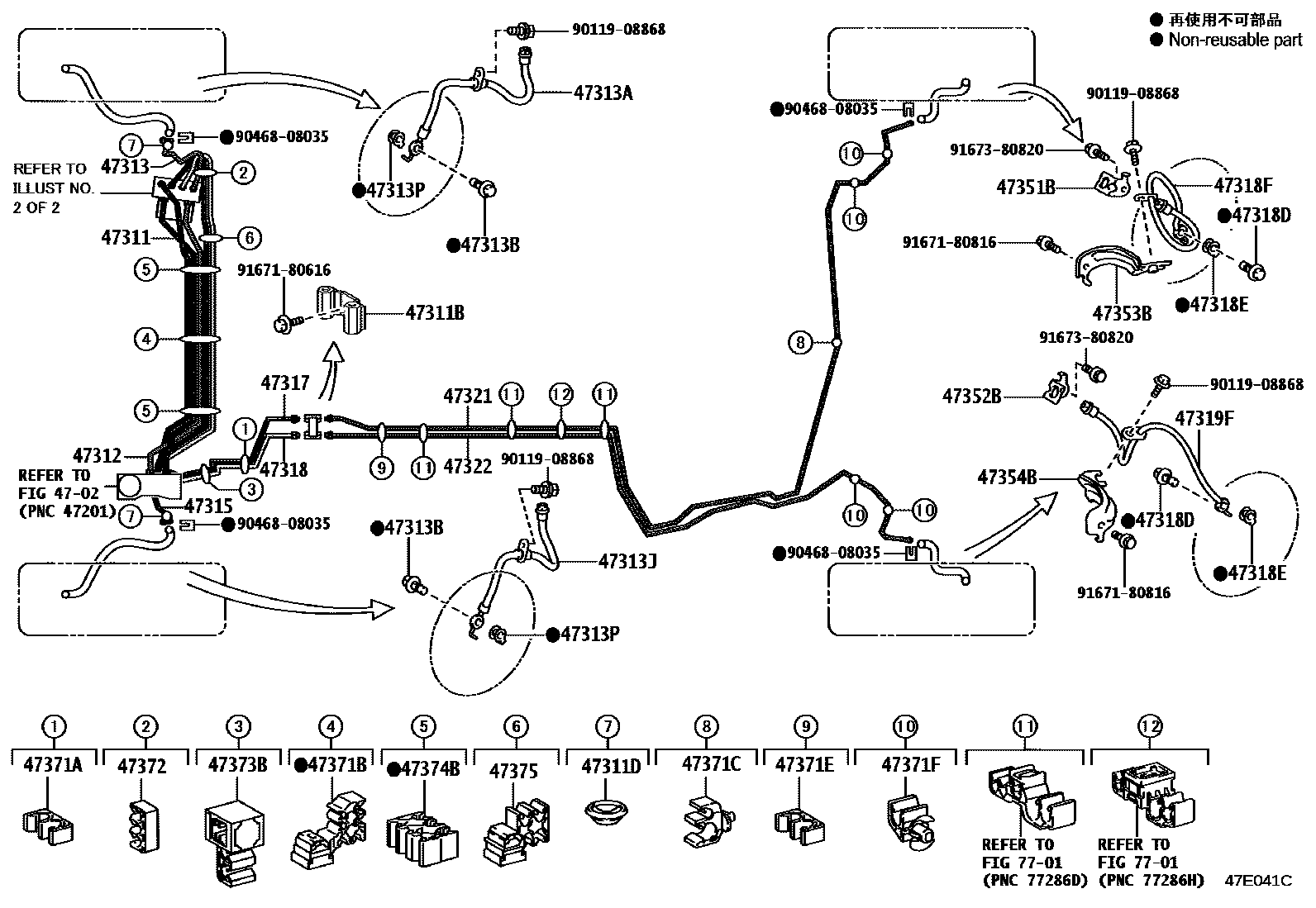

Toyota COROLLA 制动配管和卡箍 EPC diagram — 47E041C

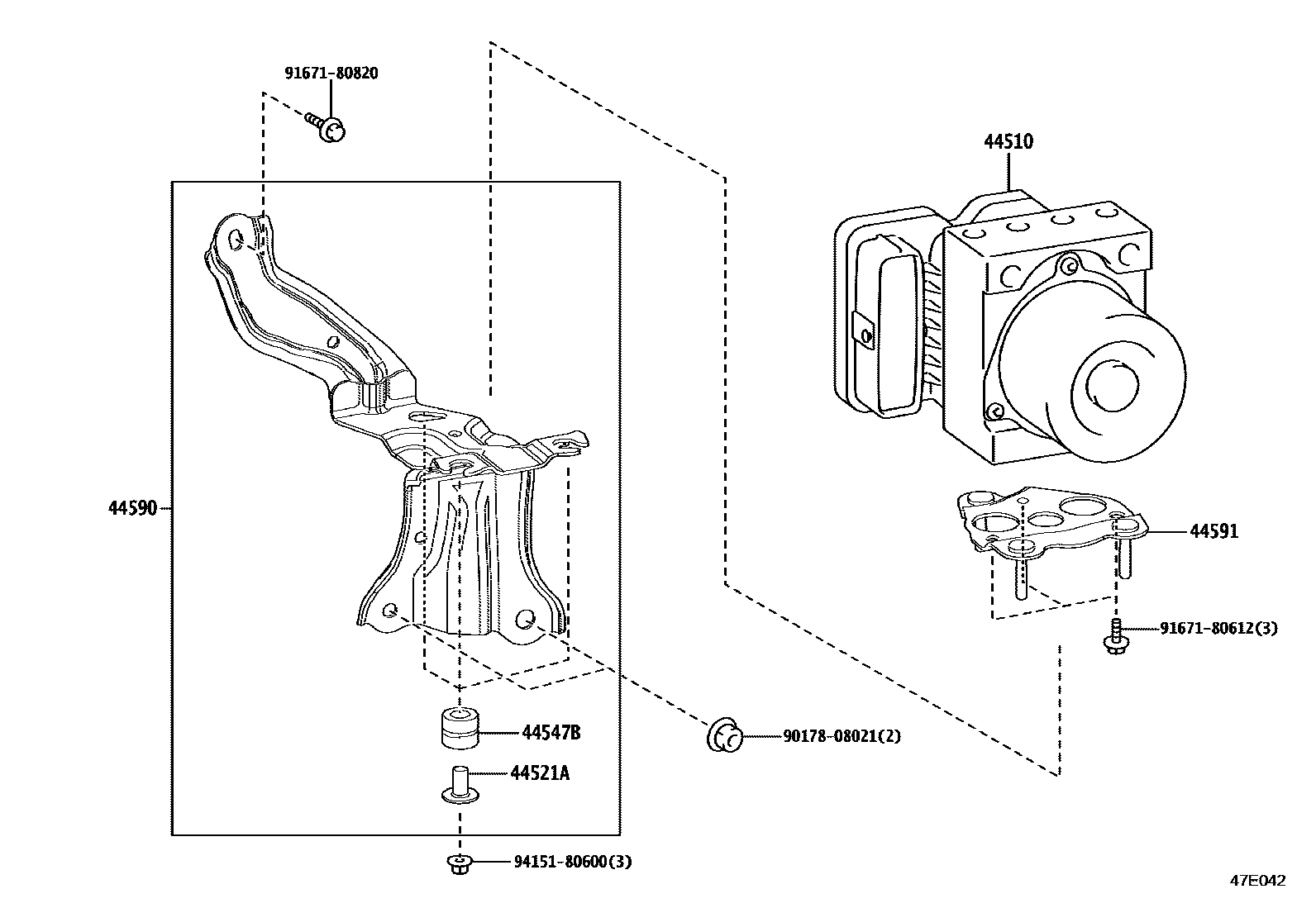

制动配管和卡箍 — 47E041C (202210 – 999999)
Toyota COROLLA 制动配管和卡箍 EPC diagram — 47E042
制动配管和卡箍 — 47E042 (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
44510brake actuator assembly44050-12K70 · 44050-12K90 · 44050-12L00 · 44050-12L70 · 44050-12L90 · 44050-12M80 · 44050-12M90
44521ACOLLIER, BOITIER ACTIONNEUR FREIN, NO.144521-12050
44547Bbrake actuator bracket cushion44547-K0010
44590Brake actuator bracket assembly44590-12320
44591No. 1 brake actuator bracket44591-12330
47311No. 1 front brake pipe47311-12D20
47311BNo. 1 pipe joint (for front brake pipe)90412-10285
47311DSeal (for front brake pipe)90480-25037
47312No. 2 front brake pipe47312-12850
47313No. 3 front brake pipe47313-12A40
47313ANo. 1 front flexible hose90947-02K95
47313BConnector bolt (for front flex hose)90401-10058
47313JNo. 2 front flexible hose90947-02K96
47313PGasket (for front flex hose)47389-50021
47315No. 5 front brake pipe47315-12680
47317No. 7 front brake pipe47317-12610
47318No. 8 front brake pipe47318-12750
47318DConnector bolt (for rear flex hose)90401-10058
47318EGasket (for rear flex hose)47389-50021
47318FRight rear flexible hose90947-02J62
47319FLeft rear flexible hose90947-02J62
47321No. 1 rear brake pipe47321-12420
47322No. 2 rear brake pipe47322-12580
47351BNo. 1 Flexible Hose Bracket47351-47030
47352BNo. 2 Flexible Hose Bracket47352-47030
47353BNo. 3 Flexible Hose Bracket47351-47040
47354BNo. 4 Flexible Hose Bracket47352-47040
47371ANo. 1 brake pipe clamp90949-01D91
47371BNo. 6 brake pipe clamp90949-01E42
47371CNo. 7 brake pipe clamp77285-12170
47371ENo. 9 brake pipe clamp90464-00904
47371FNo. 10 brake pipe clamp90949-01E10
47372No. 2 brake pipe clamp90949-01D92
47373BNo. 3 brake pipe clamp90949-01E33
47374BNo. 4 brake pipe clamp90949-01E44
47375No. 5 brake pipe clamp90949-01E51
