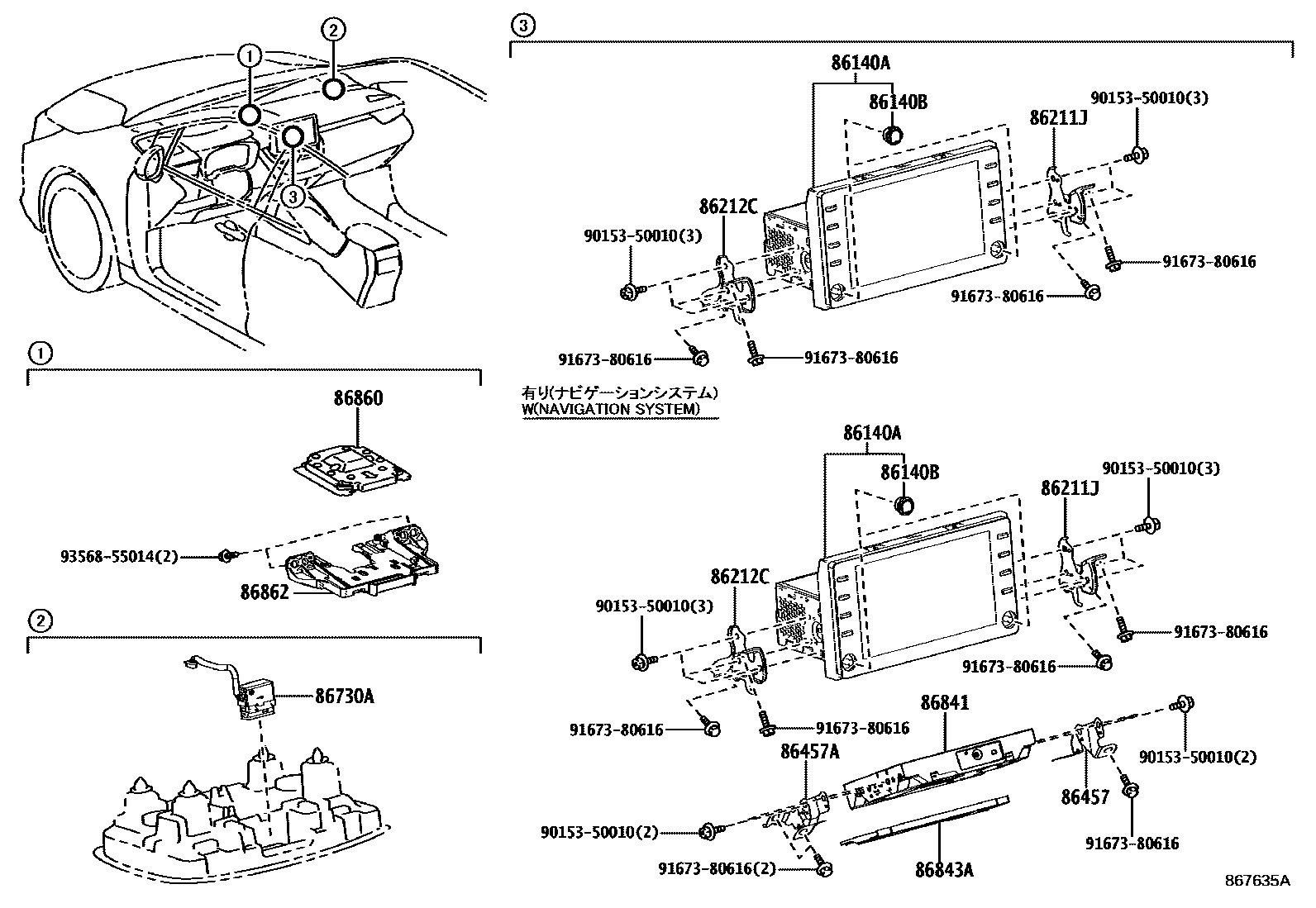

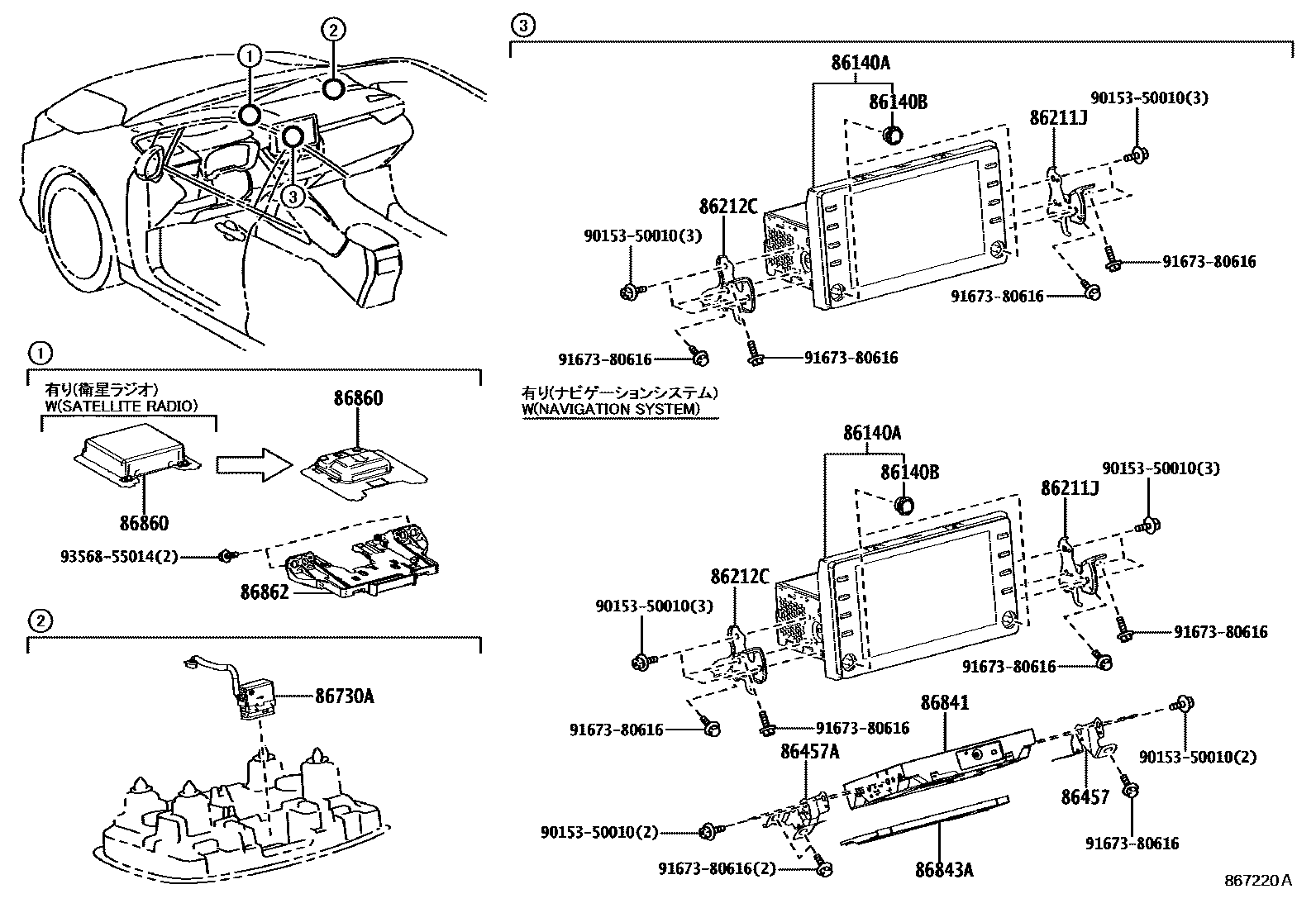

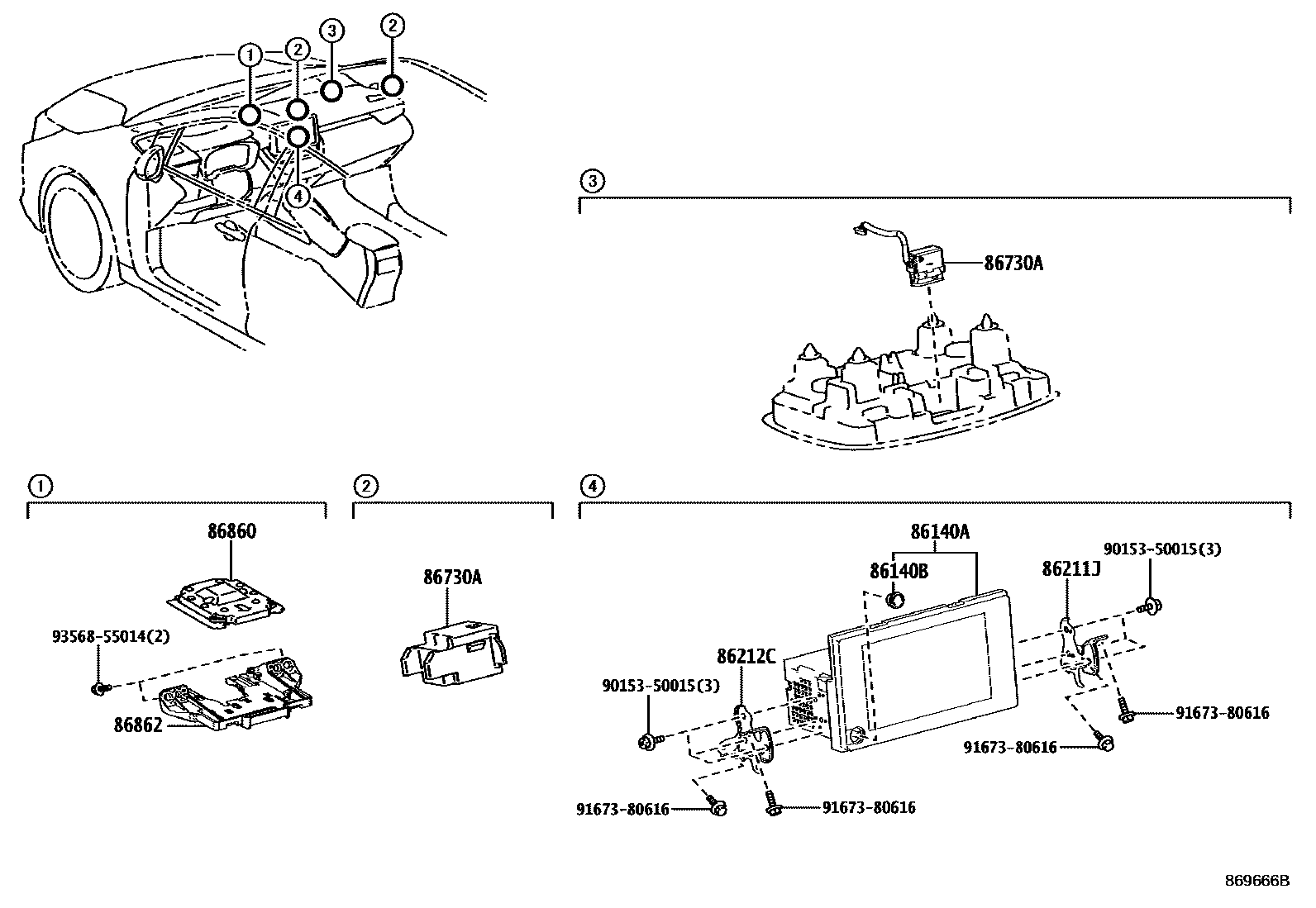

Toyota COROLLA 导航和前监视器显示屏 — Figure 8603
Toyota COROLLA EPC diagram 8603, 导航和前监视器显示屏, with 3 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86140A | Radio and display receiver assembly | 86140-12210 · 86140-12211 · 86140-12220 · 86140-12221 · 86140-12230 · 86140-12231 · 86140-12320 · 86140-12321 · 86140-12330 · 86140-12331 · 86140-12370 · 86140-12371 · 86140-12380 · 86140-12381 · 86140-12530 · 86140-12531 · 86140-12540 · 86140-12550 · 86140-12560 · 86140-12570 · 86140-12580 · 86140-12590 · 86140-12600 · 86140-12601 · 86140-12820 · 86140-12B70 · 86140-12C60 · 86140-12C70 · 86140-12C80 · 86140-12C90 |
| 86140B | Radio and display receiver switch button | 90010-22129 · 90010-22139 · 90010-23068 |
| 86211J | No. 1 radio bracket | 86211-12470 |
| 86212C | No. 2 radio bracket | 86212-12460 |
| 86457 | Multimedia module bracket No. 1 | 86457-12010 |
| 86457A | Multimedia module bracket No. 2 | 86457-12020 |
| 86730A | Telephone amplifier assembly | 86730-12081 · 86730-16010 · 86730-47040 |
| 86841 | Navigation ECU | 86840-35010 · 86840-35011 · 86840-35012 · 86840-35013 · 86840-35014 · 86840-35015 · 86840-35016 · 86840-42010 · 86840-42011 · 86840-42040 · 86840-42041 · 86840-42042 |
| 86843A | Navigation ECU cover | 86843-12010 |
| 86860 | Navigation antenna assembly | 86860-78010 · 86880-42010 · 86880-47090 · 86880-52020 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-58020 |
