Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 3 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

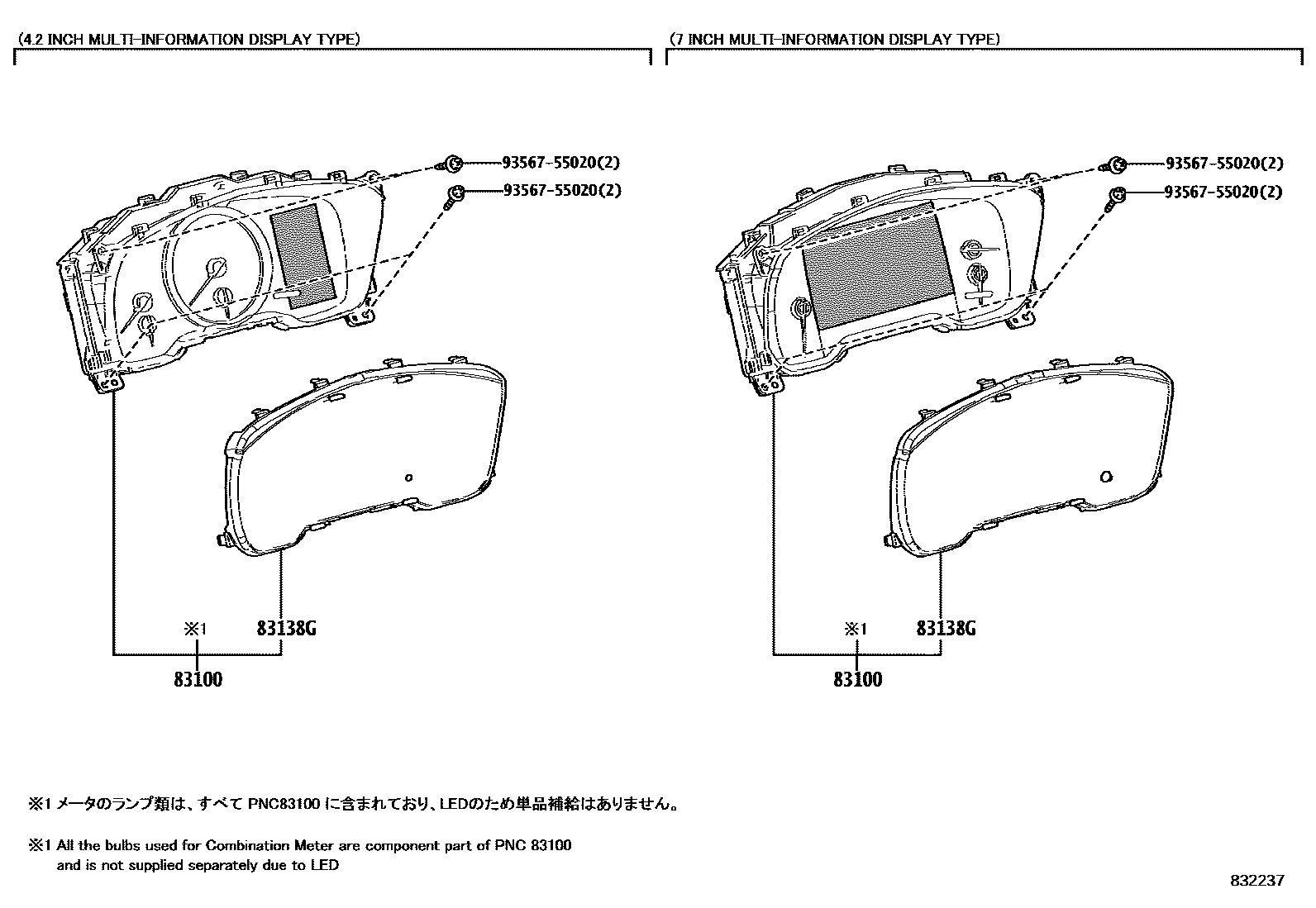

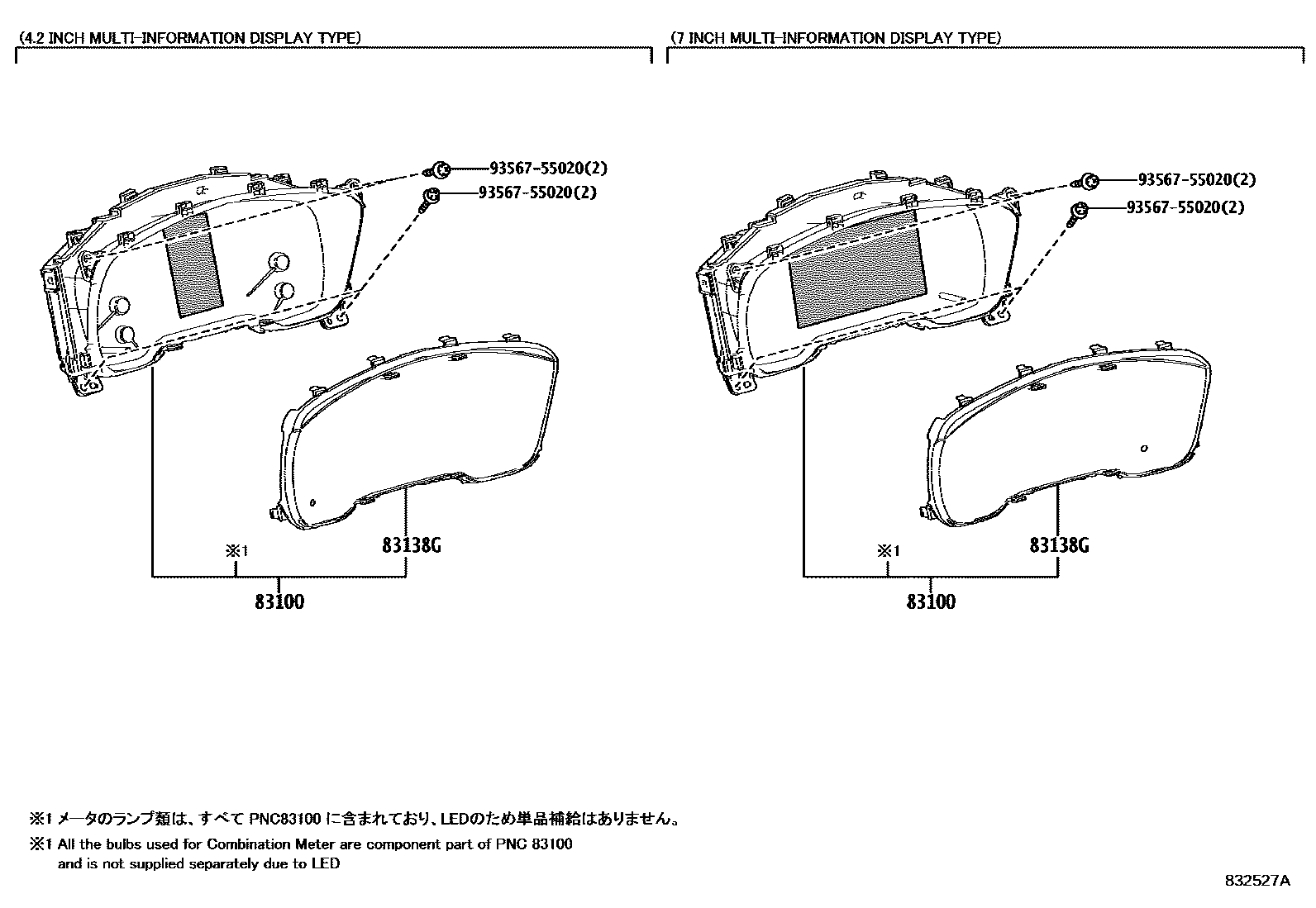

| 83100 | Combined instrument assembly | 83800-1AD40 · 83800-1AD41 · 83800-1AD50 · 83800-1AD51 · 83800-1AE40 · 83800-1AE41 · 83800-1AE50 · 83800-1AE51 · 83800-1AF00 · 83800-1AF10 · 83800-1AG40 · 83800-1AG50 · 83800-1AQ20 · 83800-1AQ21 · 83800-1AQ30 · 83800-1AQ31 · 83800-1AW80 · 83800-1AY00 · 83800-1EA60 · 83800-1EA70 · 83800-1EE80 · 83800-1EE81 · 83800-1EE82 · 83800-1EN00 · 83800-1EN01 · 83800-1EN02 · 83800-1ET90 · 83800-1EU00 · 83800-1EV00 · 83800-1EV10 |

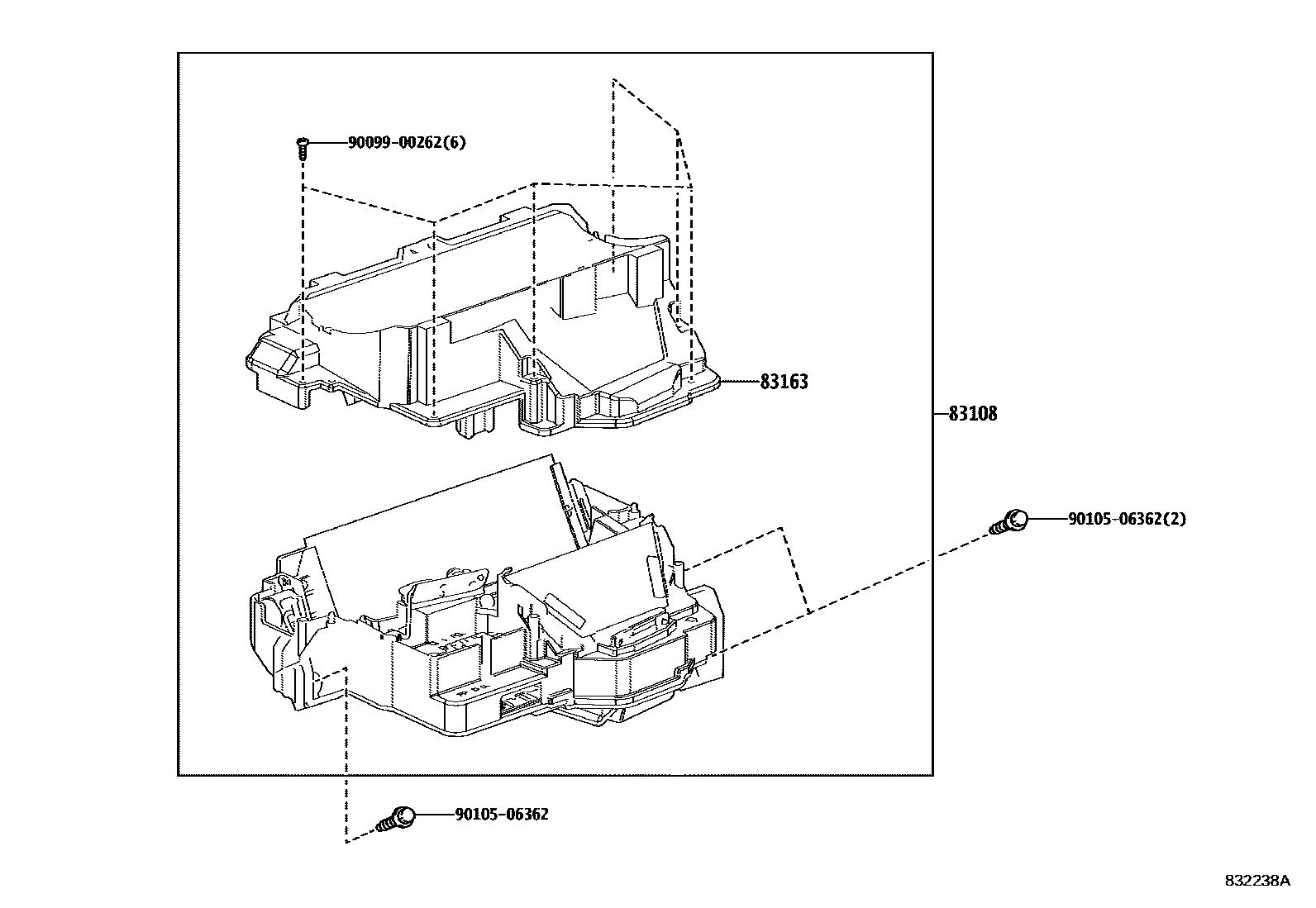

| 83108 | Instrument rearview mirror sub-assembly | 83108-1E030 |
| 83138G | Instrument cluster glass | 83852-12G10 · 83852-1AK50 · 83852-1EF00 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-1E030 |
