Toyota COROLLA 制动配管和卡箍 — Figure 4708

Toyota COROLLA EPC diagram 4708, 制动配管和卡箍, with 2 images and 35 PNC and OE references.

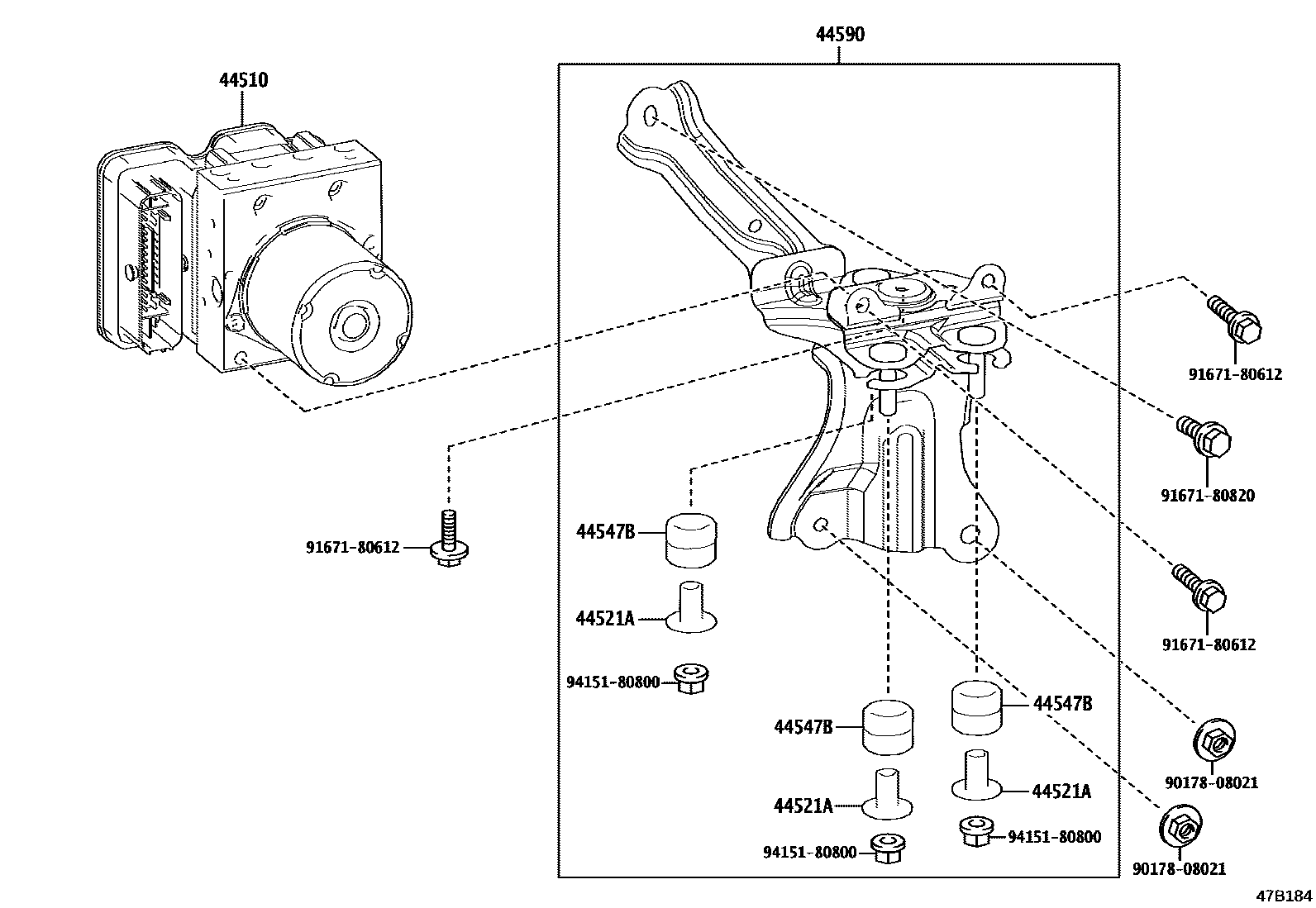

Toyota COROLLA 制动配管和卡箍 EPC diagram — 47B184
制动配管和卡箍 — 47B184 (201806 – 999999)

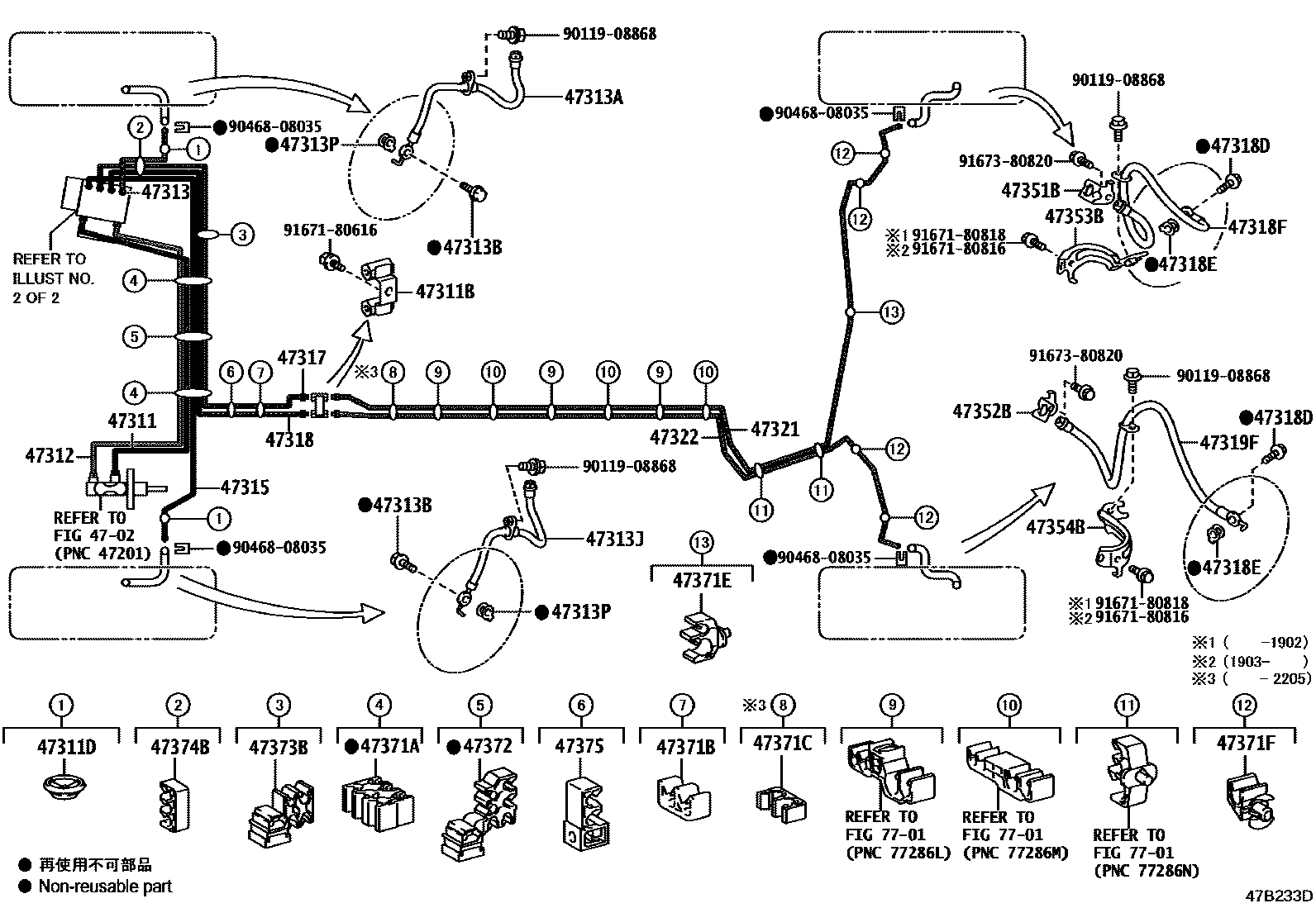

Toyota COROLLA 制动配管和卡箍 EPC diagram — 47B233D
制动配管和卡箍 — 47B233D (201806 – 999999)

PNC and OE references

PNCPart nameOE numbers
44510brake actuator assembly44050-12E60 · 44050-12G30 · 44050-12K80 · 44050-12K81 · 44050-12L20
44521ACOLLIER, BOITIER ACTIONNEUR FREIN, NO.144521-33020
44547Bbrake actuator bracket cushion44547-33100
44590Brake actuator bracket assembly44590-12230 · 44590-12290
47311No. 1 front brake pipe47311-12C50 · 47311-12D50
47311BNo. 1 pipe joint (for front brake pipe)90412-10285
47311DSeal (for front brake pipe)90480-25037
47312No. 2 front brake pipe47312-12790
47313No. 3 front brake pipe47313-12A40
47313ANo. 1 front flexible hose90947-02H46 · 90947-02K97
47313BConnector bolt (for front flex hose)90401-10058
47313JNo. 2 front flexible hose90947-02H47 · 90947-02K98
47313PGasket (for front flex hose)47389-50021
47315No. 5 front brake pipe47315-12630 · 47315-12680
47317No. 7 front brake pipe47317-12610
47318No. 8 front brake pipe47318-12750
47318DConnector bolt (for rear flex hose)90401-10058
47318EGasket (for rear flex hose)47389-50021
47318FRight rear flexible hose90947-02H95 · 90947-02L64
47319FLeft rear flexible hose90947-02H98 · 90947-02L65
47321No. 1 rear brake pipe47321-12410 · 47321-12480
47322No. 2 rear brake pipe47322-12570 · 47322-12650
47351BNo. 1 Flexible Hose Bracket47351-47030
47352BNo. 2 Flexible Hose Bracket47352-47030
47353BNo. 3 Flexible Hose Bracket47351-12270
47354BNo. 4 Flexible Hose Bracket47352-12240
47371ANo. 1 brake pipe clamp90949-01E44
47371BNo. 6 brake pipe clamp90949-01D91
47371CNo. 7 brake pipe clamp90464-00904
47371ENo. 9 brake pipe clamp77285-12170
47371FNo. 10 brake pipe clamp90949-01E10
47372No. 2 brake pipe clamp90949-01E42
47373BNo. 3 brake pipe clamp90949-01E51
47374BNo. 4 brake pipe clamp90949-01D92
47375No. 5 brake pipe clamp90949-01E33
