Toyota COROLLA Crankshaft & Piston — Figure 1301

Toyota COROLLA EPC diagram 1301, Crankshaft & Piston, with 1 images and 15 PNC and OE references.

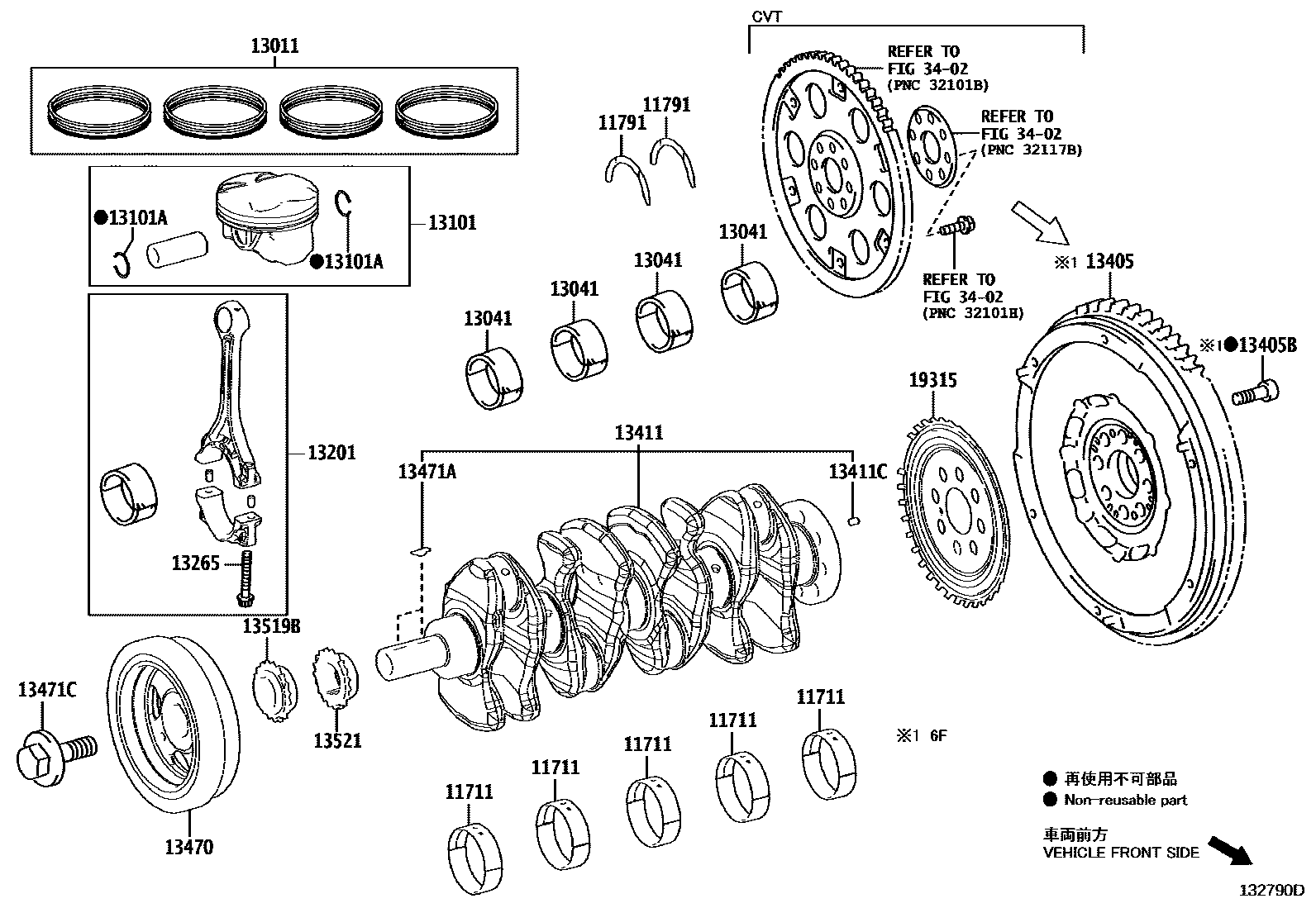

Toyota COROLLA Crankshaft & Piston EPC diagram — 132790D
Crankshaft & Piston — 132790D (201806 – 999999)

PNC and OE references

PNCPart nameOE numbers
11791Thrust washer on crankshaft11791-15030 · 11791-24030
13011Piston ring assembly13011-24040
13101Piston sub-assembly with pin13101-24040
13101ABore snap ring (for piston pin)90520-19019
13265Connecting rod bolts13265-25020
13405Flywheel sub-assembly13450-24020
13405BFlywheel fixing bolt90110-12015
13411crankshaft13401-24010
13411CDirect sales (for crankshaft)90250-06035
13470Crankshaft wheel assembly13470-24010
13471ACrankshaft key (for crankshaft pulley assembly)90280-04001
13471CBolt (for crankshaft pulley assembly)90119-16020
13519BPIGNON, COM POMPE HUILE13519-24010
13521Crankshaft timing gear or sprocket13521-24010
19315No. 1 crankshaft angle signal plate19315-24010
