Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 4 images and 9 PNC and OE references.

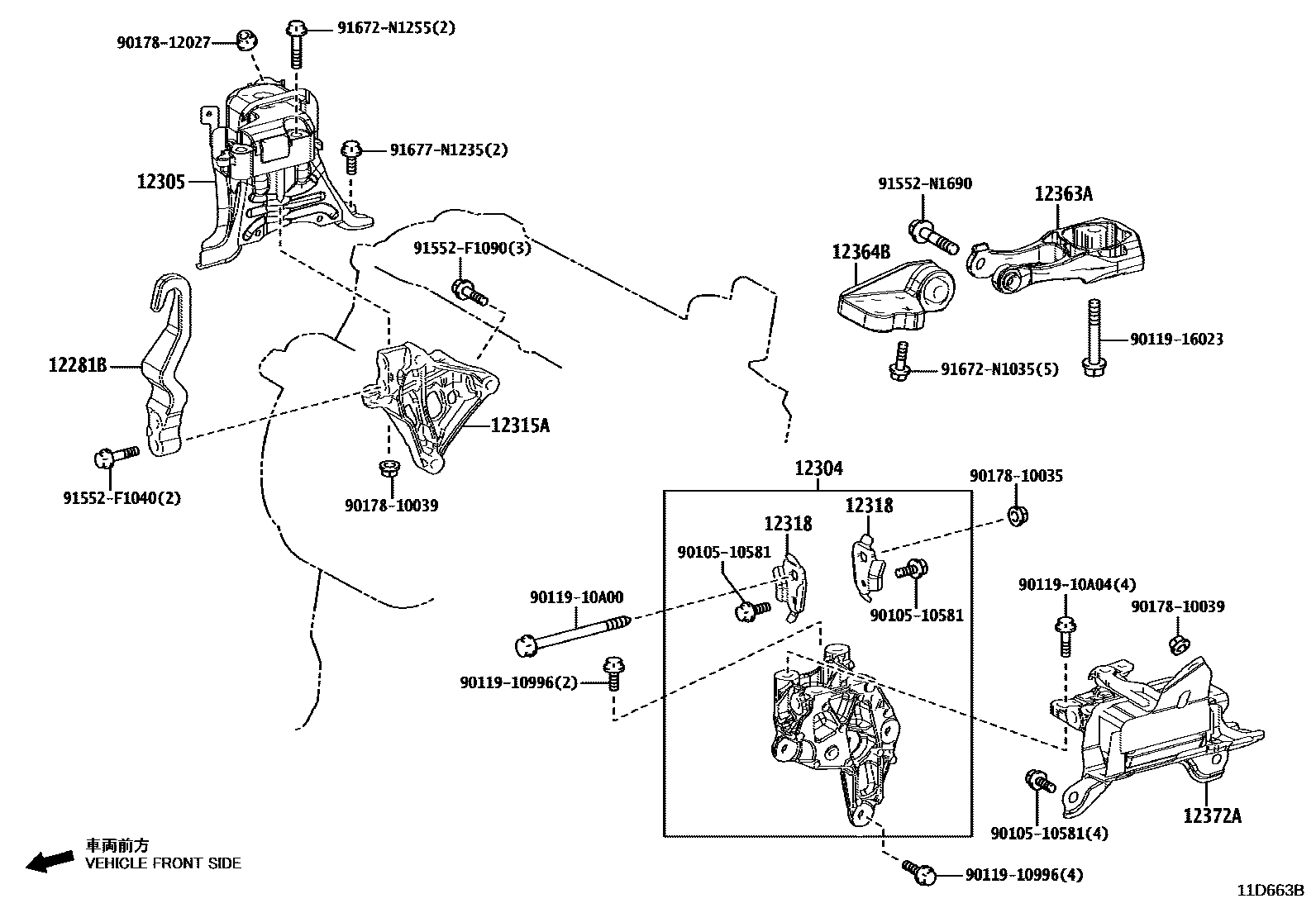

Toyota COROLLA Engine Mounting EPC diagram — 11D663B
Engine Mounting — 11D663B (201806 – 202107)

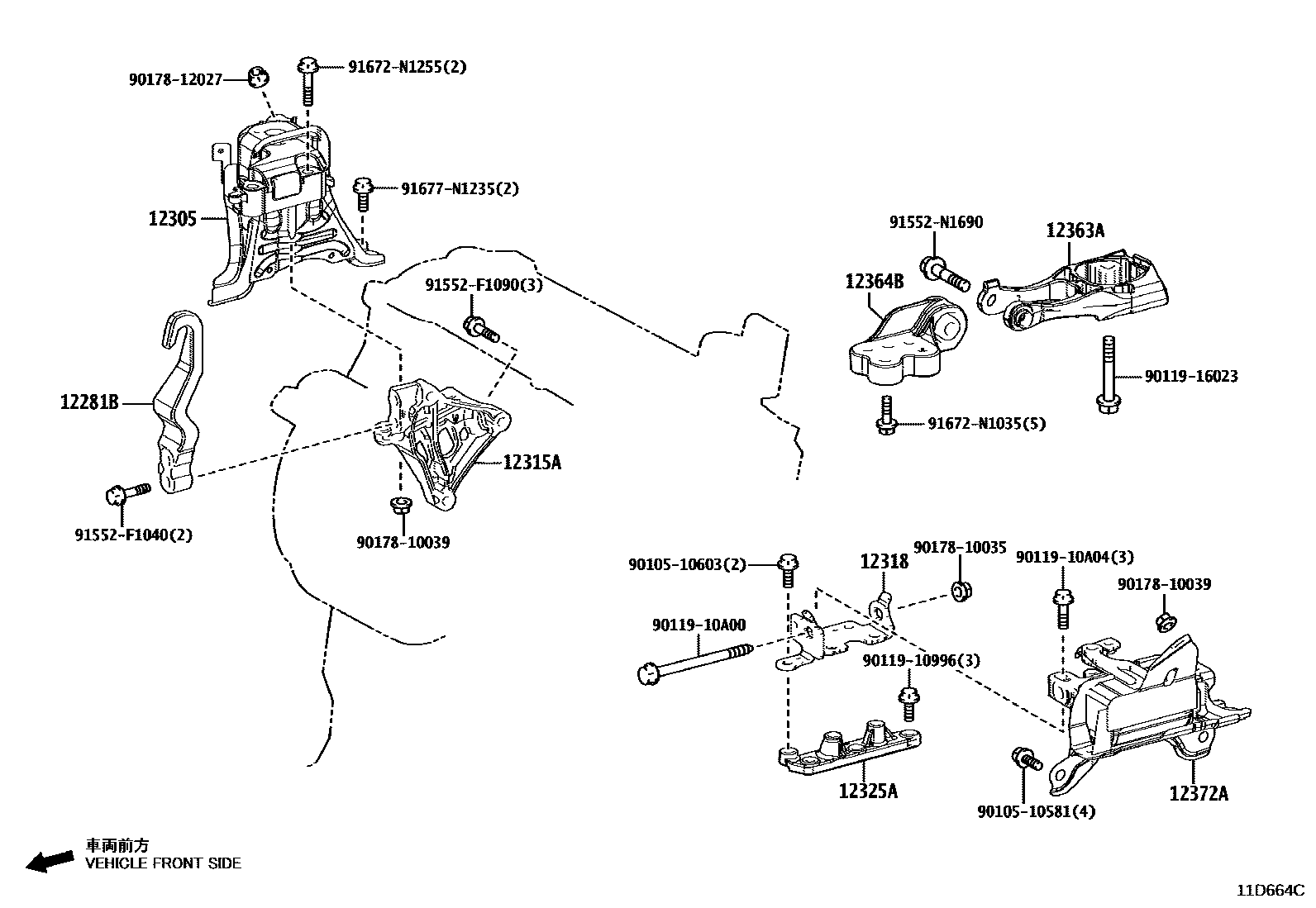

Toyota COROLLA Engine Mounting EPC diagram — 11D664C
Engine Mounting — 11D664C (201806 – 202107)

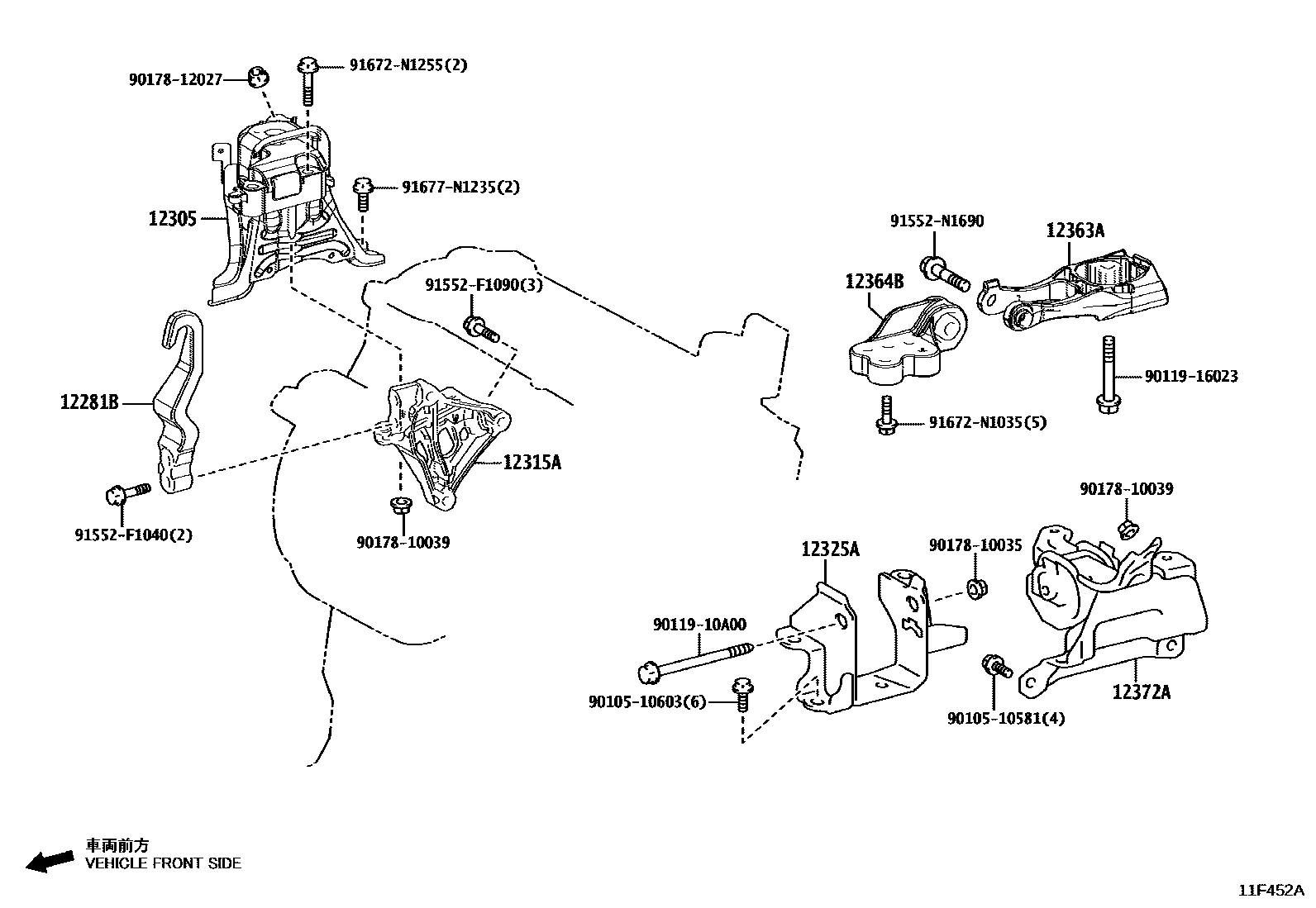

Toyota COROLLA Engine Mounting EPC diagram — 11F452A
Engine Mounting — 11F452A (202107 – 999999)

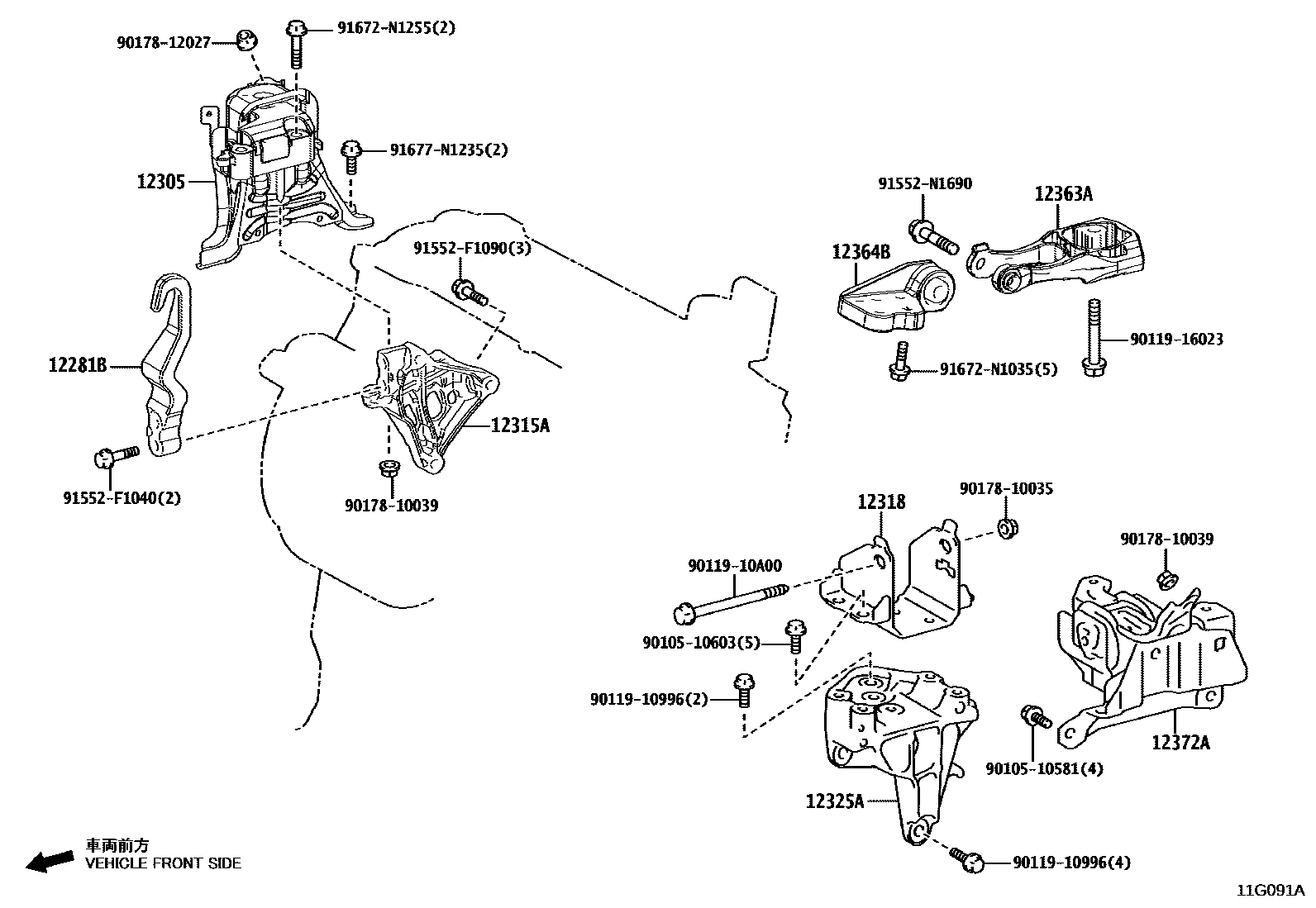

Toyota COROLLA Engine Mounting EPC diagram — 11G091A
Engine Mounting — 11G091A (202107 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BCROCHET SUSPENSION MOTEUR NO.112281-25030
12304SOUS-ENS. SUPPORT, PROTECTION MOTEUR, MG12304-24030
12305Engine right side mounting vibration isolation pad sub-assembly12305-24010
12315AEngine right side mounting bracket (for transversely mounted engine)12315-24010 · 12315-24011
12318Engine left mounting bracket12318-24010 · 12318-24030 · 12318-24040
12325AEngine left side mounting bracket (for transversely mounted engine)12325-24020 · 12325-24050 · 12325-24070
12363AEngine movement control lever12363-24010 · 12363-24011 · 12363-24020
12364BEngine No. 2 motion control lever12364-24010 · 12364-24020
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-24010 · 12372-24020 · 12372-24021 · 12372-24070 · 12372-24080 · 12372-24081
