Toyota COROLLA 废气再循环系统 — Figure 2501

Toyota COROLLA EPC diagram 2501, 废气再循环系统, with 2 images and 14 PNC and OE references.

Toyota COROLLA 废气再循环系统 EPC diagram — MF3191
废气再循环系统 — MF3191 (198308 – 999999)

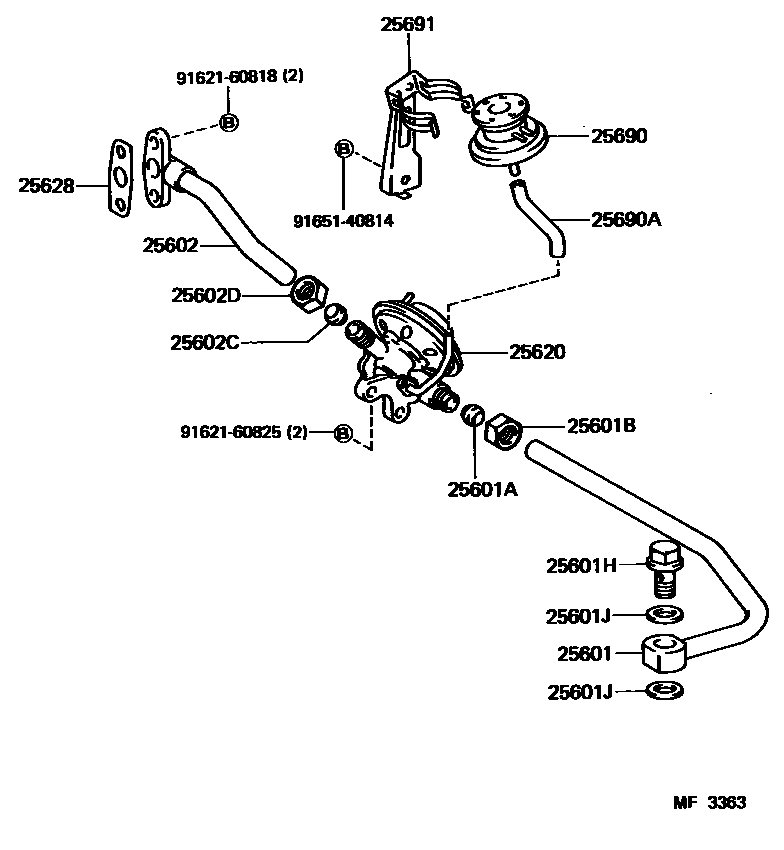

Toyota COROLLA 废气再循环系统 EPC diagram — MF3363
废气再循环系统 — MF3363 (198408 – 999999)

PNC and OE references

PNCPart nameOE numbers
25601No. 1 EGR pipe assembly25601-15020 · 25601-16010
25601ANo. 1 EGR tube ball sleeve90410-14003
25601BNo. 1 EGR pipe connecting nut90402-20007
25601HJoint bolt (for No. 1 EGR tube)90401-18013 · 90401-20003
25601JGasket (for No. 1 EGR tube)90430-18009 · 90430-20005
25602No. 2 EGR pipe assembly25602-16010
25602CBall sleeve (for No. 2 EGR tube)90410-14003
25602DConnecting nut (for No. 2 EGR tube)90402-20007
25620EGR valve assembly25620-15030 · 25620-15040 · 25620-15210 · 25620-15250 · 25620-15260 · 25620-16030
25628EGR air intake gasket25628-16010
25629EGR valve adapter gasket25629-15011
25690EGR vacuum regulator assembly25690-15020 · 25690-15030 · 25690-15050 · 25870-15110 · 25870-15130 · 25870-16010
25690AHoses (for EGR vacuum regulator)25695-16010 · 90445-11041
25691EGR vacuum regulator bracket25691-16040 · 25691-16050 · 25691-16070 · 25691-16080 · 25691-16090 · 25691-16100 · 25691-16130
