Toyota COROLLA Engine Oil Cooler — Figure 1503

Toyota COROLLA EPC diagram 1503, Engine Oil Cooler, with 1 images and 7 PNC and OE references.

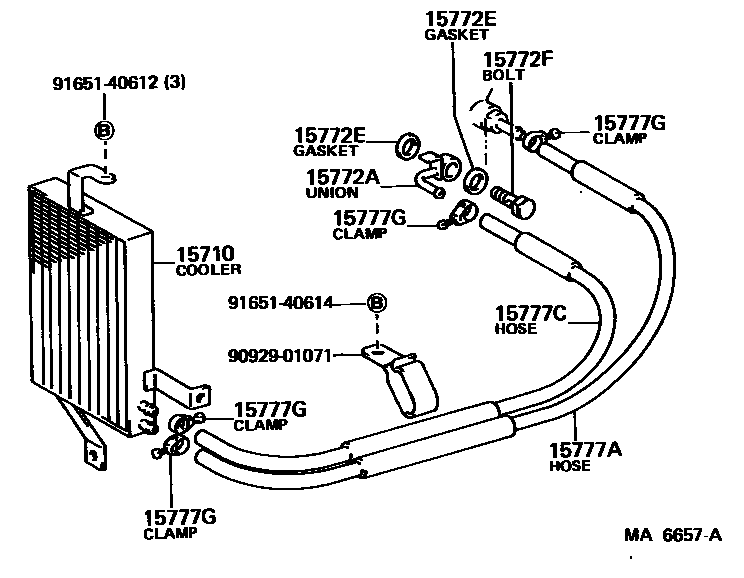

Toyota COROLLA Engine Oil Cooler EPC diagram — MA6657A
Engine Oil Cooler — MA6657A (198408 – 999999)

PNC and OE references

PNCPart nameOE numbers
15710Oil cooler assembly15710-12010
15772AConnector (for oil pipe)90405-12004
15772EGasket (for oil pipe)90430-12009 · 90430-12018
15772FJoint bolt (for oil pipe)90401-12009
15777Aoil cooler hose15777-16010
15777Coil cooler hose15778-12020
15777GHose clips or clips90460-01001
