Toyota COROLLA 挡风玻璃刮水器 — Figure 8501

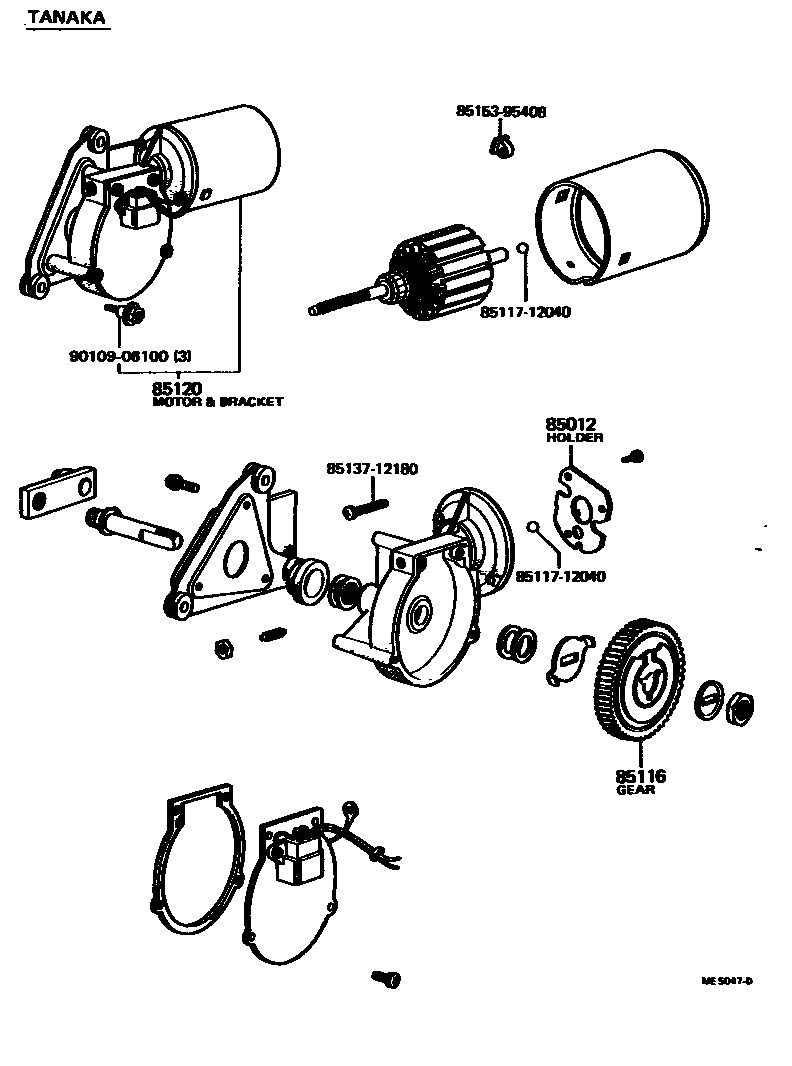

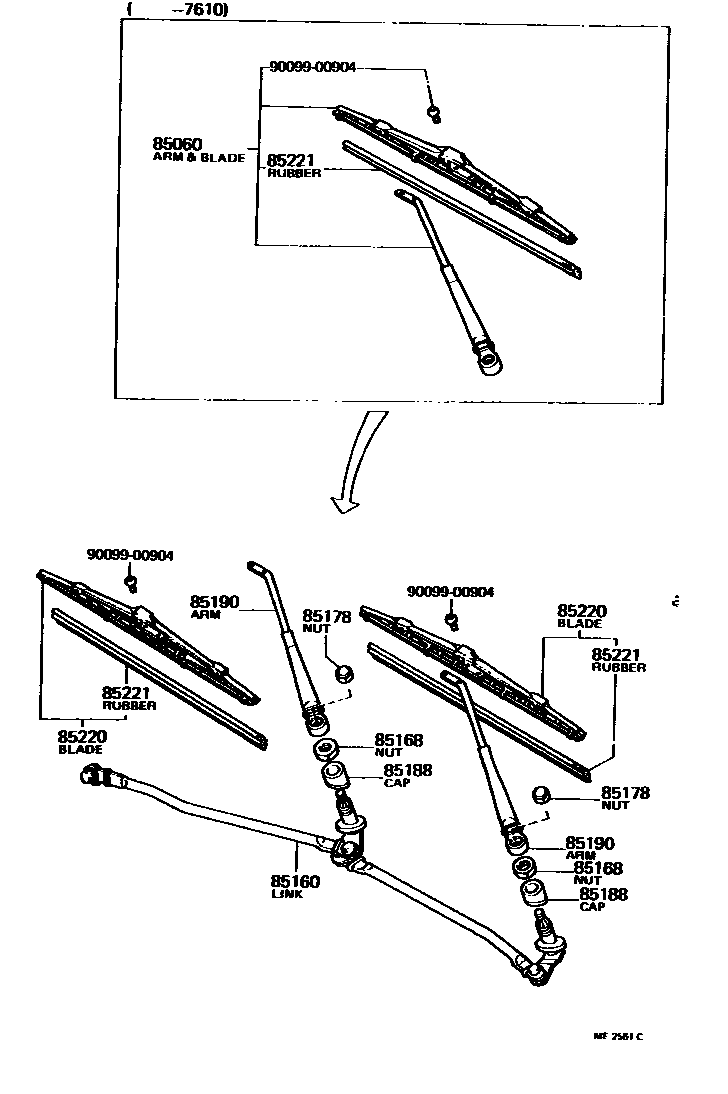

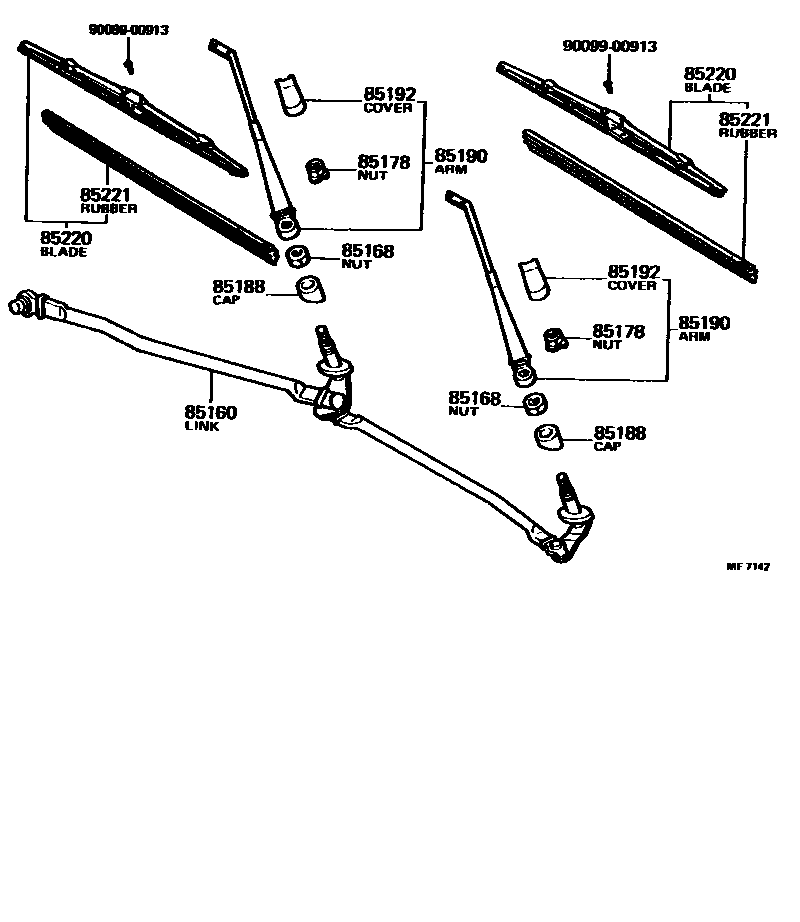

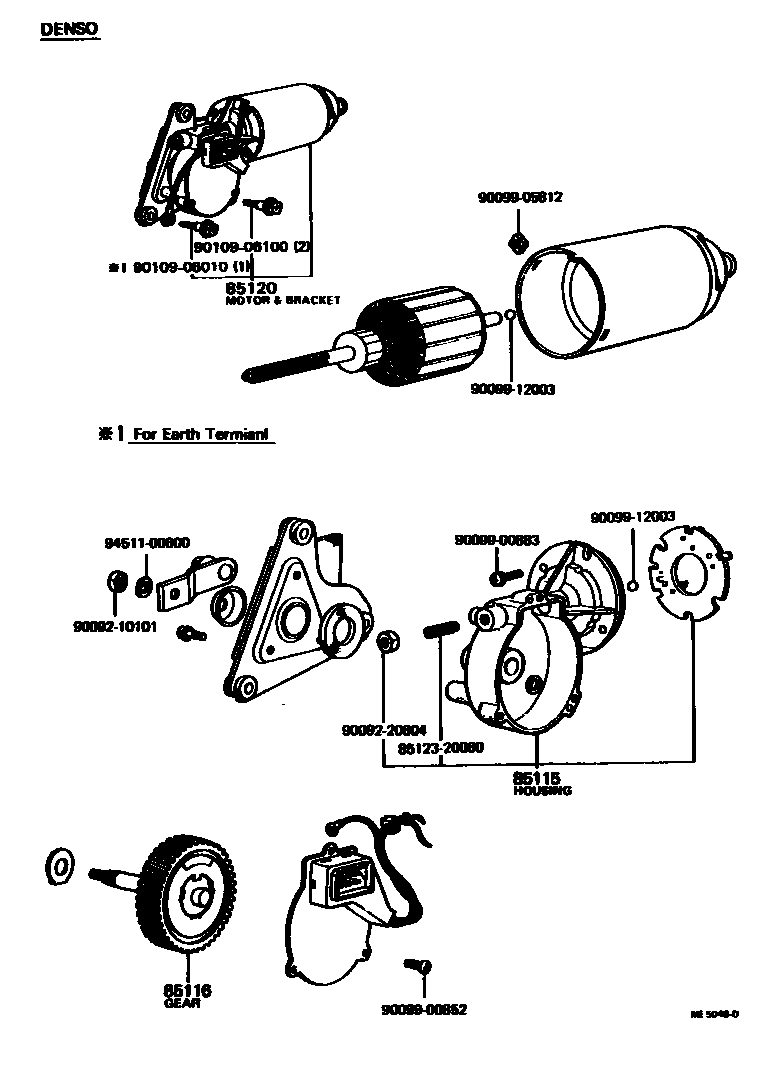

Toyota COROLLA EPC diagram 8501, 挡风玻璃刮水器, with 4 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85012 | Windshield wiper motor brush holder sub-assembly | 85012-12180 |
| 85060 | Windshield wiper arm and wiper blade assembly | 85060-12060 · 85060-12140 · 85060-12150 |
| 85115 | Windshield wiper motor gear housing | 85115-12150 · 85115-12160 |
| 85116 | Windshield wiper motor gear | 85116-12040 · 85116-12100 · 85116-12101 |
| 85120 | Windshield wiper motor and bracket assembly | 85120-12070 · 85120-12080 · 85120-12110 |
| 85160 | Windshield wiper connecting rod assembly | 85160-12130 · 85160-12131 · 85160-12140 · 85160-12200 · 85160-12201 · 85160-12210 · 85160-12211 · 85160-12220 |
| 85168 | Windshield wiper linkage pivot nut | 85168-12180 · 85168-12190 · 85186-12090 · 85186-12170 · 85186-12171 · 85186-12210 |
| 85178 | Nut (for securing front wiper arm) | 90176-08005 · 90176-08008 · 90176-08019 · 90176-08021 · 90179-08015 |
| 85188 | No. 1 windshield wiper pivot cover | 85179-12170 · 85179-12210 · 85179-20060 · 85180-12180 · 85180-12190 |
| 85190 | Windshield wiper arm assembly | 85190-12260 · 85190-12290 · 85190-12320 · 85190-12330 · 85190-12331 · 85190-12350 · 85190-12351 · 85190-12400 · 85190-12410 |
| 85192 | windshield wiper arm cover | 85192-12010 |
| 85220 | Windshield wiper blade assembly | 85220-12180 · 85220-12190 · 85220-12260 · 85220-20090 |
| 85221 | Windshield wiper blade | 85221-12010 · 85221-12070 · 85221-14010 · 85221-20050 |
