Toyota COROLLA 仪表 — Figure 8301

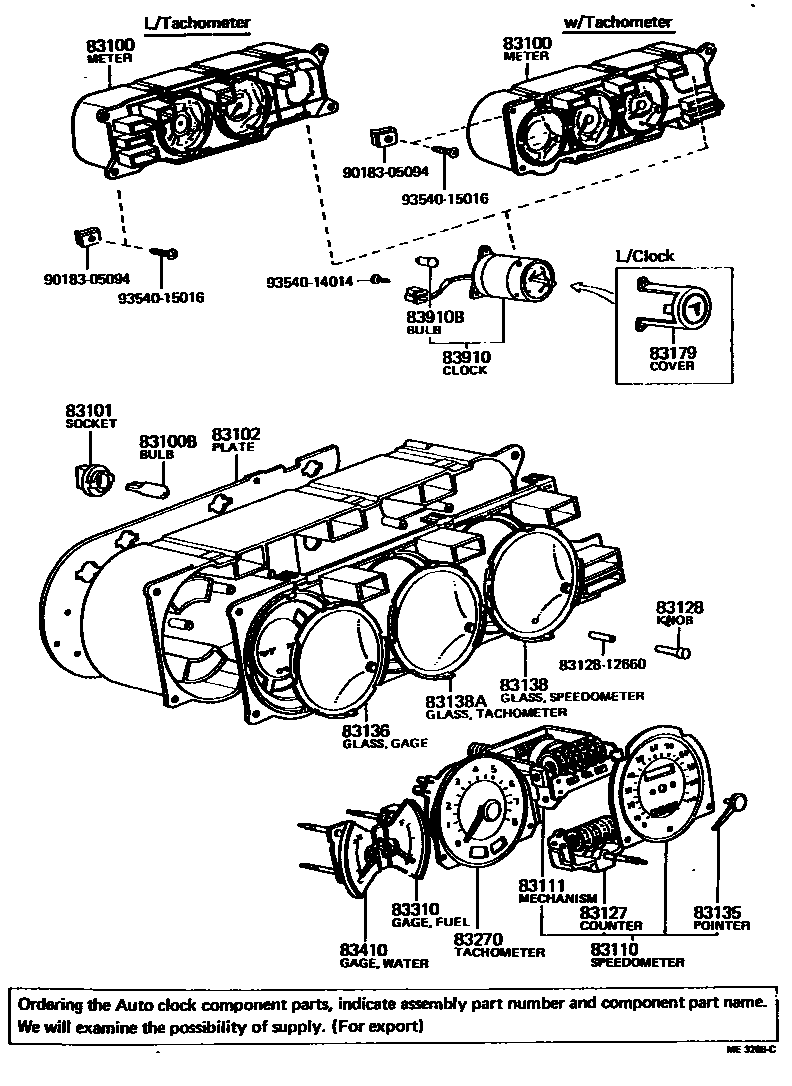

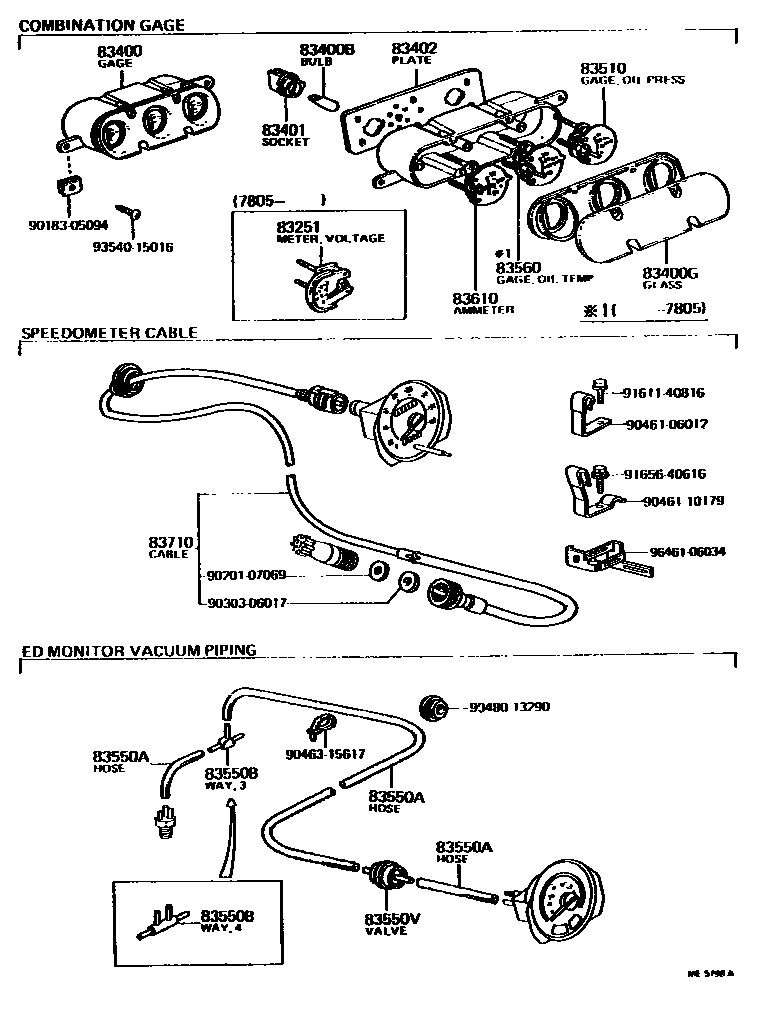

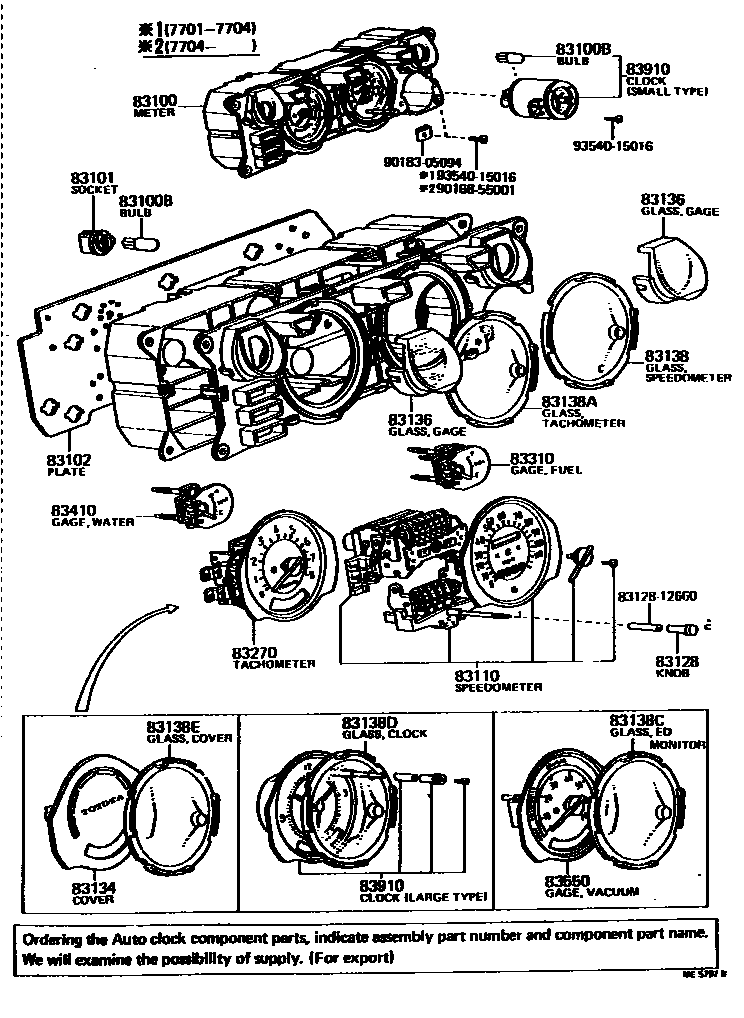

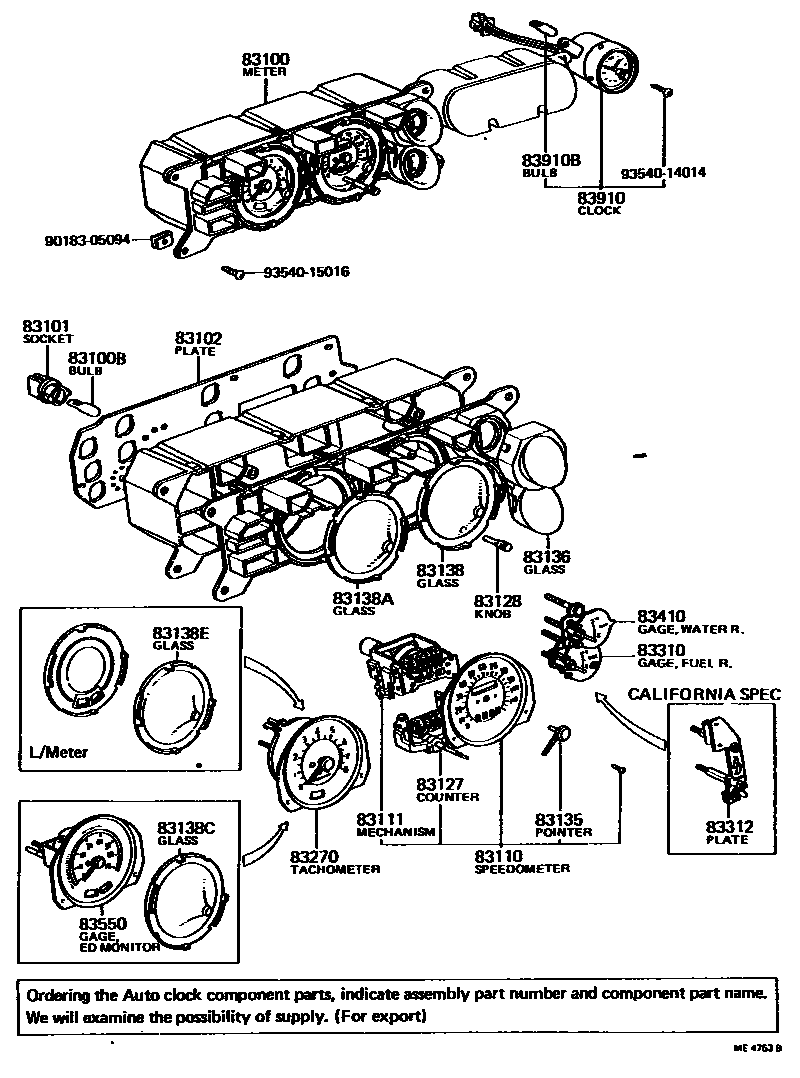

Toyota COROLLA EPC diagram 8301, 仪表, with 4 images and 37 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100 | Combined instrument assembly | 83000-12080 · 83000-12081 · 83000-12090 · 83000-12091 · 83000-12100 · 83000-12101 · 83000-12110 · 83000-12111 · 83000-12140 · 83000-12150 · 83010-12050 · 83010-12060 · 83010-12250 · 83010-12260 · 83010-12270 · 83010-12271 · 83010-12280 · 83010-12281 · 83010-12290 · 83010-12291 · 83010-12300 · 83010-12301 · 83010-12410 · 83010-12411 · 83010-12420 · 83010-12421 · 83010-12430 · 83010-12431 · 83010-12450 · 83010-12451 · 83010-12510 · 83010-12511 · 83010-12630 · 83010-12640 · 83010-12650 · 83010-12660 · 83100-12840 · 83100-12841 · 83100-12850 · 83100-12851 · 83100-12852 · 83100-12860 · 83100-12861 · 83100-12862 · 83100-12870 · 83100-12871 · 83100-12872 · 83100-12873 · 83100-12874 · 83200-12020 · 83200-12021 · 83200-12022 · 83200-12060 · 83200-12061 · 83200-12062 · 83200-12240 · 83200-12241 · 83200-12242 · 83200-12243 · 83200-12250 · 83200-12251 · 83200-12252 · 83200-12253 · 83200-12260 · 83200-12261 · 83200-12262 · 83200-12263 · 83200-12264 · 83200-12470 · 83200-12471 · 83200-12480 · 83200-12481 · 83200-12490 · 83200-12491 · 83200-12610 · 83200-12611 · 83200-12620 · 83200-12621 · 83200-12630 · 83200-12631 · 83200-12640 · 83200-12641 · 83200-12720 · 83200-12721 |
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-10010 · 83101-12020 · 83101-14010 · 83101-14030 · 83101-14040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-12080 · 83247-12090 · 83247-12100 · 83247-12110 · 83247-12190 · 83247-12200 · 83247-12320 · 83247-12330 · 83247-12340 · 83247-12390 · 83247-12400 · 83247-12430 · 83247-12440 · 83247-12450 · 83247-12460 |
| 83110 | Speedometer assembly | 83110-12440 · 83110-12441 · 83110-12442 · 83110-12450 · 83110-12451 · 83110-12452 · 83110-12460 · 83110-12580 · 83110-12590 · 83110-12600 · 83110-12610 · 83110-12620 · 83110-12630 · 83110-12640 · 83110-12650 · 83241-12080 · 83241-12110 · 83241-12180 · 83241-12181 · 83241-12182 · 83241-12190 · 83241-12191 · 83241-12192 · 83241-12260 · 83241-12261 · 83241-12262 · 83241-12270 · 83241-12271 · 83241-12272 · 83241-12330 · 83241-12340 · 83241-12350 · 83241-12361 · 83241-12371 |
| 83111 | Speedometer mechanism | 83111-12510 · 83111-12520 · 83111-12530 · 83111-12540 · 83111-12550 · 83111-12560 · 83111-12620 · 83111-30440 |
| 83127 | trip odometer | 83127-12280 · 83127-12860 |
| 83128 | trip odometer handle | 83128-12650 |
| 83134 | Combination instrument cover No. 1 | 83249-12030 |
| 83135 | Speedometer pointer | 83135-12220 · 83135-12230 |
| 83136 | Measuring instrument glass | 83138-12340 · 83138-12640 · 83138-12750 |
| 83138 | speedometer glass | 83138-12640 · 83138-12650 |
| 83138A | tachometer glass | 83138-12640 |
| 83138C | ED monitor glass | 83138-12640 |
| 83138D | clock glass | 83138-12350 · 83138-12640 |
| 83138E | instrument cover glass | 83138-12640 |
| 83179 | Instrument combination hole cover | 83179-12010 |
| 83251 | voltmeter | 83251-12020 · 83251-12030 |
| 83270 | Engine tachometer assembly | 83242-12070 · 83242-12080 · 83242-12100 · 83242-12101 · 83242-12110 · 83242-12111 · 83242-12190 · 83242-12191 |
| 83310 | Fuel gauge assembly | 83243-12010 · 83243-12030 · 83243-12050 · 83243-12090 · 83243-12100 |
| 83312 | Fuel gauge circuit board sub-assembly | 83247-12210 |
| 83400 | Combined instrument assembly | 83400-12030 · 83400-12031 · 83400-12032 · 83400-12070 · 83400-12071 |
| 83400B | instrument cluster light bulb | 99132-12034 |
| 83400G | Instrument cluster glass | 83138-12710 · 83138-16040 |
| 83401 | Combined instrument lamp holder sub-assembly | 83101-10010 · 83101-14030 |
| 83402 | Combined instrument circuit board sub-assembly | 83247-12050 · 83247-12270 · 83247-12271 · 83247-12360 · 83247-12361 |
| 83410 | Water temperature meter assembly | 83244-12010 · 83244-12011 · 83244-12031 · 83244-12130 · 83244-12180 |
| 83510 | Oil pressure gauge assembly | 83246-12020 · 83246-12050 · 83246-12090 |
| 83550 | ED monitor assembly | 83551-12010 |
| 83550A | ED monitor hose | 90445-08142 · 90445-08156 |
| 83550B | ED monitor connector or tube | 90413-04001 · 90414-04002 |
| 83550V | vacuum transfer valve | 90925-01028 |
| 83560 | Oil temperature gauge assembly | 83244-12050 · 83244-12110 · 83244-12170 |
| 83610 | Ammeter assembly | 83245-12020 · 83245-12030 · 83245-12050 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-19215 · 83710-19216 · 83710-19235 · 83710-19236 |
| 83910 | clock assembly | 83910-12030 · 83910-12060 · 83910-12090 · 83910-12110 · 83910-12120 · 83910-12170 · 83910-12180 · 83910-12190 · 83910-12200 |
| 83910B | clock indicator light bulb | 99132-11034 |
