Toyota COROLLA 线束和卡夹 — Figure 8202

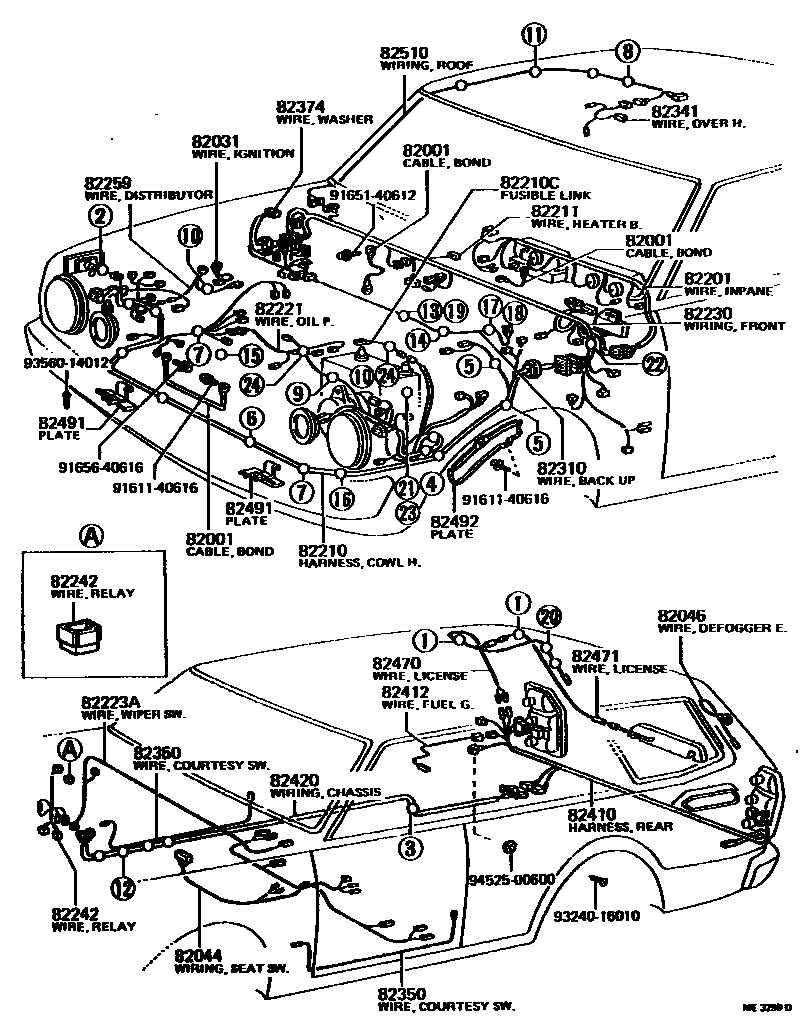

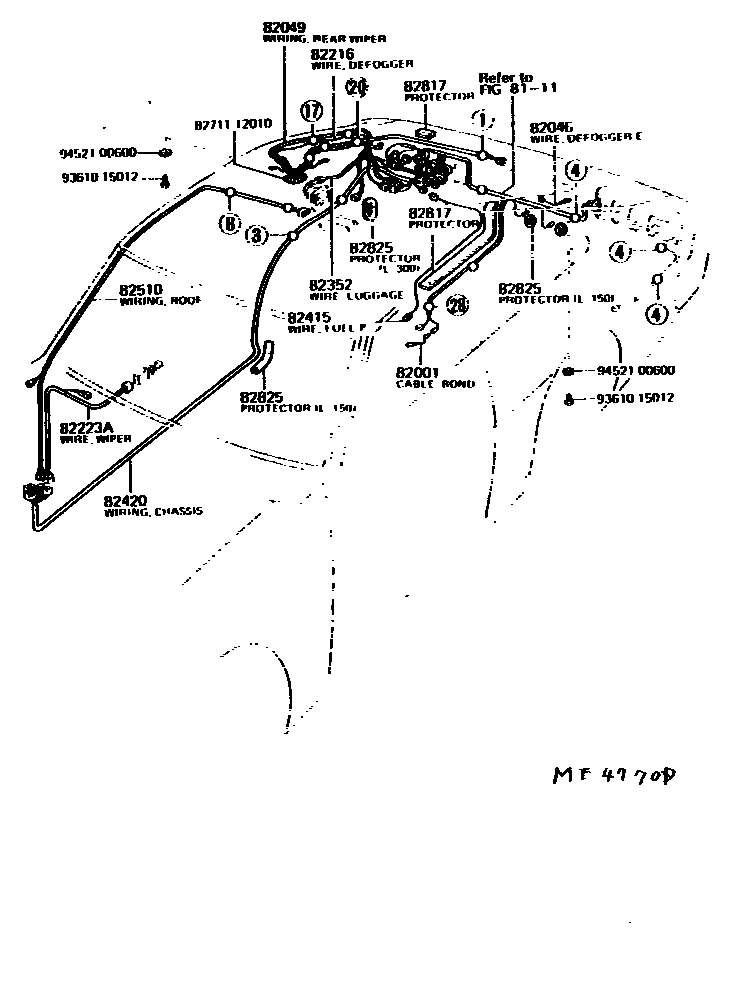

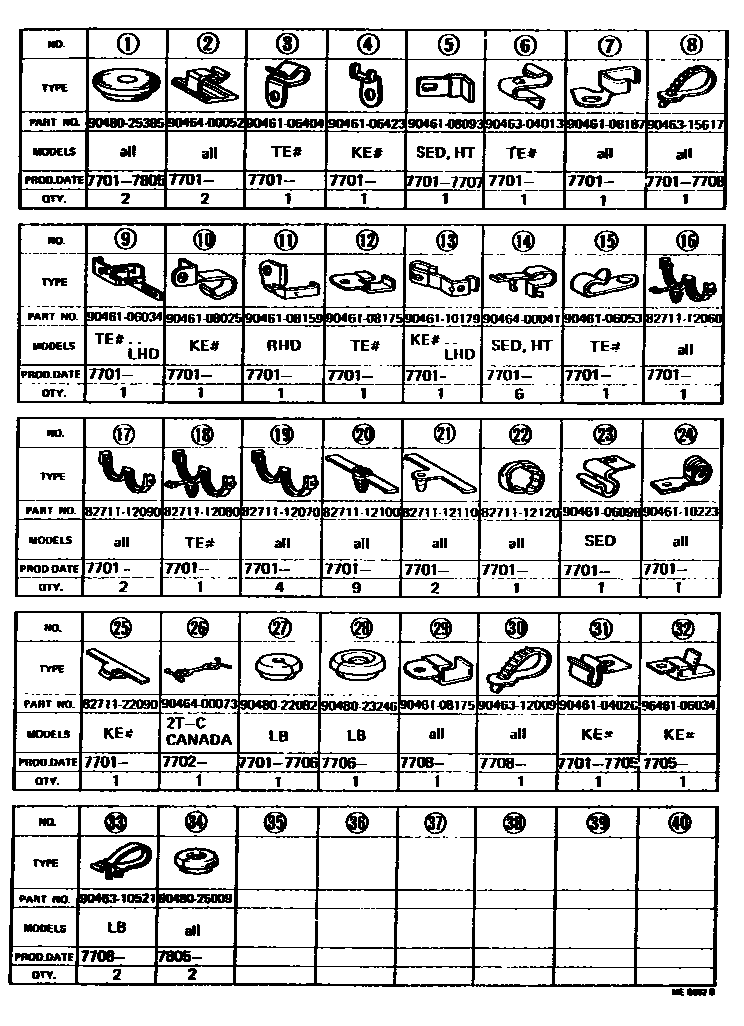

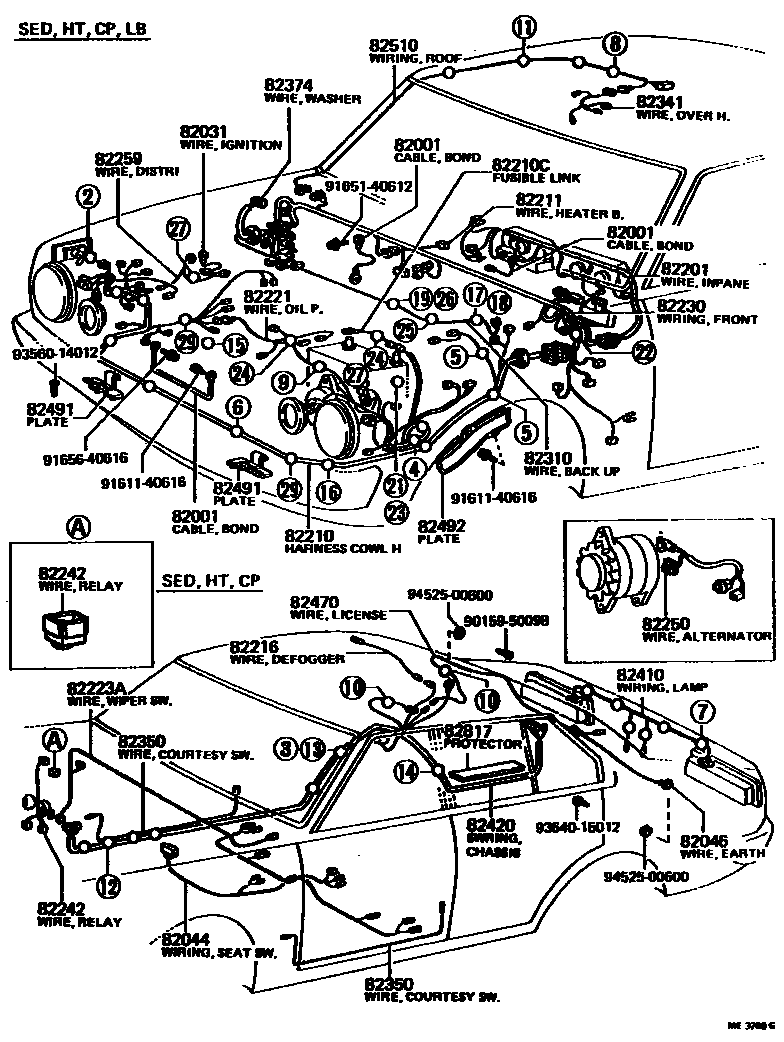

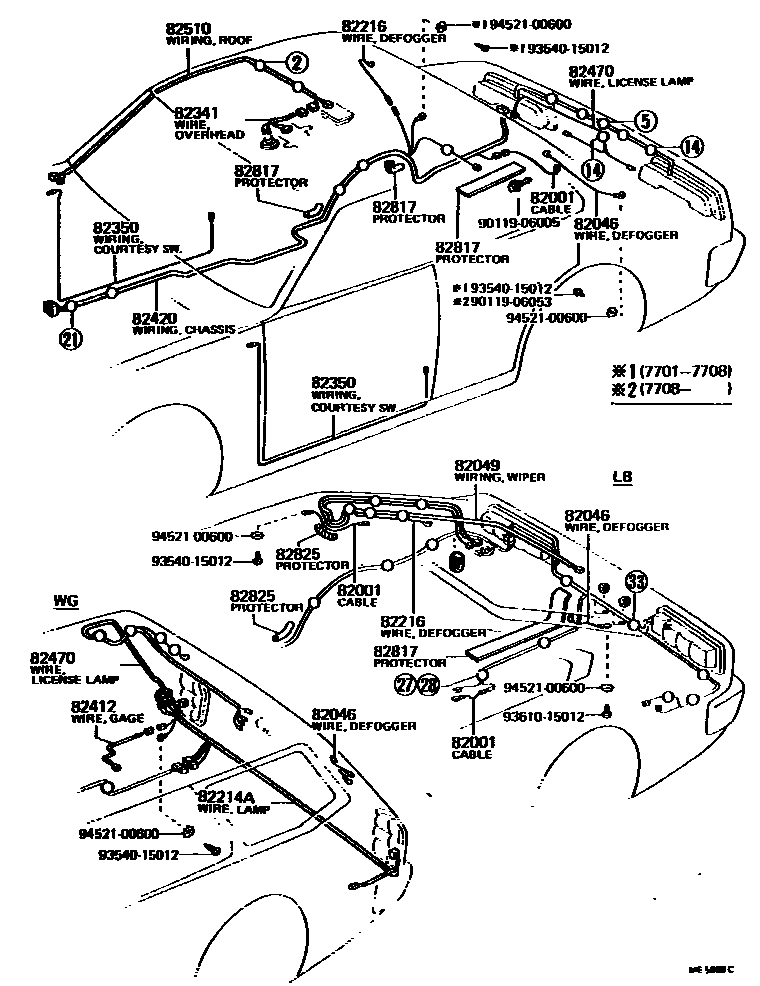

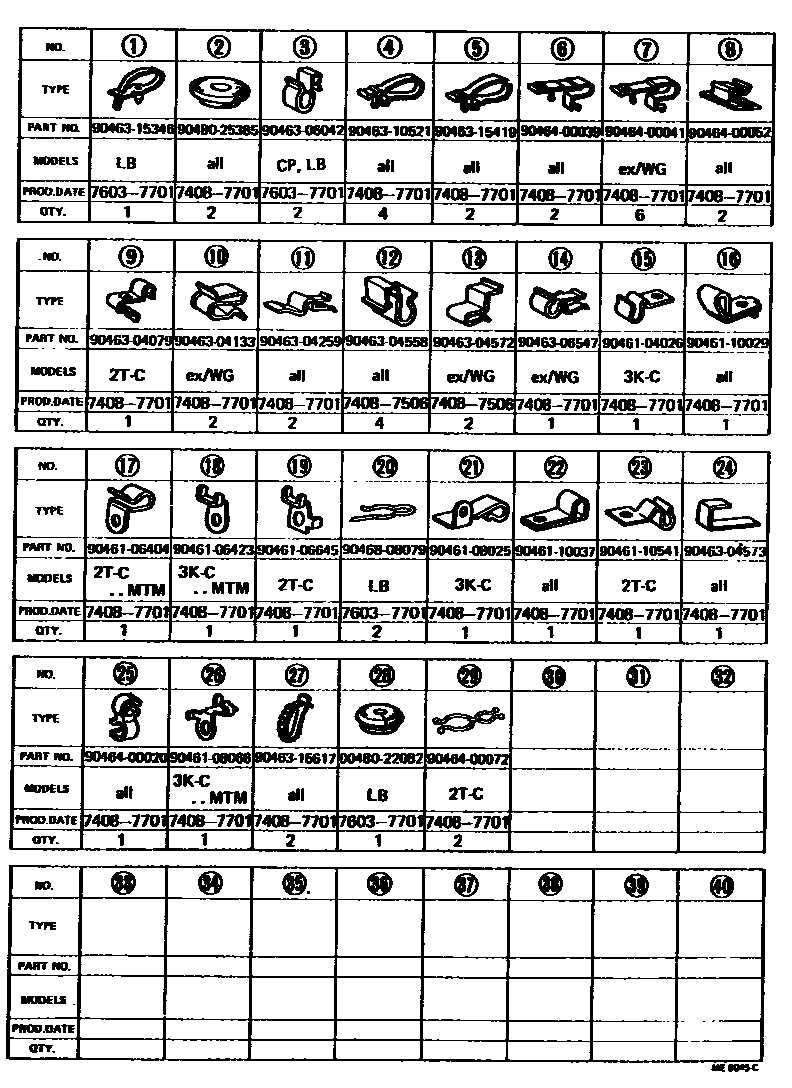

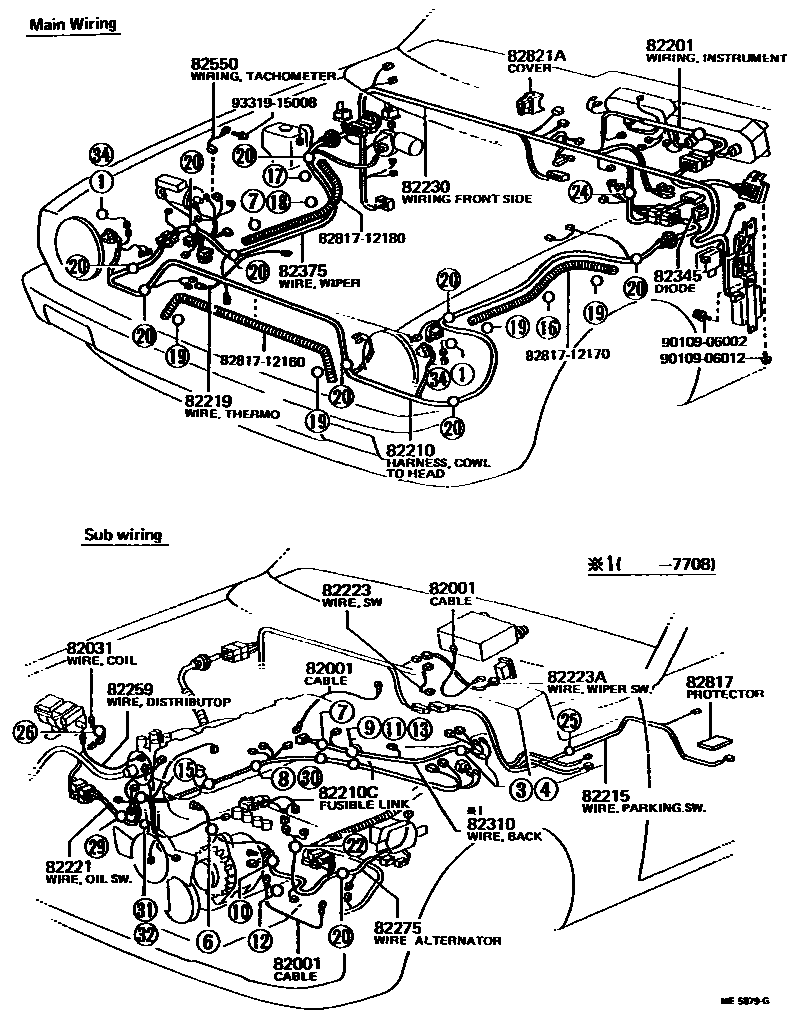

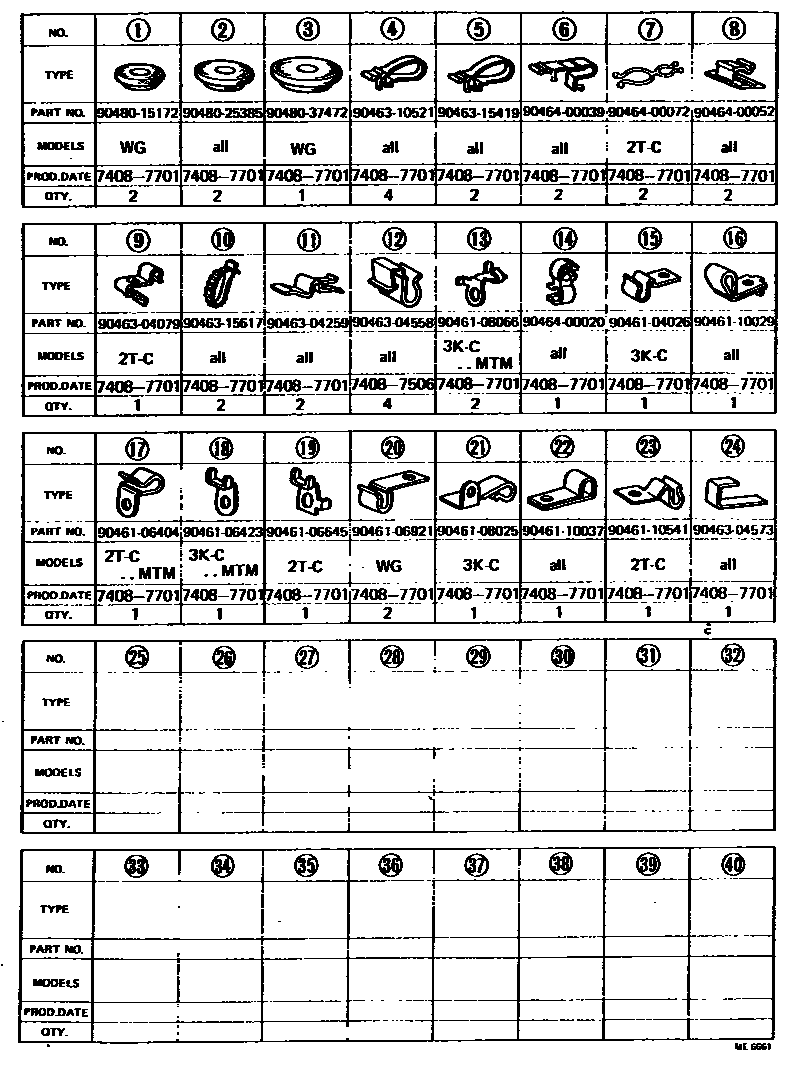

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 8 images and 41 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 82046-12090 · 82046-12100 · 82411-12010 · 90980-07031 · 90980-07055 · 90980-07058 · 90980-07062 · 90980-07090 · 90980-07093 · 90980-07107 |
| 82031 | Ignition coil harness sub-assembly | 82031-12060 · 82031-12270 · 82031-12280 · 82031-20080 |
| 82044 | Seat switch wiring harness sub-assembly | 82541-12010 · 82541-12011 · 82541-12013 · 82541-12014 · 82541-12015 · 82541-12020 · 82541-12050 · 82541-12060 |
| 82046 | Rear window defogger ground wire sub-assembly | 82046-12010 · 82046-12011 · 82046-12030 · 82046-12031 · 82046-12040 · 82046-12060 |
| 82049 | Rear wiper wiring harness sub-assembly | 82049-12010 · 82049-12020 |
| 82201 | Instrument panel wiring harness sub-assembly | 82201-12140 · 82201-12141 · 82201-12150 · 82201-12160 · 82201-12161 · 82201-12250 · 82201-12260 · 82201-12360 · 82201-12361 · 82201-12370 · 82201-12371 · 82201-12400 · 82201-12401 · 82201-12410 · 82201-12411 |
| 82210 | No. 1 wire harness assembly (front wall to headlight) | 82210-12650 · 82210-12652 · 82210-12653 · 82210-12654 · 82210-12660 · 82210-12661 · 82210-12662 · 82210-12670 · 82210-12671 · 82210-12672 · 82210-12680 · 82210-12681 · 82210-12682 · 82210-12683 · 82210-12690 · 82210-12691 · 82210-12692 · 82210-12693 · 82270-12030 · 82270-12040 · 82270-12050 · 82270-12060 · 82270-12070 · 82270-12080 · 82270-12250 · 82270-12270 · 82270-12320 · 82270-12321 · 82270-12322 · 82270-12330 · 82270-12331 · 82270-12340 · 82270-12341 · 82270-12342 · 82270-12630 · 82270-12640 · 82270-12641 · 82270-12650 · 82270-12660 |
| 82210C | fuse | 90982-08021 · 90982-08032 · 90982-08052 · 90982-08053 |
| 82211 | Heater blower fan switch harness | 82223-12060 |
| 82214A | Car light wiring harness | 82214-12030 · 82214-12120 · 82214-12121 · 82214-13070 · 82214-13080 |
| 82215 | Parking brake light switch wiring harness | 82215-12080 |
| 82216 | Rear window defogger wiring harness | 82216-12010 · 82216-12020 · 82216-12040 |
| 82219 | Temperature sensor harness | 82219-12100 · 82219-12101 |
| 82221 | Oil pressure switch wiring harness | 82221-12040 · 82221-12041 · 82221-12060 · 82221-12070 · 82221-12080 · 82221-12090 · 82221-12091 · 82221-12100 · 82221-12110 · 82221-12140 · 82221-12150 · 82221-12160 · 82221-12170 · 82221-12180 · 82221-12190 · 82221-12260 · 82221-12261 · 82221-12270 · 82221-12271 · 82221-12280 · 82221-12281 · 82221-12290 · 82221-12291 · 82221-12300 · 82221-12301 |
| 82223 | switch harness | 82223-12060 |
| 82223A | Rear wiper switch wiring harness | 82223-12050 · 82223-12260 · 82223-12290 · 82223-13010 |
| 82230 | Front side wiring harness assembly | 82230-12010 · 82230-12030 · 82230-12031 · 82230-12032 · 82230-12050 · 82230-12051 · 82230-12060 · 82230-12070 · 82230-12090 · 82230-12100 · 82230-12120 · 82230-12130 · 82230-12140 · 82230-12150 · 82230-12280 · 82230-12300 · 82230-12310 · 82230-12320 · 82230-12390 · 82230-12391 · 82230-12400 · 82230-12401 · 82230-12410 · 82230-12411 · 82230-12420 · 82230-12421 · 82230-12430 · 82230-12431 |
| 82242 | Fault light relay wiring harness | 82214-12060 · 82241-12010 · 82241-12030 |
| 82250 | Wire harness assembly (to generator) | 82261-12010 · 82261-12011 · 82261-12050 |
| 82259 | Distributor wiring harness | 82259-12010 · 82259-12030 · 82259-12040 |
| 82275 | Generator wiring harness | 82261-12100 · 82261-12110 · 82261-12120 · 82261-12140 · 82261-12150 · 82261-12160 · 82261-12170 · 82261-12180 · 82261-12290 |
| 82310 | Wire harness assembly (to reversing light switch) | 82310-12070 · 82310-12130 · 82310-12140 · 82310-12181 |
| 82341 | Overhead console wiring harness | 82341-12020 · 82341-12080 |
| 82345 | diode | 82345-12010 |
| 82350 | Door control light switch wiring harness assembly (for front door or rear door) | 82350-12010 |
| 82352 | Trunk light wiring harness | 82214-12030 |
| 82374 | Cleaner wiring harness | 82375-12020 · 82375-12030 · 82375-12031 |
| 82375 | Wiper switch wiring harness | 82375-12080 · 82375-12090 · 82375-12110 · 82375-12150 · 82375-12160 · 82375-12170 · 82375-12180 · 82375-12181 · 82375-12190 · 82375-12200 |
| 82410 | Wire harness assembly (to rear light) | 82214-13010 · 82214-13020 · 82214-13030 · 82341-13020 · 82410-12140 · 82410-12210 |
| 82412 | Fuel gauge wiring harness | 82412-13040 · 82412-13050 |
| 82415 | fuel pump wiring harness | 82415-12030 |
| 82420 | Chassis wire harness assembly | 82420-12090 · 82420-12110 · 82420-12170 · 82420-12180 · 82420-12190 · 82420-12200 · 82420-12210 · 82420-12212 · 82420-12230 · 82420-12231 · 82420-12270 · 82420-12271 · 82420-13070 · 82420-13100 · 82420-13120 · 82420-13130 |
| 82470 | License plate light feeder assembly | 82470-12020 · 82470-13031 · 82470-13050 · 82470-13051 · 82470-13060 · 82470-13061 |
| 82471 | License plate light feeder No. 2 | 82470-13040 |
| 82491 | No. 1 wire harness protection device board | 82817-12080 · 82829-12010 |
| 82492 | No. 2 wire harness protection device board | 53797-12030 |
| 82510 | Roof harness assembly | 82510-12020 · 82510-12050 · 82510-12060 · 82510-12080 · 82510-12090 · 82510-12100 · 82510-12110 · 82510-12130 · 82510-12140 · 82510-12150 · 82510-12160 |
| 82550 | Tachometer wiring harness assembly | 82550-12010 |
| 82817 | No. 1 wire harness protection device | 82817-12090 · 82817-12110 · 82817-12140 · 82817-12190 |
| 82821A | Connector cover | 82821-12120 |
| 82825 | Harness protection device | 82817-12120 · 82817-12130 |
