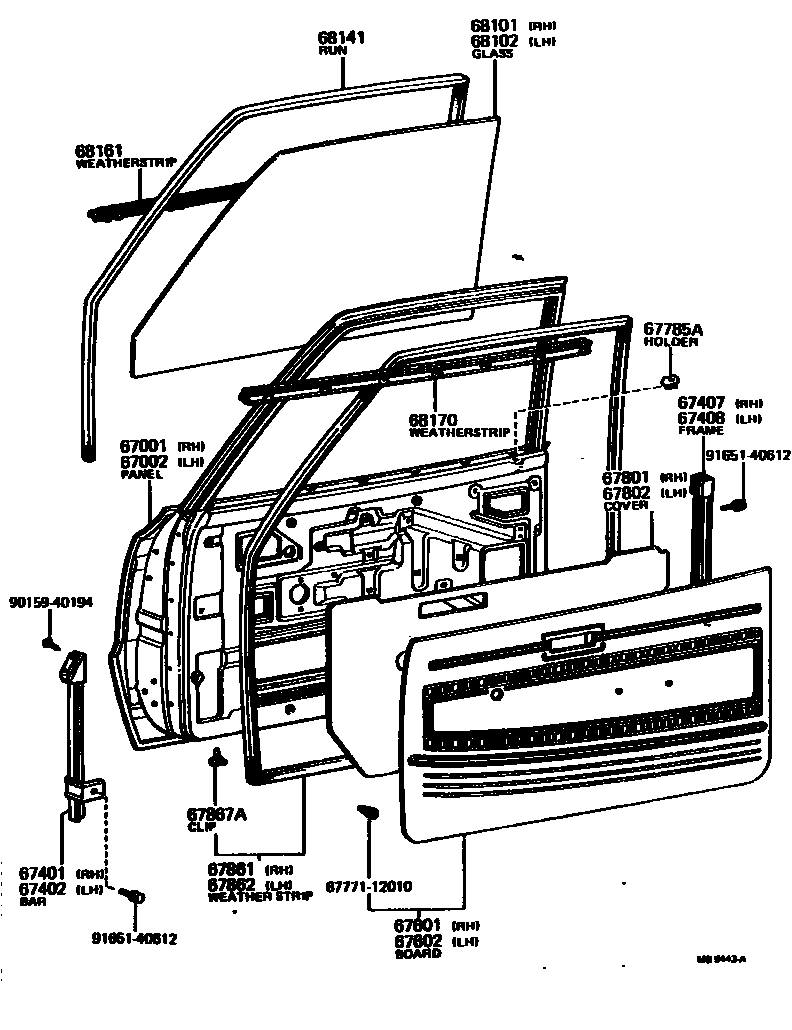

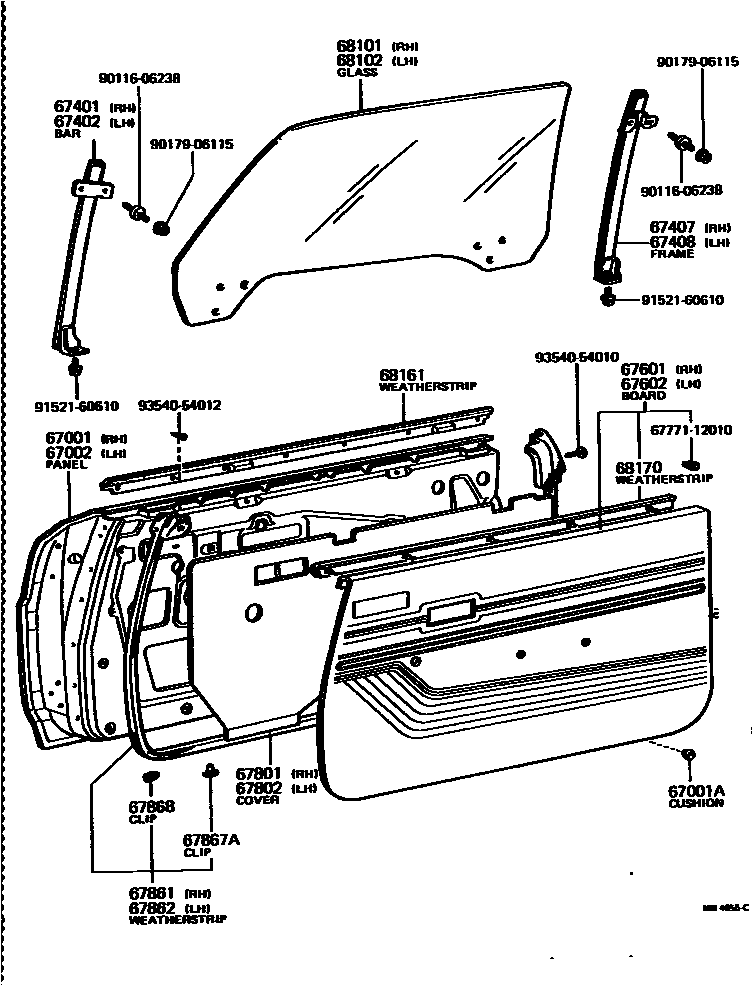

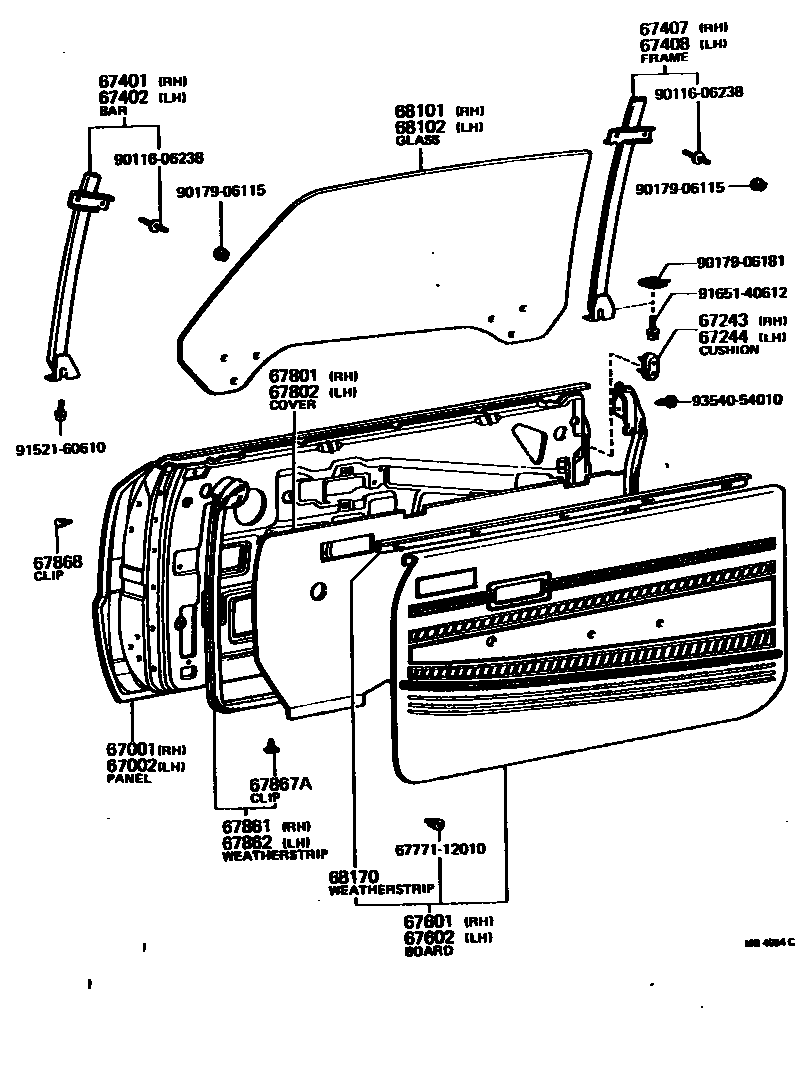

Toyota COROLLA 前门板和前门玻璃 — Figure 6701
Toyota COROLLA EPC diagram 6701, 前门板和前门玻璃, with 3 images and 21 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 67001 | Right front door panel sub-assembly | 67001-12240 · 67001-12241 · 67001-12280 · 67001-12281 · 67001-12300 · 67001-12340 |
| 67001A | Front door panel cushion | 90541-09007 |
| 67002 | Left front door panel sub-assembly | 67002-12250 · 67002-12251 · 67002-12252 · 67002-12300 · 67002-12301 · 67002-12302 · 67002-12320 · 67002-12321 · 67002-12360 · 67002-12361 |
| 67243 | Right front door upper cushion | 67243-14010 |
| 67244 | Left front door upper cushion | 67243-14010 |
| 67401 | Right front door window front stay sub-assembly | 67401-12060 · 67401-12061 · 67401-12070 · 67401-12071 · 67401-12080 · 67401-12081 · 67401-12082 · 67401-12090 |
| 67402 | Left front door window front stay sub-assembly | 67402-12060 · 67402-12061 · 67402-12070 · 67402-12071 · 67402-12080 · 67402-12081 · 67402-12082 · 67402-12090 |
| 67407 | Right front door rear lower door frame sub-assembly | 67403-12010 · 67403-12020 · 67403-12021 · 67403-12030 · 67407-20050 |
| 67408 | Left front door rear lower door frame sub-assembly | 67404-12010 · 67404-12020 · 67404-12021 · 67404-12030 · 67408-20040 |
| 67785A | Door lock button collar fastener (for front doors) | 67785-20010 · 69751-20030 |
| 67801 | Right front door No. 1 hole cover sub-assembly | 67831-12040 · 67831-12050 · 67831-12060 · 67831-12070 |
| 67802 | Left front door No. 1 hole cover sub-assembly | 67831-12040 · 67831-12050 · 67831-12060 · 67831-12070 |
| 67861 | Right front door seal | 67860-12010 · 67861-12180 · 67861-12190 · 67861-12200 · 67861-12252 · 67861-12310 · 67861-12320 |
| 67862 | Left front door seal | 67862-12180 · 67862-12190 · 67862-12200 · 67862-12252 · 67862-12310 · 67862-12320 · 67870-12010 |
| 67867A | Door seal strip clip (for front door) | 67867-12010 · 67867-12020 · 67868-30040 |
| 67868 | Front door glass seal strip clip | 67868-30030 |
| 68101 | Right front door glass sub-assembly | 68111-12170 · 68111-12180 · 68111-12190 · 68111-12200 · 68111-12210 · 68111-12220 · 68111-12260 |
| 68102 | Left front door glass sub-assembly | 68112-12170 · 68112-12180 · 68112-12190 · 68112-12200 · 68112-12210 · 68112-12220 · 68112-12260 |
| 68141 | Front door glass lift chute | 68141-12070 · 68141-12080 · 68141-13030 |
| 68161 | Front door glass outer seal strip | 68160-12050 · 68160-12060 · 68161-12110 · 68162-12070 |
| 68170 | Front door glass inner sealing strip assembly | 68170-12070 · 68170-12080 · 68170-12090 · 68170-12100 · 68220-12030 · 68220-12060 |
