Toyota COROLLA Steering Wheel — Figure 4504

Toyota COROLLA EPC diagram 4504, Steering Wheel, with 5 images and 12 PNC and OE references.

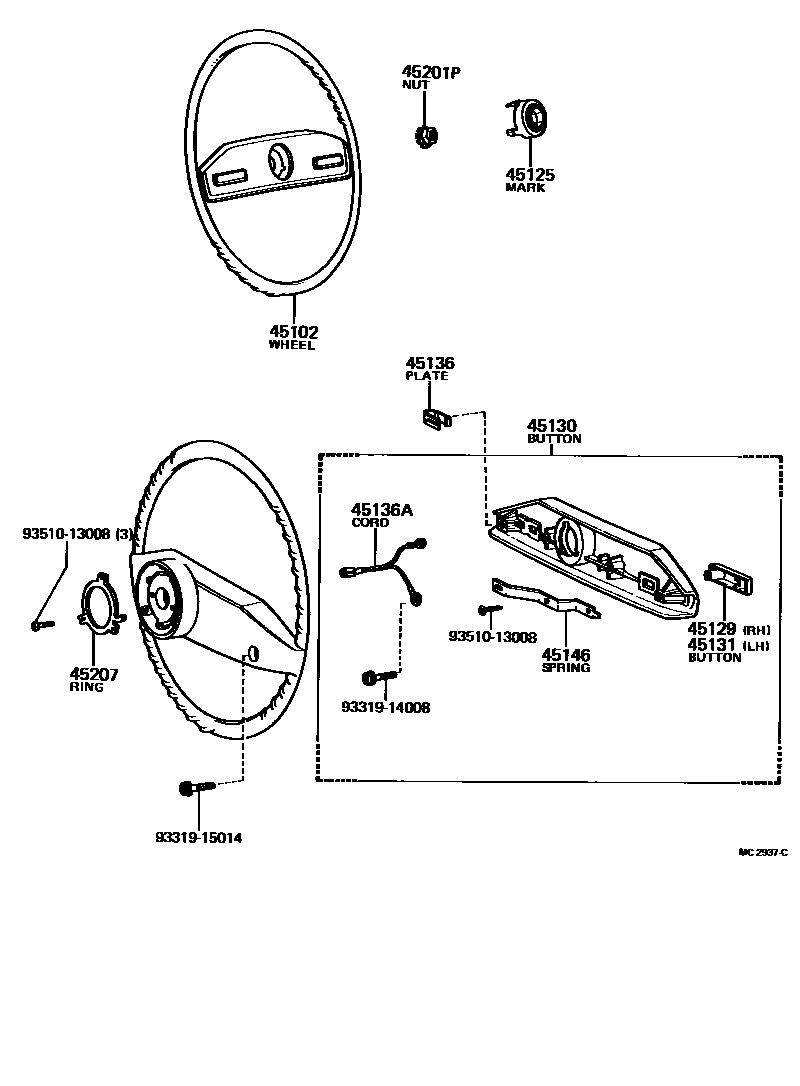

Toyota COROLLA Steering Wheel EPC diagram — MC2937C
Steering Wheel — MC2937C (197408 – 197701)

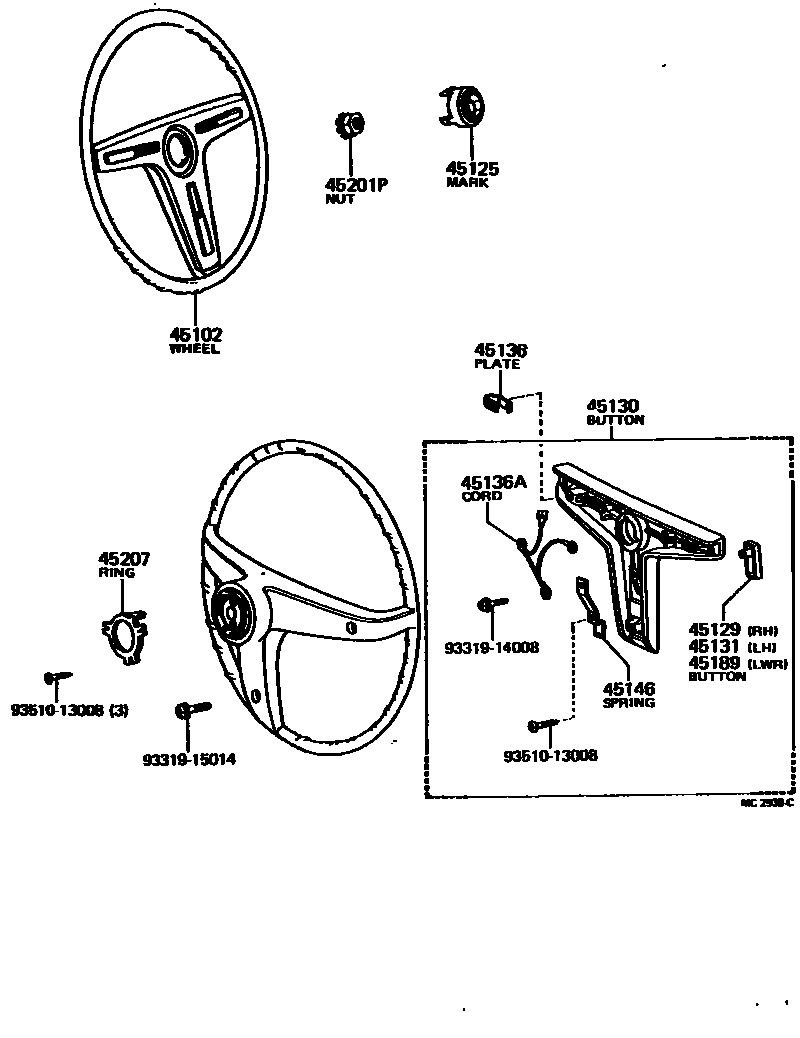

Toyota COROLLA Steering Wheel EPC diagram — MC2938C
Steering Wheel — MC2938C (197408 – 197908)

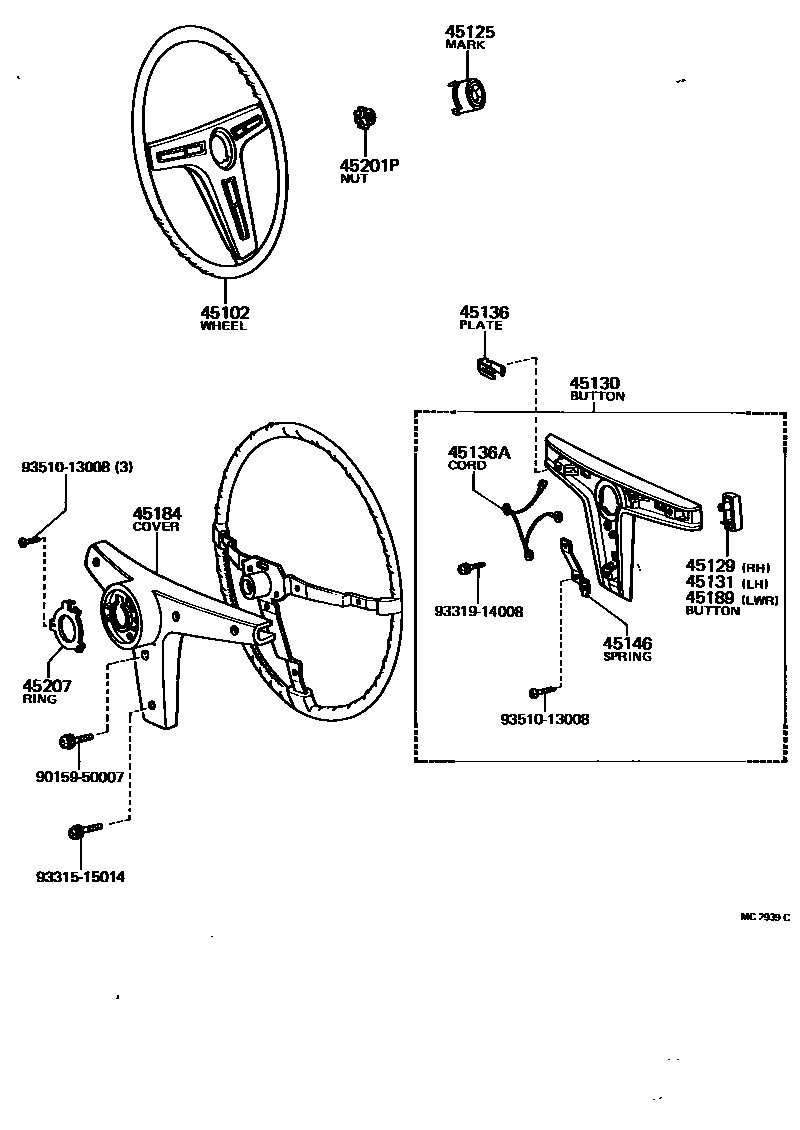

Toyota COROLLA Steering Wheel EPC diagram — MC2939C
Steering Wheel — MC2939C (197408 – 197908)

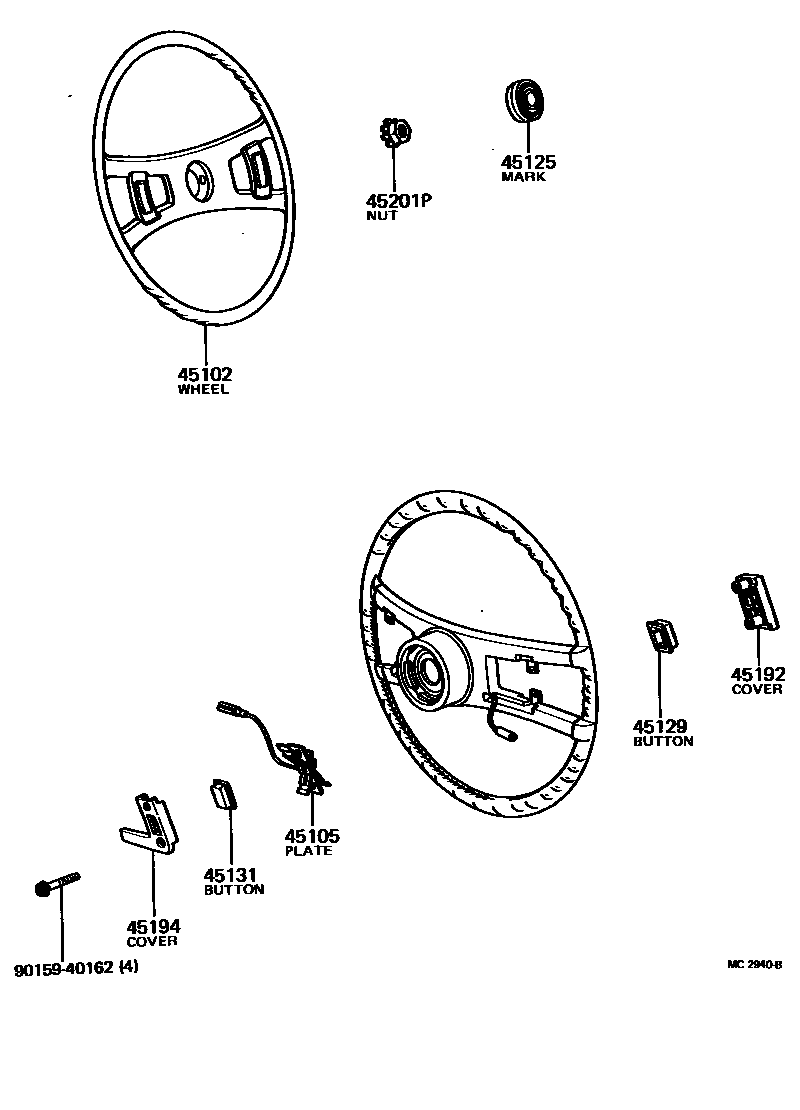

Toyota COROLLA Steering Wheel EPC diagram — MC2940B
Steering Wheel — MC2940B (197408 – 197908)

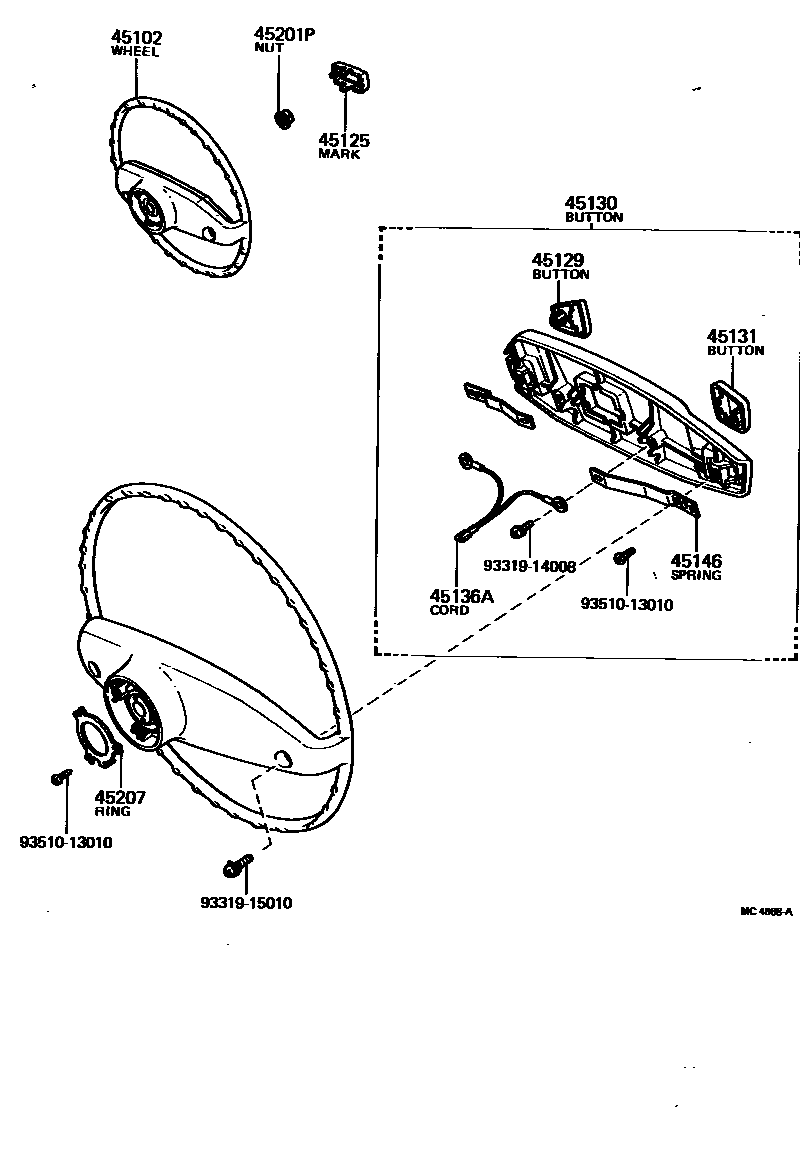

Toyota COROLLA Steering Wheel EPC diagram — MC4668A
Steering Wheel — MC4668A (197701 – 197908)

PNC and OE references

PNCPart nameOE numbers
45102Steering wheel sub-assembly45100-12130 · 45100-12131 · 45100-12150 · 45100-12160 · 45100-12161 · 45100-12200 · 45100-12201
45105No. 1 horn button contact piece sub-assembly45105-14010
45125Steering wheel trim cover markings45125-12070 · 45125-12090 · 45125-12130 · 45125-12150
45129Speaker button No. 245131-12060 · 45131-12070 · 45131-12080 · 45131-12110 · 45131-12111 · 45131-12120 · 45131-12130
45130Speaker button assembly45130-12120 · 45130-12121 · 45130-12140 · 45130-12180
45131Speaker button No. 145129-12030 · 45131-12060 · 45131-12070 · 45131-12080 · 45131-12110 · 45131-12120 · 45131-12130
45136horn button contact piece45136-12070 · 45136-12080
45136AWire (for speaker contact ring)90945-02026 · 90945-02027
45146Horn button contact spring45146-12020 · 45146-12021 · 45146-12030 · 45146-12040
45189Speaker button No. 345131-12070 · 45131-12080 · 45131-12120 · 45131-12130
45201PSteering wheel fixing nut90179-12086
45207Speaker contact ring45176-20030
