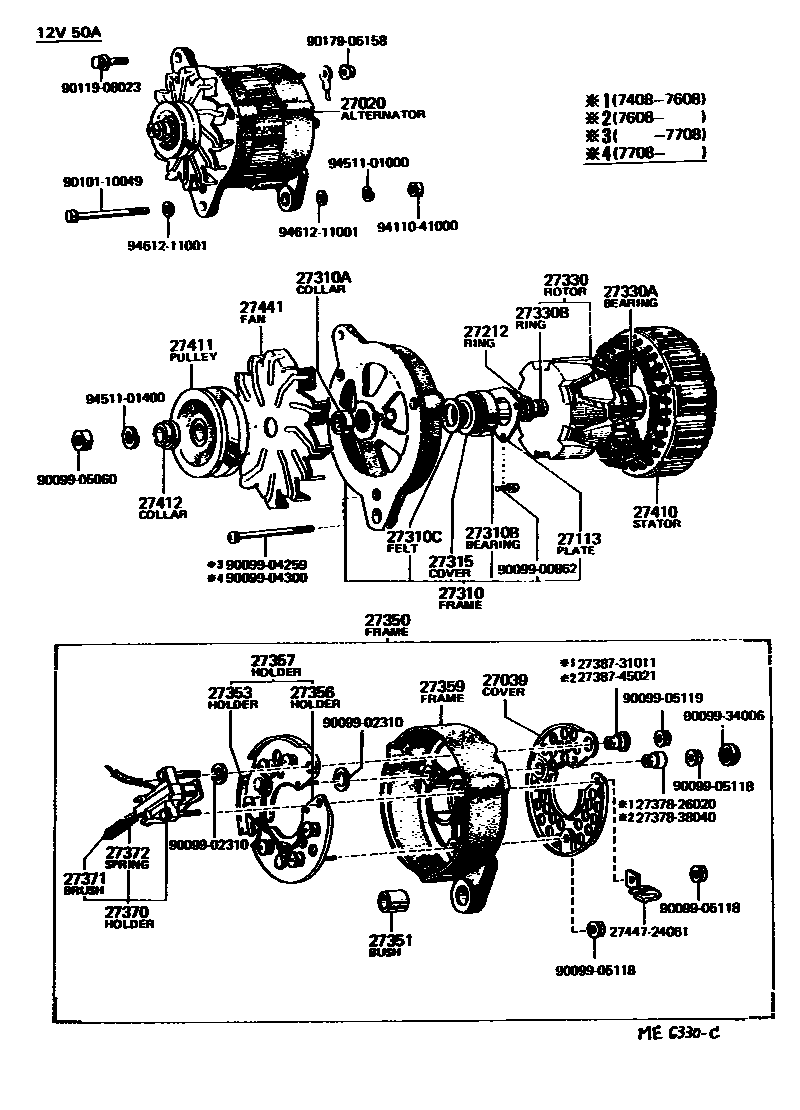

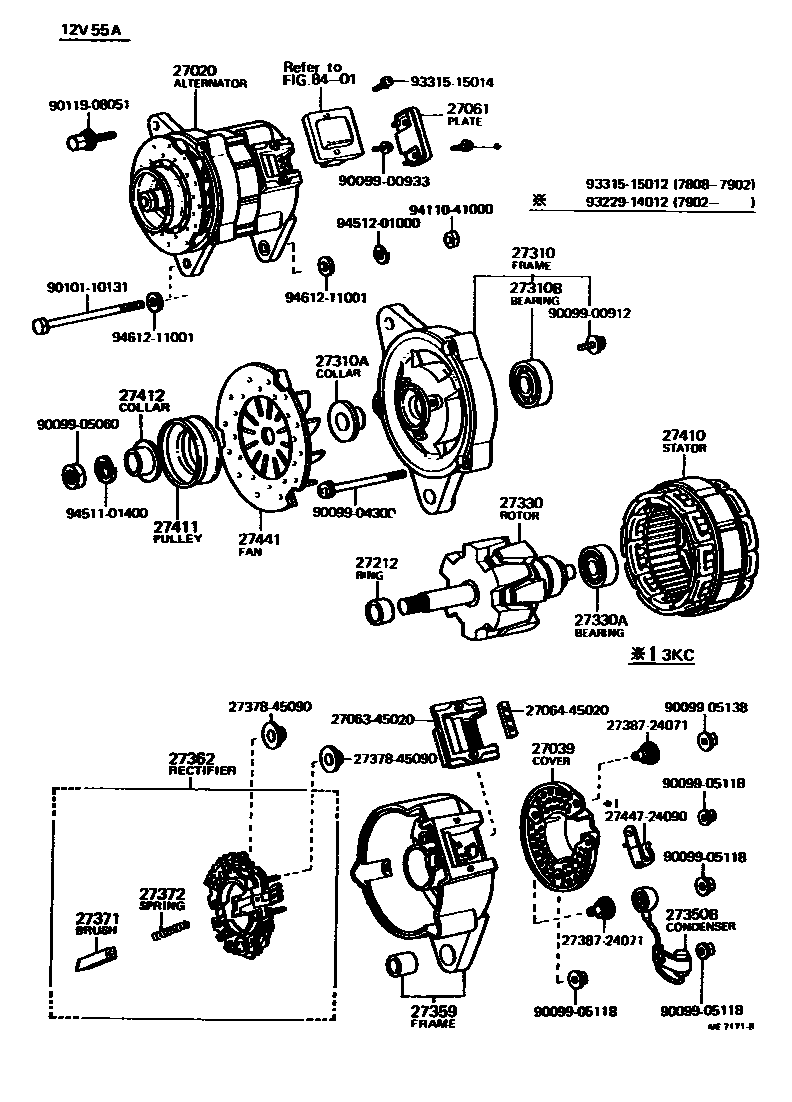

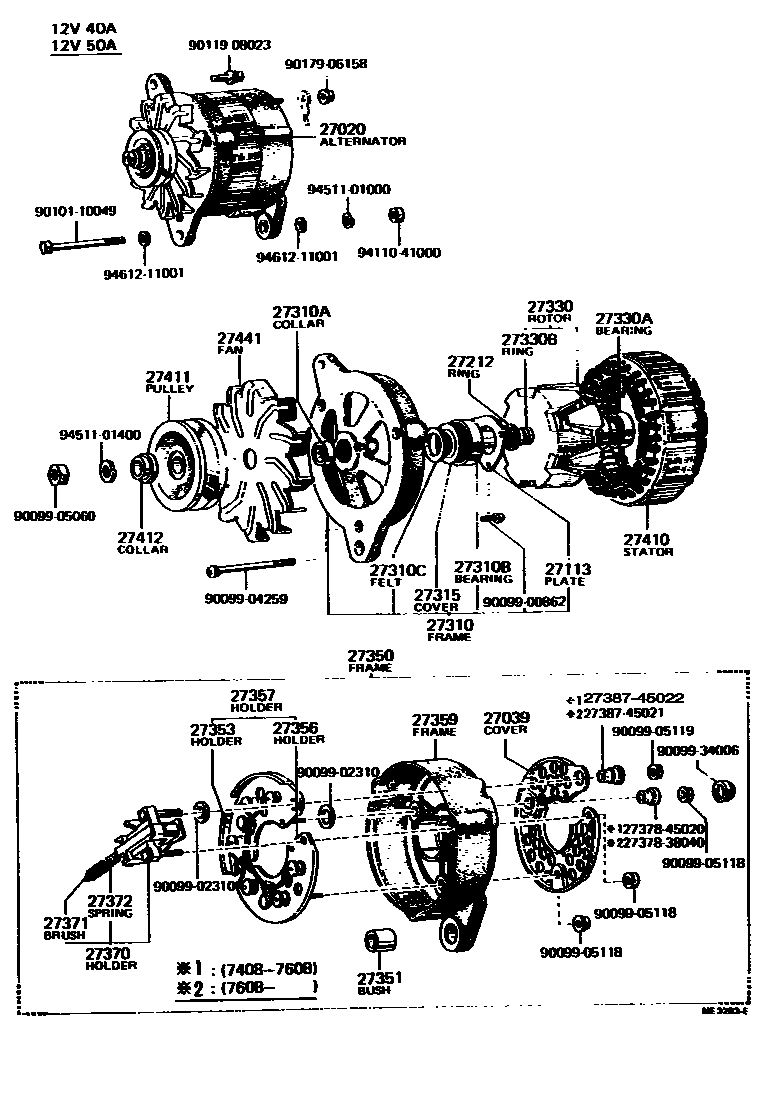

Toyota COROLLA Alternator — Figure 1903
Toyota COROLLA EPC diagram 1903, Alternator, with 3 images and 28 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27020 | Alternator Assembly | 27020-24070 · 27020-24071 · 27020-24080 · 27020-24081 · 27020-24090 · 27020-24091 · 27020-26050 · 27020-26051 · 27020-26060 · 27020-26061 · 27020-26090 · 27020-26091 · 27020-26100 · 27020-26101 · 27020-28010 · 27020-28011 · 27020-28012 · 27020-36071 |
| 27039 | Alternator Rear End Cover | 27039-15010 · 27039-26020 · 27039-26021 · 27039-36070 · 27039-45110 |
| 27061 | Regulator cover | 27062-45020 · 27062-45050 |
| 27113 | Generator bearing block | 27312-31011 |
| 27212 | Spacer ring (for generator rotor) | 27039-15010 · 27212-39050 · 27412-45070 |
| 27310 | Alternator Drive End Frame Assembly | 27310-24030 · 27310-24070 · 27310-24071 · 27310-24090 · 27310-26101 · 27310-34030 · 27310-38061 |
| 27310A | Collar or nut (for generator drive end cover) | 27412-31040 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90099-10013 · 90099-10109 · 90099-10114 · 90099-10115 |
| 27310C | Felt pad (for generator drive end cover) | 90099-02004 |
| 27315 | Generator No. 1 felt pad inner cover | 27313-31011 |
| 27330 | Alternator Rotor Assembly | 27330-26050 · 27330-43012 · 27330-45020 · 27330-45070 · 27330-45090 |
| 27330A | Bearings (for generator rotor) | 90099-10103 · 90099-10111 · 90099-10116 · 97110-06201 |
| 27330B | Snap ring (for generator rotor) | 90099-07048 |
| 27350 | Rectifier end frame assembly | 27350-24070 · 27350-24071 · 27350-24080 · 27350-24081 · 27350-26050 · 27350-26051 · 27350-26060 · 27350-26061 · 27350-26090 · 27350-26100 · 27350-26101 · 27350-36071 · 27350-38051 |
| 27350B | generator capacitor | 90099-52065 |
| 27351 | Bushing (for generator rectifier end frame) | 27351-25010 · 27351-38051 |
| 27353 | Generator positive rectifier frame | 27353-24071 · 27353-26100 · 27353-26101 · 27353-36070 · 27353-38012 · 27353-38050 · 27353-44040 · 27353-45020 |
| 27356 | Generator negative rectifier frame | 27356-24071 · 27356-26020 · 27356-26100 · 27356-26101 · 27356-36070 · 27356-38050 · 27356-44040 · 27356-45020 |
| 27357 | Generator rectifier frame | 27357-26100 · 27357-36070 · 27357-38012 · 27357-38050 · 27357-44040 · 27357-45020 |
| 27359 | Generator rectifier end frame | 27359-24071 · 27359-24090 · 27359-24091 · 27359-26020 · 27359-26050 · 27359-28010 · 27359-38050 · 27359-44032 · 27359-45121 · 27359-45122 |
| 27362 | Rectifier assembly with brushes | 27362-24090 · 27362-28010 · 27362-41080 |
| 27370 | Alternator Brush Holder Assembly | 27370-24071 · 27370-26020 · 27370-38041 · 27370-45020 · 27370-45061 |
| 27371 | Generator brushes | 27371-31011 · 27371-44070 |
| 27372 | Generator brush spring | 27372-31011 · 90099-17114 |
| 27410 | Generator stator assembly | 27410-26020 · 27410-26030 · 27410-34050 · 27410-41080 · 27410-44040 |
| 27411 | Alternator Pulley | 27411-25010 · 27411-31042 |
| 27412 | Isolator collar (for generator pulley) | 27412-44030 |
| 27441 | generator fan | 27441-34030 · 27441-45110 |
