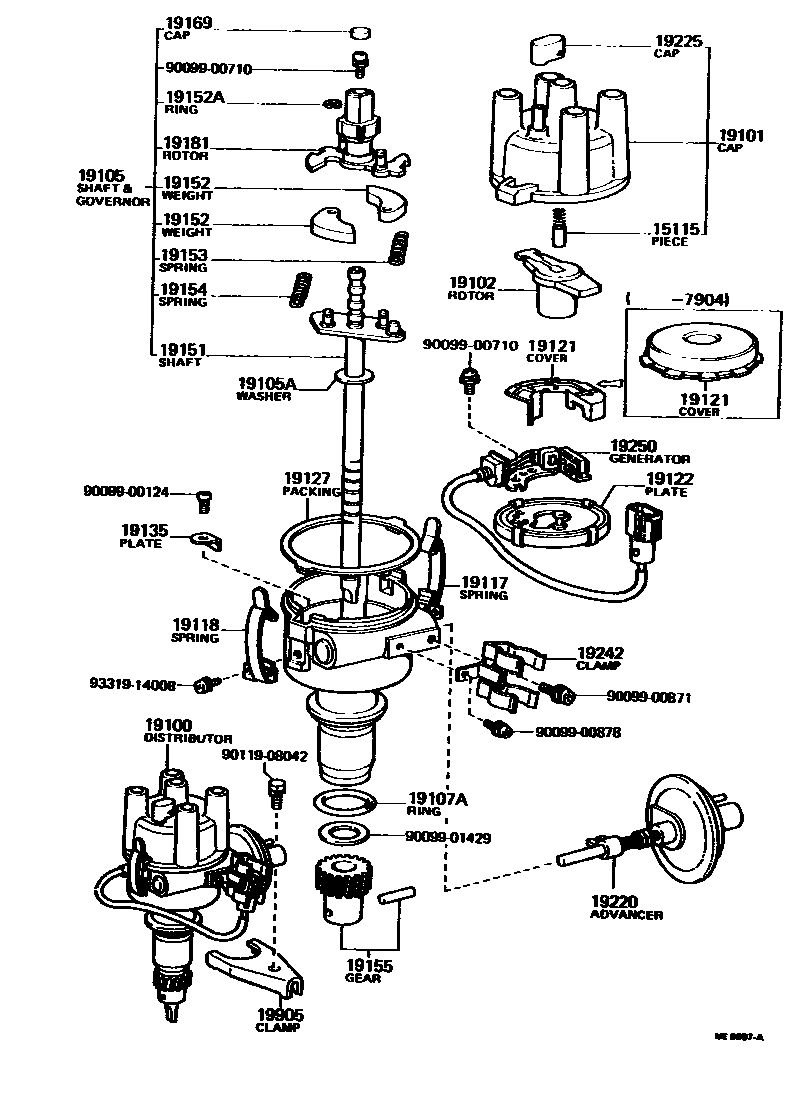

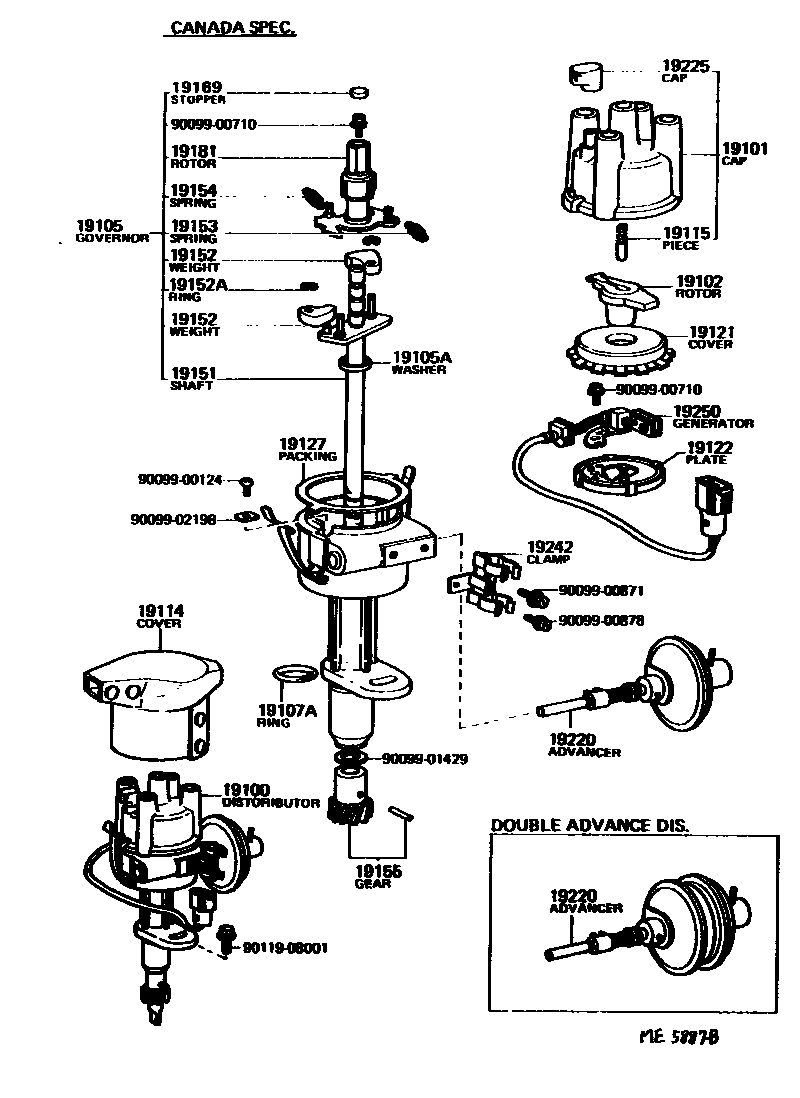

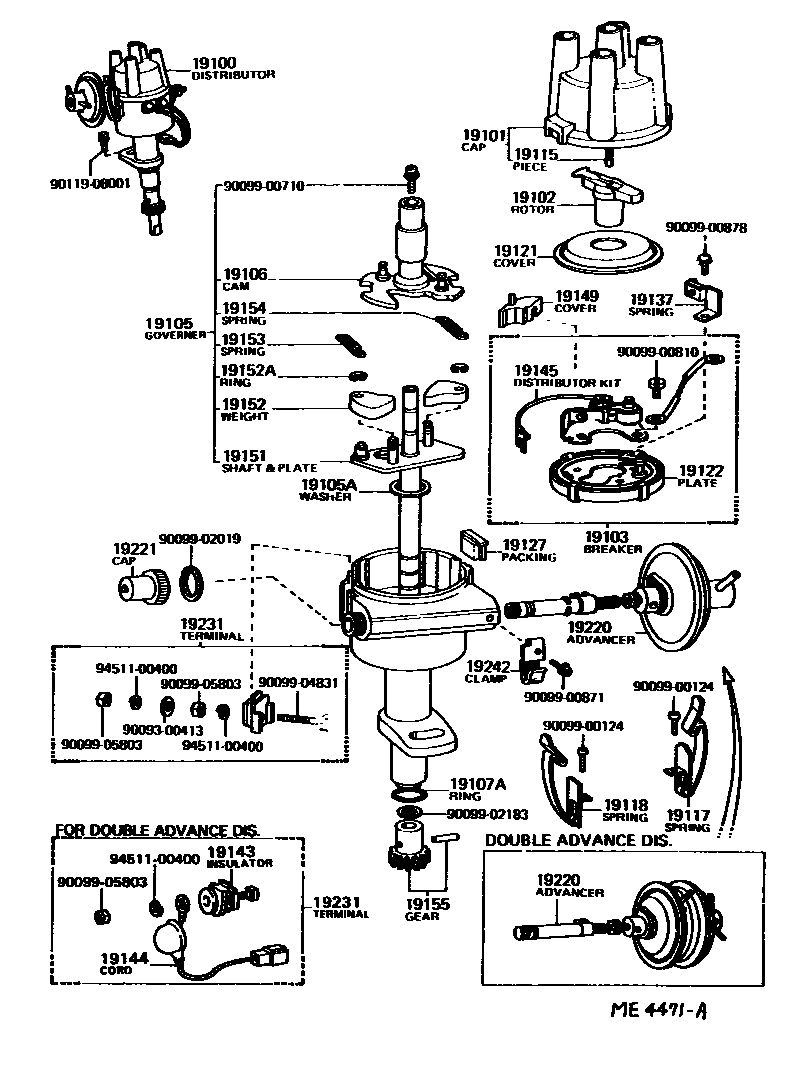

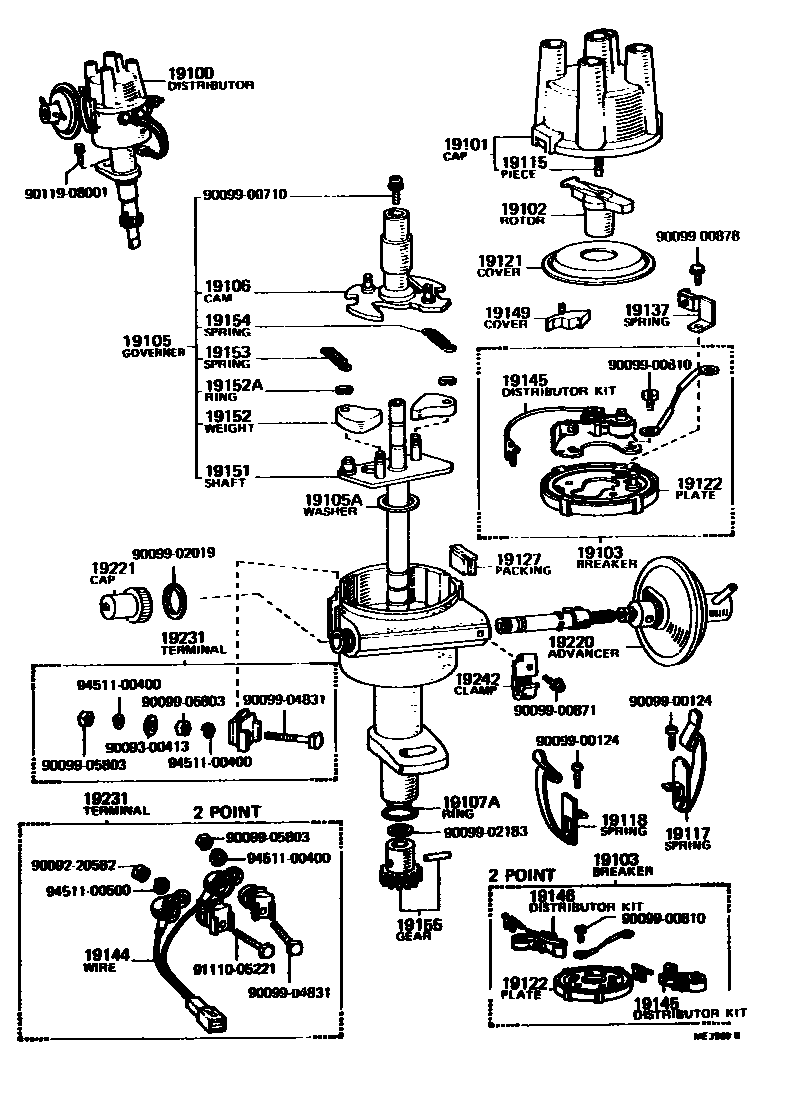

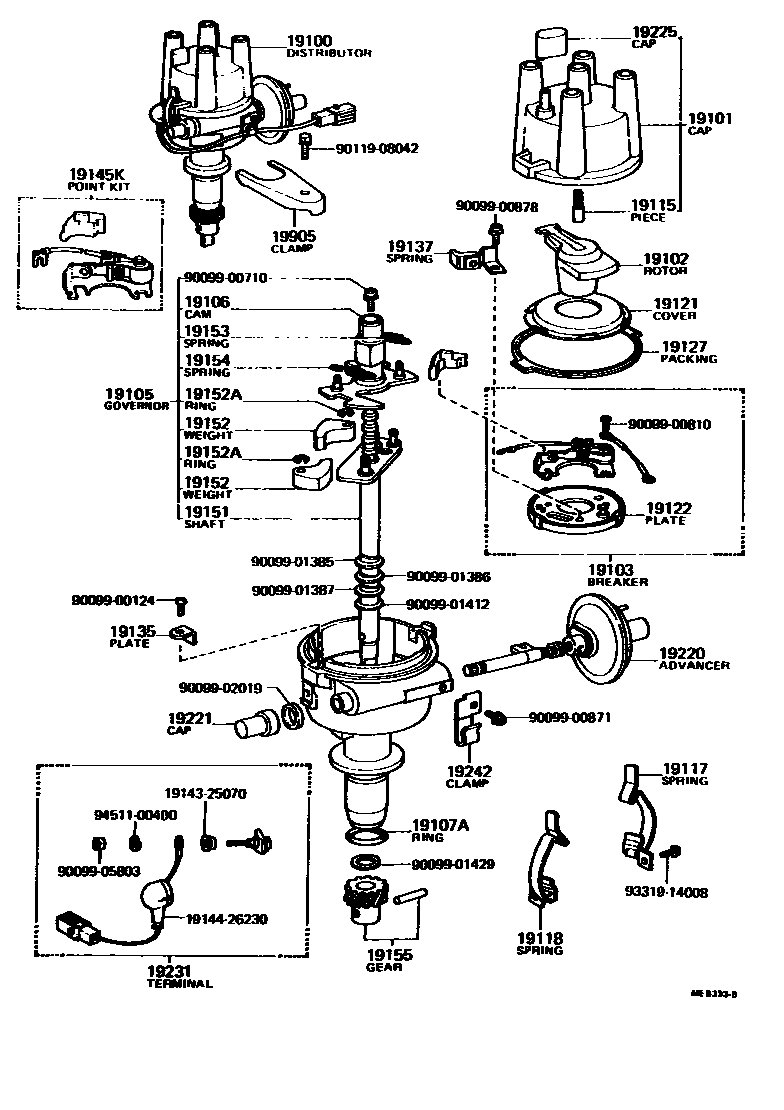

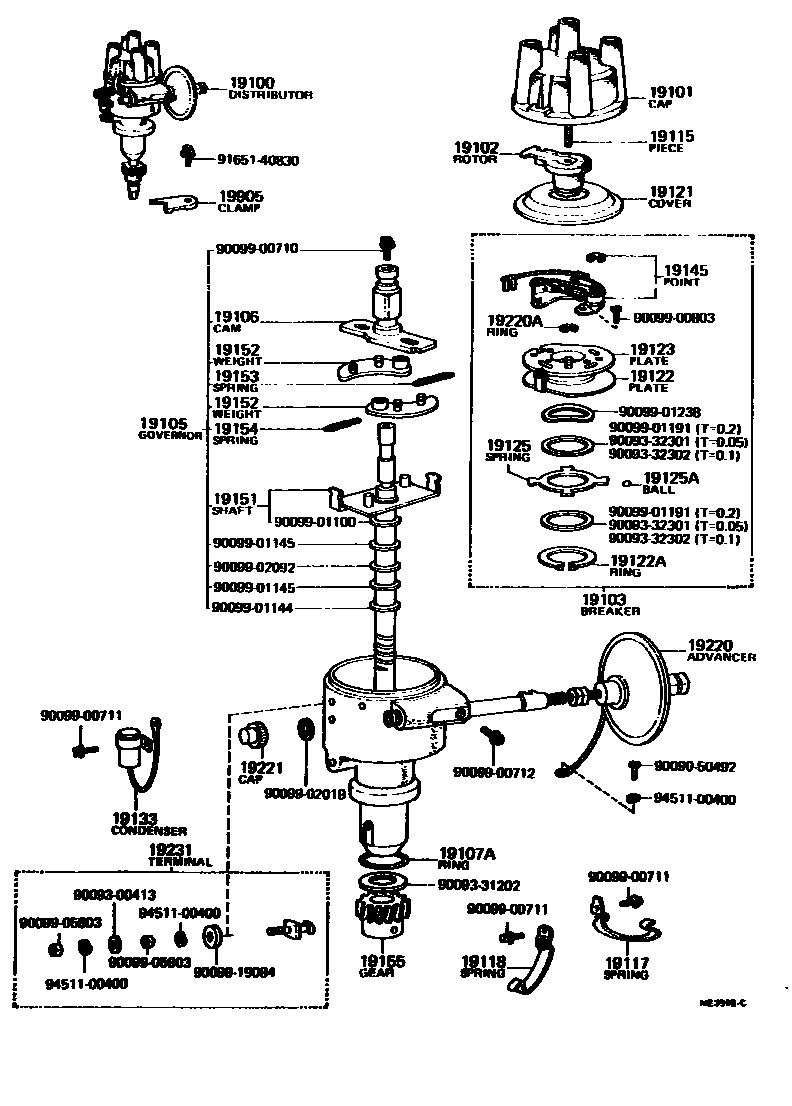

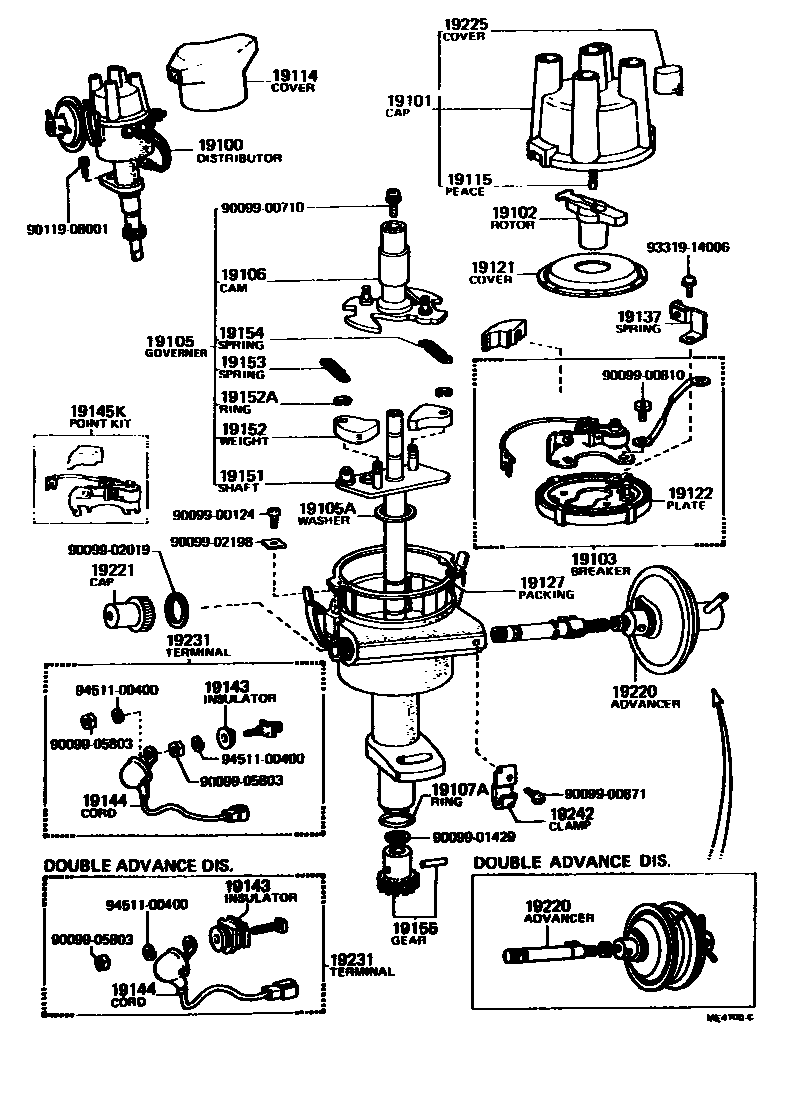

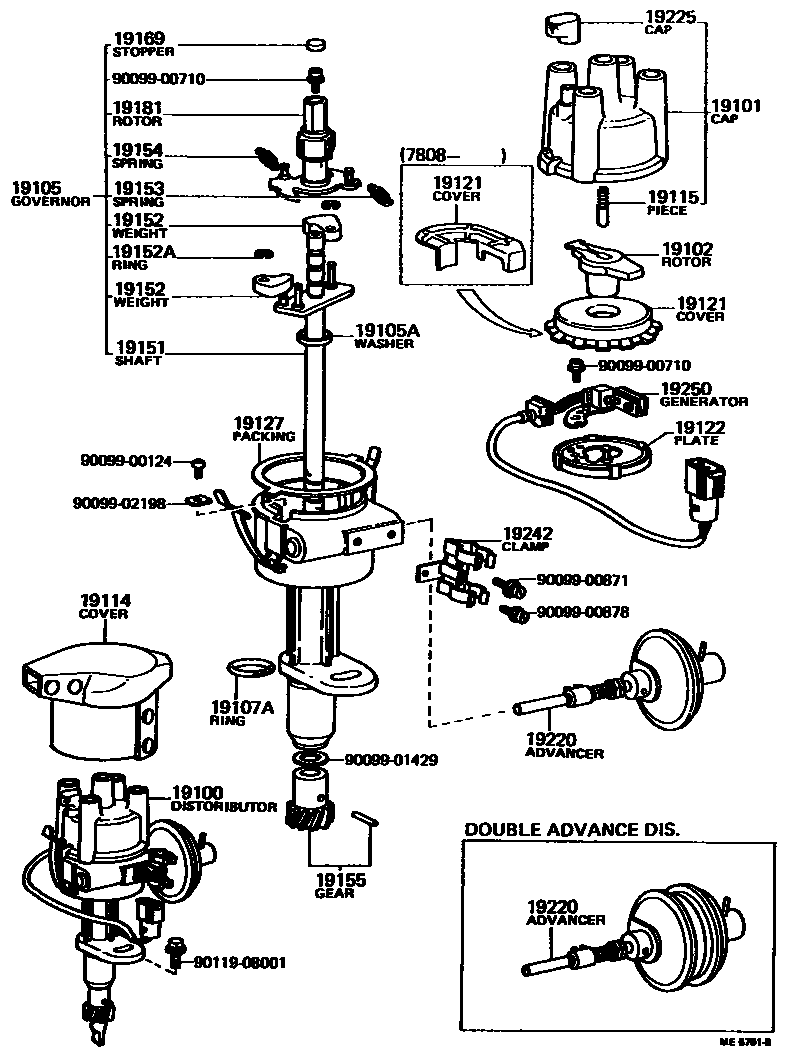

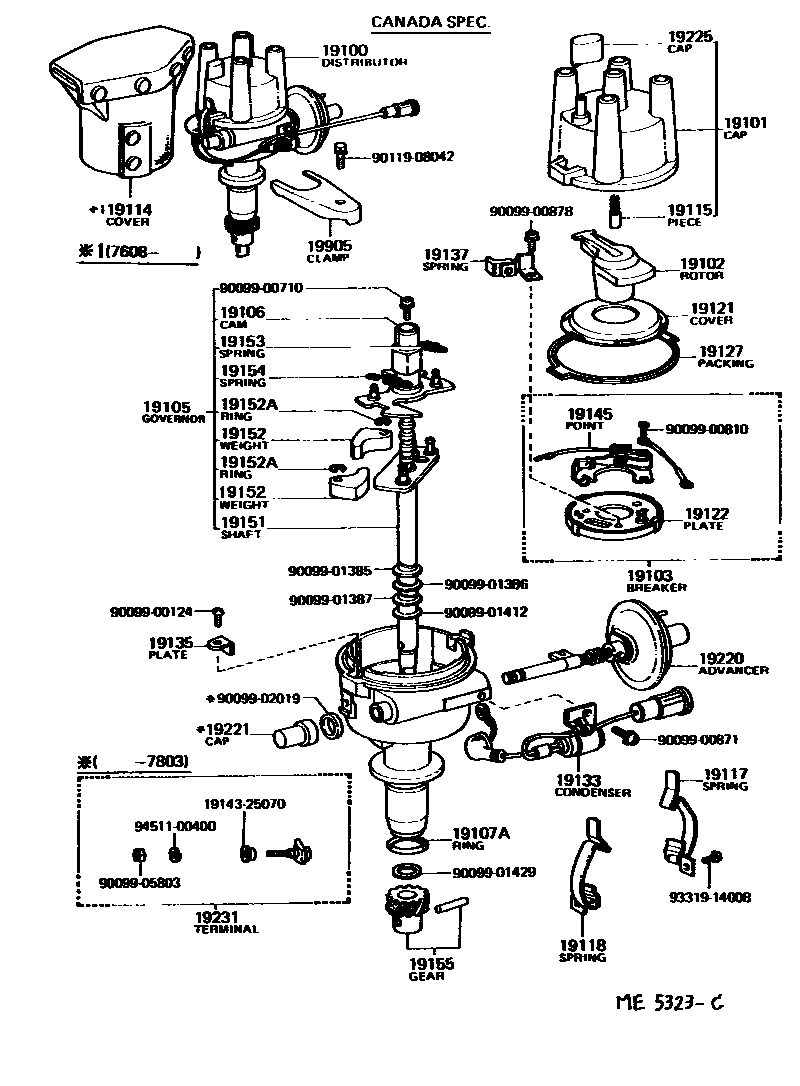

Toyota COROLLA 分电器 — Figure 1902
Toyota COROLLA EPC diagram 1902, 分电器, with 9 images and 44 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 19100 | Distributor assembly | 19100-24013 · 19100-24130 · 19100-24140 · 19100-24141 · 19100-24160 · 19100-24180 · 19100-24200 · 19100-26110 · 19100-26111 · 19100-26112 · 19100-26120 · 19100-26121 · 19100-26122 · 19100-26130 · 19100-26200 · 19100-26201 · 19100-26202 · 19100-26230 · 19100-26231 · 19100-26232 · 19100-26240 · 19100-26241 · 19100-26260 · 19100-26261 · 19100-26270 · 19100-26271 · 19100-26280 · 19100-26290 |
| 19101 | Distributor cover sub-assembly | 19101-21011 · 19101-25070 · 19101-31013 · 19101-33013 · 19101-38011 |
| 19102 | Distributor flame head sub-assembly | 19102-22010 · 19102-26150 · 19102-33012 |
| 19103 | Distributor breaker sub-assembly | 19103-22011 · 19103-33013 · 19103-34150 · 19103-38011 |
| 19105 | Speed governor sub-assembly | 19105-24013 · 19105-24130 · 19105-24140 · 19105-24160 · 19105-26071 · 19105-26110 · 19105-26120 · 19105-26130 · 19105-26200 · 19105-26230 · 19105-26231 · 19105-26232 · 19105-26240 · 19105-26241 · 19105-26260 · 19105-26270 · 19105-26280 · 19105-26290 |
| 19105A | Thrust washer (for governor shaft) | 90099-01385 · 90099-01386 · 90099-01387 · 90099-01412 |
| 19106 | Distributor cam sub-assembly | 19106-26010 · 19106-26130 · 19106-33021 · 19106-34120 · 19106-38010 · 19106-38011 · 19106-40021 · 19106-88220 |
| 19107A | Distributor housing O-ring | 90099-14020 |
| 19114 | Waterproof cover (for distributor) | 19114-24020 · 19114-26010 |
| 19115 | Distributor cover center piece | 19115-50010 |
| 19117 | Distributor cover spring A | 19117-24080 · 19117-30030 · 19117-33011 |
| 19118 | Distributor cover spring B | 19117-24080 · 19118-30030 · 19118-33011 |
| 19121 | dust cover | 19121-10010 · 19121-25070 · 19121-26230 · 19121-27020 · 19121-33011 · 19121-38030 · 19121-38040 |
| 19122 | Distributor fixing plate | 19122-29021 · 19122-33013 · 19122-34150 · 19122-45070 |
| 19122A | Snap ring (for distributor fixing plate) | 90099-07081 |
| 19123 | Distributor breaker board | 19123-41011 |
| 19125 | Spring (for distributor fixing plate) | 19125-30010 |
| 19125A | Distributor fixing plate steel ball | 90099-12003 |
| 19127 | Dust seal | 19127-25070 · 19127-88222 · 19127-88227 |
| 19133 | Distributor capacitor | 19133-10010 · 90099-52060 · 90099-52062 |
| 19135 | fixed plate | 19135-24080 |
| 19137 | Shock absorber spring sub-assembly | 19137-33011 · 19137-33012 |
| 19143 | Terminal Insulator | 19143-25070 · 19143-26110 |
| 19144 | Distributor breaker lead | 19144-26110 · 19144-26130 · 19144-26230 |
| 19145 | Distributor contacts | 19145-26060 · 19145-34150 |
| 19145K | contact assembly | 04191-41010 |
| 19146 | No. 2 distributor assembly | 19145-34160 |
| 19149 | contact cover | 19149-26130 · 19149-41080 |
| 19151 | governor shaft | 19151-22031 · 19151-24081 · 19151-25011 |
| 19152 | Speed regulator weight | 19152-32010 · 19152-33011 · 19152-45060 |
| 19152A | Snap ring (for governor weight) | 90099-07104 |
| 19153 | A governor spring | 19153-24012 · 19153-24130 · 19153-24140 · 19153-24160 · 19153-26071 · 19153-26110 · 19153-26120 · 19153-26130 · 19153-26200 · 19153-26230 · 19153-26231 · 19153-26232 · 19153-26260 · 19153-26270 · 19153-26280 · 19153-44011 |
| 19154 | B governor spring | 19153-24012 · 19153-24130 · 19153-24140 · 19153-24160 · 19153-26232 · 19154-24160 · 19154-26110 · 19154-26120 · 19154-26130 · 19154-26200 · 19154-26230 · 19154-26231 · 19154-26240 · 19154-26260 · 19154-26270 · 19154-26280 |
| 19155 | Distributor spiral gear | 19195-24020 · 19195-24081 · 19195-25011 |
| 19169 | Cam grease stop | 19169-32010 |
| 19181 | Distributor signal distributor | 19181-24160 · 19181-26231 · 19181-26232 · 19181-26241 · 19181-26260 · 19181-26270 · 19181-26280 · 19181-26290 |
| 19220 | Distributor vacuum advance device assembly | 19220-24070 · 19220-24130 · 19220-24160 · 19220-24180 · 19220-26110 · 19220-26120 · 19220-26200 · 19220-26230 · 19220-26231 · 19220-26232 · 19220-26240 · 19220-26241 · 19220-26260 · 19220-26270 · 19220-26280 · 19220-26290 |
| 19220A | Snap ring (for distributor vacuum advance device) | 90099-07104 |
| 19221 | Distributor regulator cover | 19221-30030 · 19221-45060 |
| 19225 | rubber cap | 19225-38011 |
| 19231 | Distributor terminals | 19132-26110 · 19132-38010 · 19231-22010 · 19231-24130 · 19231-24140 · 19231-25070 · 19231-33011 · 19232-26130 |
| 19242 | Cable clip | 19242-26110 · 19242-26231 · 19242-26250 · 19242-26260 · 19242-61061 |
| 19250 | Signal generator assembly | 19250-26260 |
| 19905 | Distributor clip sub-assembly | 19955-24010 · 19955-33010 |
