Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 7 images and 24 PNC and OE references.

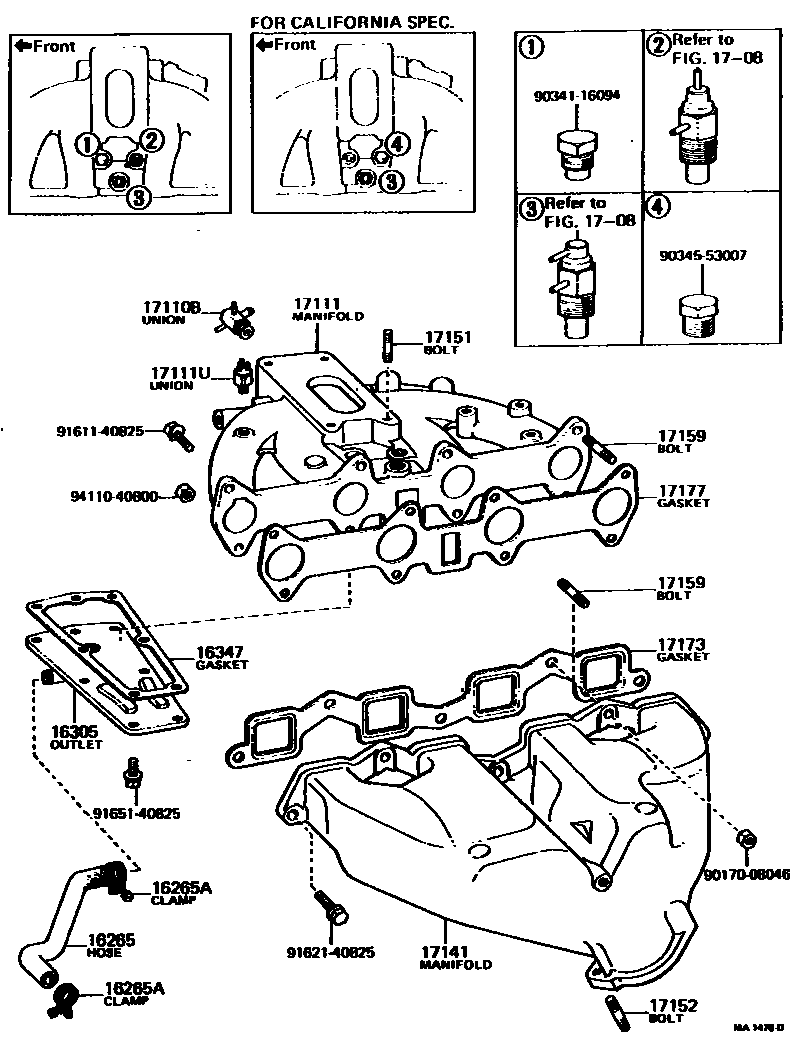

Toyota COROLLA Manifold EPC diagram — MA1478D
Manifold — MA1478D (197408 – 197608)

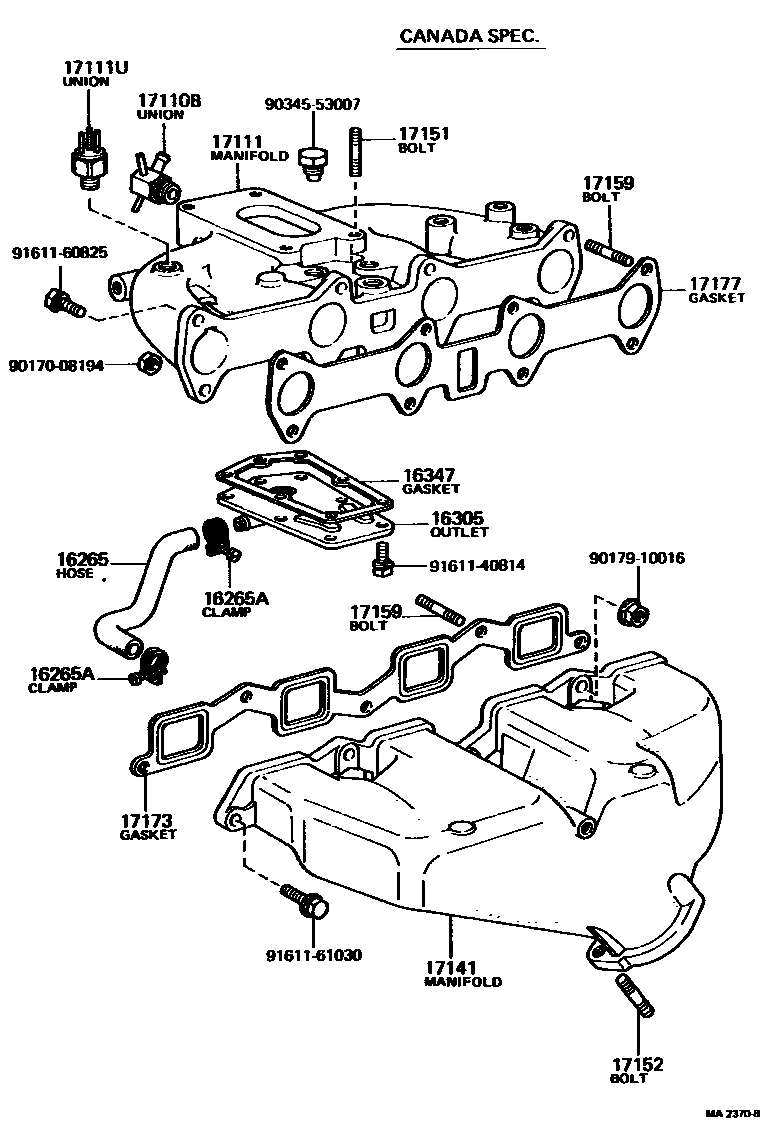

Toyota COROLLA Manifold EPC diagram — MA2370B
Manifold — MA2370B (197608 – 197708)

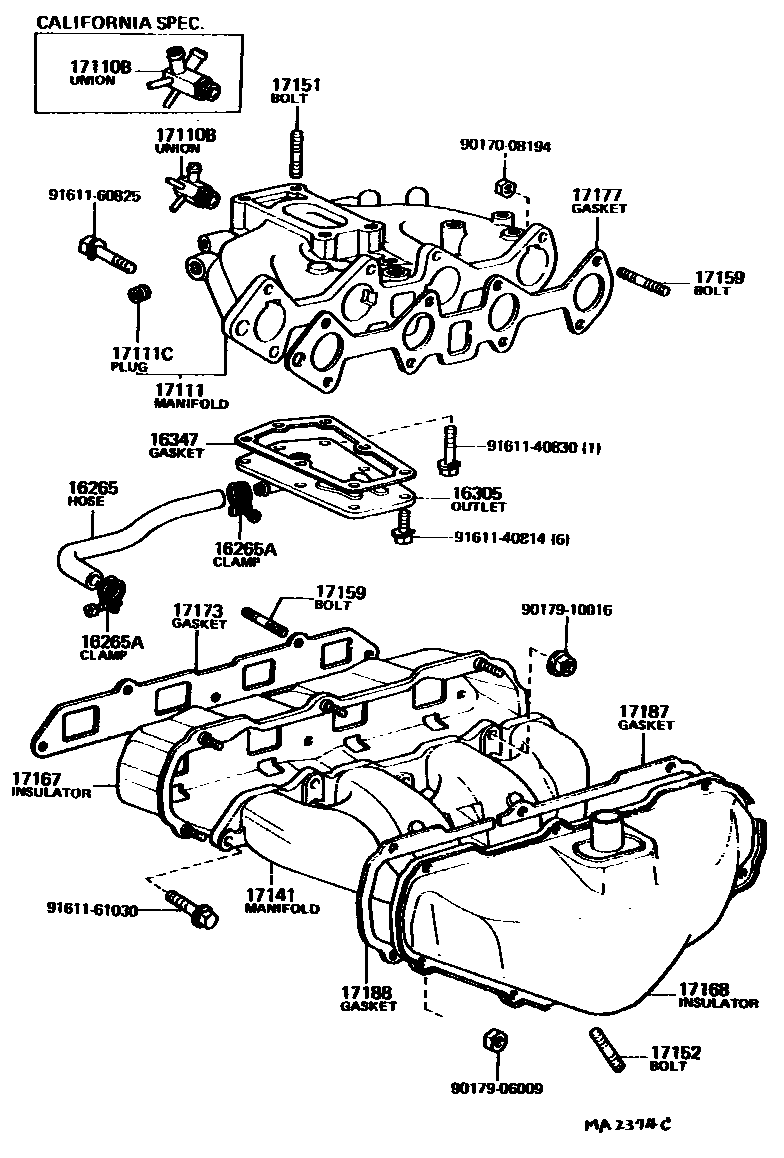

Toyota COROLLA Manifold EPC diagram — MA2374C
Manifold — MA2374C (197608 – 197708)

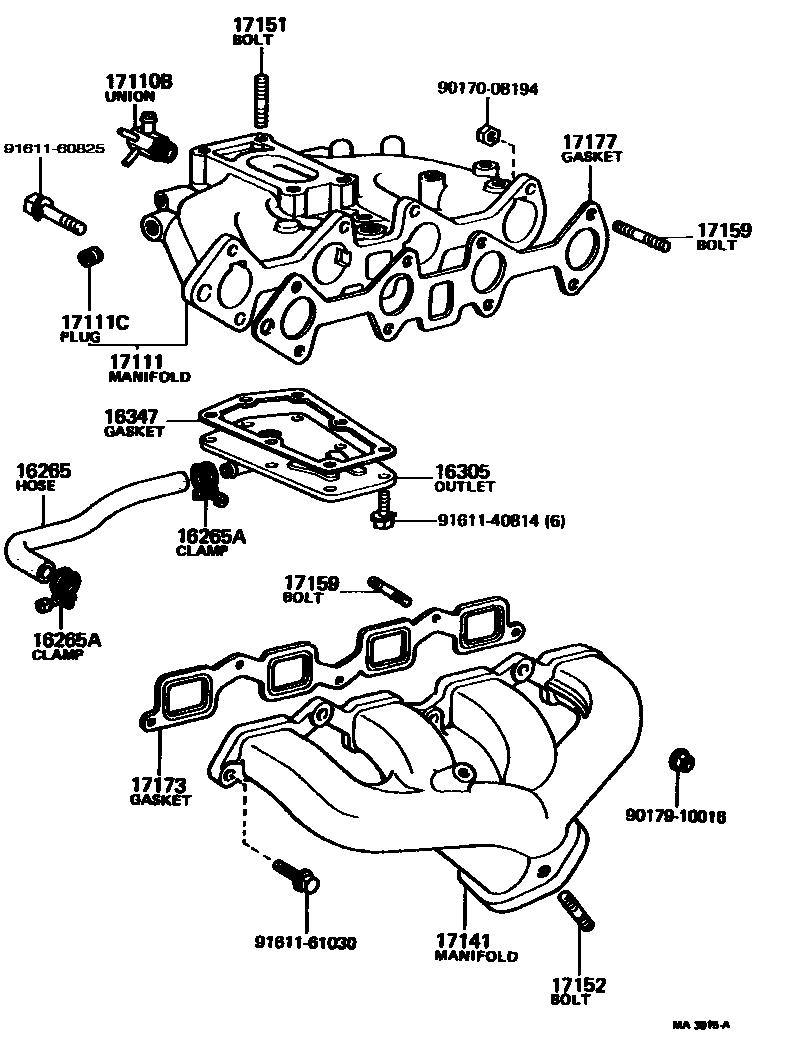

Toyota COROLLA Manifold EPC diagram — MA3015A
Manifold — MA3015A (197708 – 197908)

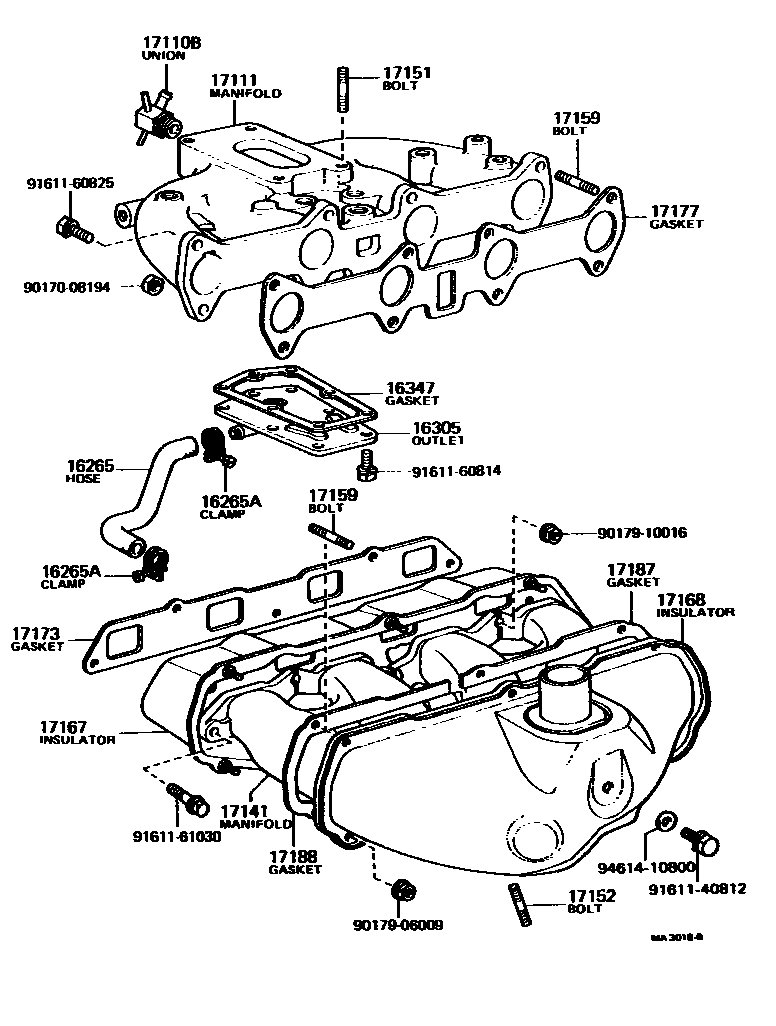

Toyota COROLLA Manifold EPC diagram — MA3016B
Manifold — MA3016B (197708 – 197908)

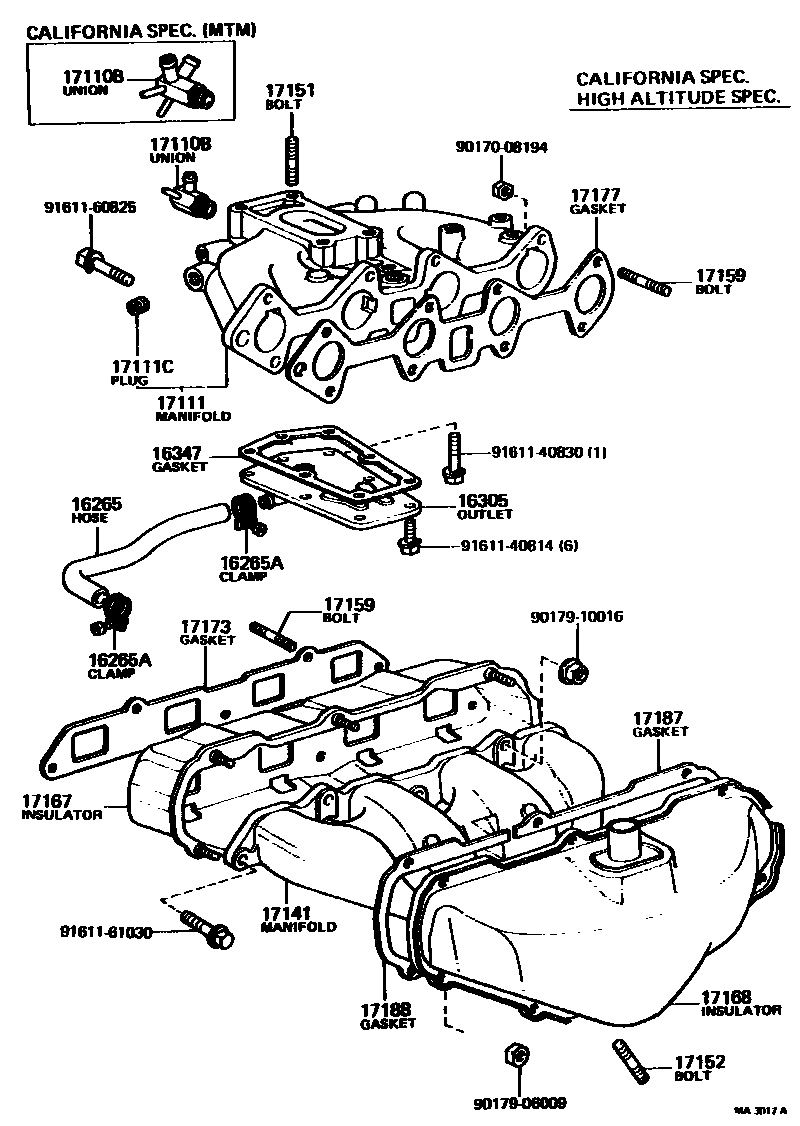

Toyota COROLLA Manifold EPC diagram — MA3017A
Manifold — MA3017A (197708 – 197808)

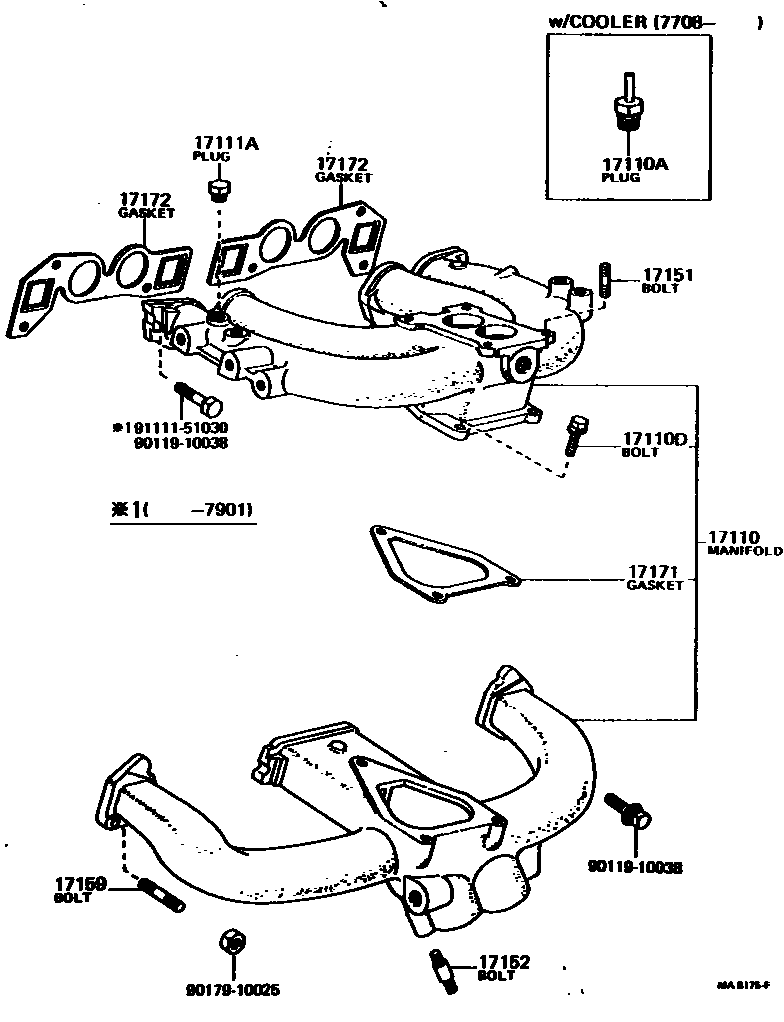

Toyota COROLLA Manifold EPC diagram — MA8175F
Manifold — MA8175F (197408 – 197908)

PNC and OE references

PNCPart nameOE numbers
16265Intake manifold water hose16261-26010 · 16261-26011 · 90445-21611
16265AHose clamp or clip (for intake manifold water hose)96111-10220
16305Water bypass outlet sub-assembly16305-25011
16347water bypass liner16347-25011
17110Manifold assembly17110-24040 · 17110-24042 · 17110-24043 · 17110-24080
17110AVacuum hose connector90404-51093
17110BFitting (for vent hose to manifold)90404-09001 · 90404-09002 · 90404-10327 · 90404-10330 · 90404-53006 · 90404-53013 · 90404-53016 · 90404-53018 · 90404-53023
17110DBolts (for intake manifold to exhaust manifold)91611-40820 · 91611-60822
17111Intake Manifold17111-25903 · 17111-26020 · 17111-26050 · 17111-26051 · 17111-26900
17111ANo. 1 screw plug90345-51005 · 90345-51025
17111CNo. 3 screw plug90344-53008
17111UConnector (for vacuum switching valve)90917-11004
17141exhaust manifold17141-26040 · 17141-26061 · 17141-27010 · 17141-27011
17151Studs (for manifold to carburetor)90116-08010 · 90116-08023
17152Studs (for manifold to exhaust)90116-10007 · 90116-10017 · 90116-10042 · 92122-41022
17159Studs (for manifold to cylinder head)90116-08002 · 90116-08015 · 90116-08035 · 90116-08296 · 90116-10021 · 92122-41028 · 92122-61025
17167Exhaust manifold No. 1 heat shield17167-26010
17168Exhaust manifold No.2 insulation pad17902-26010 · 17902-26011
17171Gasket (intake manifold to exhaust manifold)17171-24010
17172Gasket (manifold to cylinder head)17172-24010 · 17172-24011
17173Gasket (exhaust manifold to cylinder head)17173-25010 · 17173-25012 · 17173-26010
17177No. 1 gasket (intake manifold to cylinder head)17177-25010 · 17177-25020 · 17177-25030
17187No. 1 insulation pad liner17187-26010
17188No. 2 insulation pad liner17188-26010
