Toyota COROLLA RADIATOR & WATER OUTLET — Figure 1603

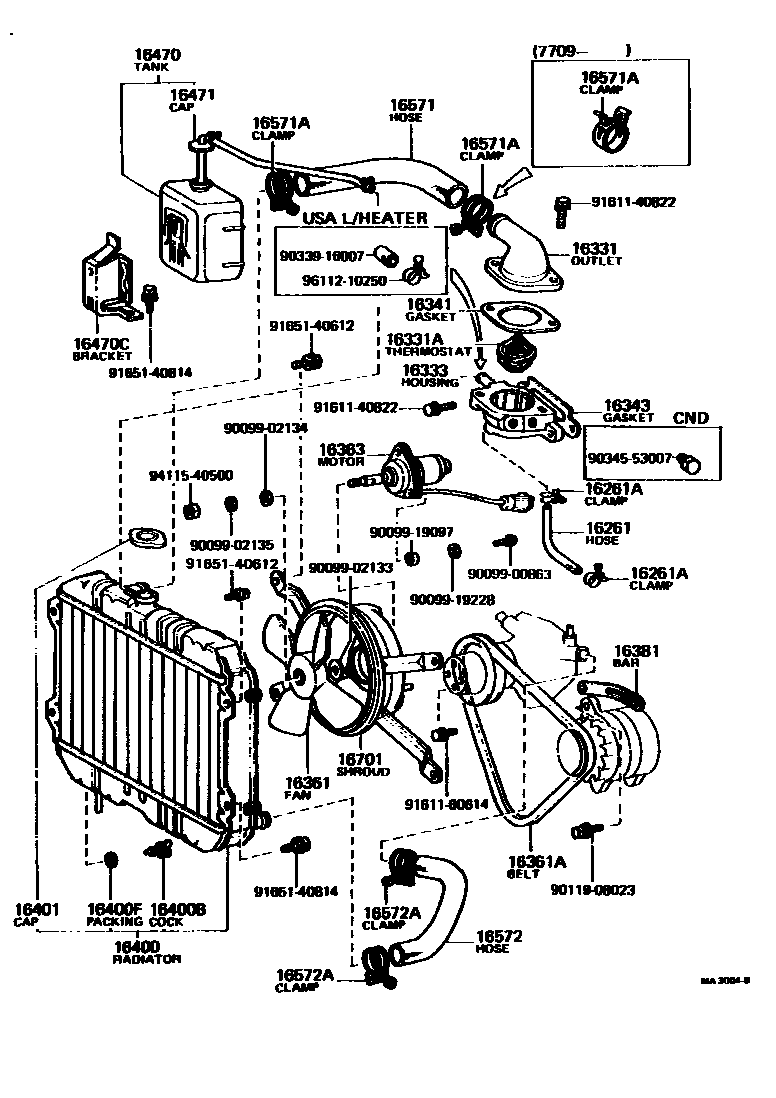

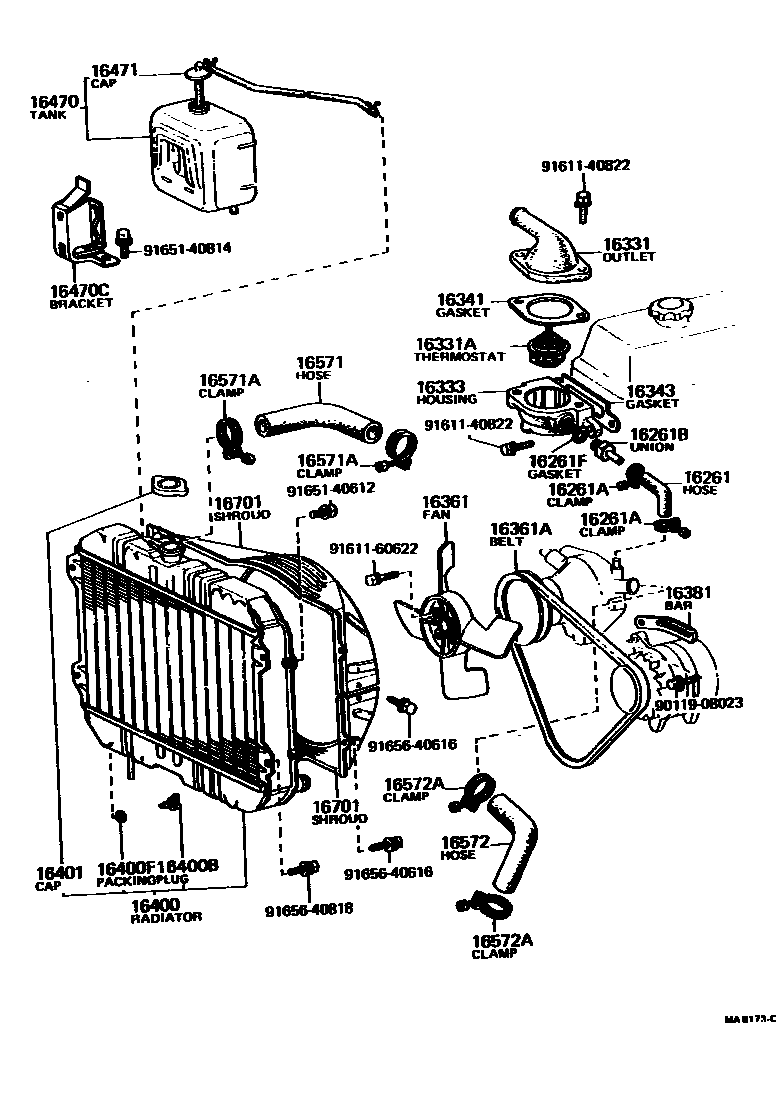

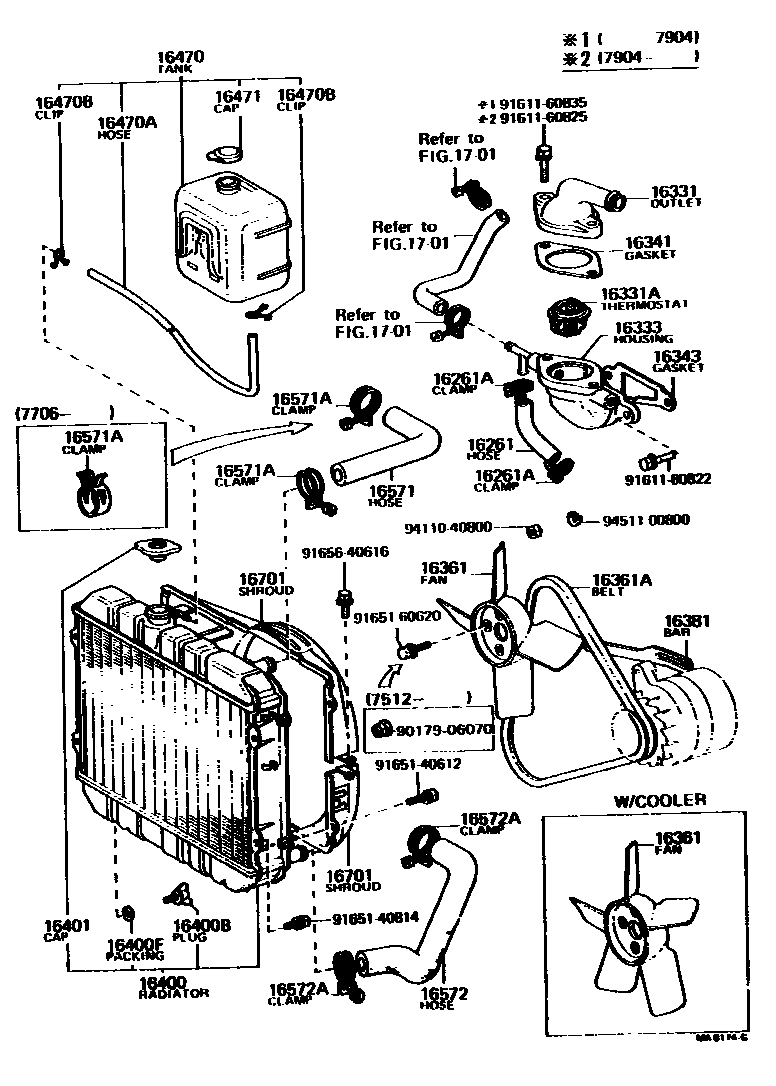

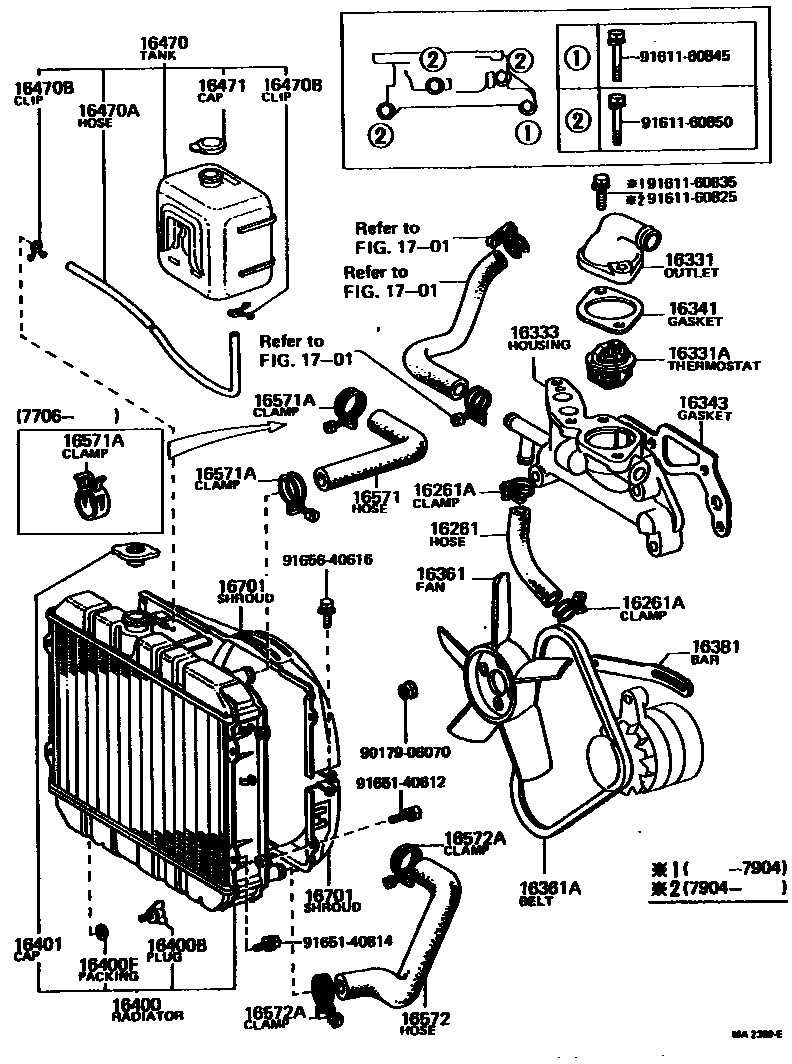

Toyota COROLLA EPC diagram 1603, RADIATOR & WATER OUTLET, with 5 images and 27 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 16261 | HOSE, WATER BY-PASS | 16261-13010 · 16261-22011 · 16261-25010 · 16261-25020 |
| 16261A | CLAMP OR CLIP, WATER BY-PASS HOSE | 90460-15001 · 96111-10220 · 96112-10140 · 96112-10220 |
| 16261B | Connector (for water bypass hose) | 90404-16162 |
| 16261F | Gasket (for water bypass hose) | 90430-16003 · 90430-16044 |
| 16331 | Water outlet | 16331-22030 · 16331-22031 · 16331-26030 · 16331-26031 · 16331-31010 |
| 16331A | thermostat | 90916-03035 · 90916-03036 · 90916-03037 · 90916-03040 · 90919-03034 |
| 16333 | Water outlet shell | 16303-25010 · 16303-26030 · 16303-26040 · 16303-26050 · 16333-24011 · 16333-24040 · 16333-24050 · 16333-24051 · 16333-24060 |
| 16341 | GASKET, WATER OUTLET | 16341-13010 · 16341-13011 · 16341-22010 · 16341-38010 · 16341-49010 |
| 16343 | Outlet shell gasket | 16343-22010 · 16343-26010 |
| 16361 | Fan | 16361-13030 · 16361-14010 · 16361-24030 · 16361-24031 · 16361-24050 · 16361-24060 · 16361-26020 · 16361-26030 · 16361-26040 · 16361-31021 · 16361-31030 |
| 16361A | V-belts (for fans and generators) | 99321-00840 · 99331-00885 · 99331-00890 · 99521-10839 · 99521-10843 · 99521-10851 · 99521-10860 |
| 16363 | cooling fan motor | 16363-13020 · 16363-24010 · 16363-24011 · 16363-24012 · 16363-24013 · 16363-24020 · 16363-24021 · 16363-24022 |
| 16381 | Fan belt adjustment lever | 16381-24011 · 16381-25010 |
| 16400 | Radiator assembly | 16400-24140 · 16400-24210 · 16400-26060 · 16400-26061 · 16400-26062 · 16400-26070 · 16400-26071 · 16400-26072 · 16400-26073 · 16400-26080 · 16400-26081 · 16400-26082 · 16400-26090 · 16400-26091 · 16400-26092 · 16400-26093 |
| 16400B | Radiator drain switch screw plug | 90910-09054 |
| 16400F | Seal (for radiator drain switch) | 96710-01007 |
| 16401 | Radiator cover sub-assembly | 16401-36010 · 16401-36011 |
| 16470 | Radiator reservoir assembly | 16470-24031 · 16470-24032 · 16470-25030 |
| 16470A | Hoses or tubes (for radiator reservoir) | 90445-12021 |
| 16470B | Clip or clip (for radiator reservoir hose) | 90467-11085 |
| 16470C | Bracket (for radiator reservoir) | 16611-24011 · 16611-24012 · 16611-24013 · 16611-24014 |
| 16471 | Liquid storage tank cover sub-assembly | 16471-24020 · 16471-24032 · 16471-34030 |
| 16571 | Radiator water inlet hose | 16571-26020 · 90916-01101 · 90916-01136 · 90916-01144 · 90916-01156 |
| 16571A | Hose clamp or clip (for radiator water inlet) | 90467-37001 · 96111-10430 |
| 16572 | Radiator outlet hose | 16571-13030 · 16571-25011 · 90916-01135 |
| 16572A | Hose clamp or clip (for radiator outlet No. 1) | 90460-47036 · 96111-10500 |
| 16701 | Fan cover sub-assembly | 16711-13041 · 16711-24040 · 16711-24090 · 16711-24091 · 16711-24092 · 16711-24100 · 16711-24101 · 16711-26020 · 16711-26021 · 16711-26040 · 16712-24030 · 16712-26010 · 16712-26011 · 16712-26030 |
