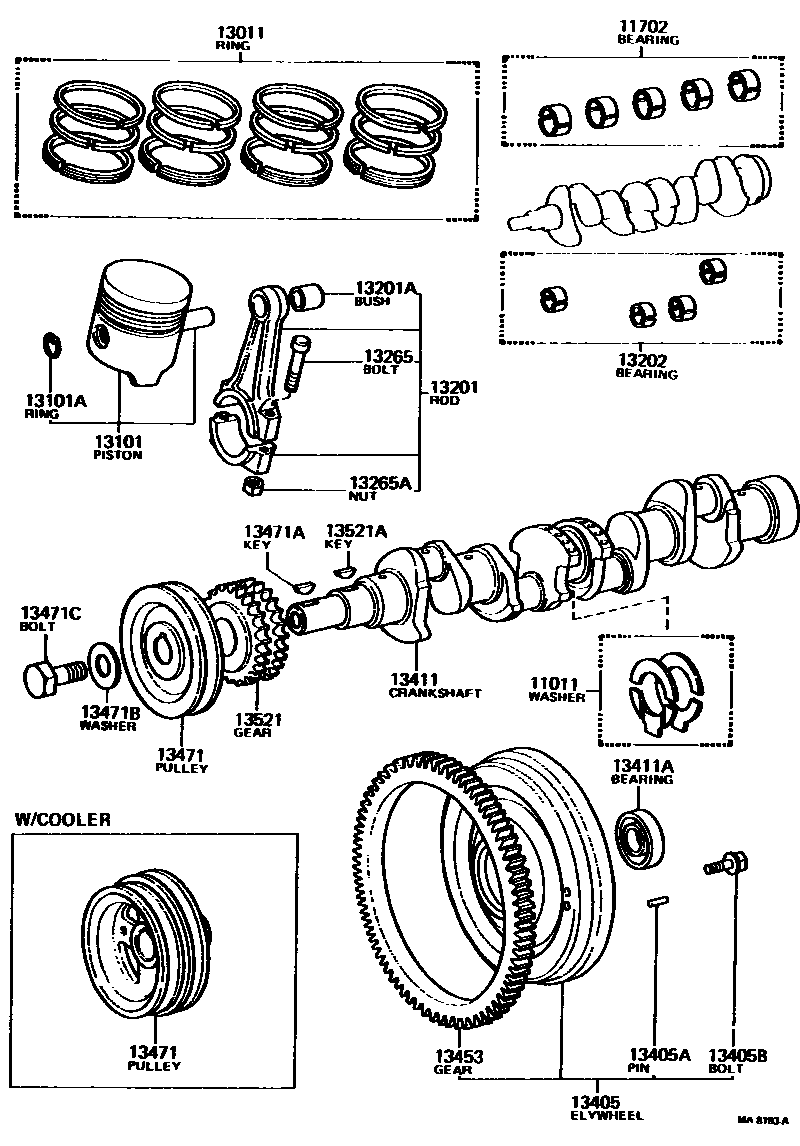

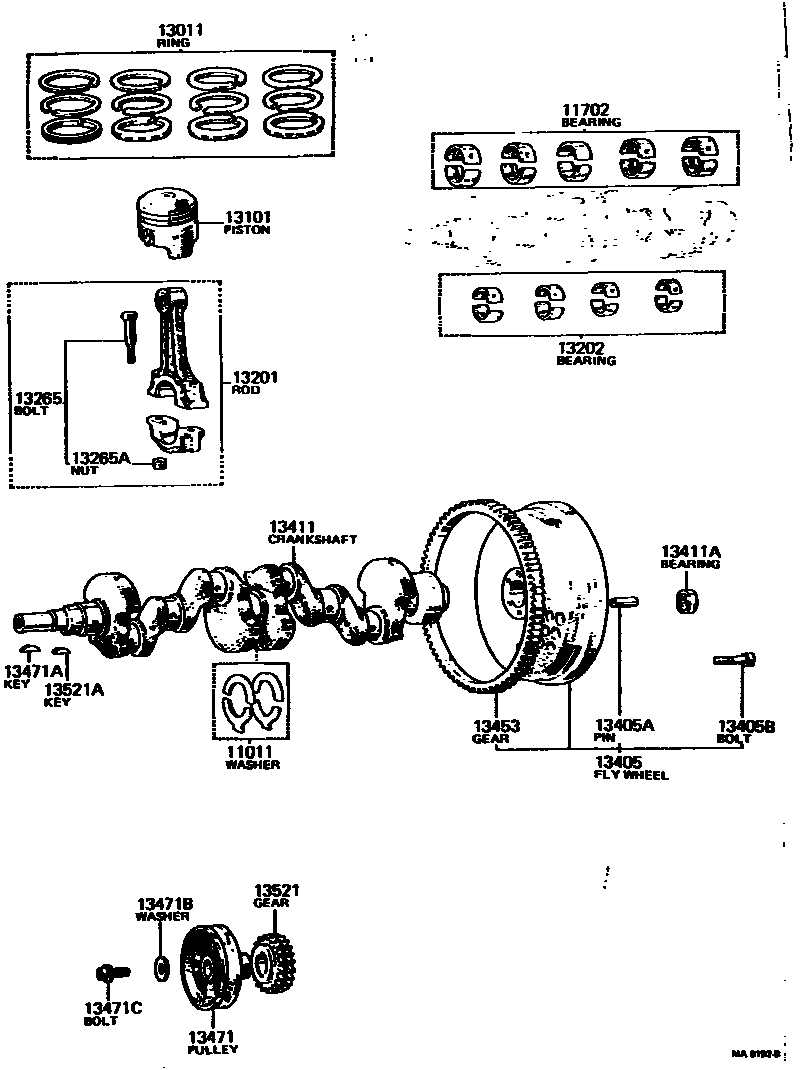

Toyota COROLLA Crankshaft & Piston — Figure 1301
Toyota COROLLA EPC diagram 1301, Crankshaft & Piston, with 2 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11011 | Crankshaft thrust washer assembly | 11011-22010 · 11011-25010 · 11012-22010 · 11012-25010 · 11013-22010 · 11013-25010 |
| 11702 | crankshaft bearing assembly | 11702-22020 · 11702-25013 · 11703-22020 · 11703-25013 · 11704-22020 · 11704-25013 · 11705-22020 · 11705-25013 · 11706-22020 · 11706-25013 |
| 13011 | Piston ring assembly | 13011-24010 · 13011-24011 · 13011-26041 · 13011-27020 · 13011-28011 · 13011-28030 · 13012-24010 · 13012-26041 · 13013-24010 · 13013-24011 · 13013-26041 · 13013-27020 · 13013-28011 · 13013-28030 · 13014-24010 · 13014-24011 · 13014-26041 · 13014-27020 · 13014-28011 · 13014-28030 · 13015-24010 · 13015-24011 · 13015-26041 · 13015-27020 · 13015-28011 · 13015-28030 |
| 13101 | Piston sub-assembly with pin | 13101-24010 · 13101-24011 · 13101-26011 · 13101-26020 · 13101-26021 · 13101-26030 · 13101-26031 · 13101-26040 · 13102-24010 · 13103-24010 · 13103-26011 · 13103-26020 · 13103-26021 · 13103-26030 · 13103-26031 · 13103-26040 · 13104-24010 · 13104-26011 · 13104-26030 · 13104-26031 · 13104-26040 · 13105-24010 · 13105-26011 · 13105-26020 · 13105-26021 · 13105-26030 · 13105-26031 · 13105-26040 |
| 13101A | Bore snap ring (for piston pin) | 90521-21088 |
| 13201 | Connecting rod sub-assembly | 13201-22011 · 13201-25010 |
| 13201A | Bushing (for connecting rod small end) | 90999-73070 |
| 13202 | Connecting rod bearing assembly | 13202-13010 · 13202-22010 · 13202-25010 · 13203-13010 · 13203-22010 · 13203-25010 · 13204-13010 · 13204-22010 · 13204-25010 · 13205-13010 · 13205-22010 · 13205-25010 · 13206-13010 · 13206-22010 · 13206-25010 |
| 13265 | Connecting rod bolts | 13265-29015 · 13265-29025 |
| 13265A | Hexagonal nut (for connecting rod bolts) | 90170-09195 |
| 13405 | Flywheel sub-assembly | 13405-19025 · 13405-19035 · 13405-29036 · 13405-29037 · 13405-29067 · 13405-29085 |
| 13405A | Direct sales (for flywheel) | 90250-08054 · 90250-08120 |
| 13405B | Flywheel fixing bolt | 90105-10042 · 90913-01005 |
| 13411 | crankshaft | 13411-24030 · 13411-24031 · 13411-25010 · 13411-25011 · 13411-25012 |
| 13411A | Bearing (for front input shaft) | 97123-06001 |
| 13453 | flywheel ring gear | 13453-10010 · 13453-20010 |
| 13471 | crankshaft pulley | 13471-13010 · 13471-24040 · 13471-24050 · 13471-25010 · 13471-25021 · 13471-27020 · 13471-28010 |
| 13471A | Crankshaft key (for crankshaft pulley assembly) | 90280-05010 |
| 13471B | Flat Washer (for crankshaft pulley assembly) | 90209-13003 · 90209-13059 |
| 13471C | Bolt (for crankshaft pulley assembly) | 90105-12001 · 90105-12050 · 90105-12057 |
| 13521 | Crankshaft timing gear or sprocket | 13521-22010 · 13521-33010 |
| 13521A | Key (for crankshaft timing gear) | 90280-05010 |
