Toyota COROLLA 制动助力器和真空管 — Figure 4703

Toyota COROLLA EPC diagram 4703, 制动助力器和真空管, with 2 images and 13 PNC and OE references.

Toyota COROLLA 制动助力器和真空管 EPC diagram — MCL131
制动助力器和真空管 — MCL131 (199009 – 999999)

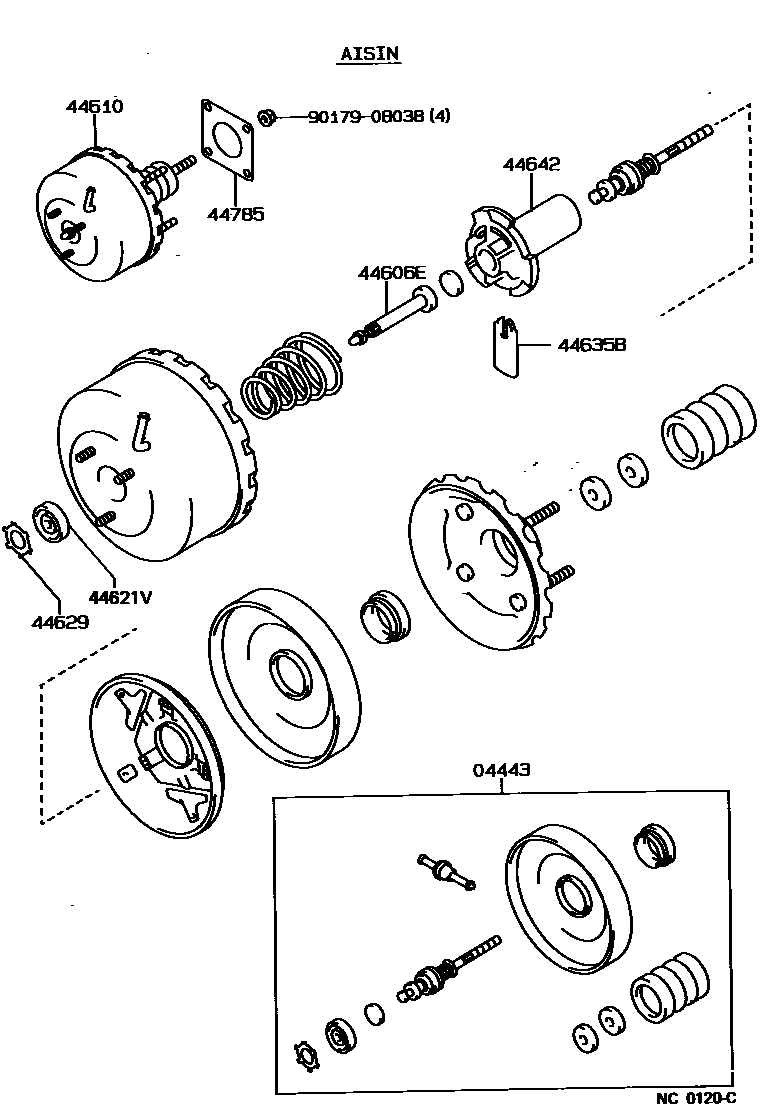

Toyota COROLLA 制动助力器和真空管 EPC diagram — NC0120C
制动助力器和真空管 — NC0120C (199009 – 999999)

PNC and OE references

PNCPart nameOE numbers
04443brake booster components04443-12620
44606EBrake booster piston rod sub-assembly44606-12520
44610brake booster assembly44610-12750
44621VBooster body sealing ring44621-28120
44629annular inner ring44628-28120
44635Bvalve stop key44635-12630
44642brake booster piston44642-32030
44730Vacuum check valve assembly (for brake)44580-22030
44730FVacuum hose connector (for manifold side)90404-51237
44763APipe No. 1 (hose to hose)44763-12090
44772BHoses (check valve to brake booster)44772-12340
44774Hoses (joints to connector tubes)44774-12130
44785brake booster pad44785-32010
