Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 11 PNC and OE references.

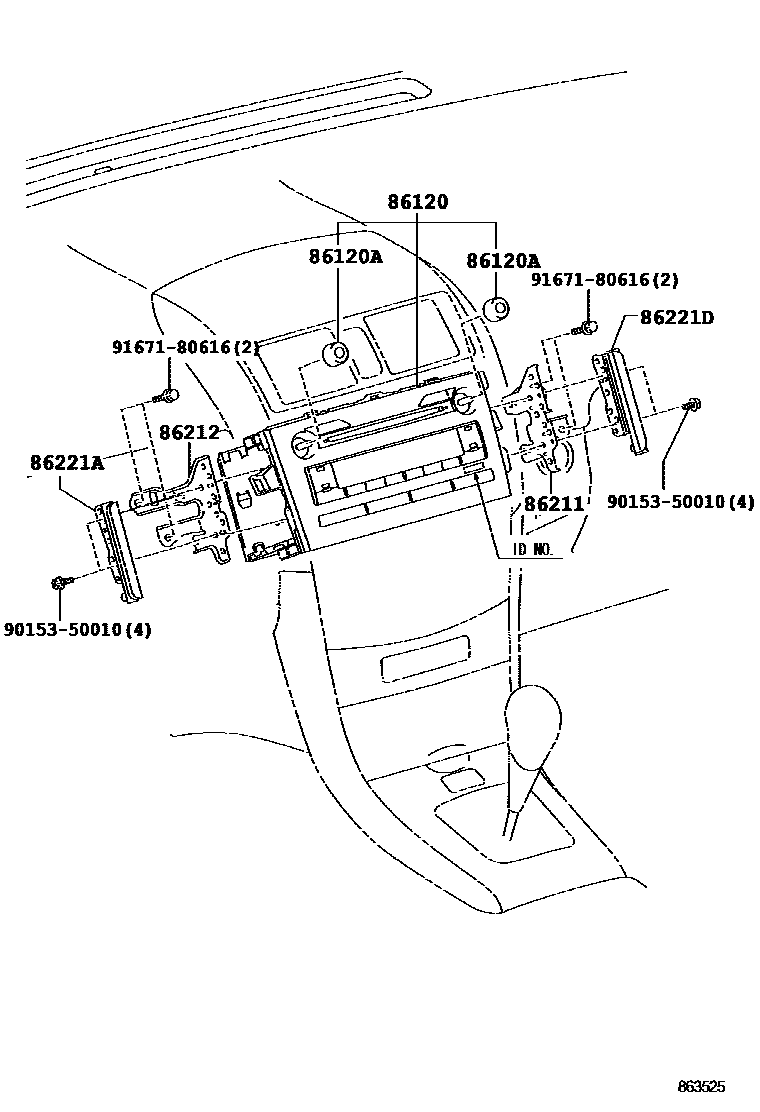

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 863525
收音机、放大器和冷凝器 — 863525 (200803 – 201103)

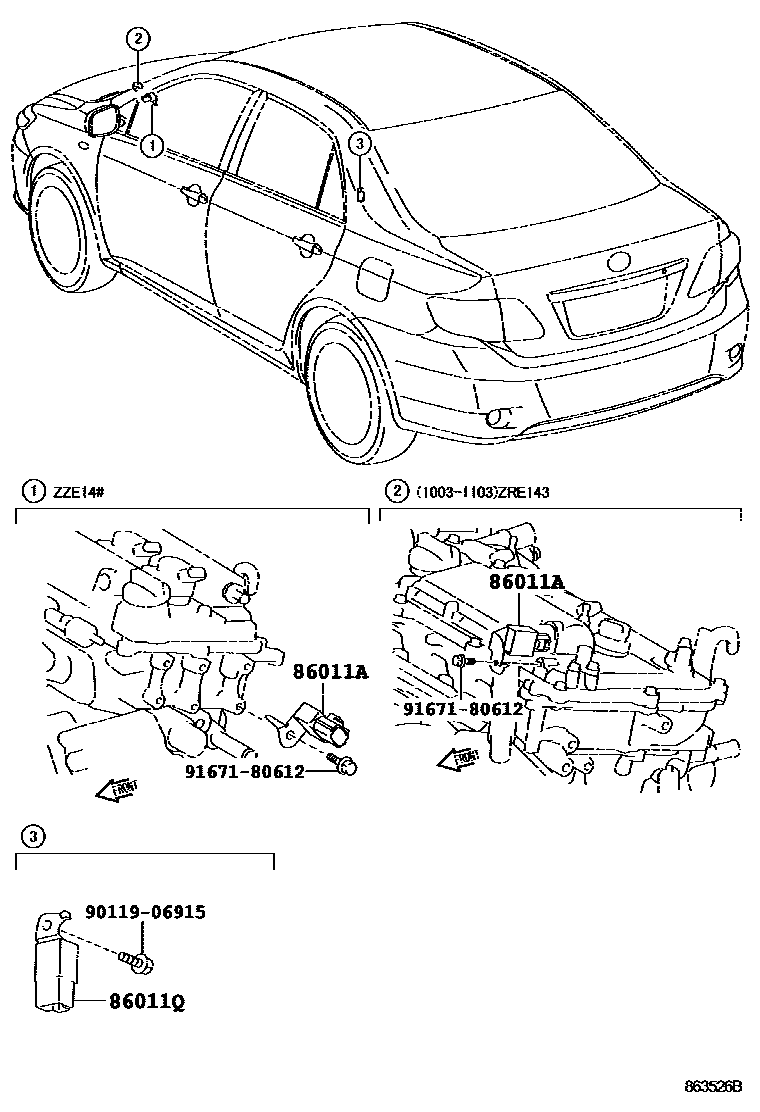

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 863526B
收音机、放大器和冷凝器 — 863526B (200803 – 999999)

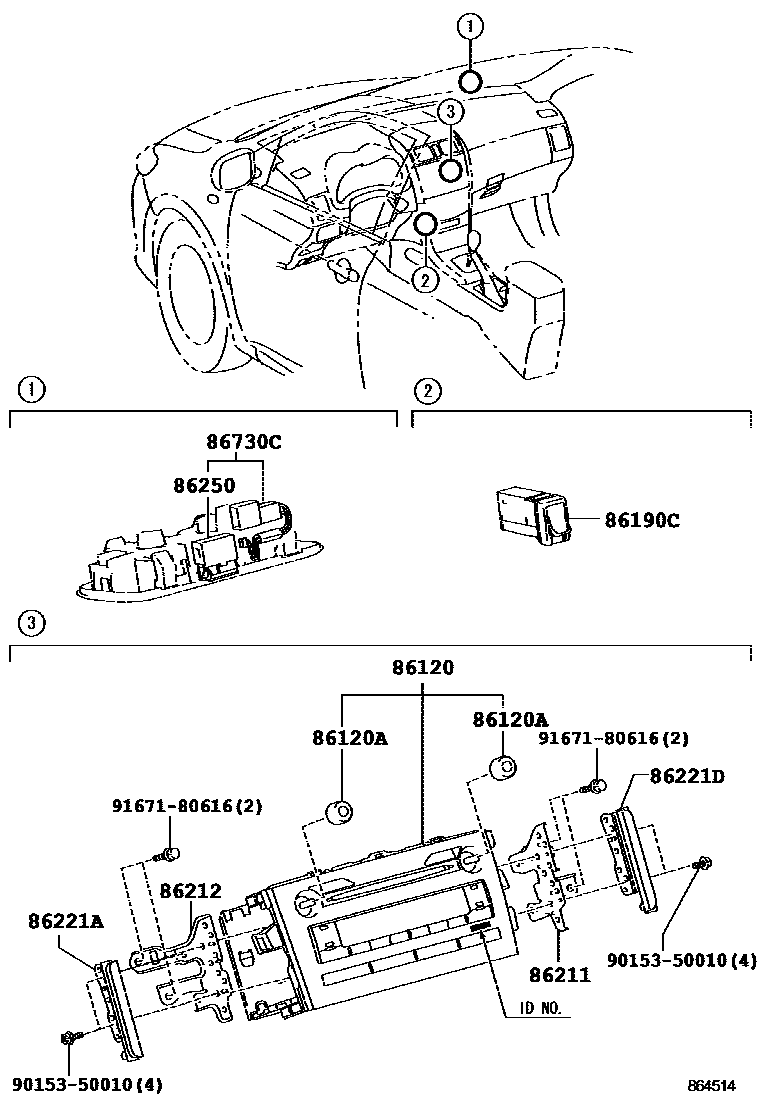

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 864514
收音机、放大器和冷凝器 — 864514 (201103 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04154 · 90980-04194
86011Qradio settings phase modulator90980-04179
86120Radio assembly86120-02840 · 86120-02850 · 86120-02860 · 86120-02890 · 86120-02E80 · 86120-02E90
86120ARadio switch knob90011-25151 · 90011-25152
86190CStereo socket connector assembly No. 186190-24010 · 86190-24020
86211No. 1 radio bracket86211-02250
86212No. 2 radio bracket86212-02250
86221Aradio panel86221-52050
86221Dradio panel86221-52060
86250amplifier loudspeaker assembly86250-52020
86730CTelephone amplifier assembly86730-52010
