Toyota COROLLA 电子燃油喷射系统 — Figure 8404

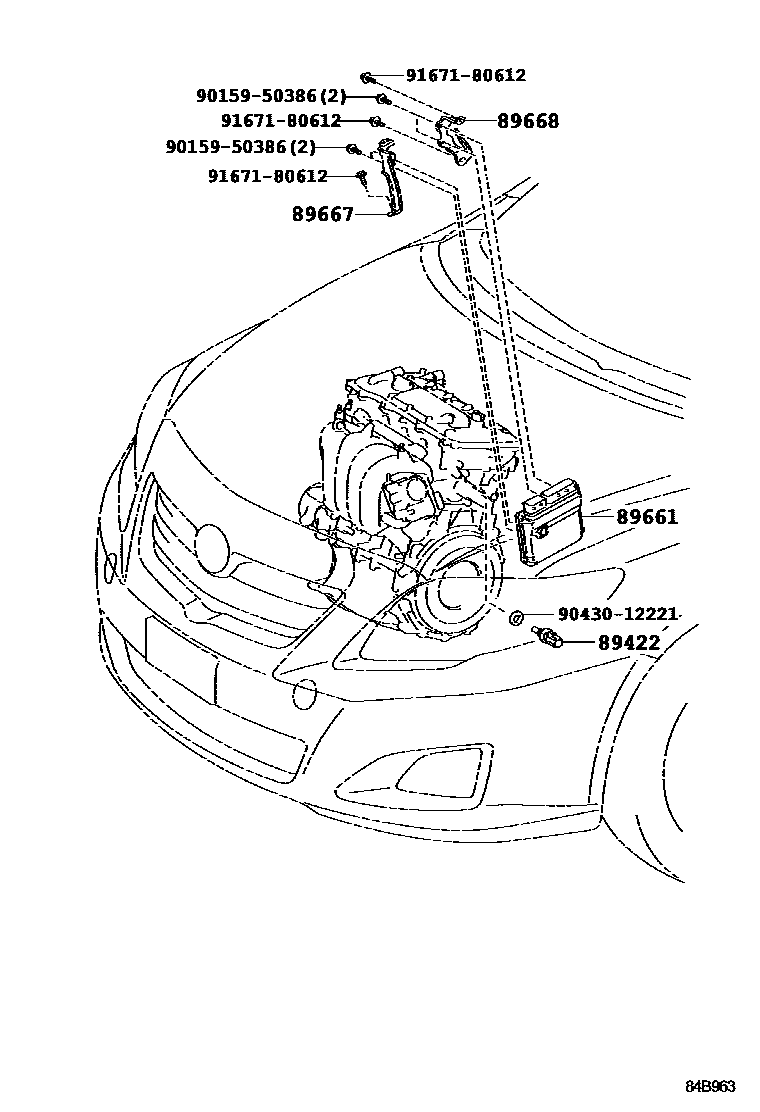

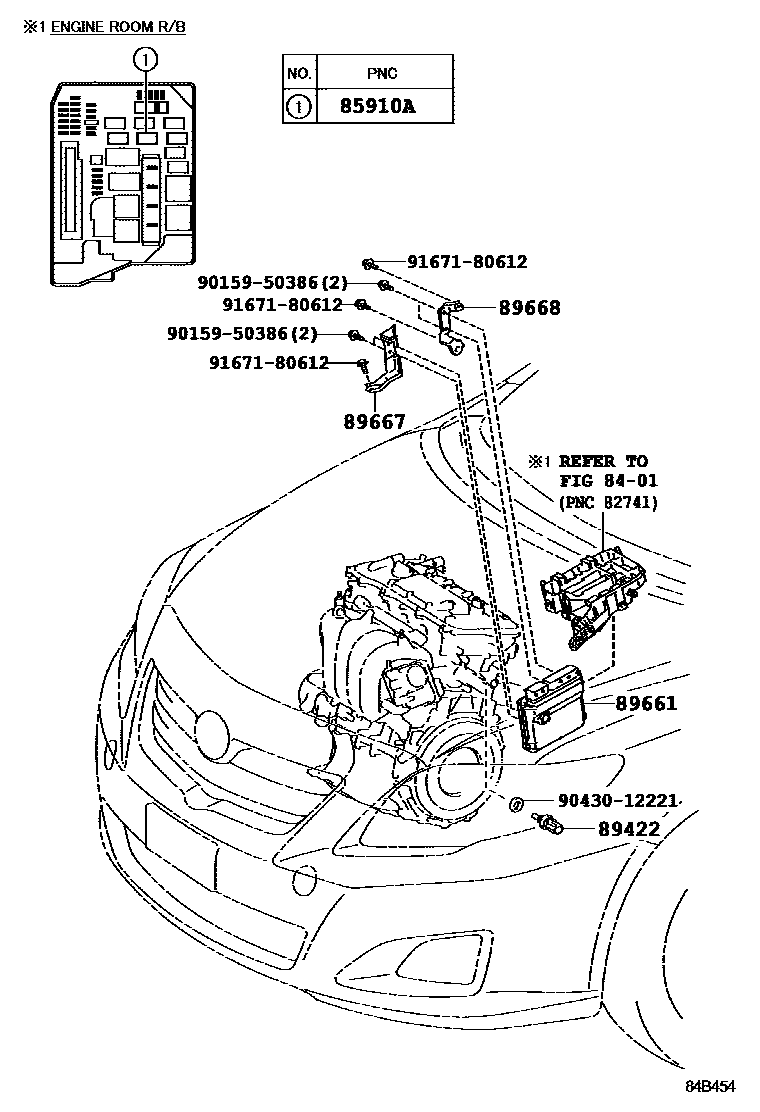

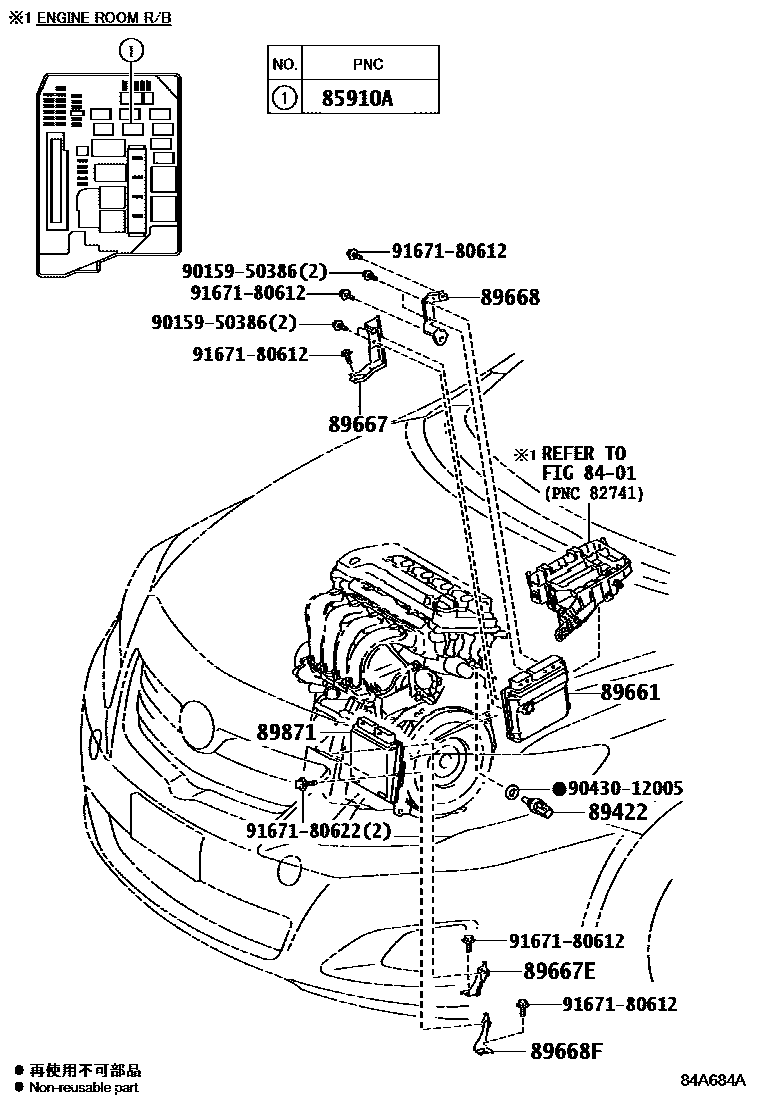

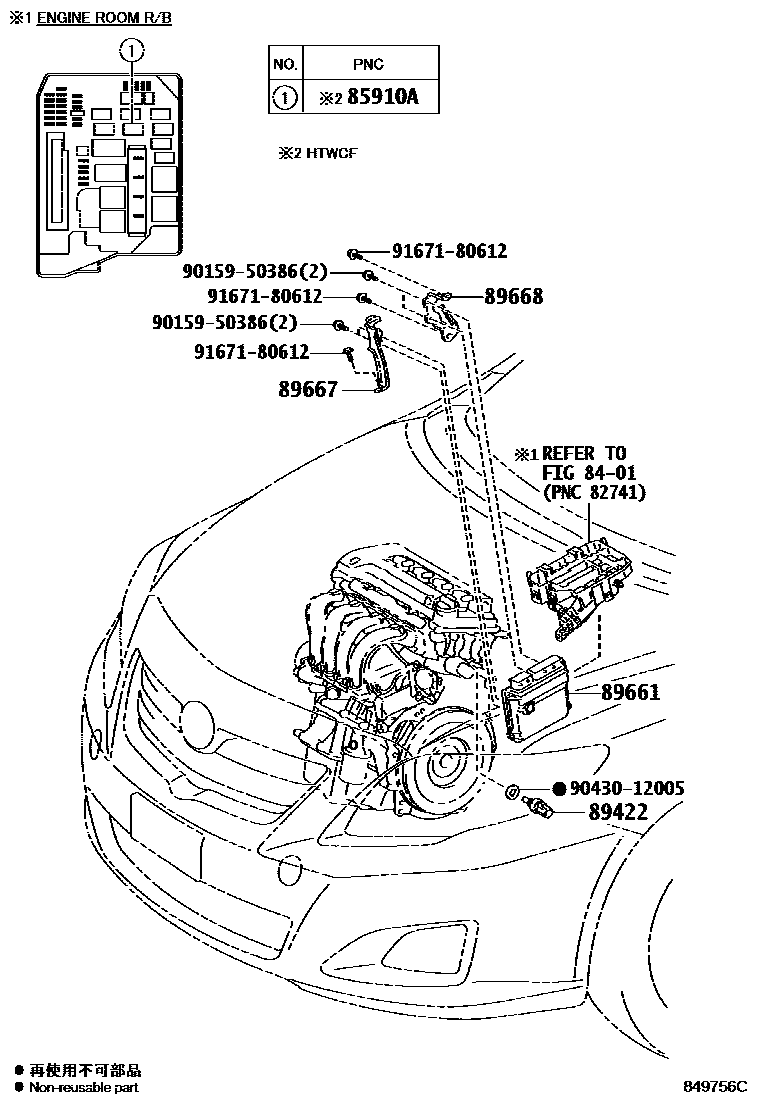

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 4 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02027 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 · 89422-35010 |
| 89661 | Engine control ECU | 89661-02P20 · 89661-02P30 · 89661-02P40 · 89661-02P50 · 89661-02P51 · 89661-02P60 · 89661-02P70 · 89661-02P80 · 89661-02P81 · 89661-02P90 · 89661-02Q10 · 89661-02Q30 · 89661-02Q40 · 89661-02R70 · 89661-02V90 · 89661-02W00 · 89661-02W10 · 89661-02X30 · 89661-02X31 · 89661-02X50 · 89661-02X60 · 89661-0Z440 · 89661-0Z450 · 89661-0Z460 · 89661-0Z470 · 89661-0Z480 · 89661-0Z490 · 89661-0Z500 · 89661-0Z510 |
| 89667 | Engine control ECU bracket | 89667-02260 · 89667-12250 |
| 89667E | No. 1 engine control ECU bracket | 89667-12240 |
| 89668 | No. 2 engine control ECU bracket | 89668-02230 · 89668-02240 · 89668-12170 |
| 89668F | No. 2 engine control ECU bracket | 89668-12150 |
| 89871 | Injector driver | 89871-YV010 · 89871-YV011 |
