Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 6 images and 12 PNC and OE references.

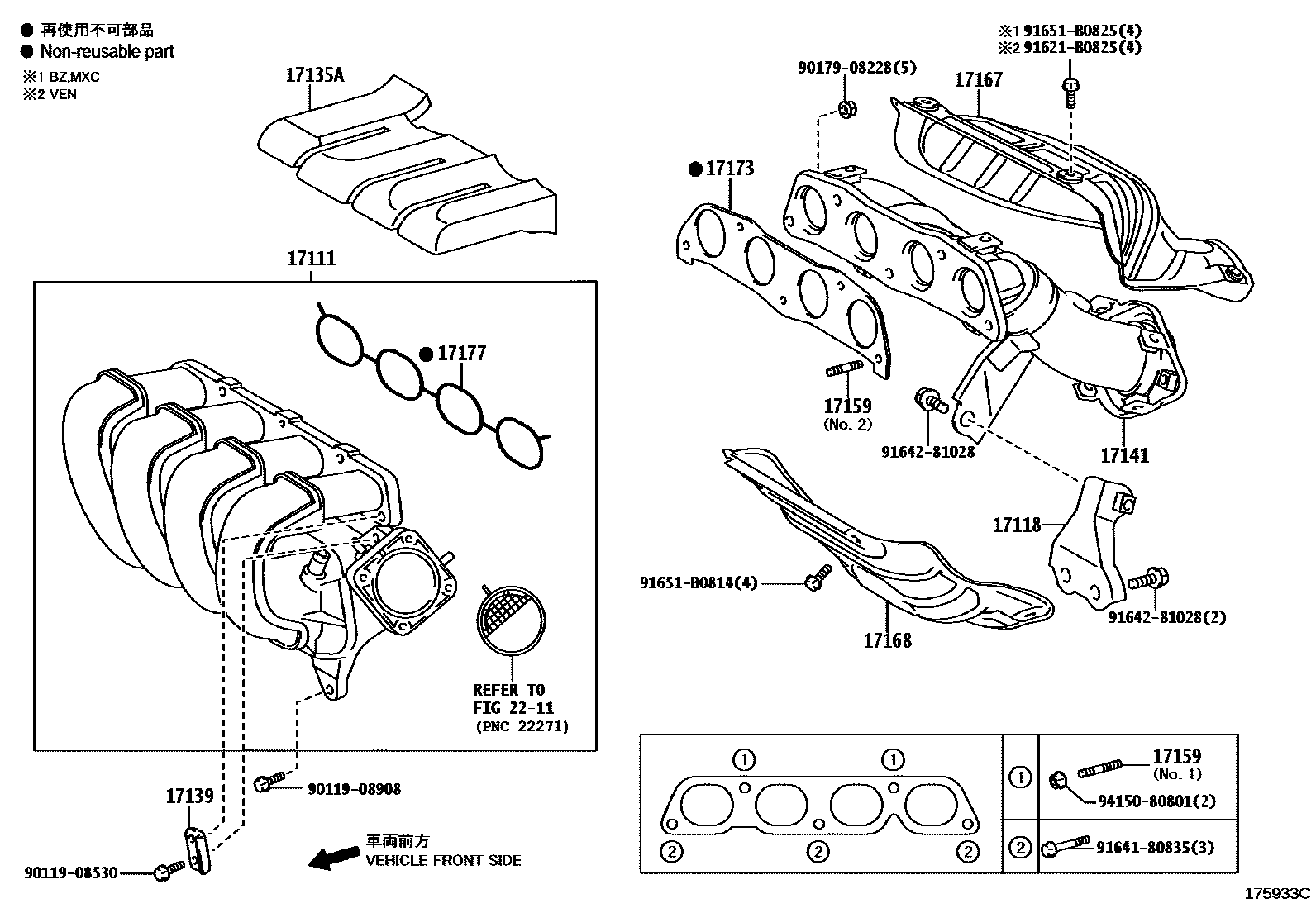

Toyota COROLLA Manifold EPC diagram — 175933C
Manifold — 175933C (200803 – 999999)

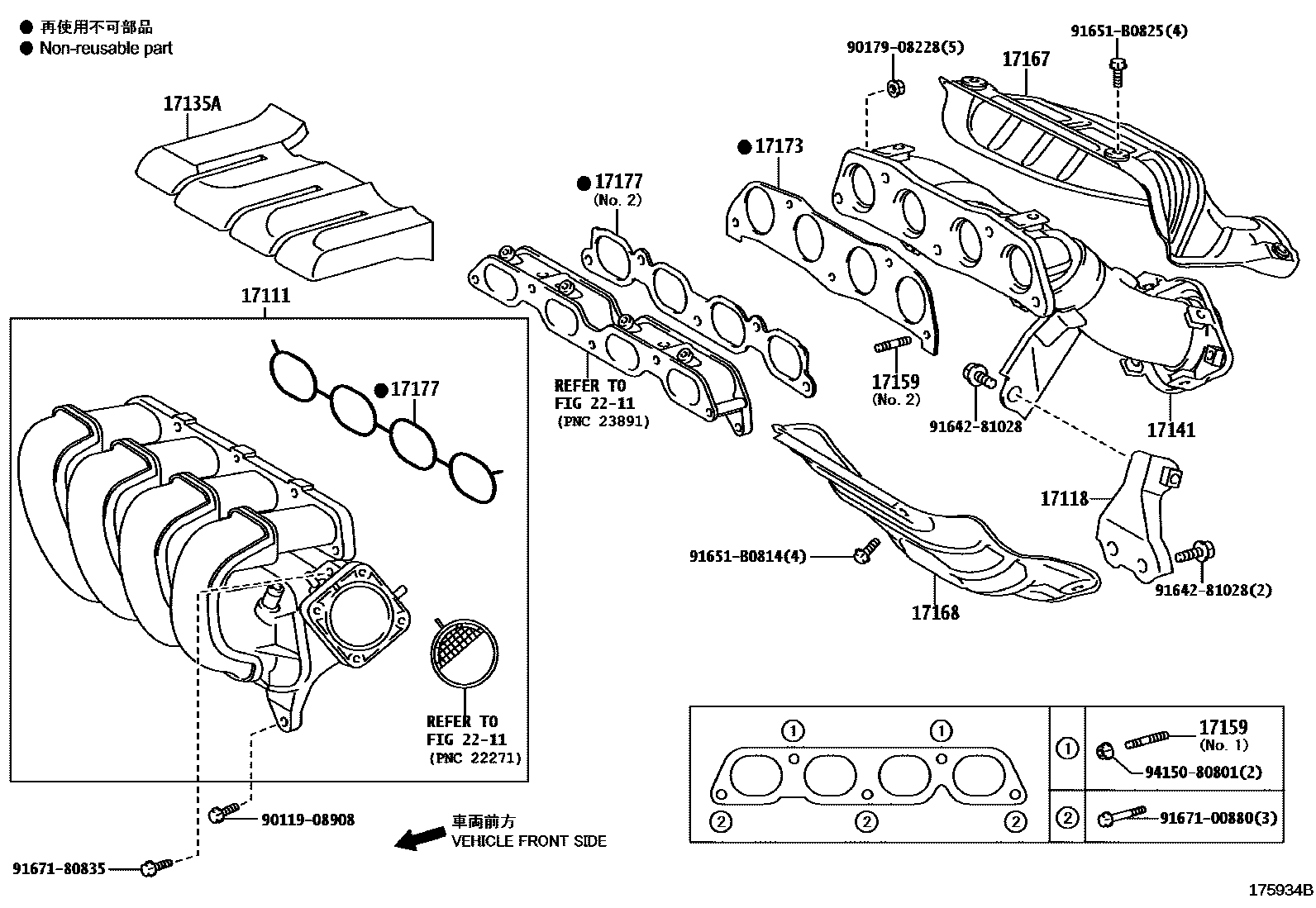

Toyota COROLLA Manifold EPC diagram — 175934B
Manifold — 175934B (200803 – 999999)

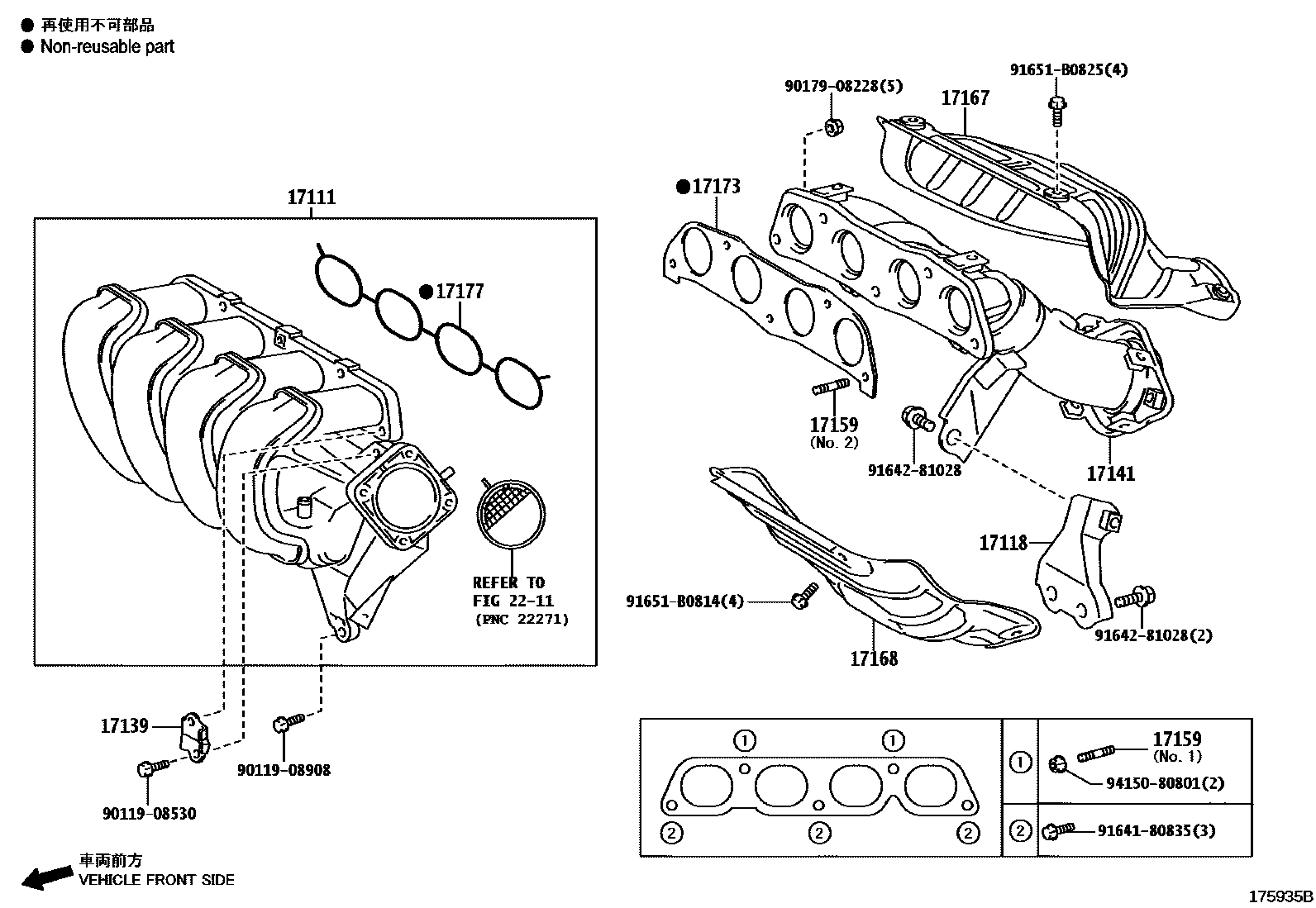

Toyota COROLLA Manifold EPC diagram — 175935B
Manifold — 175935B (200803 – 999999)

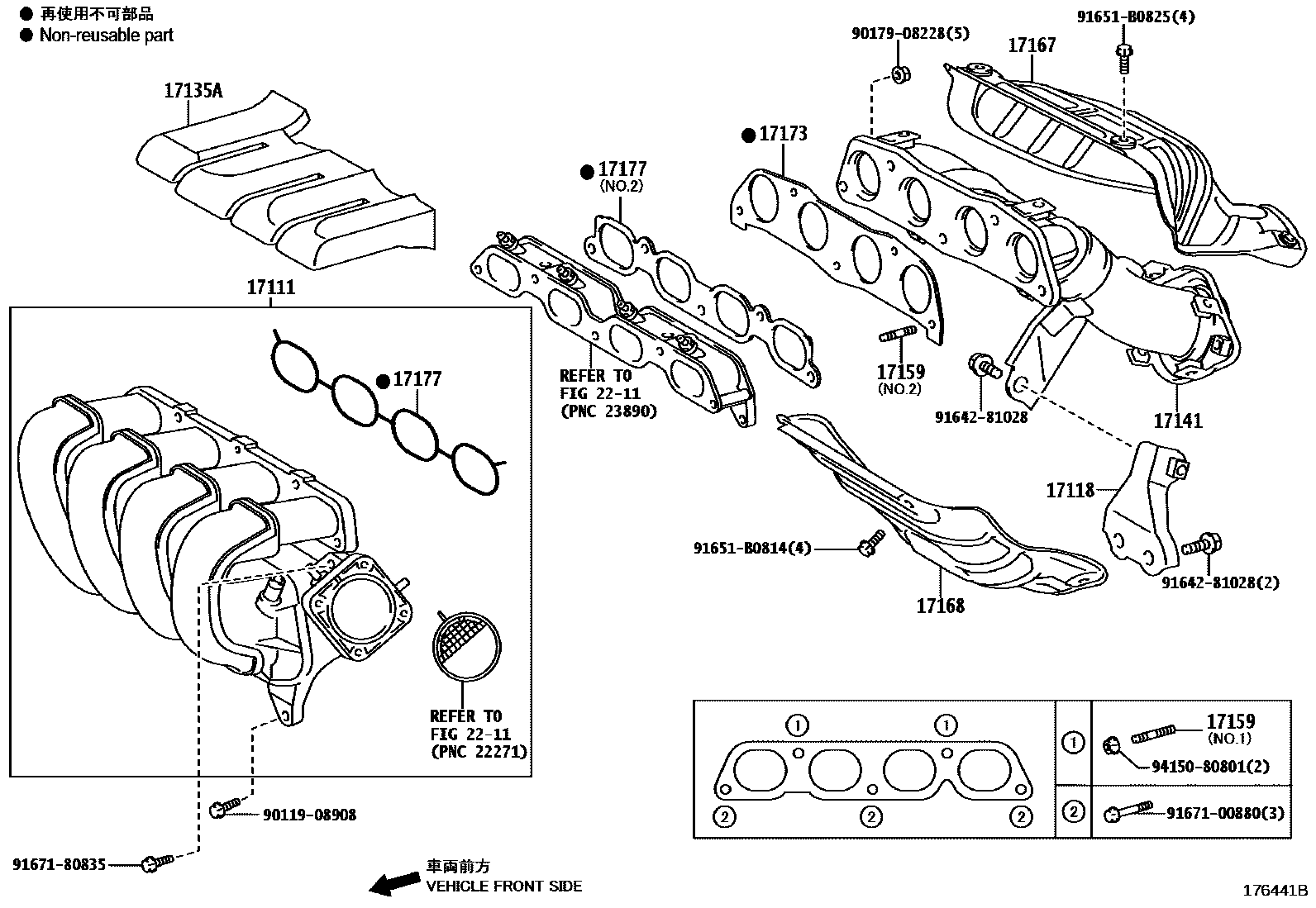

Toyota COROLLA Manifold EPC diagram — 176441B
Manifold — 176441B (200903 – 999999)

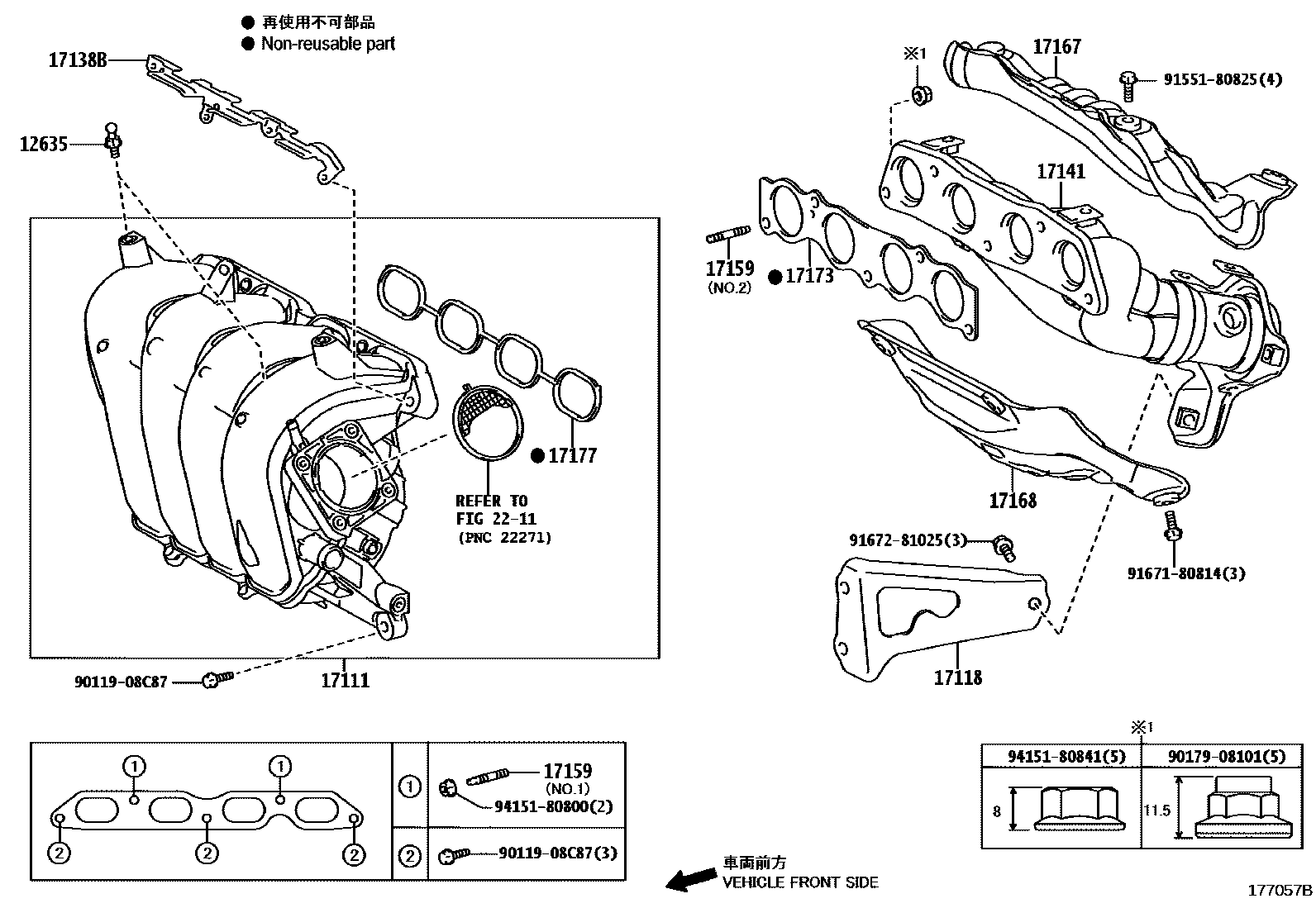

Toyota COROLLA Manifold EPC diagram — 177057B
Manifold — 177057B (201103 – 999999)

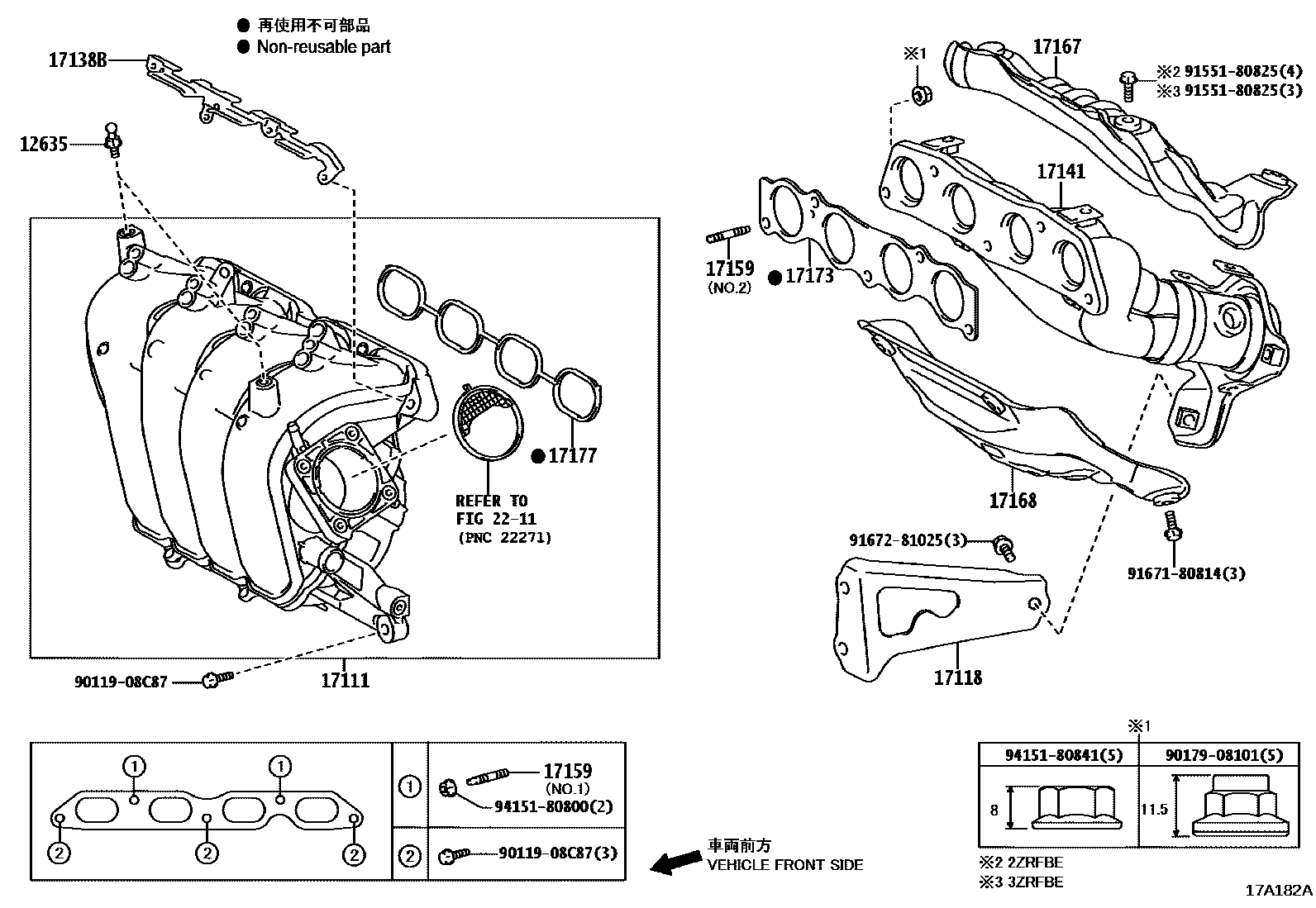

Toyota COROLLA Manifold EPC diagram — 17A182A
Manifold — 17A182A (201003 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17120-0D070 · 17120-0D120 · 17120-22070 · 17120-37022 · 17120-37060
17118Manifold stays17118-22020 · 17118-37010 · 17118-37050
17135AIntake manifold No. 1 heat shield17135-22010
17138BIntake manifold stay17138-37010 · 17138-37011
17139No. 2 manifold stay17139-22030 · 17139-22050
17141exhaust manifold17104-22100 · 17141-37051 · 17141-37080 · 17141-37130
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08042 · 90126-08043 · 90126-08052
17167Exhaust manifold No. 1 heat shield17167-0T080 · 17167-0T090 · 17167-0T100 · 17167-22080 · 17167-37011 · 17167-37050 · 17167-37110
17168Exhaust manifold No.2 insulation pad17168-22080 · 17168-37070 · 17168-37100
17173Gasket (exhaust manifold to cylinder head)17173-22010 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17171-0D030 · 17171-22030 · 17171-22050 · 17177-22020 · 17177-37030 · 17177-37040
