Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 2 images and 10 PNC and OE references.

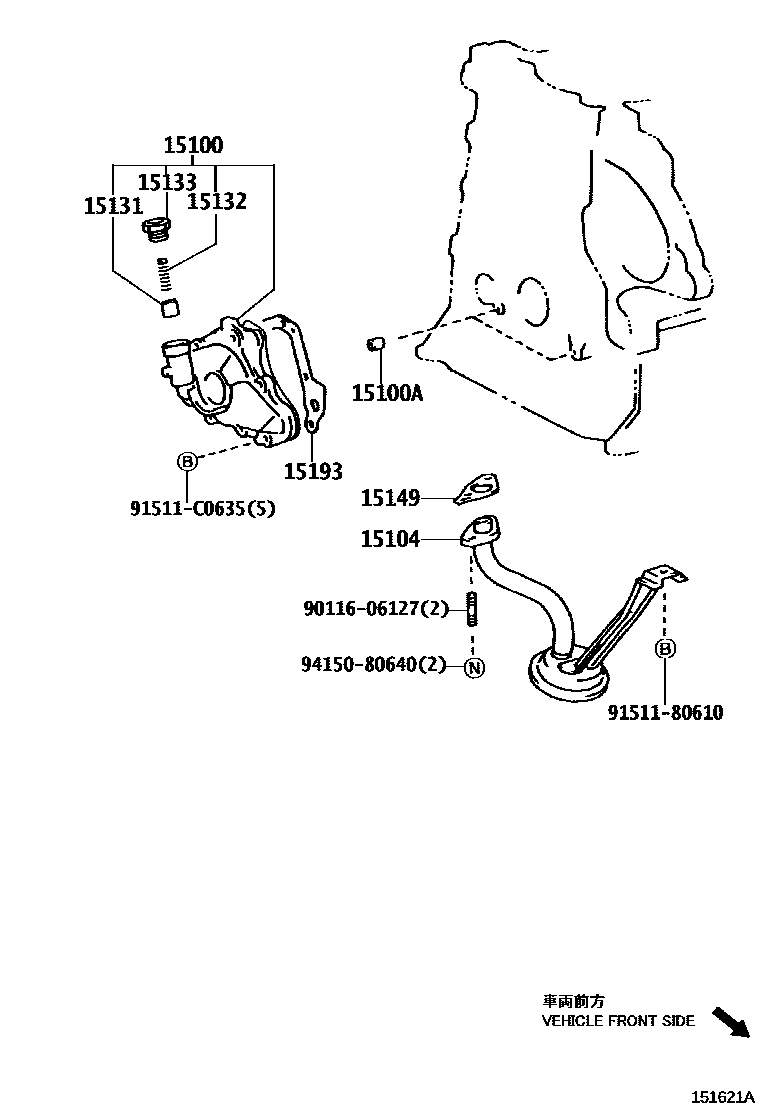

Toyota COROLLA Engine Oil Pump EPC diagram — 151621A
Engine Oil Pump — 151621A (200803 – 999999)

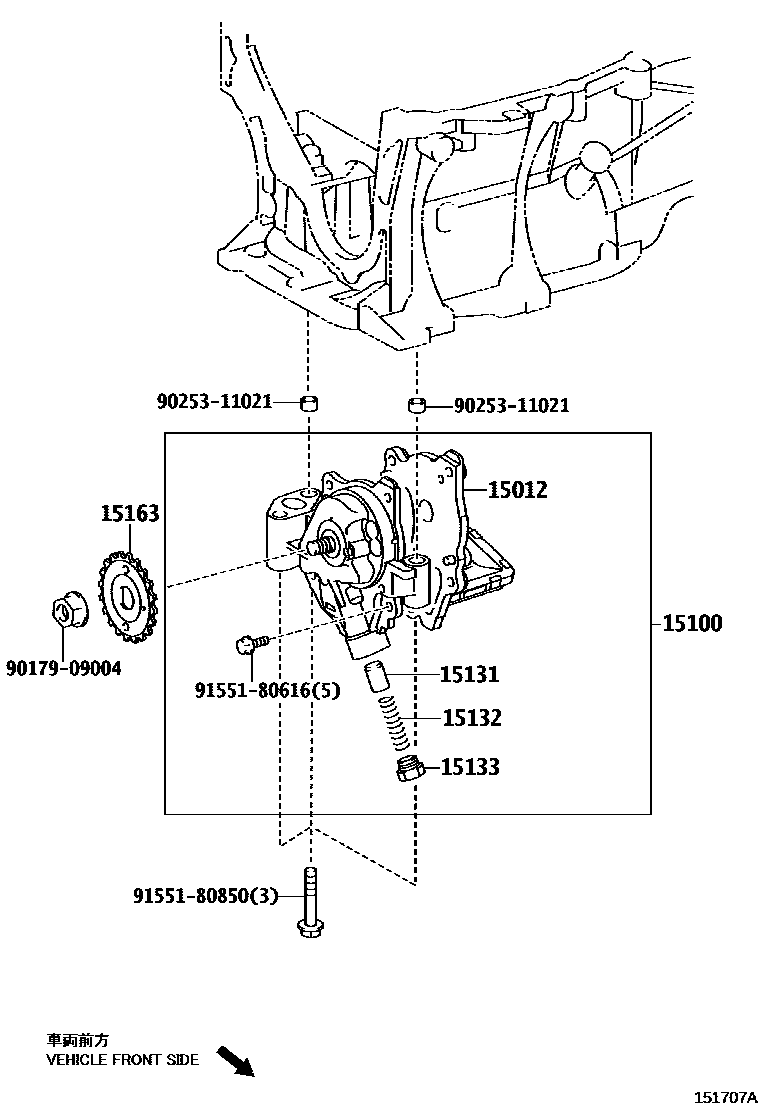

Toyota COROLLA Engine Oil Pump EPC diagram — 151707A
Engine Oil Pump — 151707A (201003 – 999999)

PNC and OE references

PNCPart nameOE numbers
15012Oil pump cover sub-assembly15012-37010
15100Oil pump assembly15100-0D031 · 15100-22041 · 15100-37030
15100ARing pin (for oil pump assembly)90253-09003
15104Oil filter sub-assembly15104-0D030 · 15104-22023
15131Oil pump pressure reducing valve15131-03010 · 15131-0A040 · 15131-24010
15132Oil pump pressure reducing valve spring15132-22040 · 15132-46060
15133PLUG, OIL PUMP RELIEF VALVE15133-20010 · 15133-28020
15149Oil filter flange gasket15149-22010
15163Oil pump drive shaft gear15163-28010
15193oil pump gasket15197-22010
