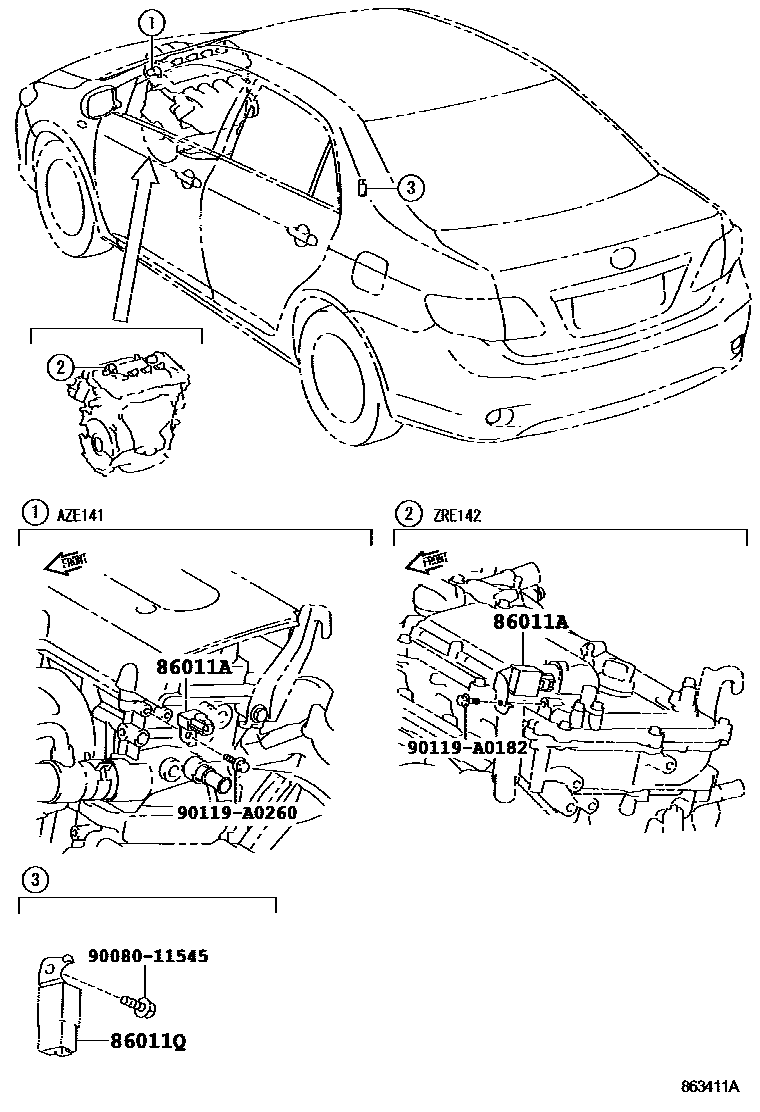

Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601
Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86011A | radio settings phase modulator | 90980-04157 · 90980-04194 |
| 86011Q | radio settings phase modulator | 86516-12550 · 90980-04179 |
| 86120 | Radio assembly | 86120-02750 · 86120-02760 · 86120-02770 · 86120-02780 · 86120-02790 · 86120-02800 · 86120-02A10 · 86120-02A20 · 86120-02A90 · 86120-02B00 · 86120-02B10 · 86120-02B20 · 86120-02B30 · 86120-02B40 · 86120-02B50 · 86120-02B60 · 86120-02C90 · 86120-02D00 · 86120-02D20 · 86120-02D30 · 86120-02D40 · 86120-02D60 · 86120-02E50 · 86120-02E60 · 86120-02F90 |
| 86120A | Radio switch knob | 90010-24149 · 90011-25158 · 90011-25173 · 90011-25174 · 90011-25183 · 90011-25184 |
| 86183D | audio amplifier cover | 86183-02010 |
| 86190C | Stereo socket connector assembly No. 1 | 86190-02010 · 86190-0C020 |
| 861A1 | Multimedia interface ECU | 861A1-0E020 |
| 861A2 | Multimedia interface bracket No. 1 | 861A2-02040 |
| 861A3 | Multimedia interface bracket No. 2 | 861A3-02030 |
| 86211 | No. 1 radio bracket | 86211-02201 · 86211-02320 |
| 86212 | No. 2 radio bracket | 86212-02191 · 86212-02310 |
| 86280 | Stereo parts amplifier assembly | 86280-02040 · 86280-02041 |
| 86730C | Telephone amplifier assembly | 86730-12030 · 86730-52010 |
