Toyota COROLLA 电子燃油喷射系统 — Figure 8404

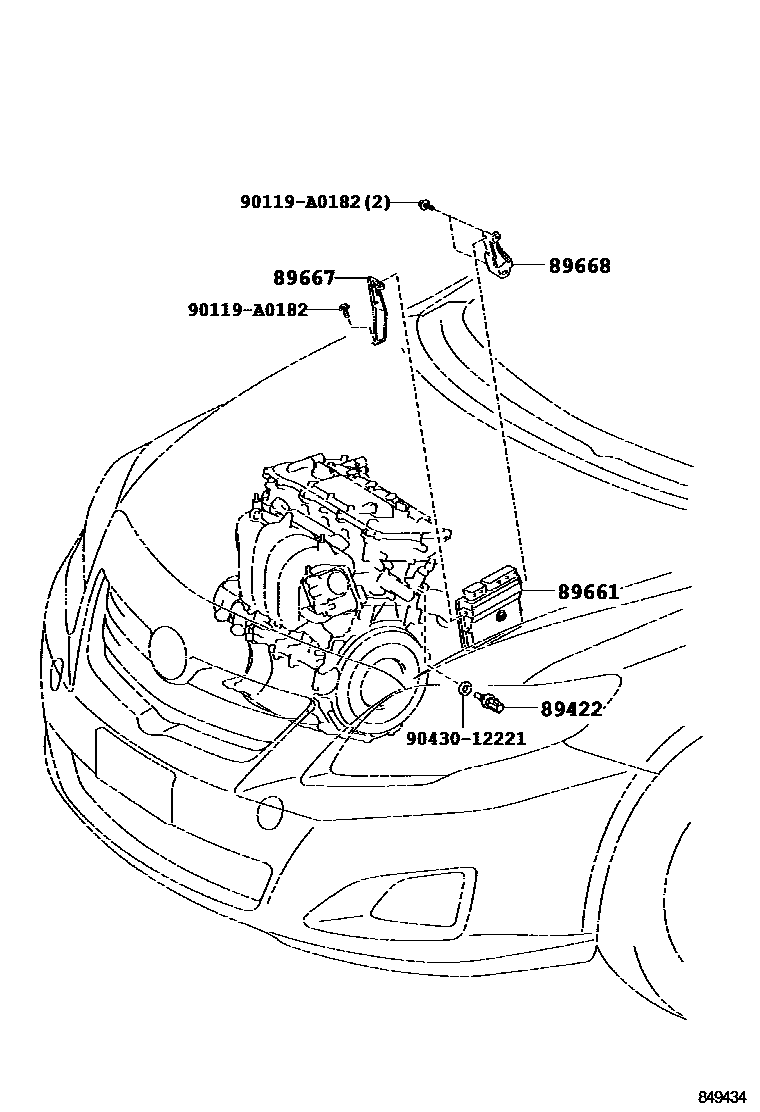

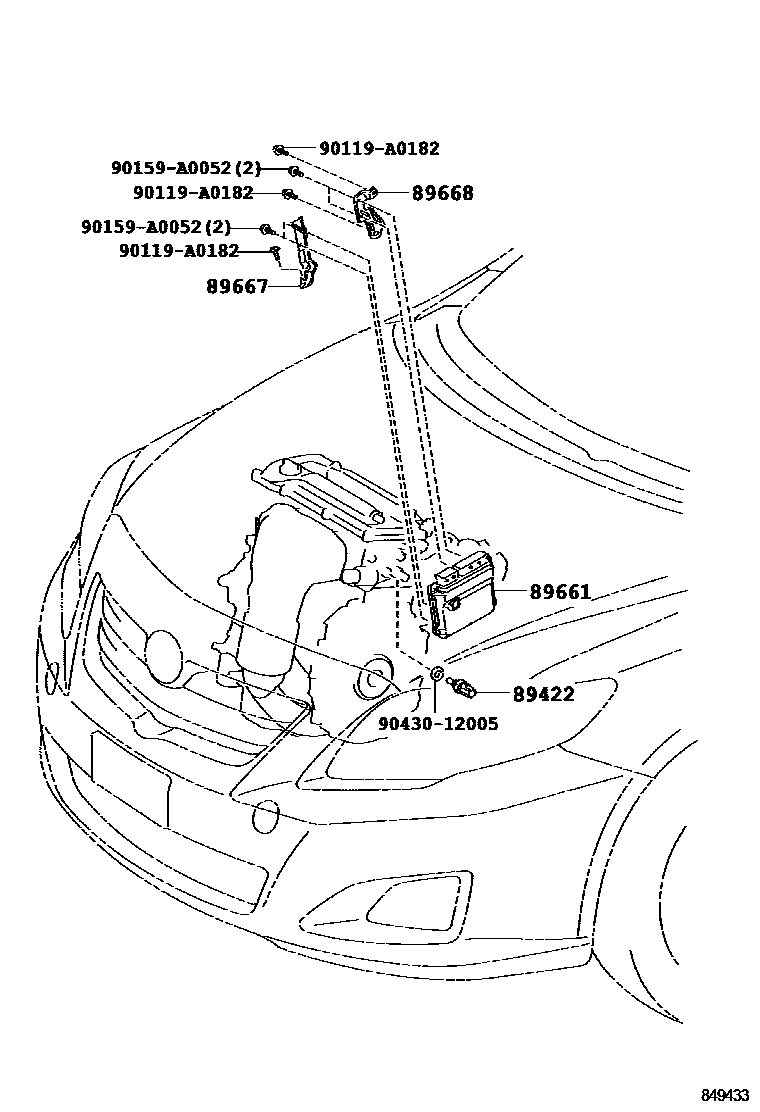

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 2 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89422 | Water temperature sensor (for E.F.I.) | 89422-06010 · 89422-33030 |
| 89661 | Engine control ECU | 89661-02F50 · 89661-02F51 · 89661-02F52 · 89661-02L10 · 89661-02L50 · 89661-02L80 · 89661-02L81 · 89661-02L82 · 89661-02M30 · 89661-02M31 · 89661-02M40 · 89661-02M41 · 89661-02M90 · 89661-02M91 · 89661-02M92 · 89661-02N00 · 89661-02N01 · 89661-02N02 · 89661-02Q60 · 89661-02Q61 · 89661-02U70 · 89661-02U71 · 89661-02U72 · 89661-02U80 · 89661-02U81 · 89661-02U82 · 89661-02U90 · 89661-02U91 · 89661-02U92 · 89661-02V00 · 89661-02V01 · 89661-02V10 · 89661-02V11 · 89661-02V20 · 89661-02V40 · 89661-02V41 · 89661-02V42 · 89661-02Z90 · 89661-0Z120 · 89661-0Z130 · 89661-0Z140 · 89661-0Z560 · 89661-0Z561 · 89661-0Z570 · 89661-0Z571 · 89661-0Z580 · 89661-0ZA40 · 89661-0ZA41 · 89661-0ZA60 · 89661-0ZA61 · 89661-0ZA70 · 89661-0ZA80 |
| 89667 | Engine control ECU bracket | 89667-02220 · 89667-02230 |
| 89668 | No. 2 engine control ECU bracket | 89668-02190 · 89668-02200 |
