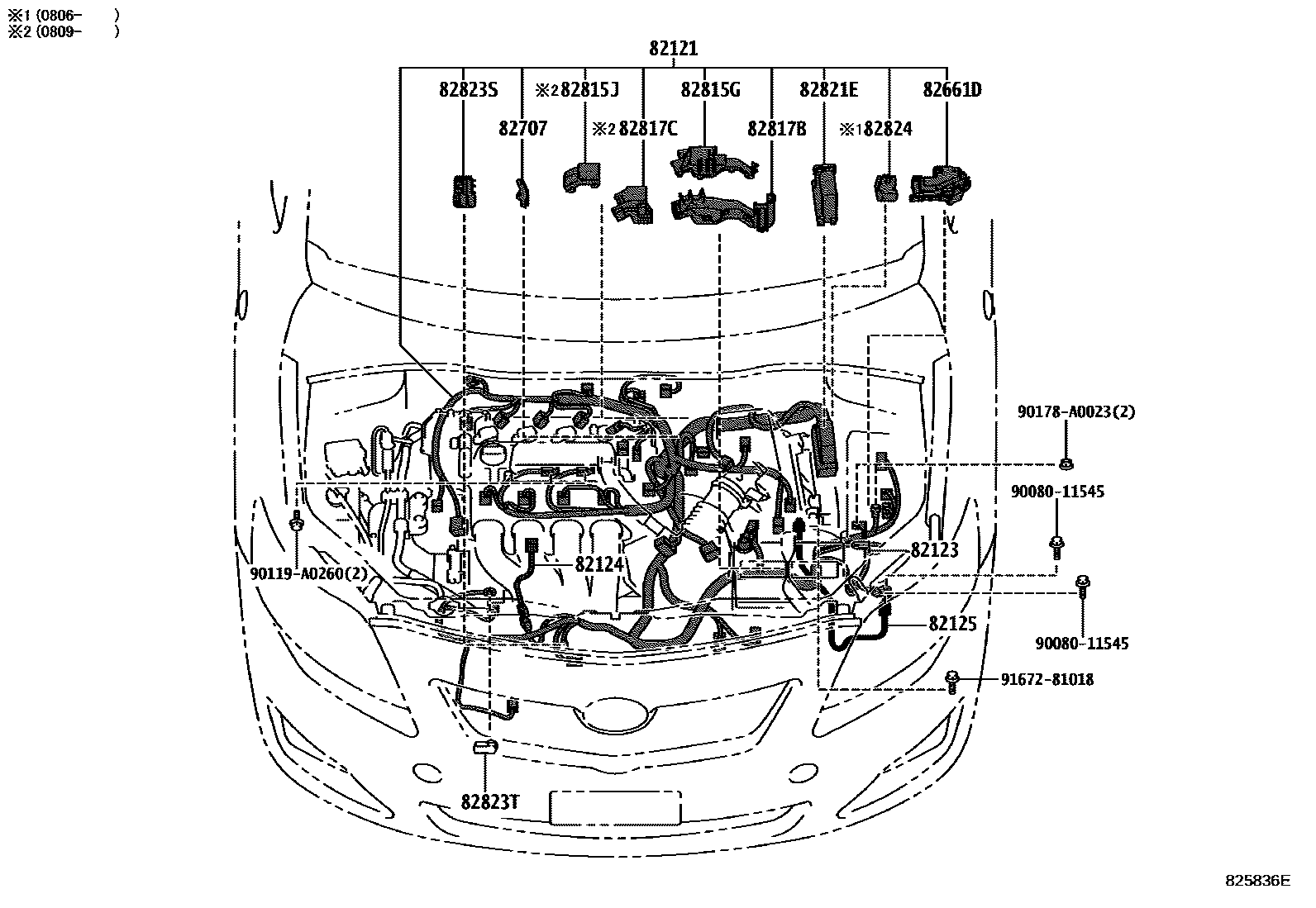

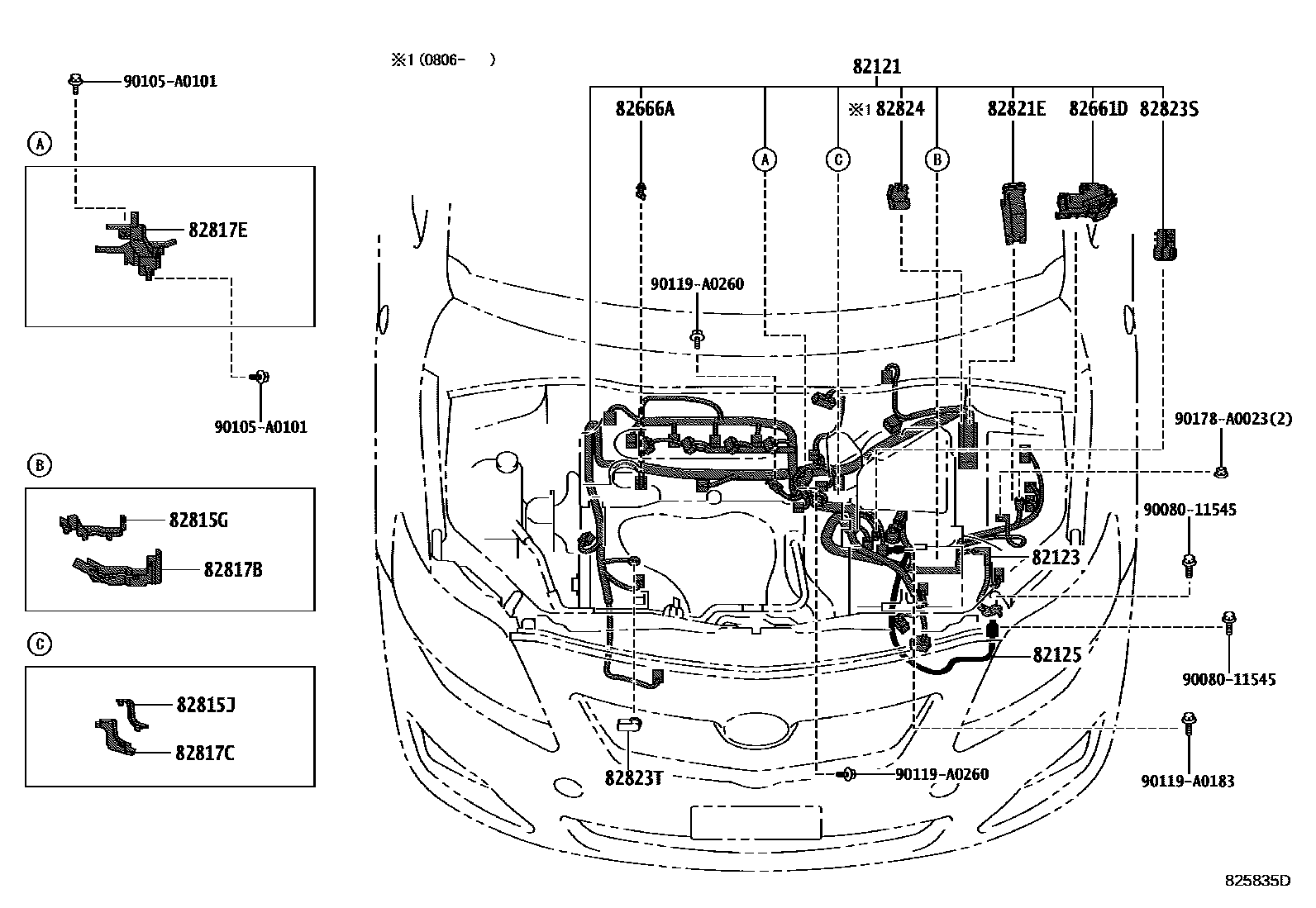

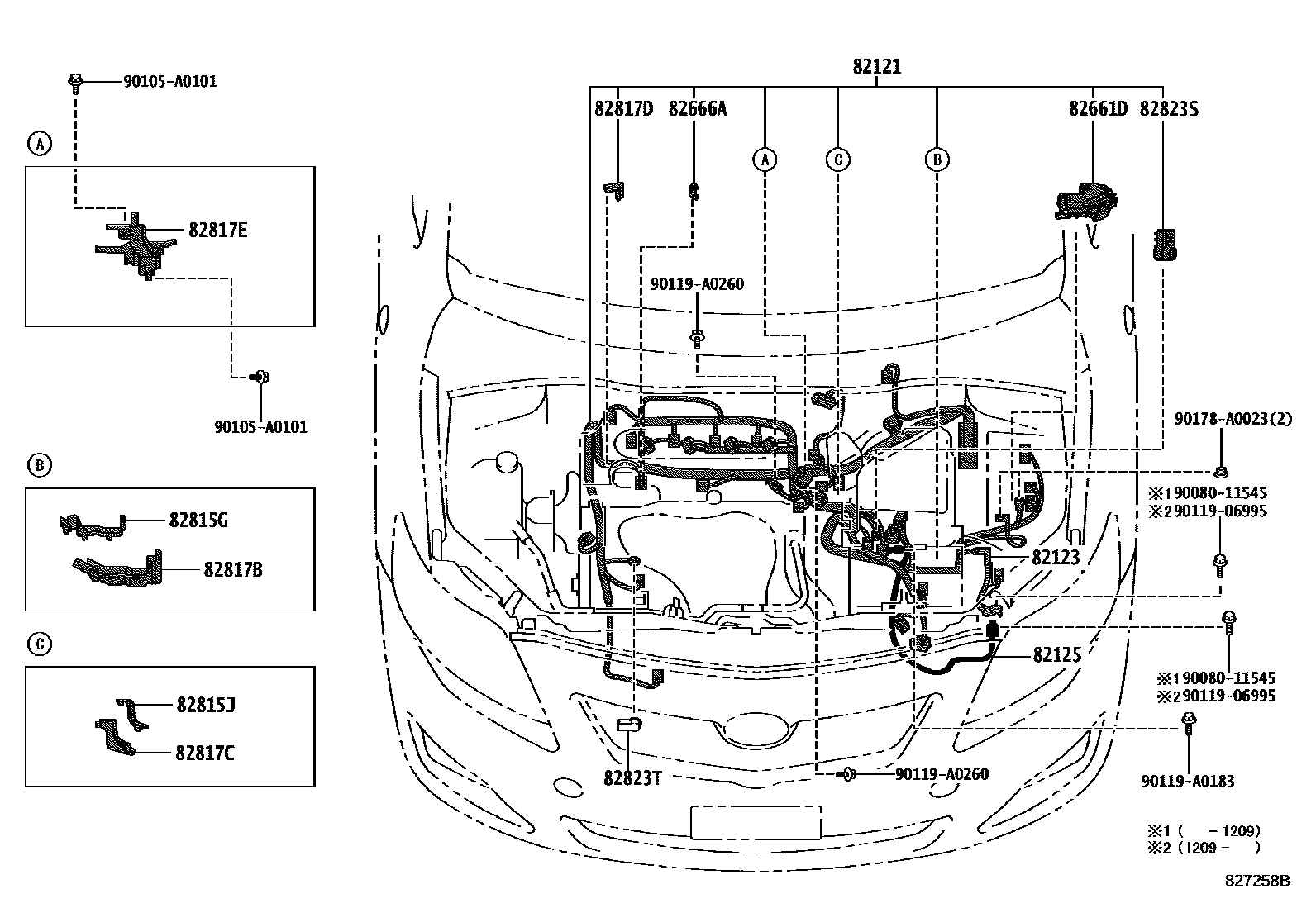

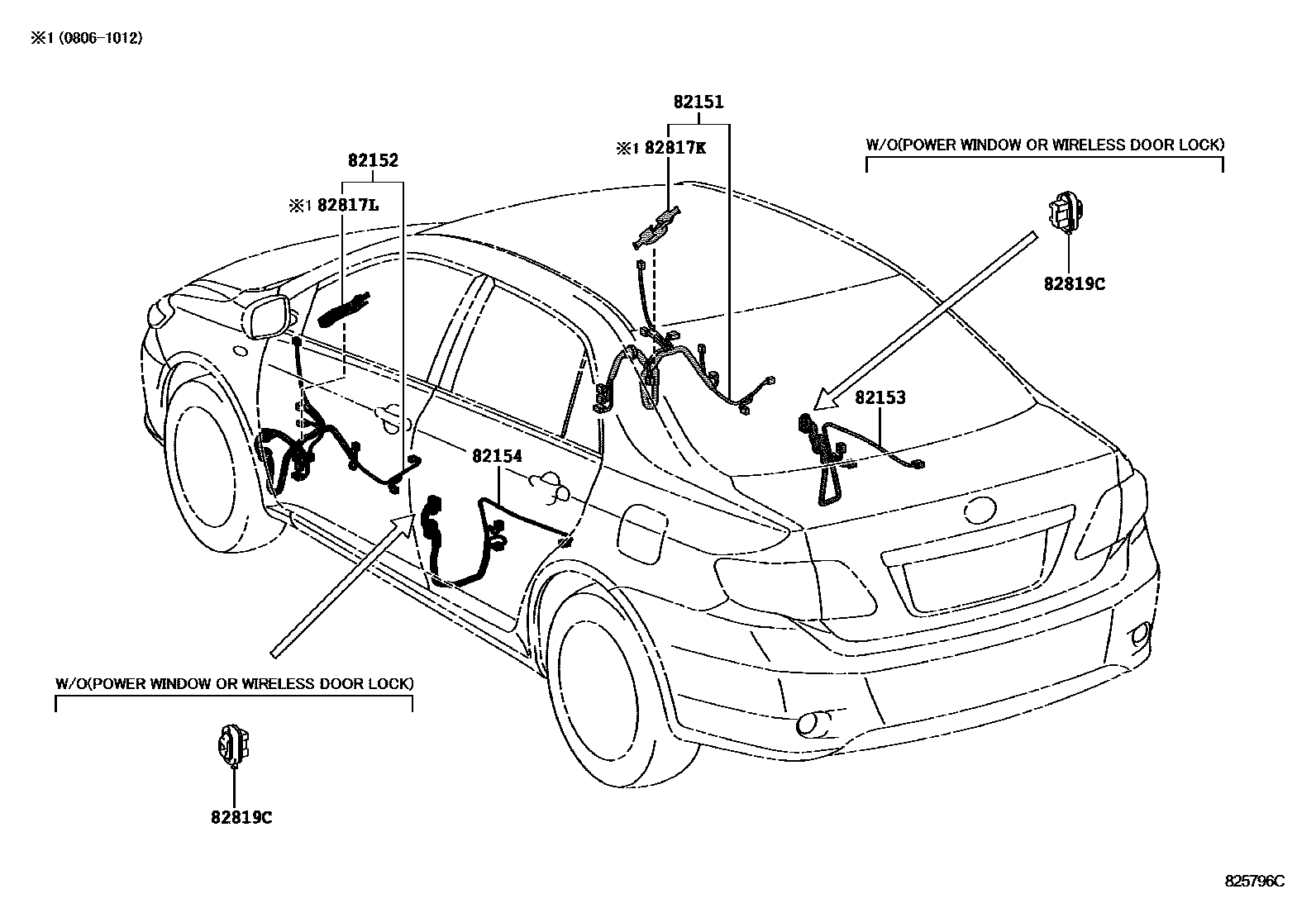

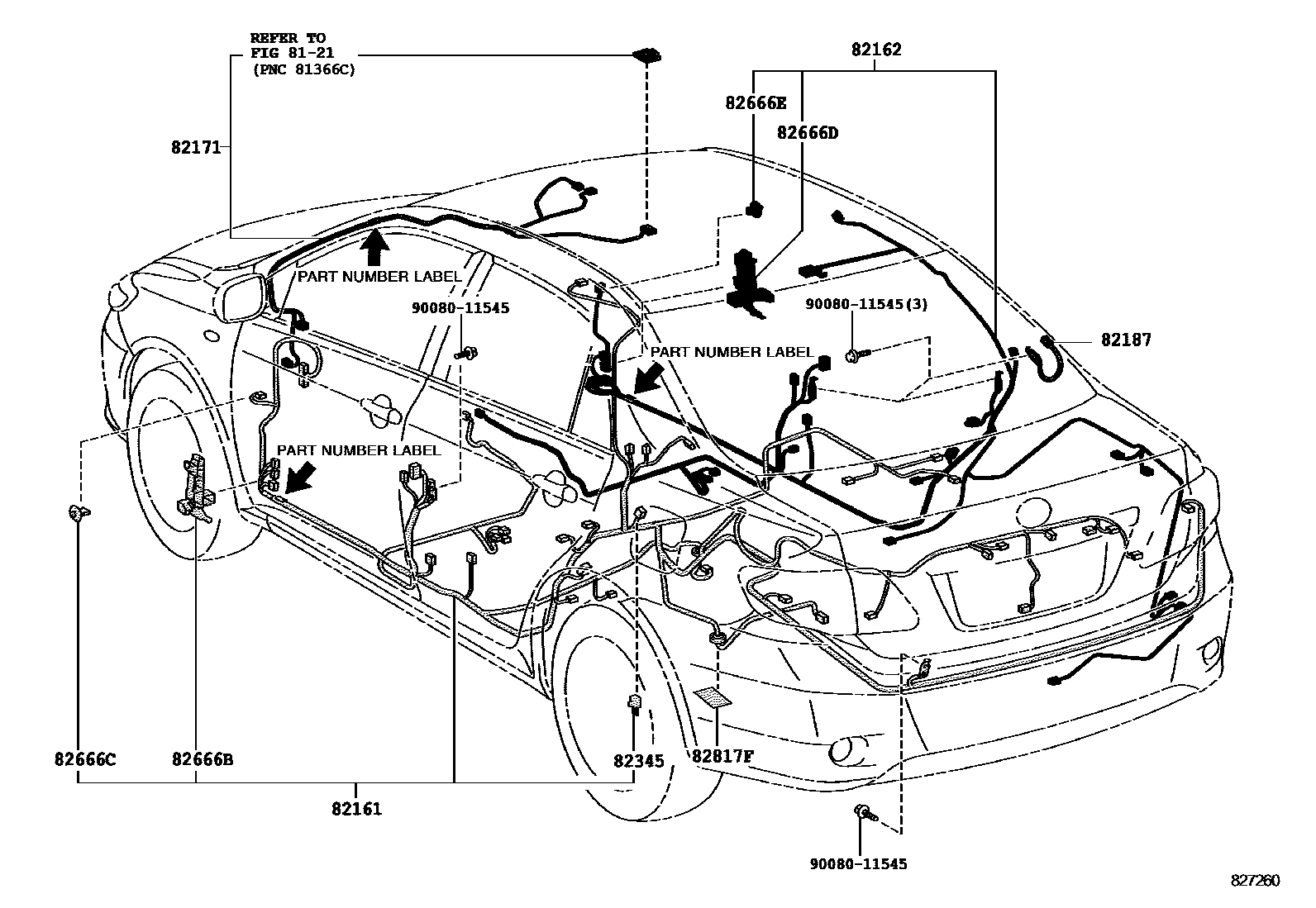

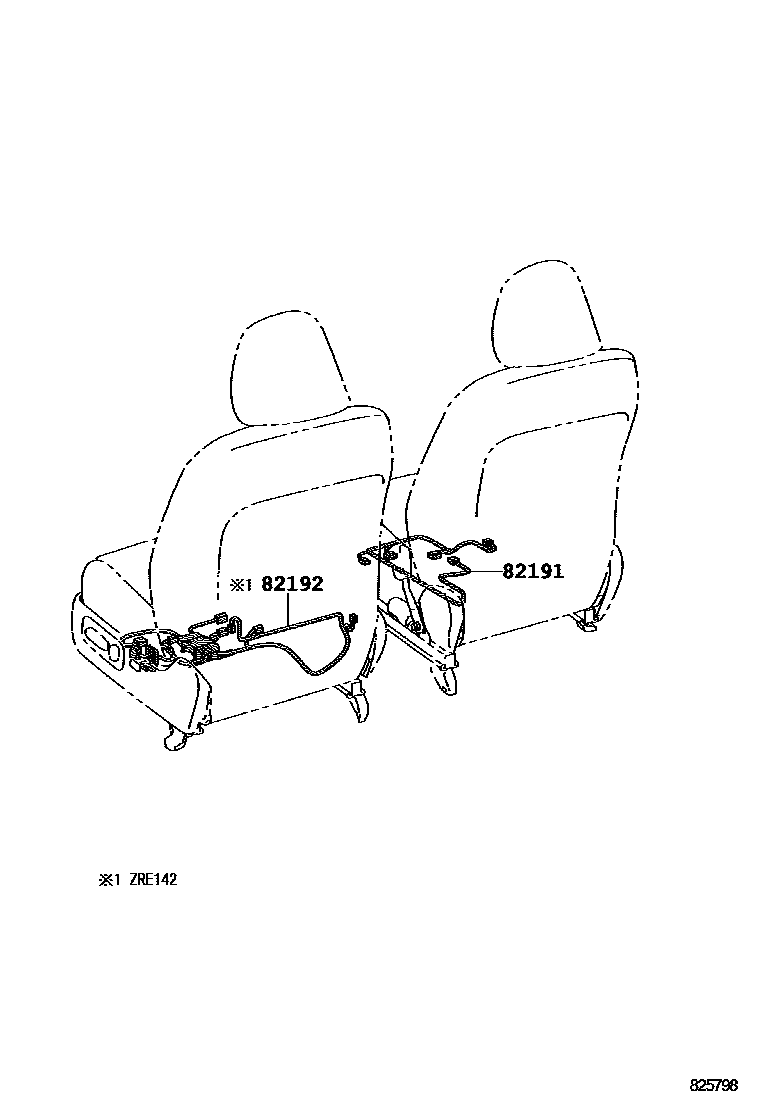

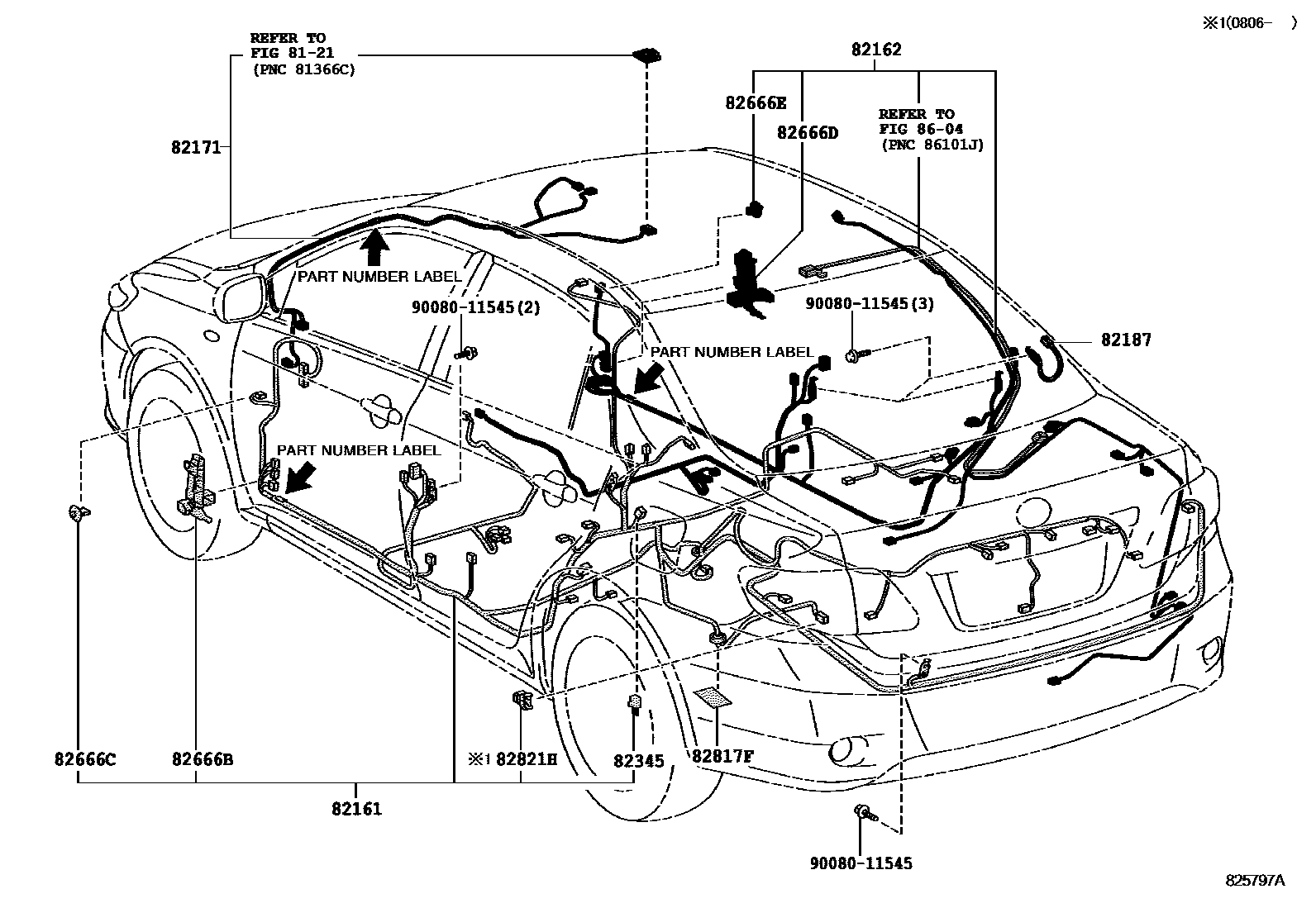

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 17 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

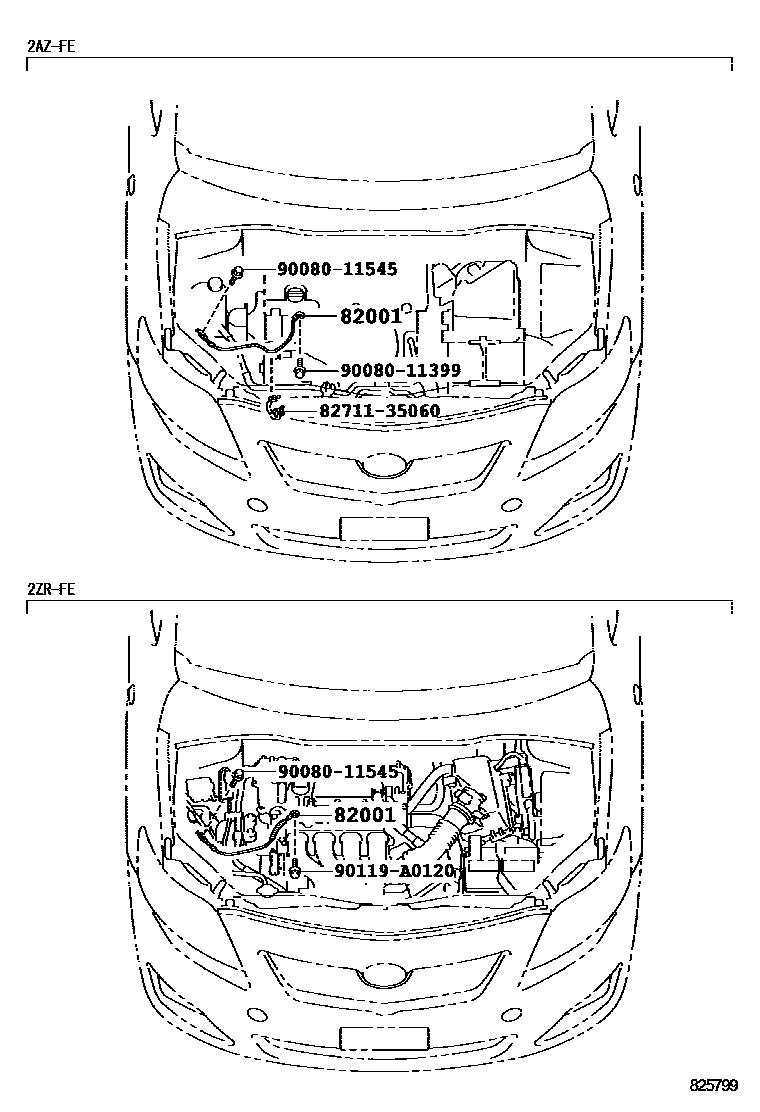

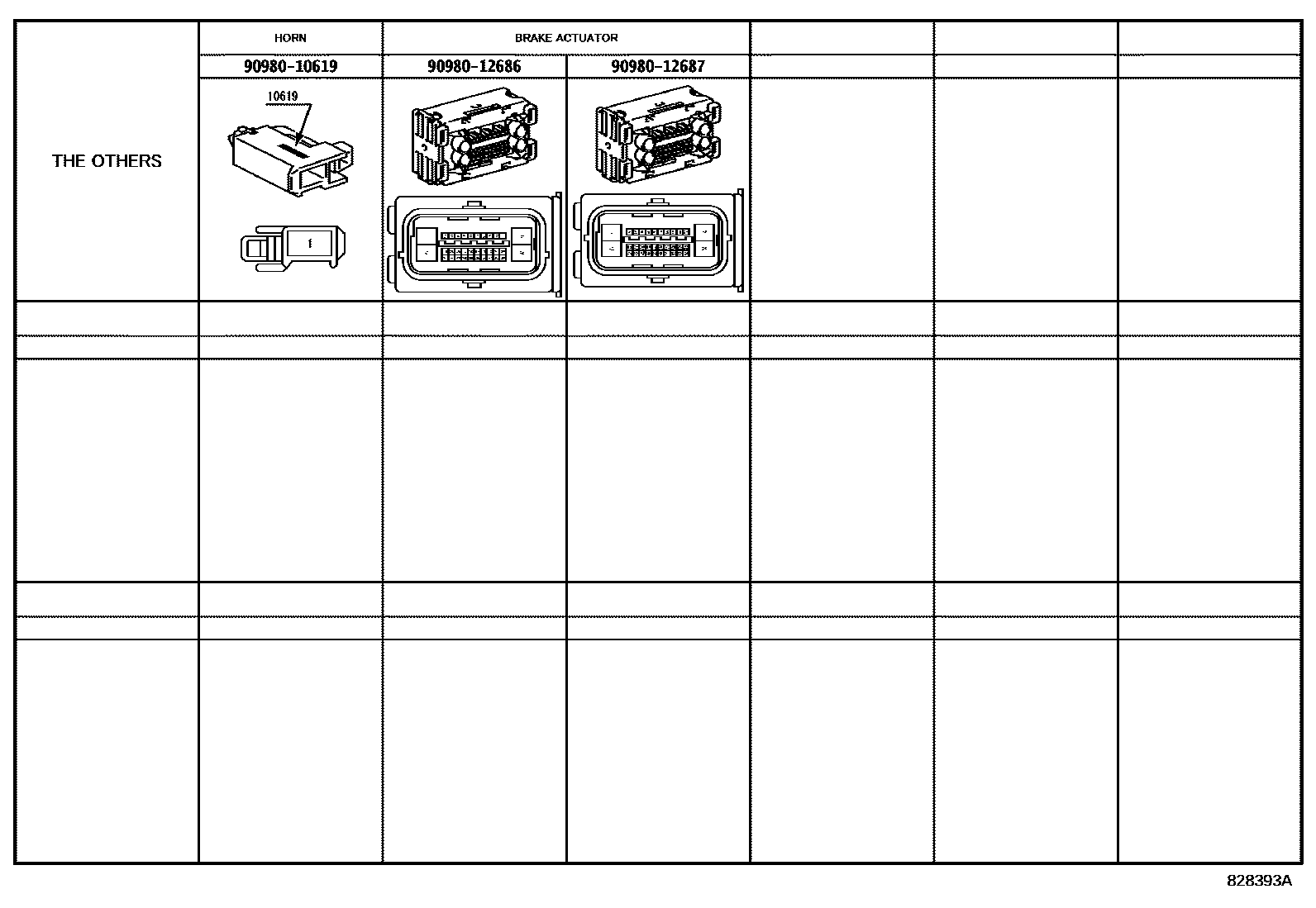

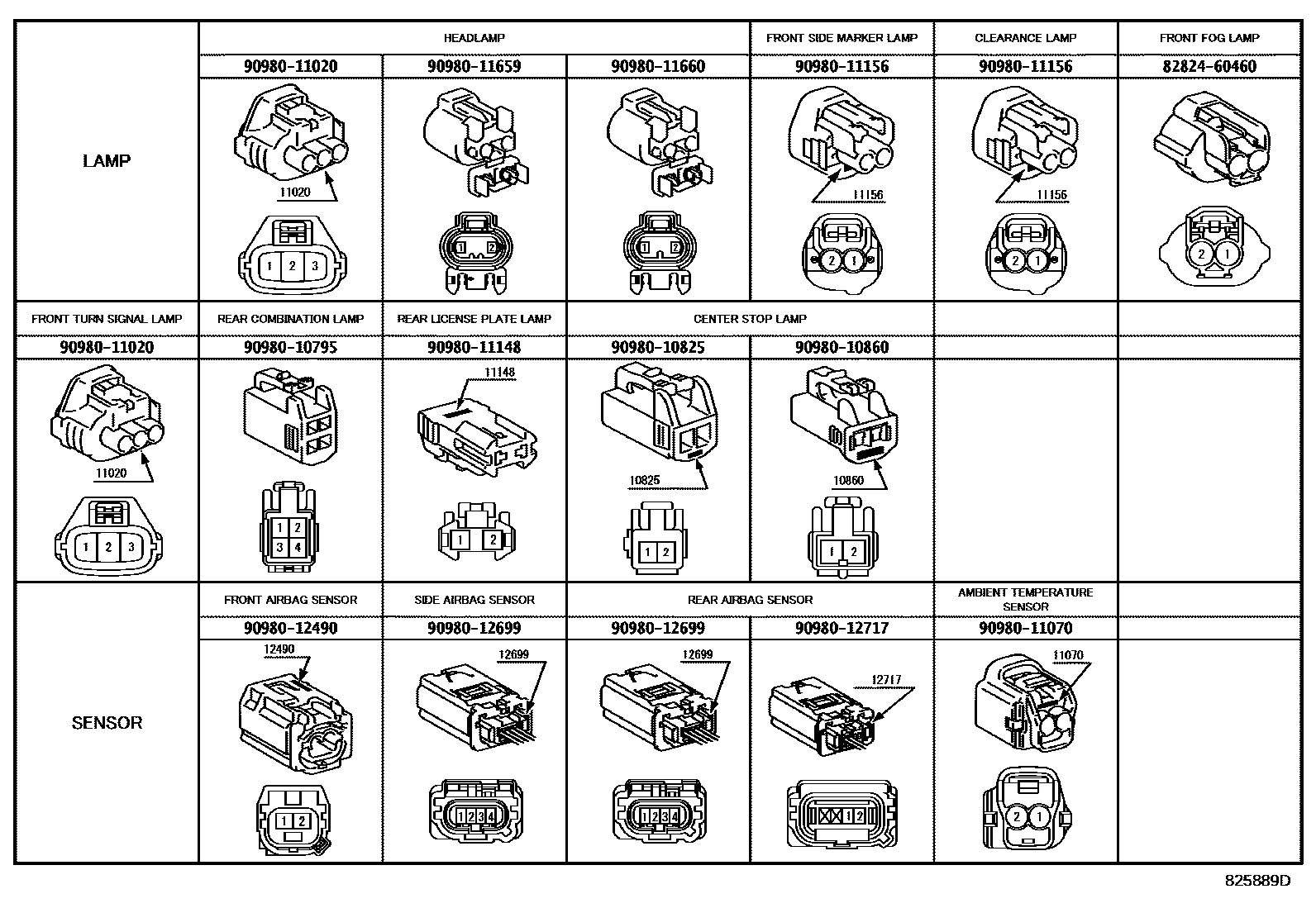

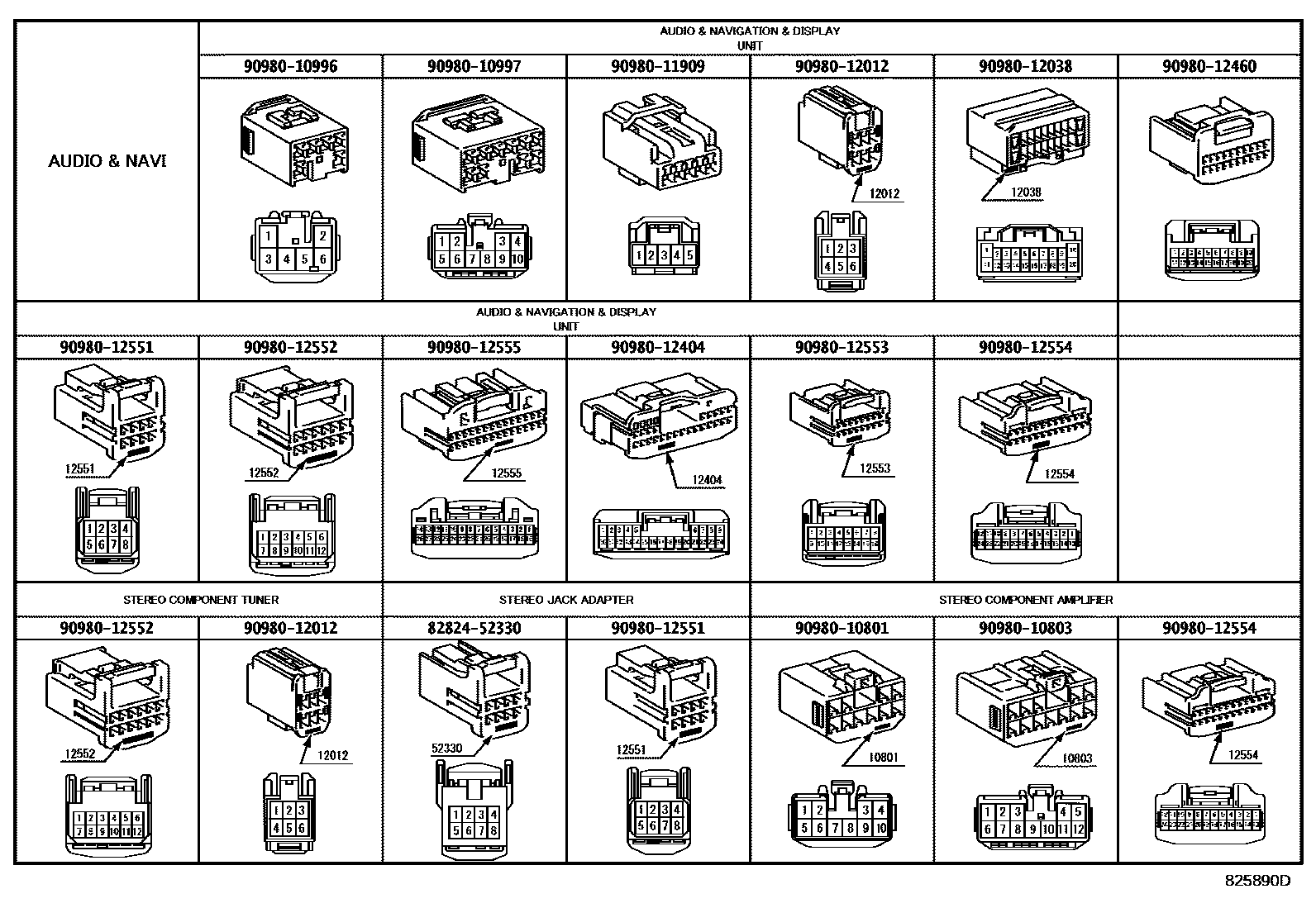

| 82001 | Connection cable No. 1 | 90980-A7013 · 90980-A7014 |

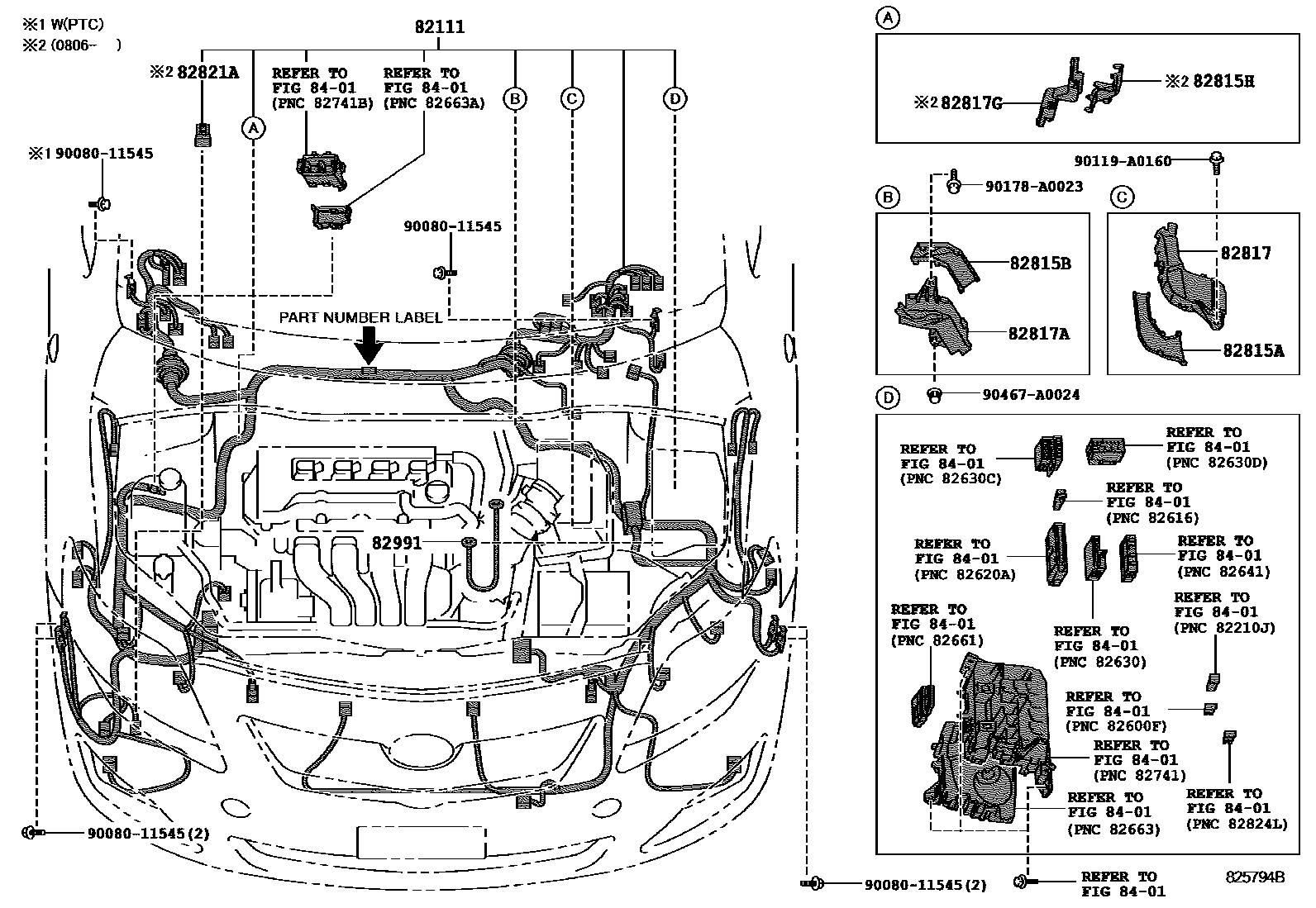

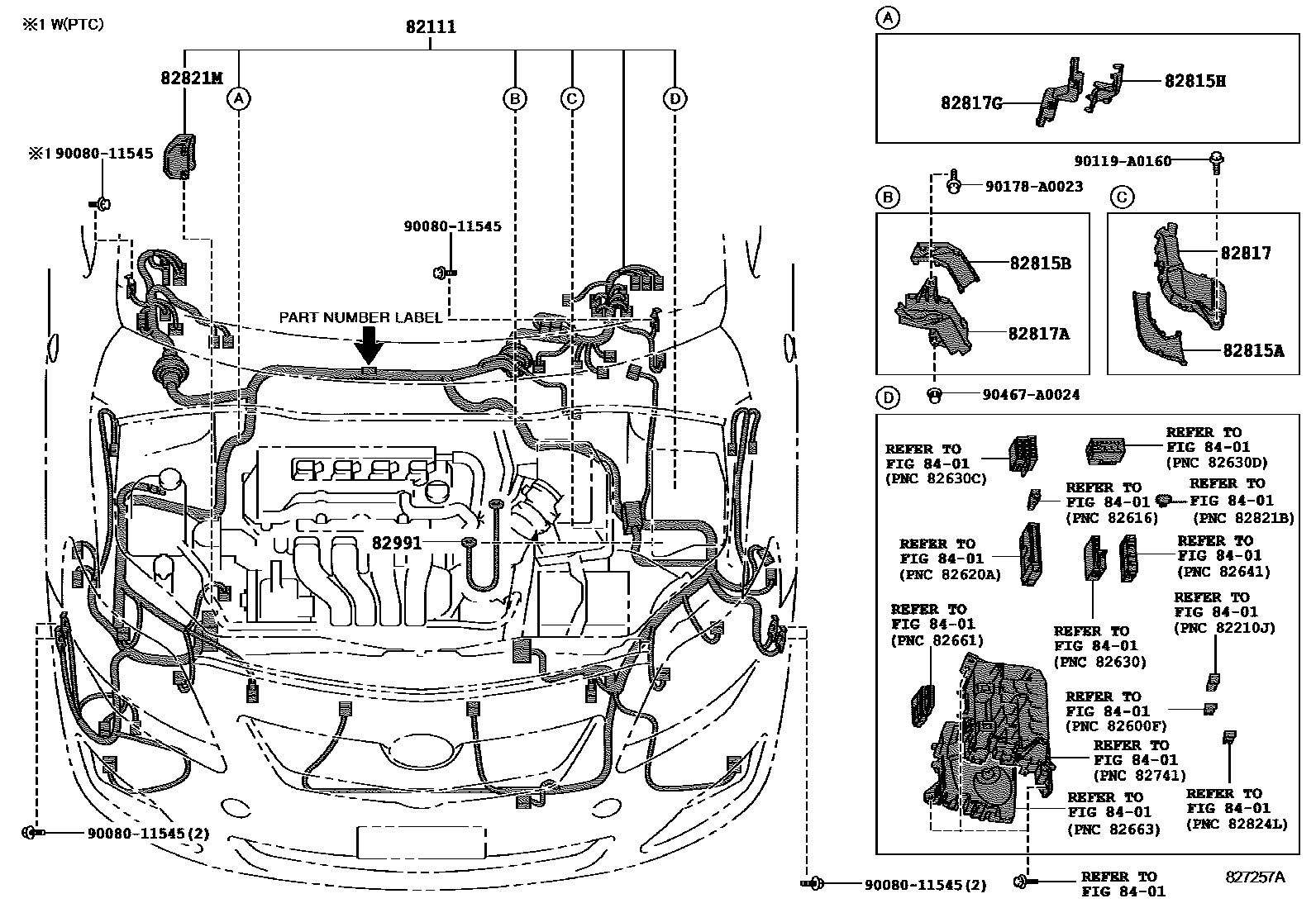

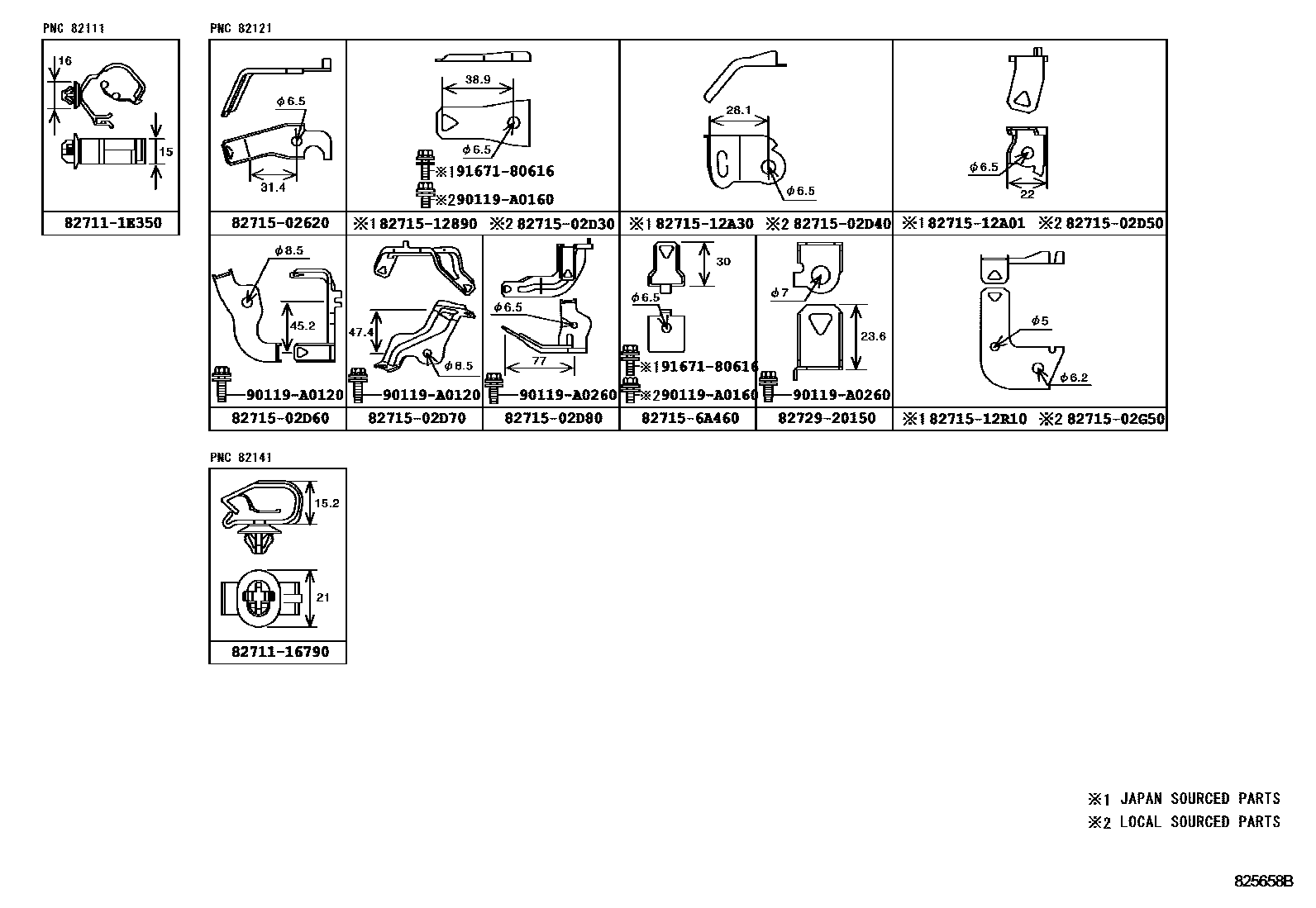

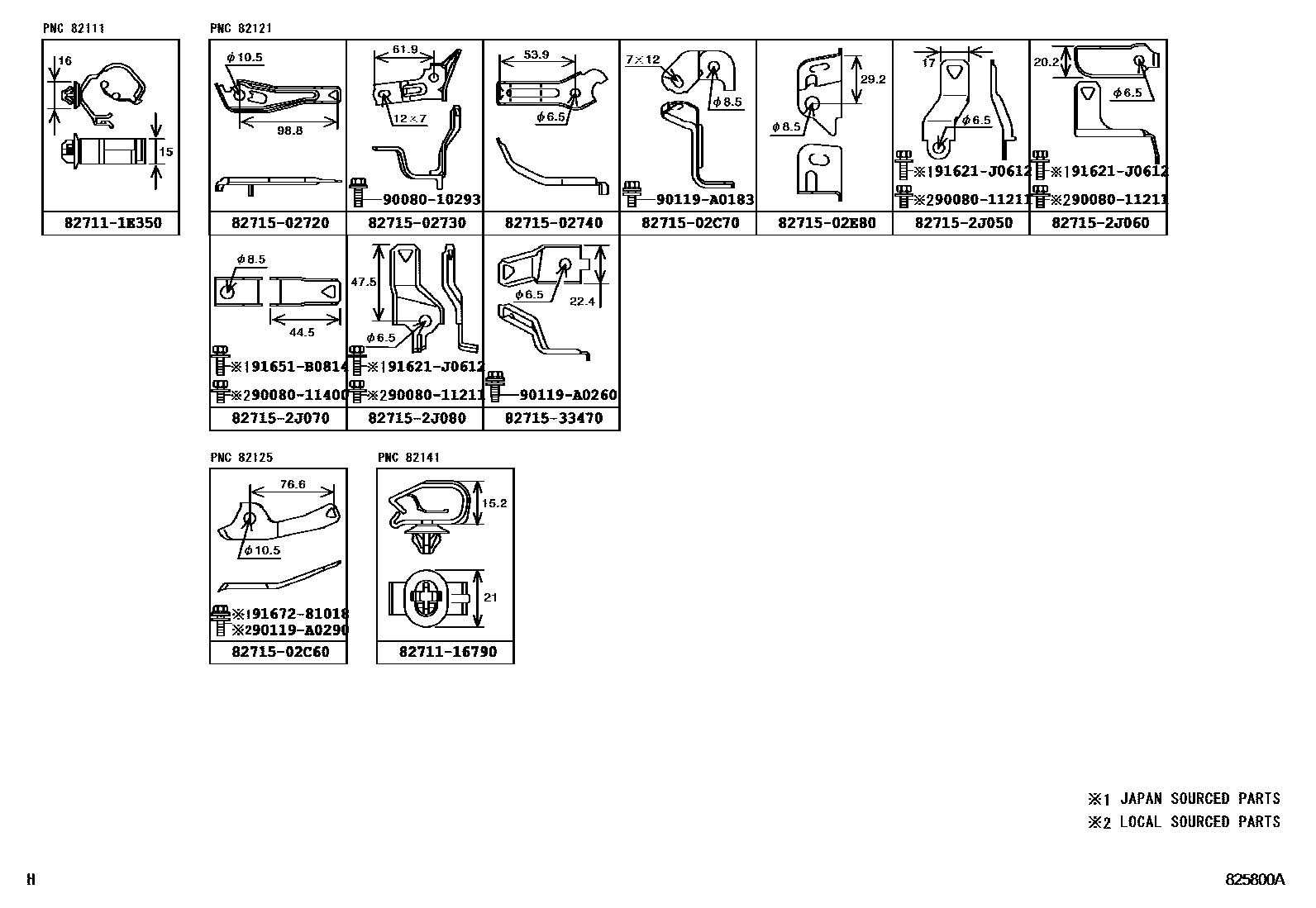

| 82111 | Engine room main wiring harness | 82111-0Z300 · 82111-0Z320 · 82111-0Z400 · 82111-0Z460 · 82111-0Z480 · 82111-0Z500 · 82111-0Z660 · 82111-0Z680 · 82111-0Z690 · 82111-0ZE50 · 82111-0ZE70 · 82111-0ZV60 · 82111-0ZV70 · 82111-0ZV80 · 82111-0ZV90 · 82111-0ZW00 · 82111-0ZW10 · 82111-0ZW20 · 82111-0ZW40 · 82115-02Z40 · 82115-02Z60 · 82115-02Z70 · 82115-0ZL60 · 82115-0ZL70 · 82115-0ZL80 · 82115-0ZL90 · 82116-02700 · 82116-02720 · 82116-02F20 · 82116-02F30 · 82116-02F40 · 82116-02F50 · 82116-02F60 · 82116-02F80 · 82116-02F90 |

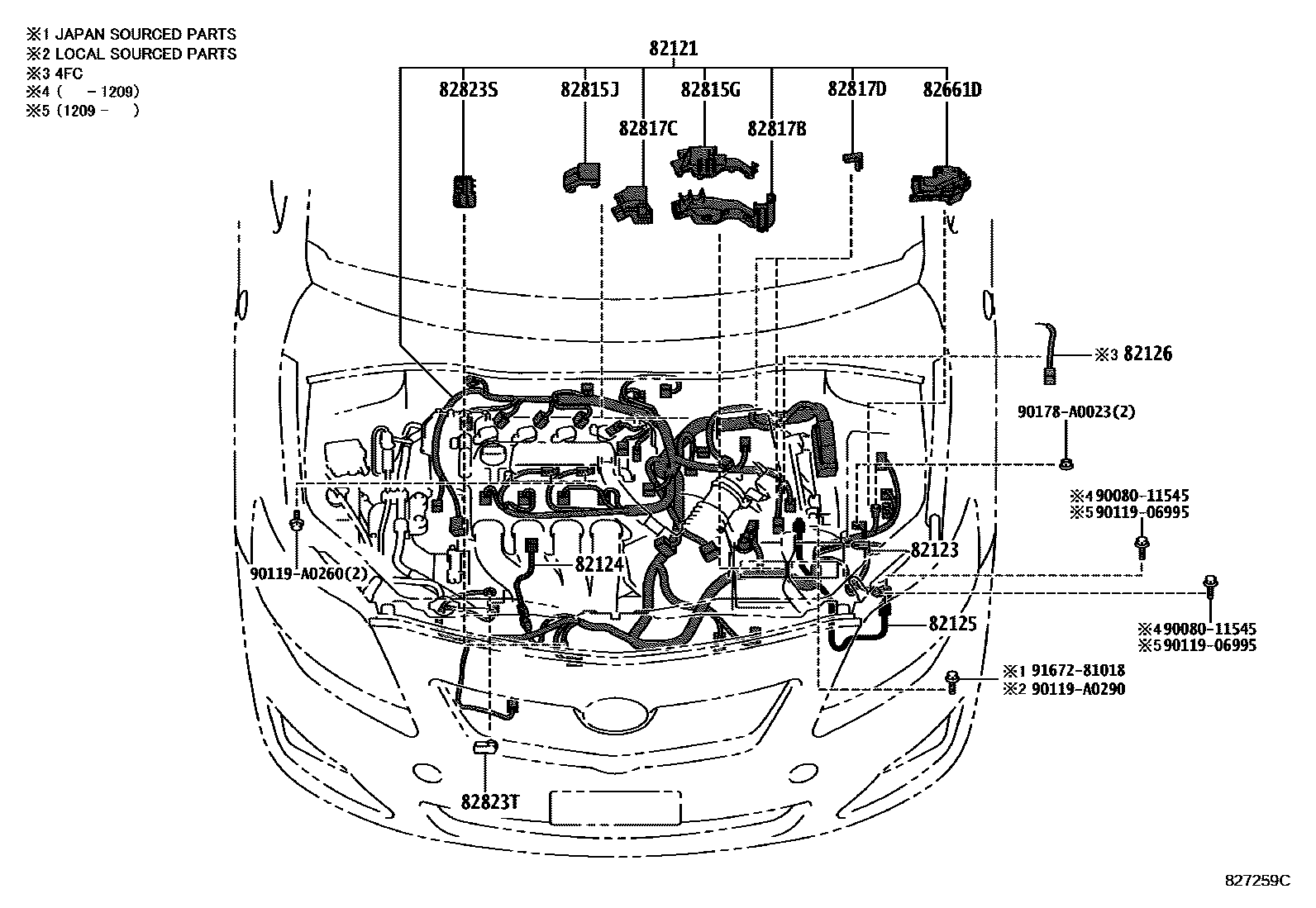

| 82121 | Engine wiring harness | 82121-02M40 · 82121-02M50 · 82121-02M60 · 82121-02M70 · 82121-02W80 · 82121-02W90 |
| 82123 | Engine No. 3 wiring harness | 82123-02330 · 82123-02331 |
| 82124 | Engine No. 4 wiring harness | 82124-02070 · 82124-02090 · 82124-12160 |
| 82125 | Transmission wiring harness | 82125-02180 · 82125-02190 · 82125-02200 · 82125-02210 |
| 82126 | Engine wiring harness | 82126-02050 |

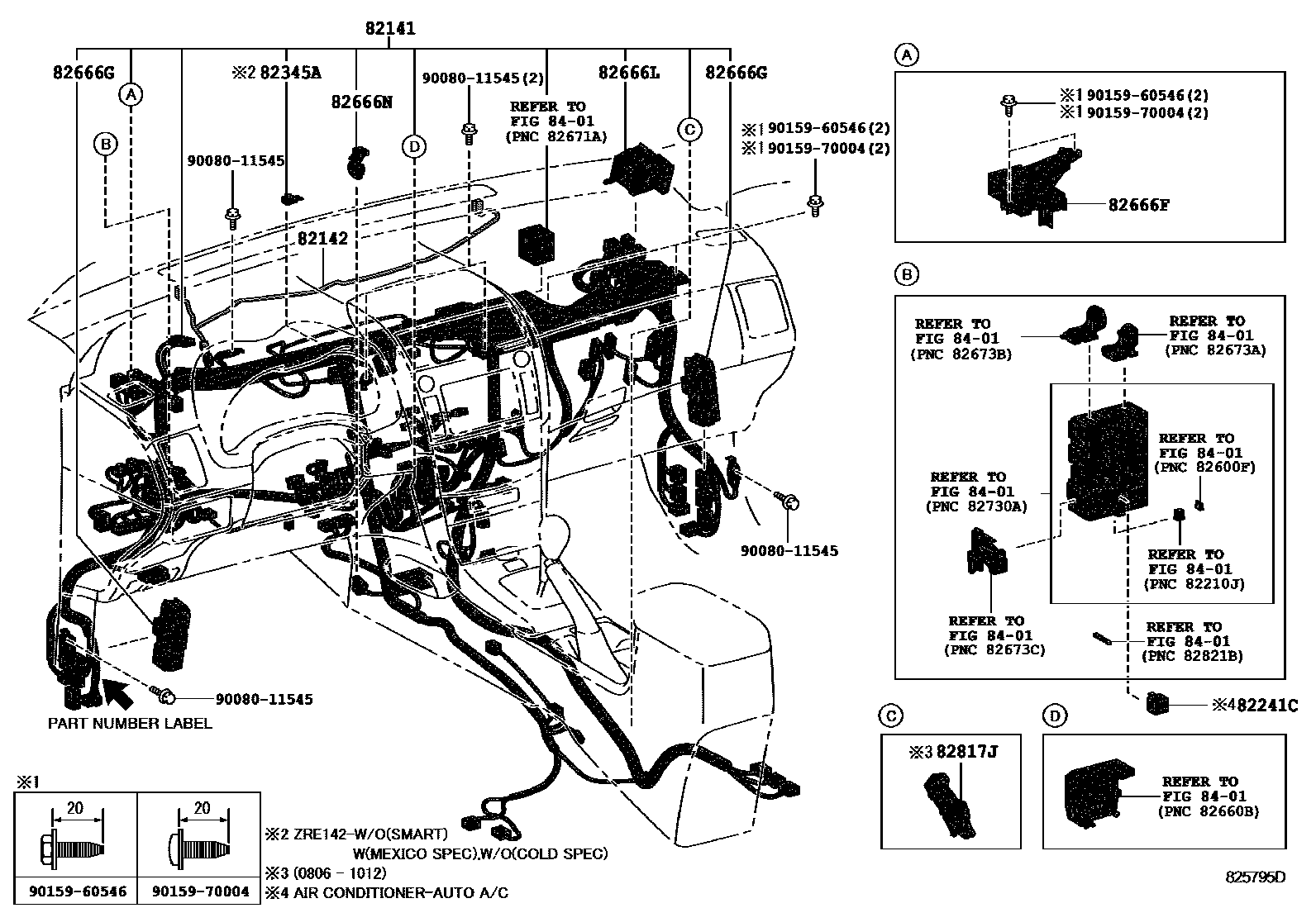

| 82141 | Dashboard wiring harness | 82117-02Q90 · 82117-02R00 · 82117-02R10 · 82117-02R30 · 82117-02R40 · 82117-0Z080 · 82117-0Z081 · 82117-0Z090 · 82117-0Z100 · 82117-0Z110 · 82117-0Z111 · 82117-0Z120 · 82117-0Z130 · 82117-0ZA80 · 82118-0ZK10 · 82118-0ZK20 · 82118-0ZK40 · 82118-0ZK70 · 82118-0ZK80 · 82118-0ZK90 · 82118-0ZK91 · 82118-0ZL20 · 82118-0ZL30 · 82118-0ZW50 · 82118-0ZW60 · 82118-0ZW61 · 82118-0ZW70 · 82118-0ZW71 · 82118-0ZW80 · 82118-0ZX00 · 82118-0ZX20 · 82138-02Z00 · 82138-02Z10 · 82141-0ZY20 · 82141-0ZY30 · 82141-0ZY40 · 82141-0ZY50 · 82141-0ZY60 · 82141-0ZY70 · 82141-0ZY80 · 82141-0ZY90 · 82141-0ZZ00 · 82141-0ZZ10 · 82141-0ZZ20 · 82141-0ZZ30 · 82141-0ZZ40 · 82141-0ZZ50 · 82145-0Z400 · 82145-0Z401 · 82145-0Z410 · 82145-0Z411 · 82145-0Z420 · 82145-0Z421 · 82145-0Z430 · 82145-0Z431 · 82145-0Z460 · 82145-0Z461 · 82145-0Z470 · 82145-0Z471 · 82145-0Z480 · 82145-0Z481 · 82145-0Z490 · 82145-0Z491 · 82145-0Z510 · 82145-0Z511 · 82145-0Z520 · 82145-0Z521 · 82145-0Z530 · 82145-0Z531 · 82145-0Z540 · 82145-0Z541 · 82145-0Z550 · 82145-0Z551 · 82145-0Z610 · 82145-0Z611 · 82145-0Z620 · 82145-0Z621 · 82145-0Z630 · 82145-0Z631 · 82145-0ZM10 |
