Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 2 images and 61 PNC and OE references.

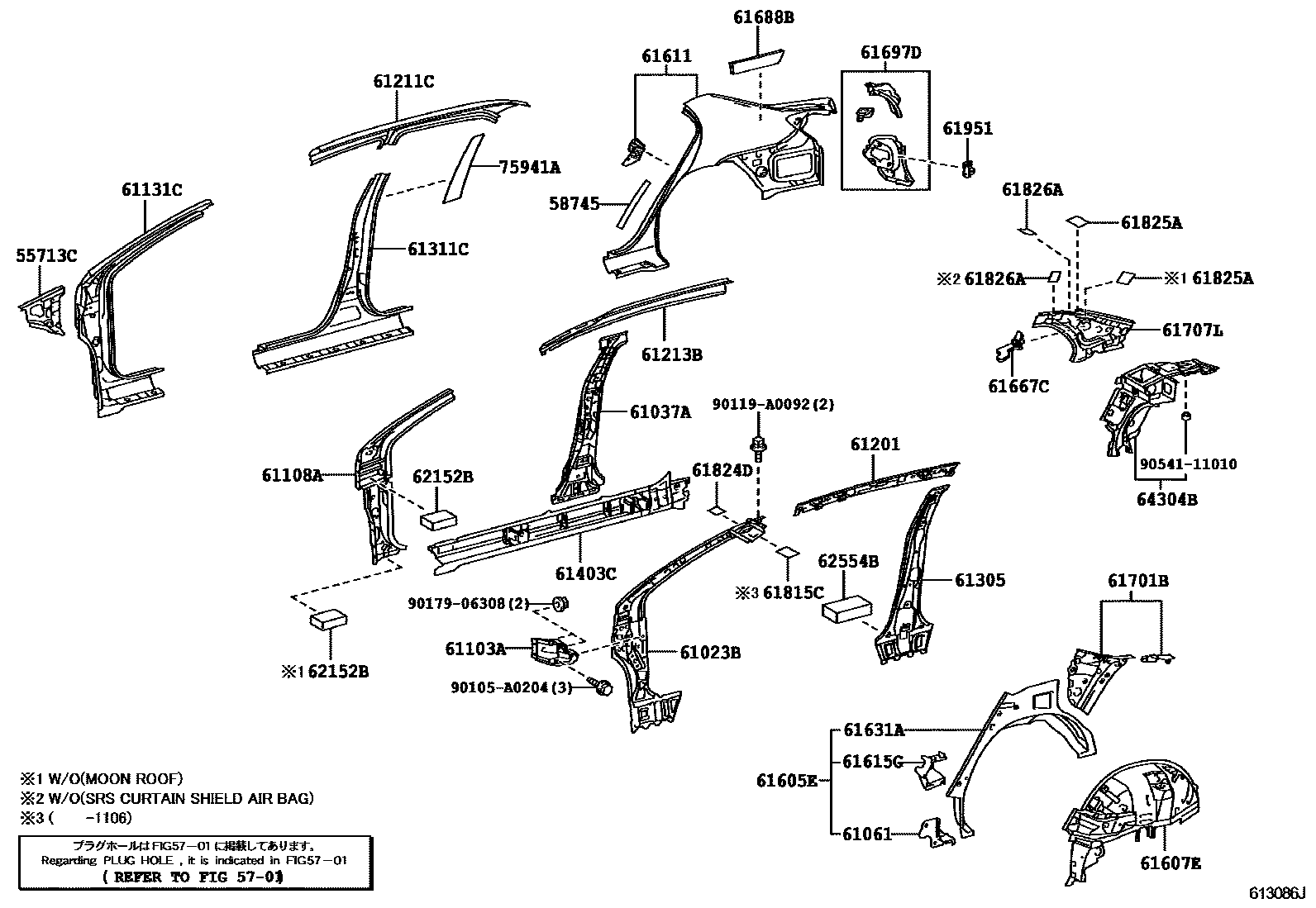

Toyota COROLLA 侧梁 EPC diagram — 613086J
侧梁 — 613086J (200801 – 999999)

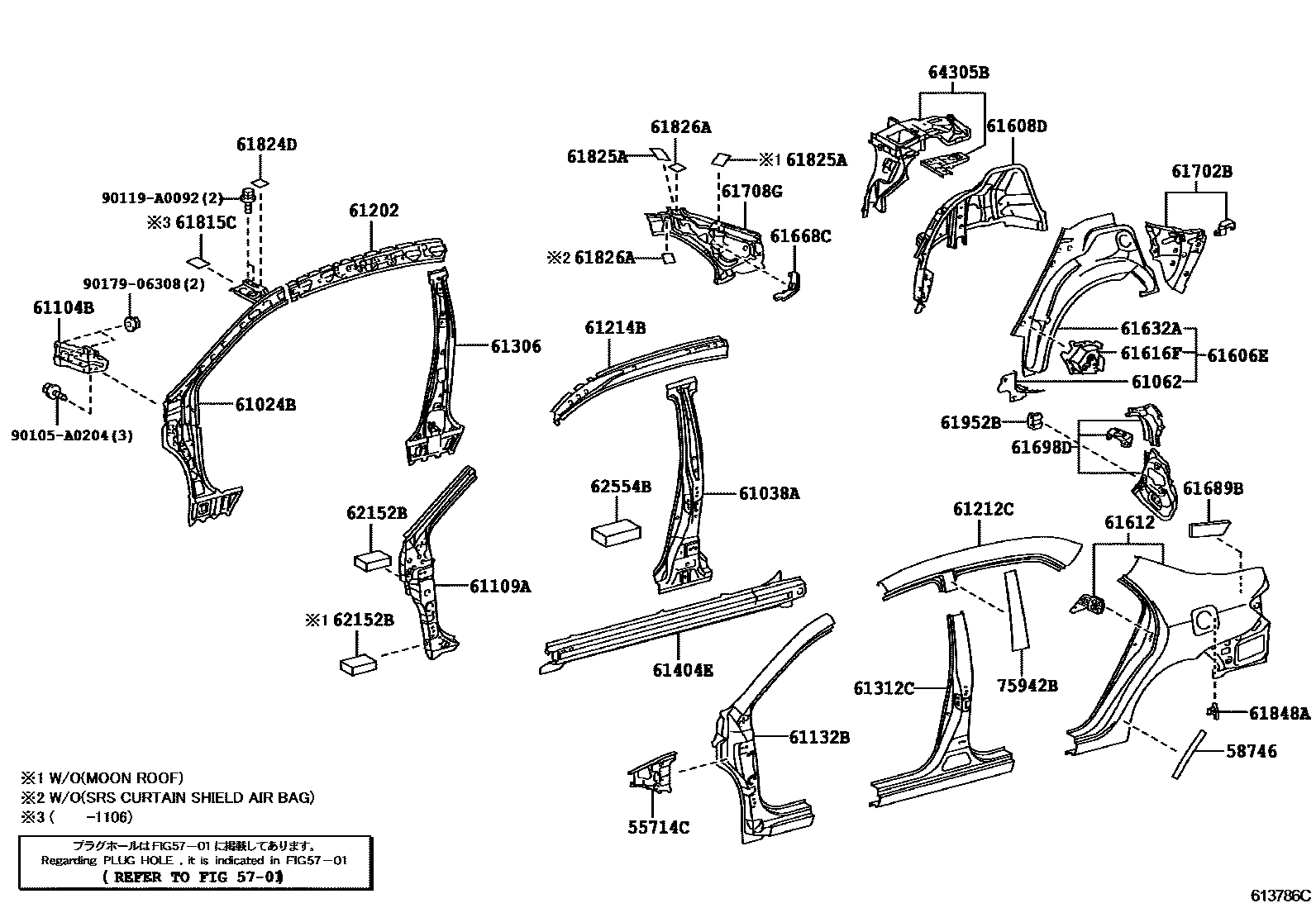

Toyota COROLLA 侧梁 EPC diagram — 613786C
侧梁 — 613786C (200801 – 999999)

PNC and OE references

PNCPart nameOE numbers
55713CRight front wall upper side panel55713-02090
55714CLeft front wall upper side panel55714-02090
58745Right front side panel protector58741-02130
58746Left front side panel protector58742-02130
61023BRight body inner front pillar sub-assembly61023-02200 · 61023-02201 · 61023-02210
61024BLeft body inner front pillar sub-assembly61024-02190 · 61024-02191 · 61024-02200
61037ARight body center pillar reinforcement sub-assembly61037-02913
61038ALeft body center pillar reinforcement sub-assembly61038-02913
61061Right wheel cover reinforcement sub-assembly61061-02040
61062Left wheel cover reinforcement sub-assembly61062-02040
61103ARight front wall side reinforcement sub-assembly61103-02130 · 61103-02131
61104BLeft front wall side reinforcement sub-assembly61104-02120
61108ARight body front pillar lower reinforcement sub-assembly61108-02140
61109ALeft side body front pillar lower reinforcement sub-assembly61109-02140
61131CRight body outer front pillar61131-02190
61132BLeft body outer front pillar61132-02220
61201Roof right side longitudinal beam sub-assembly61201-02130 · 61201-02131
61202Roof left side longitudinal beam sub-assembly61202-02130 · 61202-02131
61211CRoof right side rail61211-02120
61212CRoof left side rail61212-02120
61213BNo. 2 longitudinal beam on the outer right side of the roof61203-02080
61214BNo. 2 longitudinal beam on the left side of the roof61204-02080
61305Right body center pillar lower reinforcement sub-assembly61305-02060
61306Left body center pillar lower reinforcement sub-assembly61306-02060
61311CRight rear body front outer panel61311-02150
61312CLeft rear body front outer panel61312-02150
61403CRight door outer sill reinforcement sub-assembly61403-02110
61404ELeft door outer sill reinforcement sub-assembly61404-02110
61605ERight side hoarding61605-02060
61606Eleft side panel61606-02050
61607ERight wheel housing lining panel61607-02430 · 61607-02600
61608DLeft side wheel housing lining panel61608-02360 · 61608-02490
61611Right side hoarding61601-02210
61612left side panel61602-02170
61615GRight rear body rear side panel reinforcement61615-02040
61616FLeft rear body rear side panel reinforcement61616-02050
61631ARight wheel cover outer panel61631-02130
61632ALeft side wheel cover outer panel61632-02130
61667CNo. 1 side panel seal61667-02100
61668CNo. 2 side panel seal61668-02060
61688BRight side panel reinforcement lining61688-02220
61689BLeft side panel reinforcement lining61689-02110
61697DRight side enclosure end cover61697-02910
61698DLeft side enclosure end cover61698-02910
61701BRoof right inner upper panel sub-assembly61701-02030
61702BRoof left inner upper panel sub-assembly61702-02030
61707LRight front roof inner panel sub-assembly61707-02110
61708GLeft front roof inner panel sub-assembly61708-02110
61815CInner roof cover61815-02040
61824DNoise Control Panel No. 161824-02190
61825ANoise Control Panel No. 261815-02040
61826ANoise Control Panel No. 361824-02190
61848ALeft side panel fixing61848-02060
61951Right trim part bracket61951-02020
61952BLeft trim part bracket61952-02020
62152BNo. 2 silencer pad on cowl side62152-02020
62554BNo. 4 column pad62554-02040
64304BGlove box bracket right reinforcement sub-assembly64304-02101 · 64304-02102
64305BGlove box bracket left reinforcement sub-assembly64305-02101 · 64305-02102
75941ARight center pillar trim75941-02080 · 75941-02130
75942BLeft center pillar trim75942-02080 · 75942-02130
