Toyota COROLLA 变速器油冷却器和配管(ATM) — Figure 3514

Toyota COROLLA EPC diagram 3514, 变速器油冷却器和配管(ATM), with 2 images and 11 PNC and OE references.

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — 357893
变速器油冷却器和配管(ATM) — 357893 (200801 – 999999)

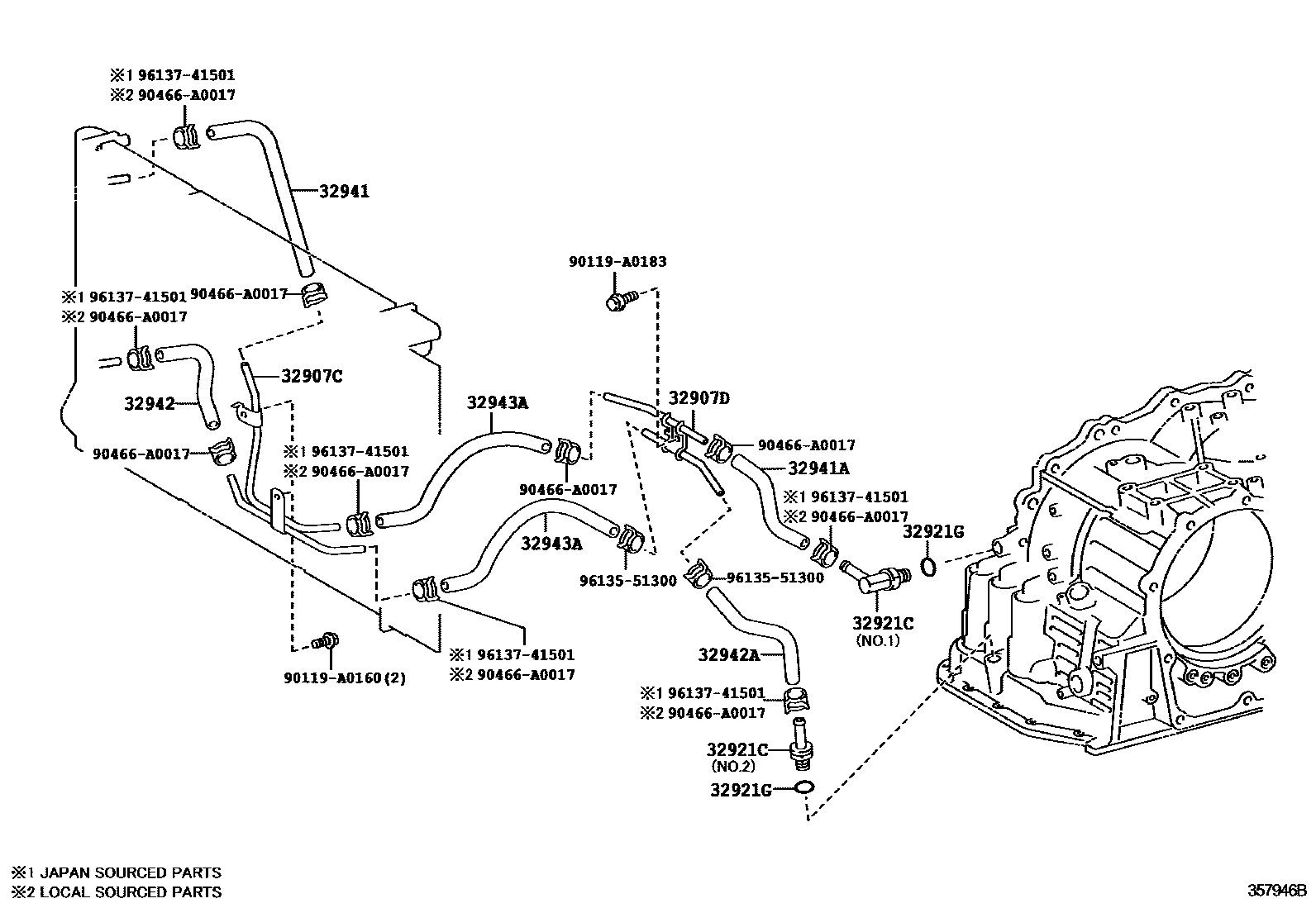

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — 357946B
变速器油冷却器和配管(ATM) — 357946B (200801 – 999999)

PNC and OE references

PNCPart nameOE numbers
32907CNo. 1 transmission oil cooler pipe sub-assembly without hose32907-02040 · 32907-02060
32907DNo. 2 transmission oil cooler pipe sub-assembly without hose32907-02050 · 32907-02070
32921CFitting (for transmission oil cooler tube)90404-13004 · 90404-13005 · 90404-13007 · 90407-13009
32921GO-ring (for transmission oil cooler pipe joint)90301-10018 · 90301-10189
32941No. 1 transmission oil cooler oil inlet hose32943-02010 · 32943-02050
32941ANo. 2 transmission oil cooler oil inlet hose32943-02030 · 32943-02070
32941GNo. 3 transmission oil cooler oil inlet hose90080-44089
32942No. 1 transmission oil cooler oil outlet hose32943-02020 · 32943-02060
32942ANo. 2 transmission oil cooler oil outlet hose32943-02040 · 32943-02080
32942BNo. 3 transmission oil cooler oil outlet hose90445-A0004
32943ANo. 2 transmission oil cooler hose90080-44037
