Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 2 images and 14 PNC and OE references.

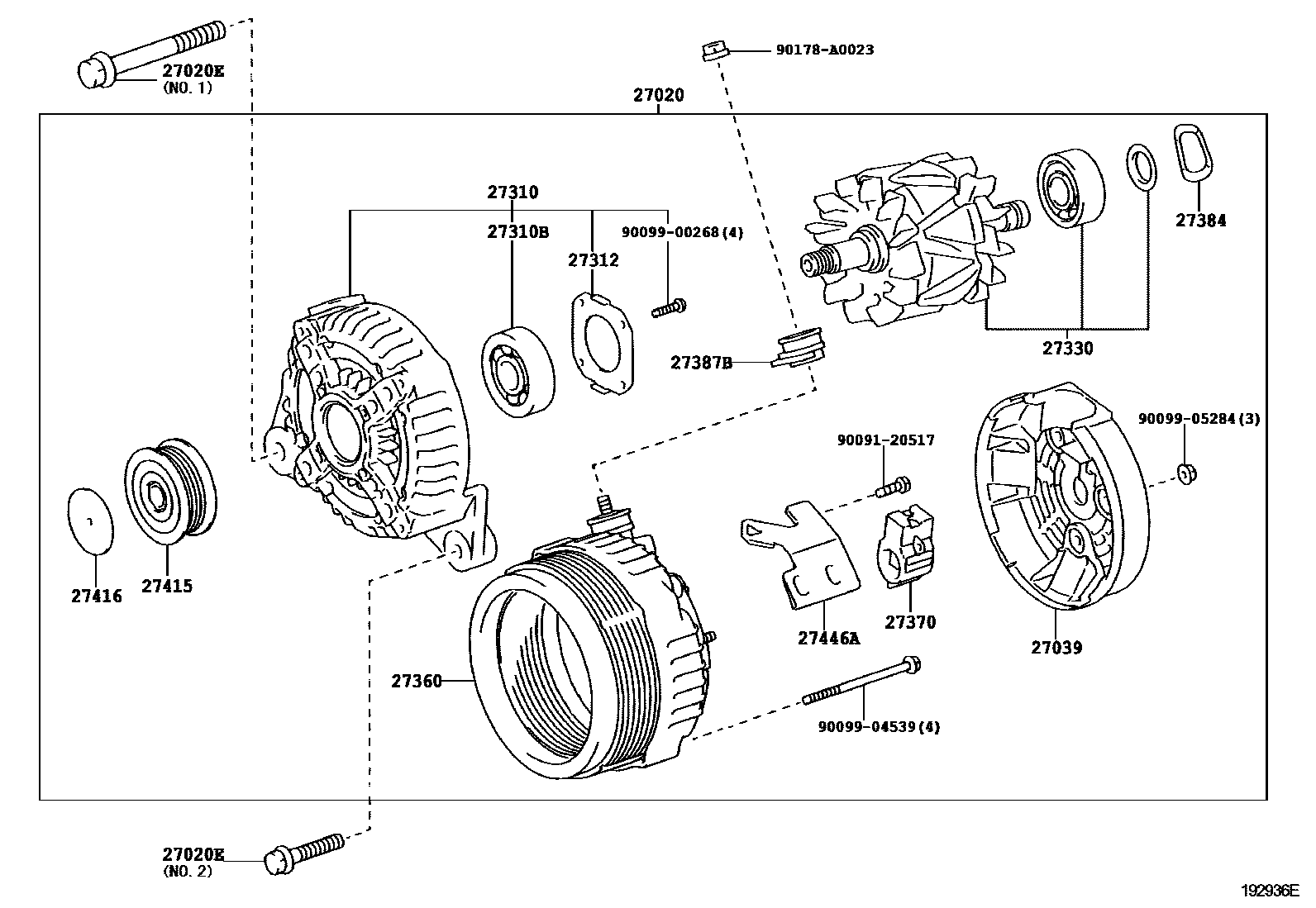

Toyota COROLLA Alternator EPC diagram — 192936E
Alternator — 192936E (200801 – 999999)

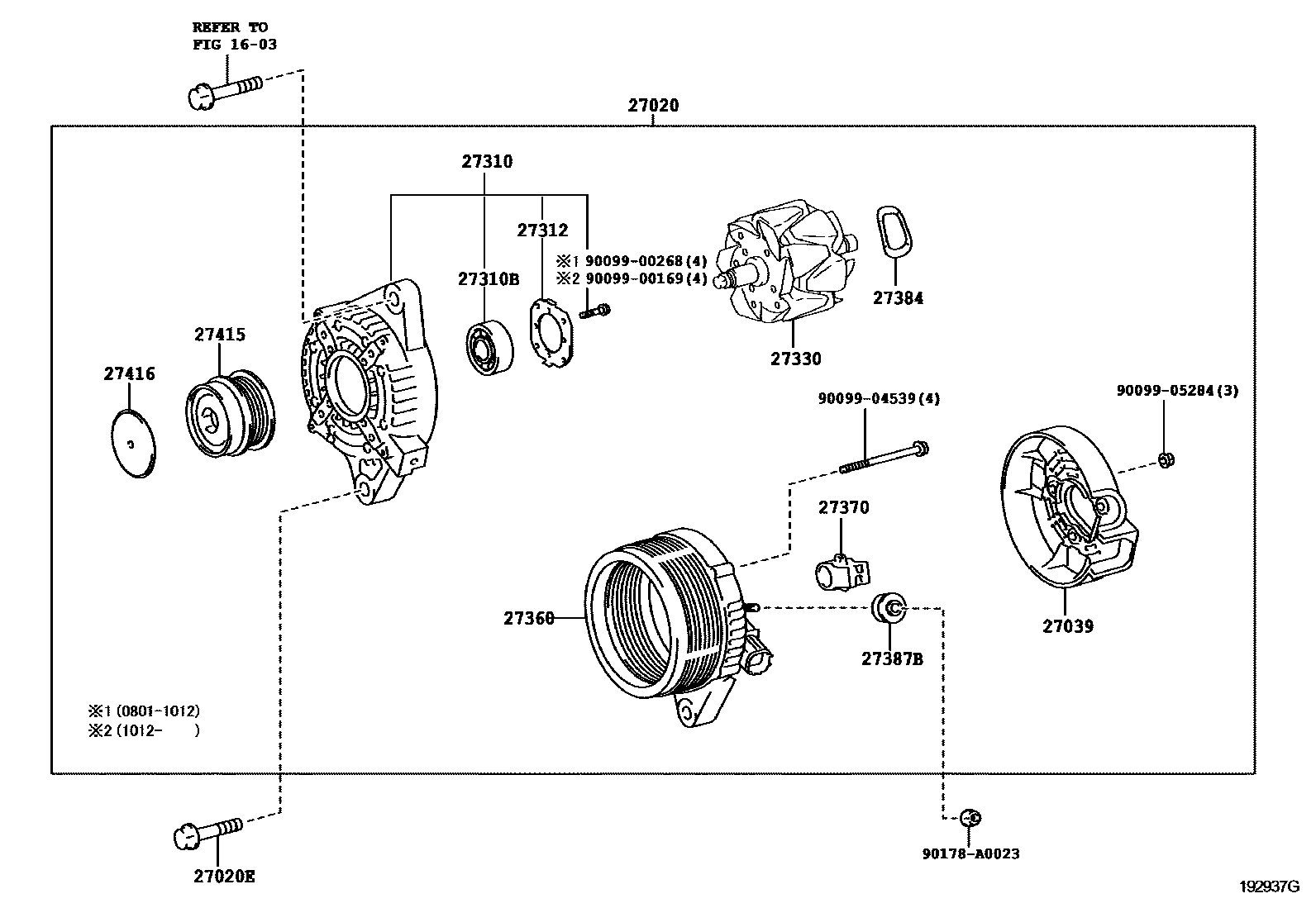

Toyota COROLLA Alternator EPC diagram — 192937G
Alternator — 192937G (200801 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0H110 · 27060-0H111 · 27060-0T040 · 27060-0T041 · 27060-0T130
27020EBolts (for generator)90080-10111 · 90105-10307 · 90105-A0145 · 90105-A0257 · 90105-A0267 · 91512-81085 · 91551-80840
27039Alternator Rear End Cover27039-0A110 · 27039-0T040
27310Alternator Drive End Frame Assembly27310-0H060 · 27310-0T040 · 27310-0T120
27310BBearing (for Alternator Drive End Frame)90068-10033 · 90068-10142
27312Retainer Plate27312-72100
27330Alternator Rotor Assembly27330-0F060
27360Alternator Stator Coil Assembly27360-0H070 · 27360-0T040
27370Alternator Brush Holder Assembly27370-0F060 · 27370-0P020
27384Washer27384-0A020
27387BGenerator terminal insulation pad27387-0V060 · 27387-20130
27415PULLEY, ALTERNATOR W/CLUTCH27415-0T010 · 27415-0T011 · 27415-0W040 · 27415-0W041
27416Generator pulley cover27416-0W020
27446Acard holder27446-28120
