Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 2 images and 8 PNC and OE references.

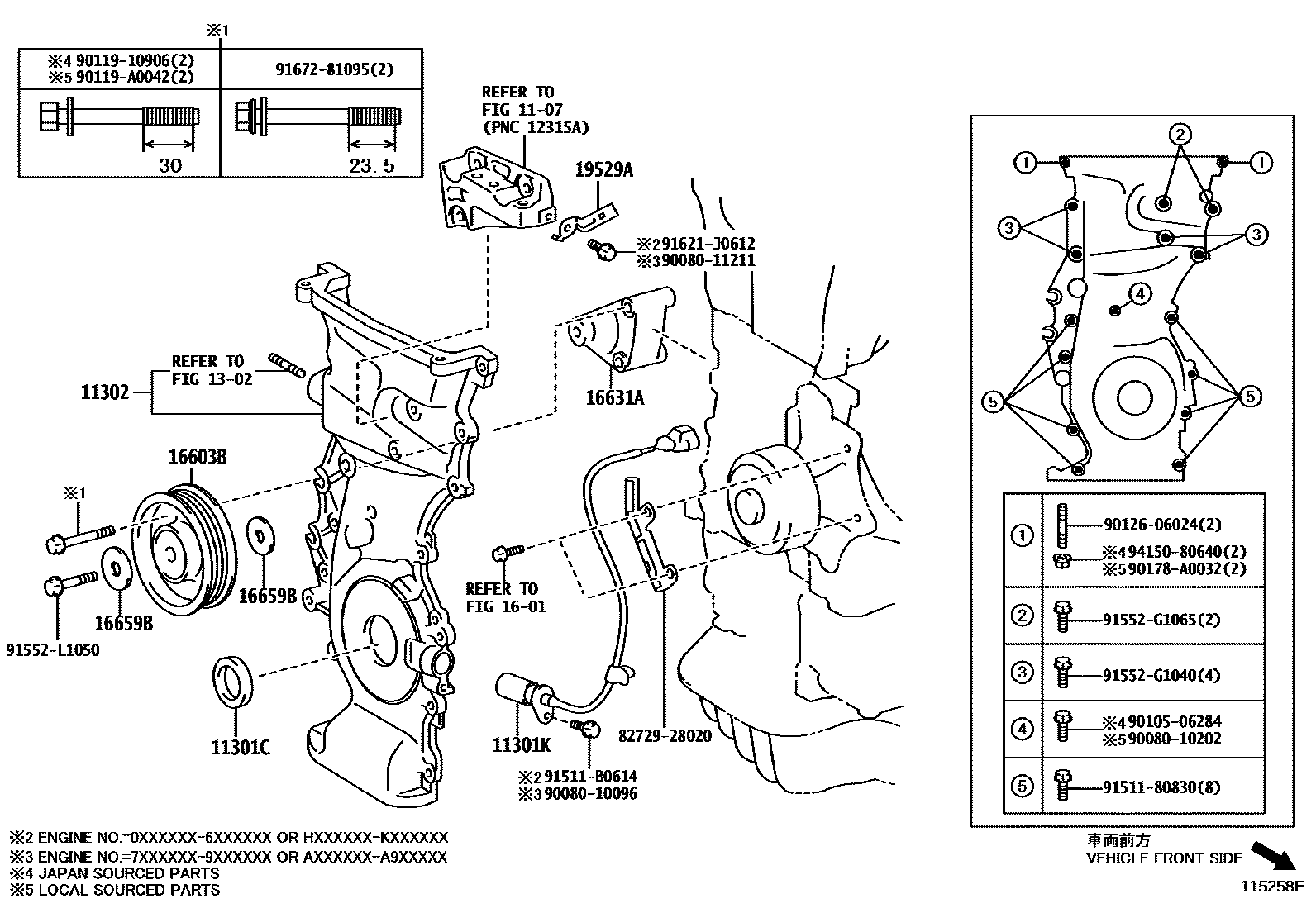

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 115258E
Timing Gear Cover & Rear End Plate — 115258E (200801 – 999999)

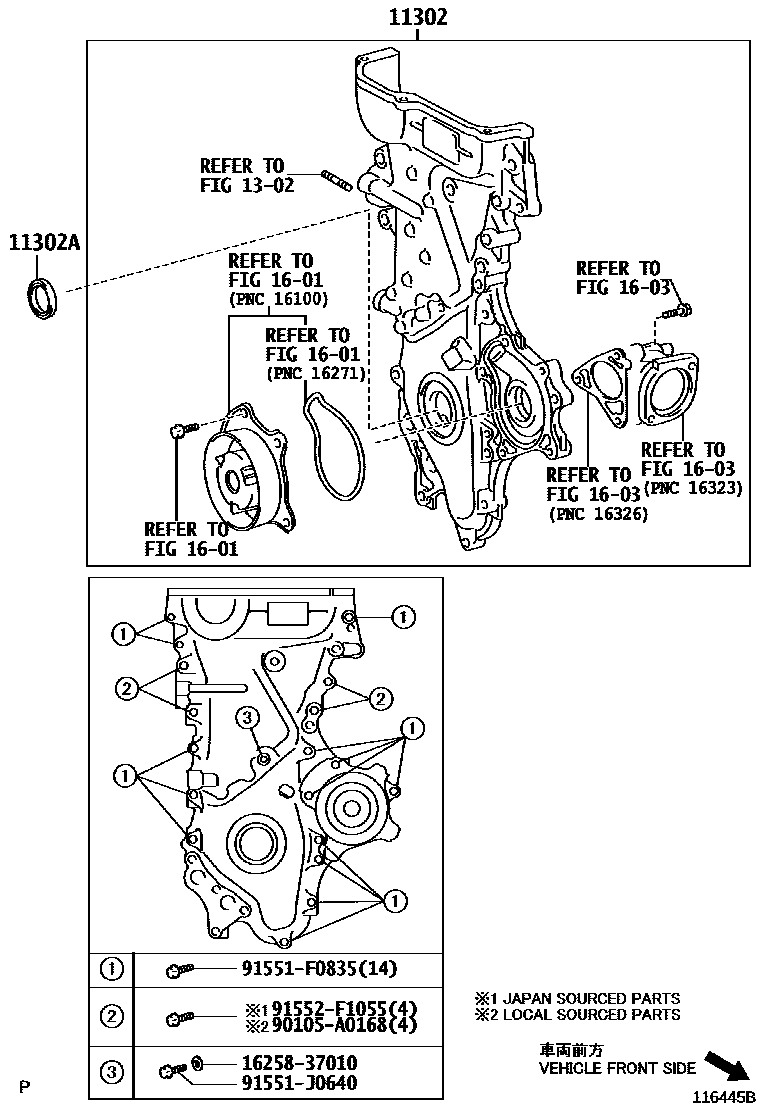

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 116445B
Timing Gear Cover & Rear End Plate — 116445B (200801 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-38089 · 90311-38098
11301Kcrankshaft position sensor90080-19024 · 90919-05047
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0T040 · 11310-0T041 · 11310-28090 · 11310-37010 · 11310-37011
11302AOil seal (for timing chain or timing belt cover)90311-38089 · 90311-38096 · 90311-A0014 · 90311-A0018
16603BIdler gear sub-assembly16603-28020
16631AIdler gear bracket16631-28031
16659BNo. 2 idler cover16659-31011
19529Acard holder19529-28030
