Toyota COROLLA 电子燃油喷射系统 — Figure 8404

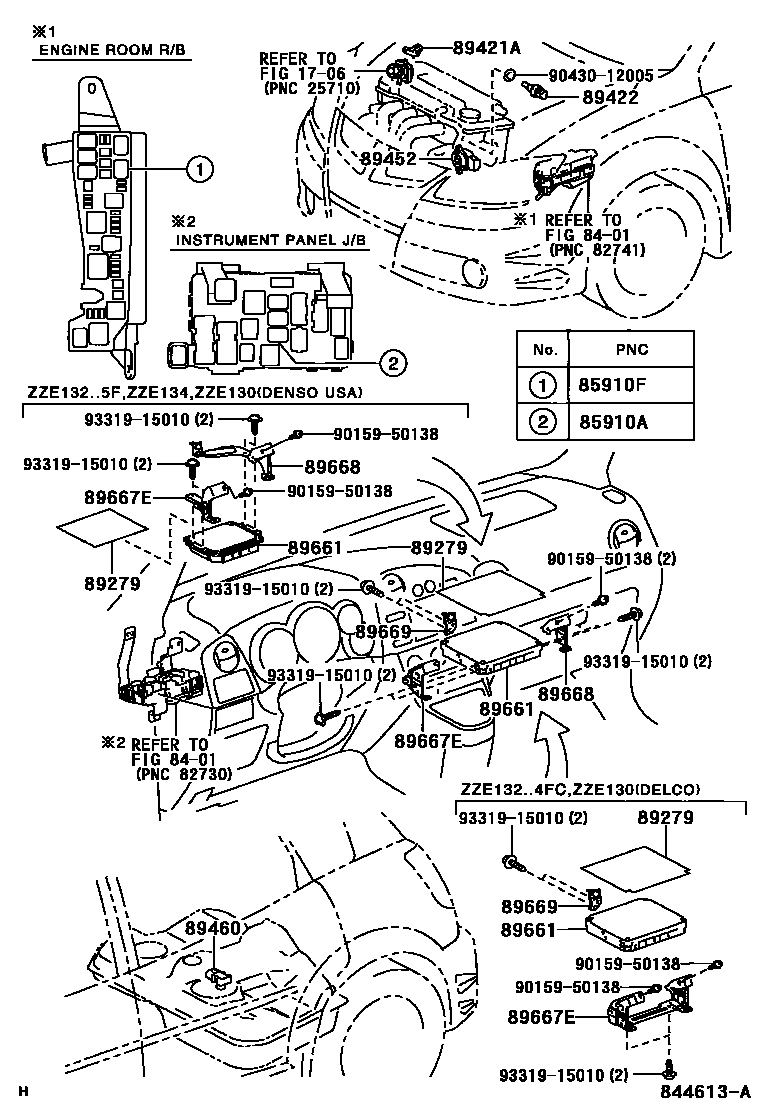

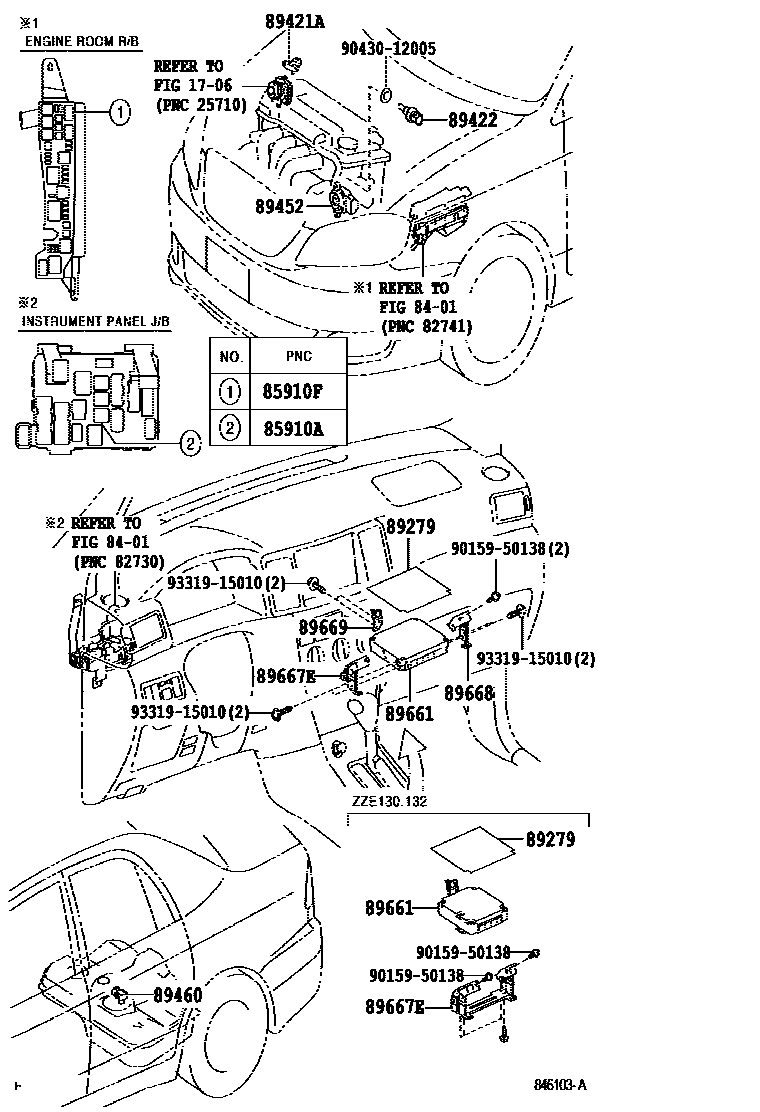

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 2 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87010 · 90084-98031 |
| 85910F | ECU relay (for EFI) | 90080-87010 · 90084-98031 |
| 89279 | Engine control ECU cover | 89279-01010 · 89279-02060 · 89279-02070 · 89279-02080 · 89279-02090 |
| 89421A | turbo pressure sensor | 89421-12150 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-35010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-02020 · 89452-20130 · 89452-35020 |
| 89460 | Steam pressure sensor assembly | 89461-02030 |
| 89661 | Engine control ECU | 89661-01030 · 89661-01031 · 89661-01040 · 89661-01050 · 89661-01051 · 89661-01120 · 89661-01121 · 89661-01122 · 89661-01123 · 89661-01130 · 89661-01131 · 89661-01132 · 89661-01133 · 89661-01140 · 89661-02C00 · 89661-02C01 · 89661-02C02 · 89661-02C03 · 89661-02C10 · 89661-02C11 · 89661-02C12 · 89661-02C13 · 89661-02C30 · 89661-02C31 · 89661-02C32 · 89661-02C33 · 89661-02C40 · 89661-02C41 · 89661-02C42 · 89661-02C43 · 89661-02C50 · 89661-02C70 · 89661-02C71 · 89661-02C72 · 89661-02C73 · 89661-02C91 · 89661-02C92 · 89661-02D01 · 89661-02D02 · 89661-02D11 · 89661-02D12 · 89661-02D21 · 89661-02D22 · 89661-02D31 · 89661-02D32 · 89661-02D41 · 89661-02D51 · 89661-02D61 · 89661-02F70 · 89661-02F80 · 89661-02K10 · 89661-02K20 · 89661-02K30 · 89661-02K40 · 89661-02K50 · 89661-02K60 · 89661-02K70 · 89661-02K80 · 89661-02Q90 · 89661-02R00 · 89661-02R10 · 89661-02R20 · 89661-02R30 · 89661-02R40 · 89661-02R50 · 89661-02R60 · 89661-0Z040 · 89661-0Z041 · 89661-0Z042 · 89661-0Z043 · 89661-0Z070 · 89661-0Z080 · 89661-0Z081 · 89661-0Z090 · 89661-0Z091 · 89661-0Z092 · 89661-0Z100 · 89661-0Z101 · 89661-0Z102 · 89661-0Z110 · 89666-02131 · 89666-02132 · 89666-02133 · 89666-02141 · 89666-02142 · 89666-02150 · 89666-02151 · 89666-02152 · 89666-02153 · 89666-02160 · 89666-02161 · 89666-02162 · 89666-02163 · 89666-02290 · 89666-02300 · 89666-02330 · 89666-02331 · 89666-02332 · 89666-02340 · 89666-02341 · 89666-02342 |
| 89667E | No. 1 engine control ECU bracket | 89667-01010 · 89667-02060 · 89667-02070 · 89667-02110 · 89667-02120 |
| 89668 | No. 2 engine control ECU bracket | 89668-01010 · 89668-02060 · 89668-02080 |
| 89669 | No. 3 engine control ECU bracket | 89669-01010 · 89669-12030 |
