Toyota COROLLA 行李箱门和行李箱锁 — Figure 6105

Toyota COROLLA EPC diagram 6105, 行李箱门和行李箱锁, with 1 images and 18 PNC and OE references.

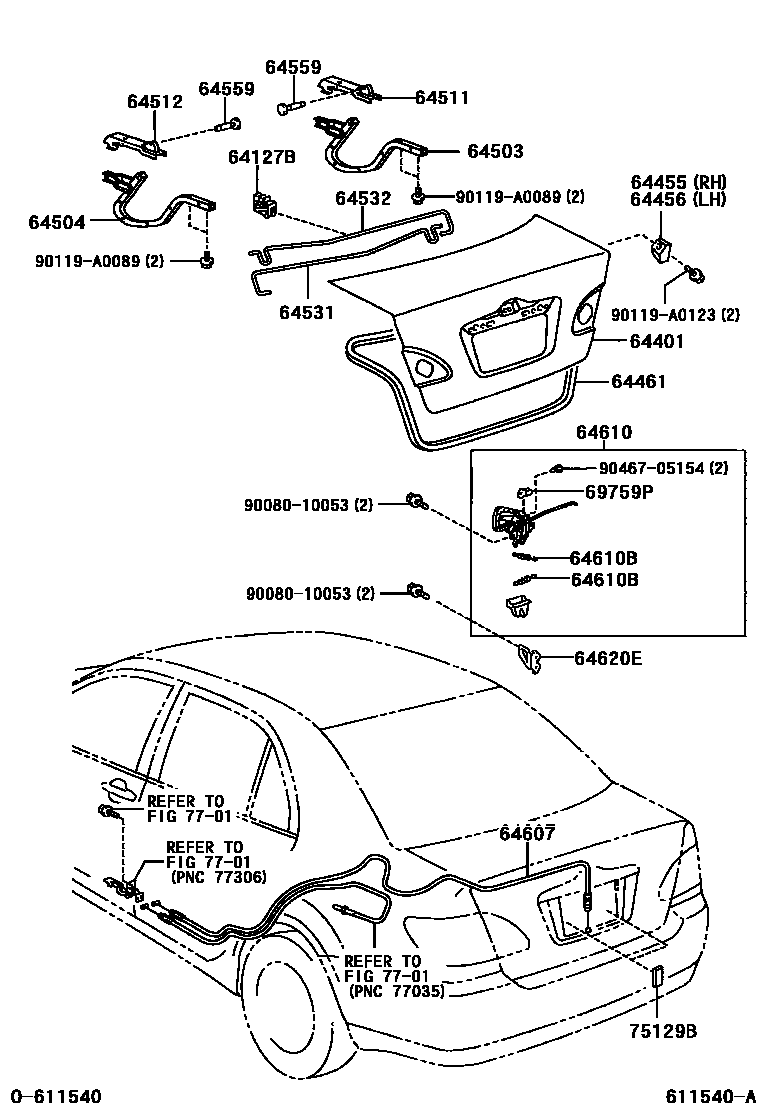

Toyota COROLLA 行李箱门和行李箱锁 EPC diagram — 611540A
行李箱门和行李箱锁 — 611540A (200201 – 999999)

PNC and OE references

PNCPart nameOE numbers
64127BTrunk door torsion bar bracket64127-33041
64401Trunk door panel sub-assembly64401-02100 · 64401-02110
64455Luggage door right cushion64455-02020
64456Luggage door left cushion64456-02020
64461Trunk door seal64461-02070
64503Trunk door right hinge arm sub-assembly64503-12160
64504Trunk door left hinge arm sub-assembly64503-12160
64511Trunk door right hinge bracket64511-02040
64512Trunk door left hinge bracket64511-02040
64531Trunk door right hinge torsion bar64531-02070 · 64531-02080
64532Trunk door left hinge torsion bar64532-02070 · 64532-02080
64559Trunk door hinge pin64559-12040
64607Trunk door lock control cable sub-assembly64607-02090
64610Trunk door lock assembly64610-02070 · 64610-02071
64610BTension spring (for trunk door lock)90080-50097 · 90080-50128
64620ETrunk door lock assembly64621-01020
69759PDoor lock control link buckle69759-03010
75129Brear license plate cushion75129-02020 · 75129-21010
