Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 2 images and 32 PNC and OE references.

Toyota COROLLA Floor stringers EPC diagram — 531243H
Floor stringers — 531243H (200201 – 200405)

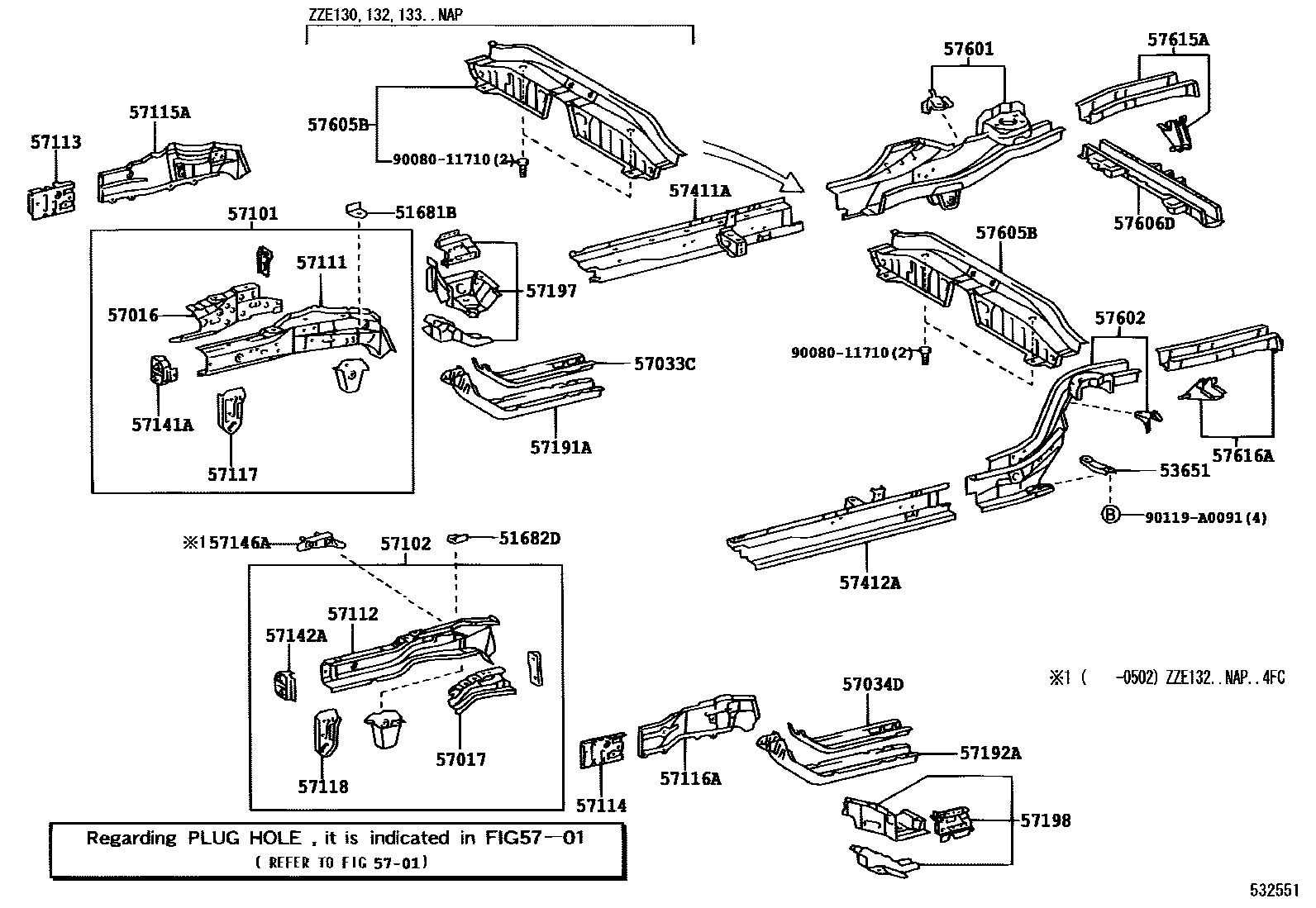

Toyota COROLLA Floor stringers EPC diagram — 532551
Floor stringers — 532551 (200405 – 999999)

PNC and OE references

PNCPart nameOE numbers
51681BRight front wheel brake flexible hose support plate51681-02020
51682DLeft front wheel brake flexible hose support plate51682-02020
53651Rear floor longitudinal beam bracket53651-32010
57016Right front longitudinal beam reinforcement sub-assembly57016-02070
57017Left front longitudinal beam reinforcement sub-assembly57017-01010 · 57017-02060
57033CNo. 3 right front longitudinal beam reinforcement sub-assembly57033-02030
57034DNo. 3 left front longitudinal beam reinforcement sub-assembly57034-02030
57101Right front longitudinal beam sub-assembly57101-01900 · 57101-02902
57102Left front longitudinal beam sub-assembly57102-01901 · 57102-01902 · 57102-01903 · 57102-02904 · 57112-02900
57111Right front longitudinal beam57111-02050
57112Left front longitudinal beam57112-02080
57113Right front longitudinal beam extension57113-02040
57114Left front longitudinal beam extension57114-02040
57115ARight front longitudinal beam outer panel57115-02030
57116ALeft front longitudinal beam outer panel57116-02030
57117Right front longitudinal beam front plate sub-assembly57117-02010
57118Left front longitudinal beam front plate sub-assembly57118-02010
57141AFront bumper arm right bracket57141-01010 · 57141-02020
57142AFront bumper arm left bracket57142-01010 · 57142-02010
57146ALeft front longitudinal beam rear reinforcement57146-02020
57191ARight rear longitudinal member inside front floor57191-02090
57192ALeft rear longitudinal member inside front floor57192-02090
57197Right front torsion box section piece57107-02900
57198Left front anti-torsion box section piece57198-02900
57411AFloor right inner longitudinal beam57401-02100
57412AFloor left inner longitudinal beam57402-02100
57601Rear floor right longitudinal beam sub-assembly57601-02910 · 57611-01900 · 57611-02902
57602Rear floor left longitudinal beam sub-assembly57404-02901 · 57602-02908 · 57602-02909 · 57612-02902
57605BRear floor No. 1 cross member sub-assembly57605-02900 · 57605-02902 · 57605-12200
57606DRear shock absorber mounting beam sub-assembly57606-01040 · 57606-01050 · 57606-02050
57615ARear floor right rear longitudinal member57615-01901 · 57615-02908
57616ARear floor left rear longitudinal member57616-01901 · 57616-02907
