Toyota COROLLA 制动助力器和真空管 — Figure 4703

Toyota COROLLA EPC diagram 4703, 制动助力器和真空管, with 2 images and 9 PNC and OE references.

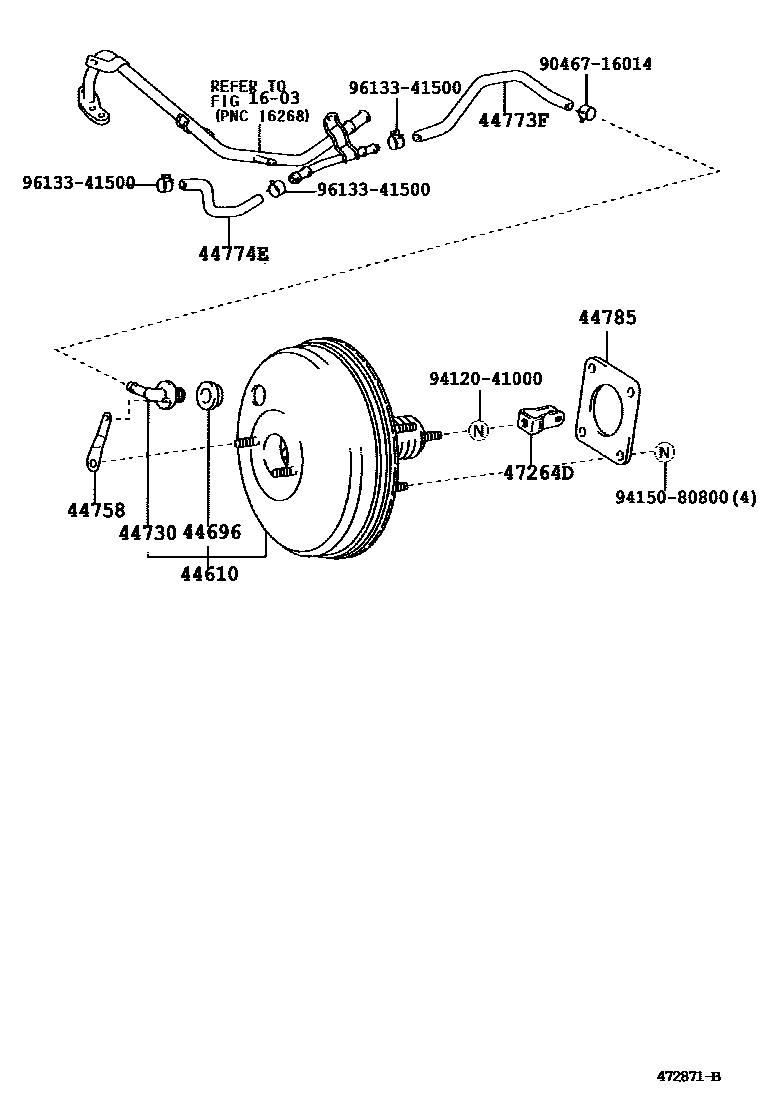

Toyota COROLLA 制动助力器和真空管 EPC diagram — 472871B
制动助力器和真空管 — 472871B (200201 – 999999)

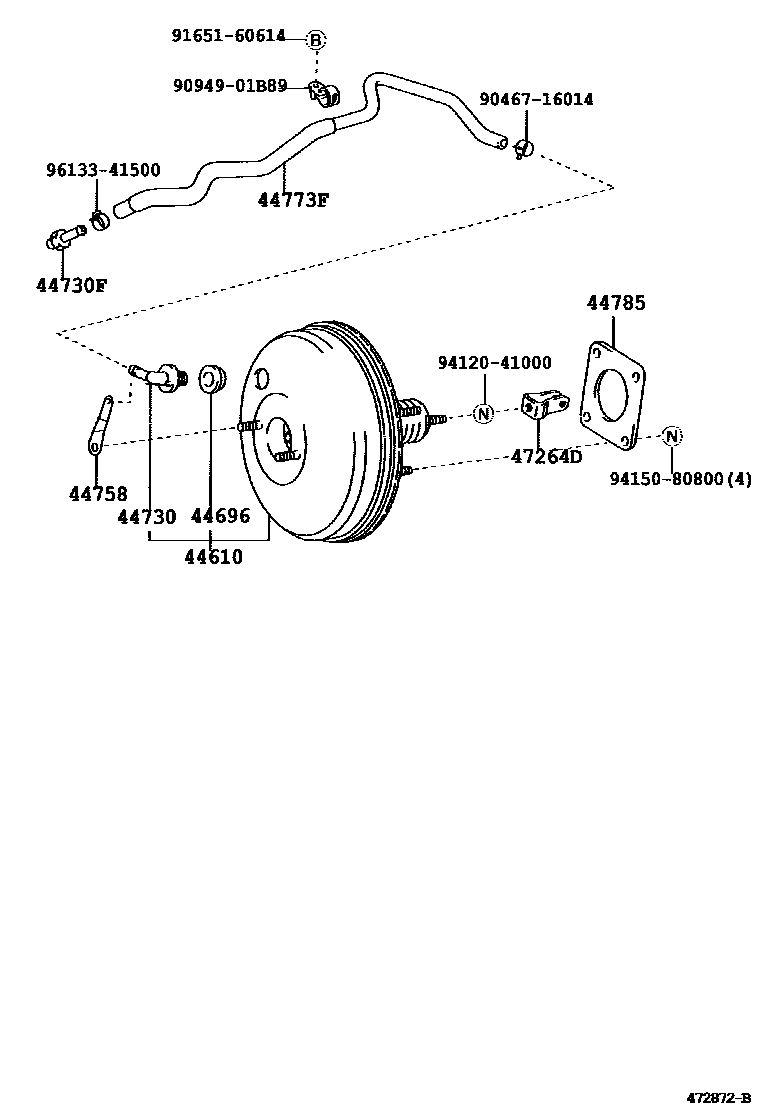

Toyota COROLLA 制动助力器和真空管 EPC diagram — 472872B
制动助力器和真空管 — 472872B (200201 – 999999)

PNC and OE references

PNCPart nameOE numbers
44610brake booster assembly44610-02210
44696One-way valve seal90480-24439
44730Vacuum check valve assembly (for brake)44730-12070
44730FVacuum hose connector (for manifold side)90404-51319
44758Vacuum check valve bracket44758-02050
44773FHoses (connector to check valve)44773-12710 · 44773-12810
44774EHoses (joints to connector tubes)44774-20310
44785brake booster pad44785-02010
47264DBrake master cylinder push rod U-shaped clamp47264-12060
