Toyota COROLLA 变速器油冷却器和配管(ATM) — Figure 3514

Toyota COROLLA EPC diagram 3514, 变速器油冷却器和配管(ATM), with 2 images and 14 PNC and OE references.

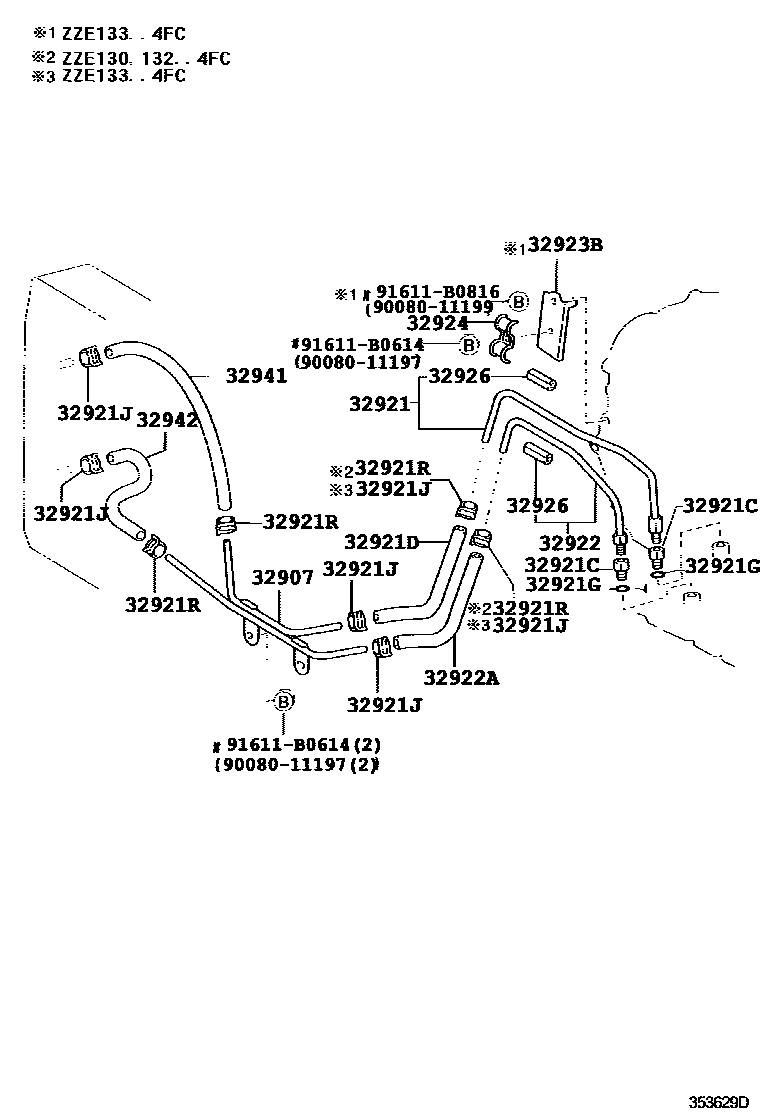

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — 353629D
变速器油冷却器和配管(ATM) — 353629D (200201 – 999999)

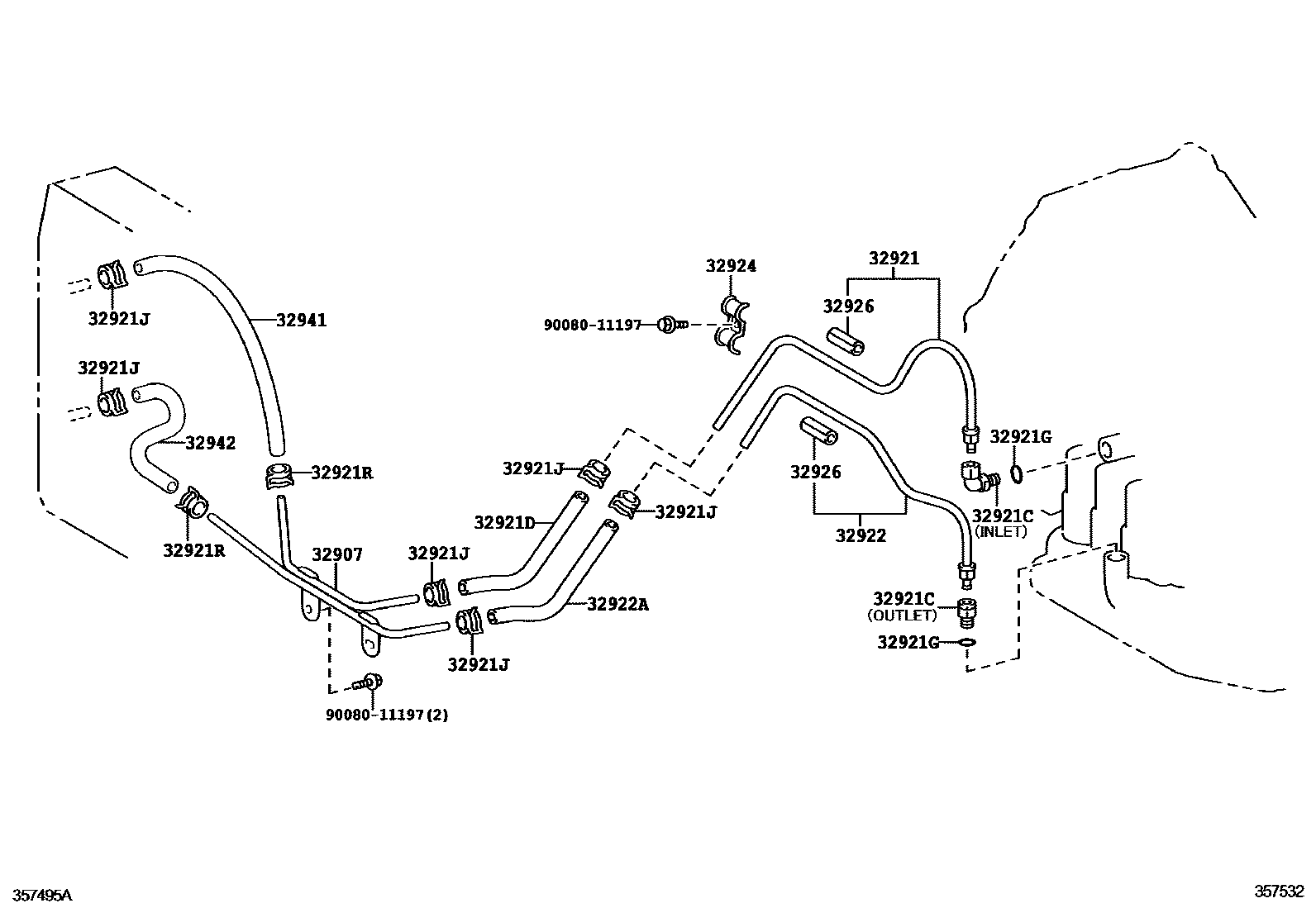

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — 357532
变速器油冷却器和配管(ATM) — 357532 (200201 – 999999)

PNC and OE references

PNCPart nameOE numbers
32907No. 2 transmission oil cooler oil outlet pipe sub-assembly32907-02030
32921No. 1 transmission oil cooler oil inlet pipe32921-02200 · 32921-12500 · 32921-13030
32921CFitting (for transmission oil cooler tube)90404-14007 · 90404-14019 · 90404-16031 · 90407-14003
32921DHose (for transmission oil cooler oil inlet)90080-44125 · 90445-15020
32921GO-ring (for transmission oil cooler pipe joint)90301-10189 · 90301-11006
32921JClamp (for transmission oil cooler hose)90467-13039 · 96135-51300
32921RClamp No. 2 (for transmission oil cooler hose)90080-46071
32922No. 1 transmission oil cooler oil outlet pipe32922-02160 · 32922-12430 · 32922-13040
32922AHoses (for transmission oil cooler oil outlet)90080-44125 · 90445-15020
32923BNo. 1 automatic transmission oil cooler pipe clamp32923-32100
32924No. 2 transmission oil cooler pipe clamp90462-10127 · 90462-12074
32926Automatic transmission oil cooler pipe cushion32926-02010 · 32926-10010 · 32926-30020
32941No. 1 transmission oil cooler oil inlet hose90080-44125
32942No. 1 transmission oil cooler oil outlet hose90080-44124 · 90080-44125
