Toyota COROLLA 中央支架和行星太阳齿轮(ATM) — Figure 3508

Toyota COROLLA EPC diagram 3508, 中央支架和行星太阳齿轮(ATM), with 2 images and 24 PNC and OE references.

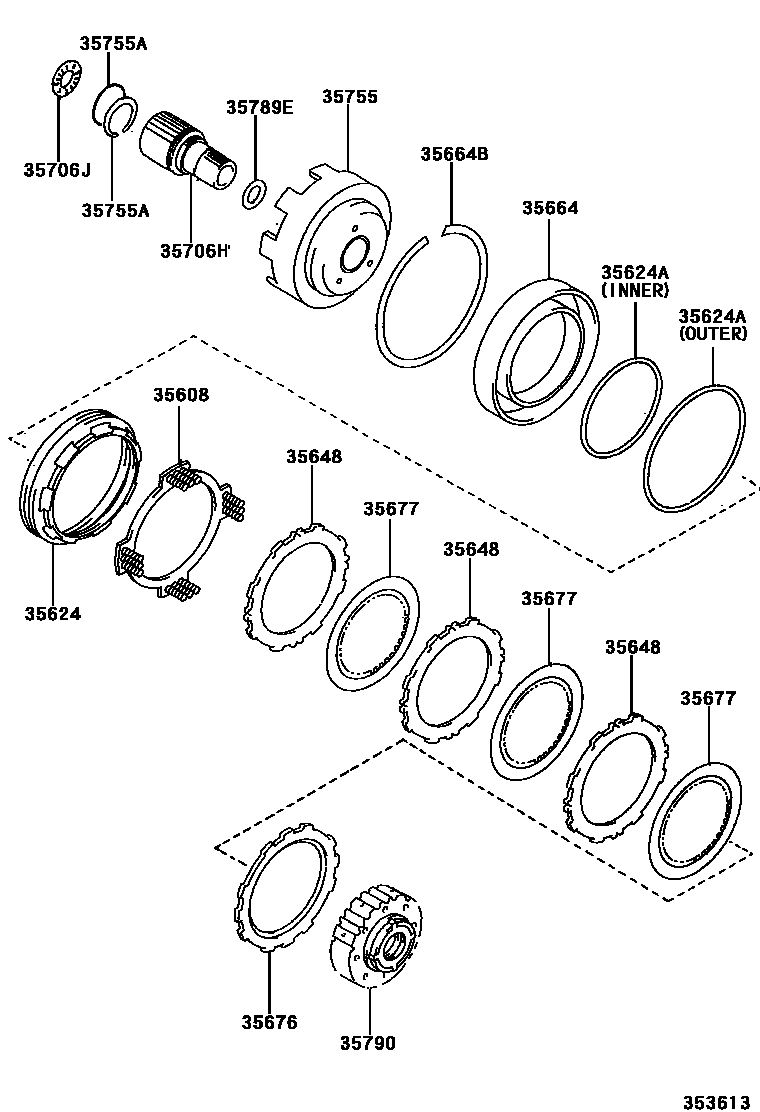

Toyota COROLLA 中央支架和行星太阳齿轮(ATM) EPC diagram — 353613
中央支架和行星太阳齿轮(ATM) — 353613 (200201 – 999999)

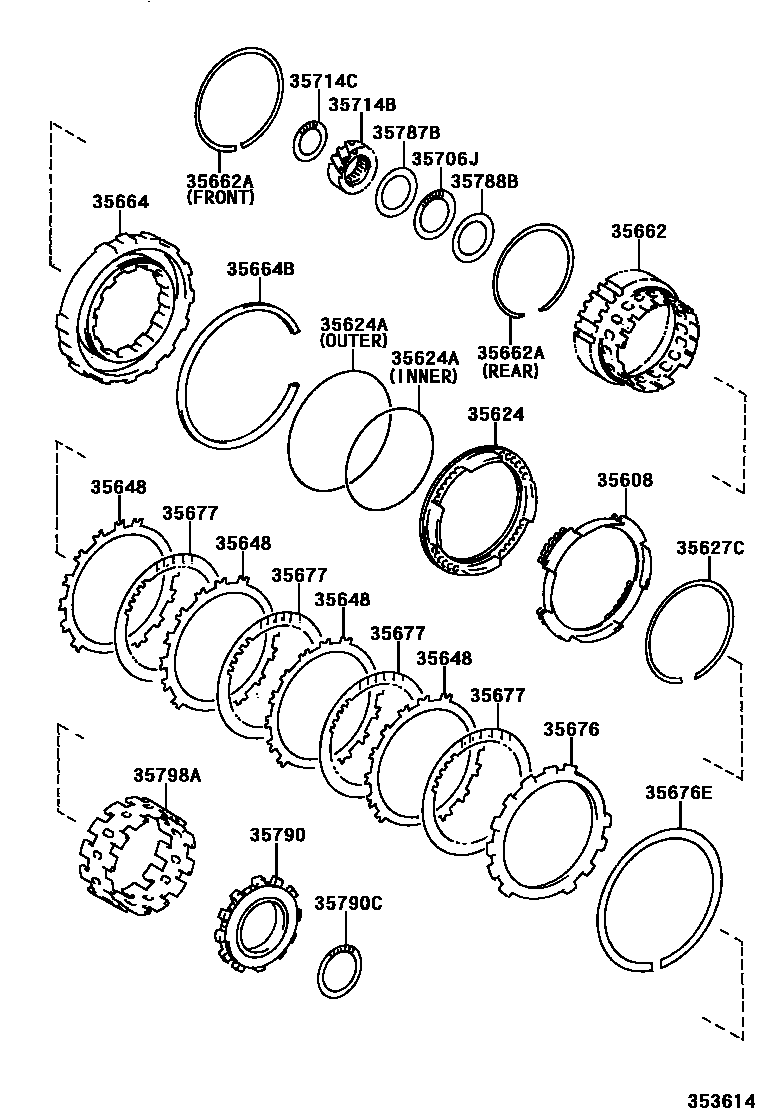

Toyota COROLLA 中央支架和行星太阳齿轮(ATM) EPC diagram — 353614
中央支架和行星太阳齿轮(ATM) — 353614 (200201 – 999999)

PNC and OE references

PNCPart nameOE numbers
35608Second gear brake piston return spring sub-assembly35608-21010 · 35608-32010
35624Second gear brake piston35624-12020 · 35624-21010
35624AO-ring (for second gear brake piston)90301-99093 · 90301-99095 · 90301-99100 · 90301-99115
35627CShaft snap ring (for second gear brake piston return spring seat)90520-99036
35648Clutch disc (for second gear brake)35648-12010 · 35691-21010
35662brake hub35662-21010
35662ASnap ring (for brake hub)90520-99024 · 90520-99033
35664Second gear brake cylinder35664-12010 · 35664-21011
35664BHole snap ring (for second gear brake cylinder)90520-99013 · 90520-99027
35676Brake flange (for second gear brake)35676-12030 · 35676-12040 · 35676-12050 · 35676-12060 · 35676-12070 · 35676-21070 · 35676-21080 · 35676-21090 · 35676-21100 · 35676-21110 · 35676-21120 · 35676-21130
35676EHole snap ring (for second gear brake)90520-99026
35677Clutch disc (for second gear brake)35677-28030 · 35681-21010
35706HPlanetary gear train sun gear sub-assembly35706-12010
35706JThrust needle roller bearing (for planetary gear train sun gear)90374-28011 · 90374-38002
35714BInput shaft sun gear35714-21010
35714CThrust needle roller bearing (for input shaft sun gear)90374-34006
35755sun gear input drum35755-32020
35755AShaft snap ring (for sun gear input drum)90520-44002 · 90520-46010
35787BNo. 2 thrust bearing race35787-21010
35788BNo. 3 thrust bearing race35788-21010
35789EThrust bearing race (for planetary gear train sun gear)35789-22010
35790One-way clutch assembly35790-21010 · 35790-32050 · 35790-33020
35790CThrust needle roller bearing90374-53001
35798AOne-way clutch outer sleeve35798-21011
