Toyota COROLLA Air Cleaner — Figure 1703

Toyota COROLLA EPC diagram 1703, Air Cleaner, with 3 images and 10 PNC and OE references.

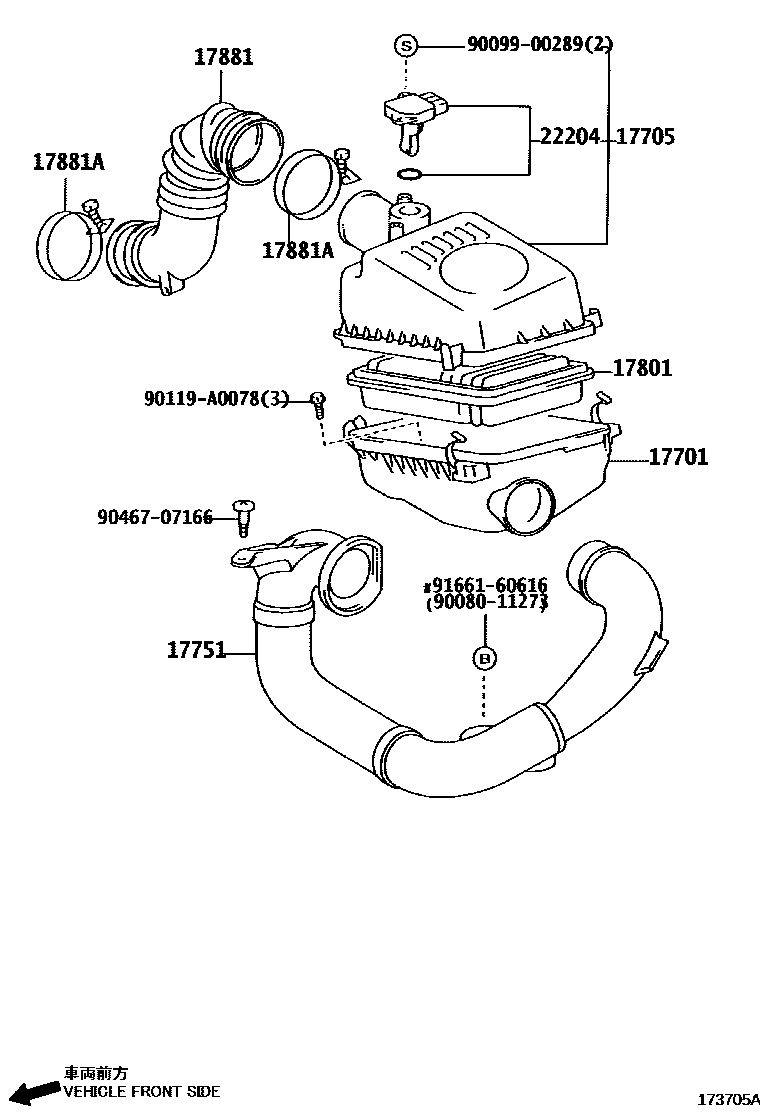

Toyota COROLLA Air Cleaner EPC diagram — 173705A
Air Cleaner — 173705A (200201 – 200412)

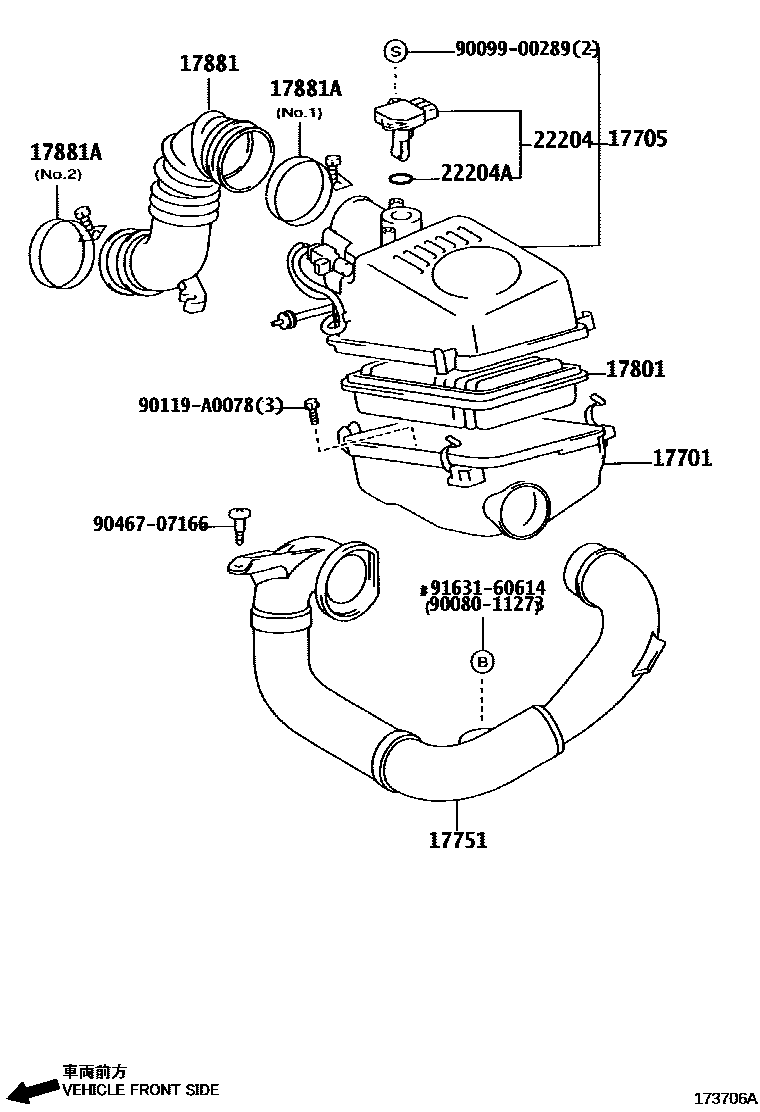

Toyota COROLLA Air Cleaner EPC diagram — 173706A
Air Cleaner — 173706A (200201 – 999999)

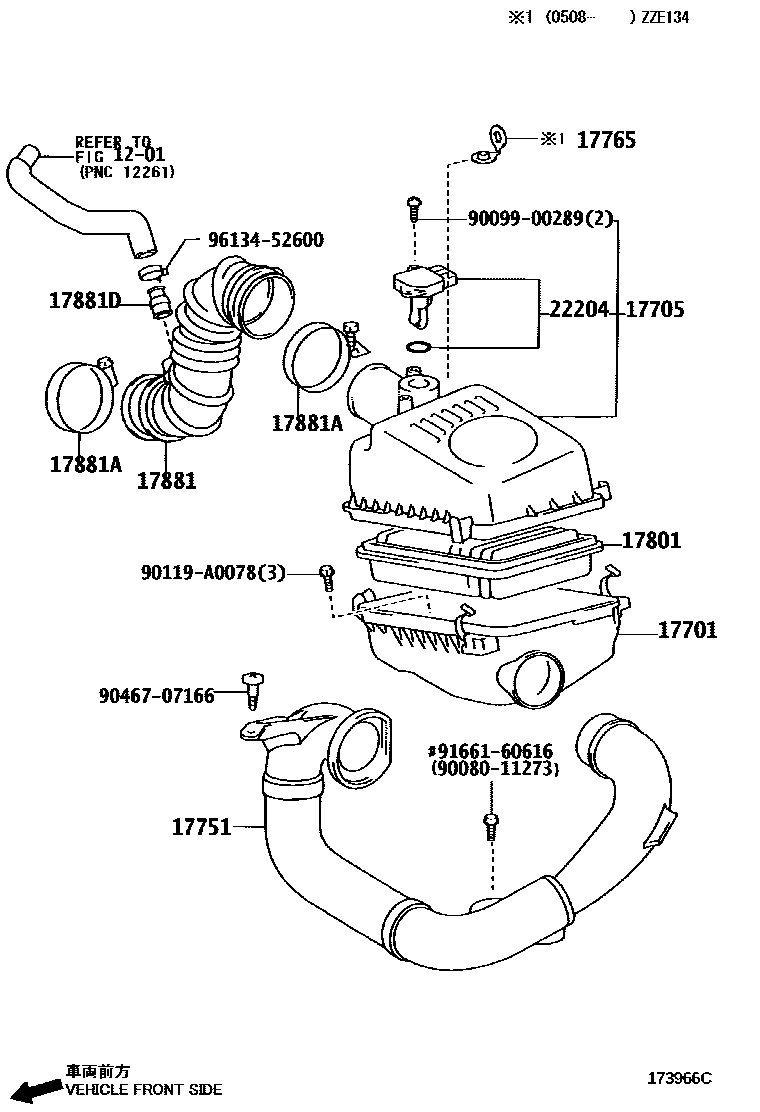

Toyota COROLLA Air Cleaner EPC diagram — 173966C
Air Cleaner — 173966C (200405 – 999999)

PNC and OE references

PNCPart nameOE numbers
17701Air filter housing sub-assembly17701-0D050 · 17701-0D130 · 17701-22111 · 17701-22120
17705Air filter cover sub-assembly17705-0D050 · 17705-0D070 · 17705-22150 · 17705-22151 · 17705-22152 · 17705-22170
17751No. 1 air filter air inlet17751-0D050 · 17751-0D060
17765No. 1 air filter stay17706-22010
17801Air filter element sub-assembly17801-0D020 · 17801-22020
17881No. 1 air cleaner hose17881-0D090 · 17881-0D120 · 17881-0D140 · 17881-0D190 · 17881-0D191 · 17881-22090
17881AClamp (for No. 1 air cleaner hose)96111-10750 · 96111-10800 · 96111-10850
17881DConnector tube (for air cleaner hose)90406-28001
22204Intake air flow meter assembly22204-0D030 · 22204-22010
22204AO-ring (for intake air flow meter)90099-14141
