Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 2 images and 7 PNC and OE references.

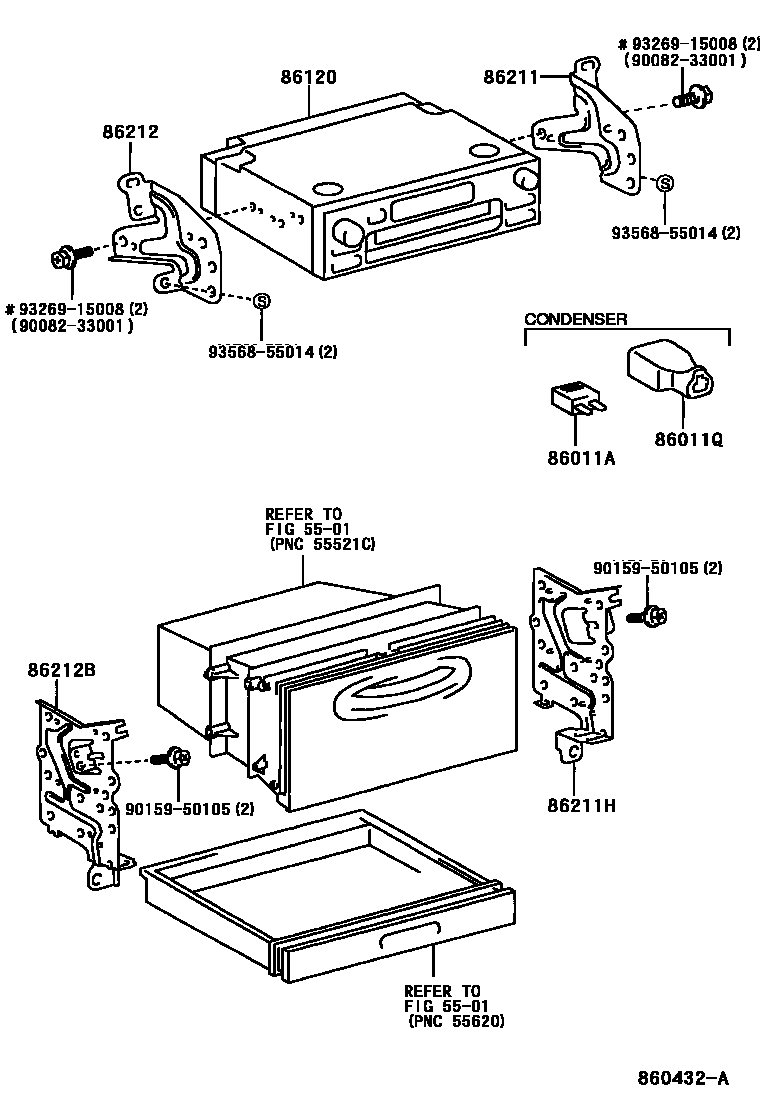

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 860432A
收音机、放大器和冷凝器 — 860432A (199708 – 999999)

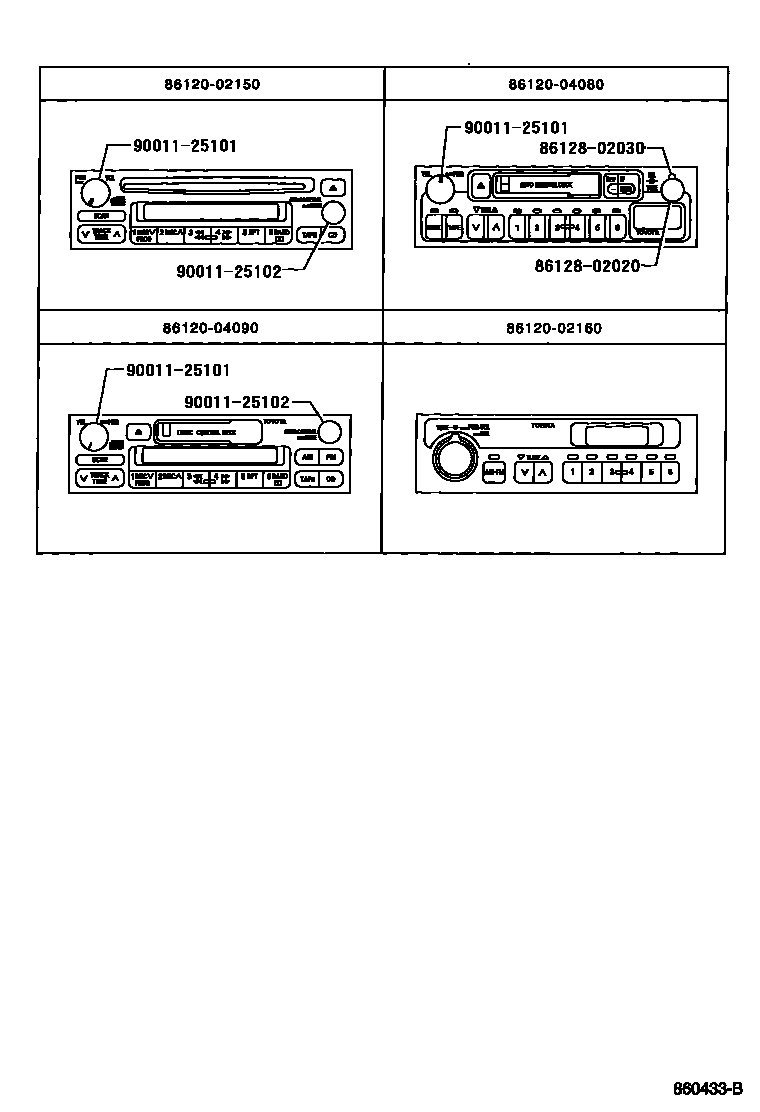

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 860433B
收音机、放大器和冷凝器 — 860433B (199708 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04066
86011Qradio settings phase modulator90980-04111 · 90980-04151
86120Radio assembly86120-02150 · 86120-02160 · 86120-04080 · 86120-04090
86211No. 1 radio bracket86211-02060
86211HNo. 2 radio bracket86211-02070
86212No. 2 radio bracket86212-02060
86212BNo. 1 radio bracket86212-02070
