Toyota COROLLA 电子燃油喷射系统 — Figure 8404

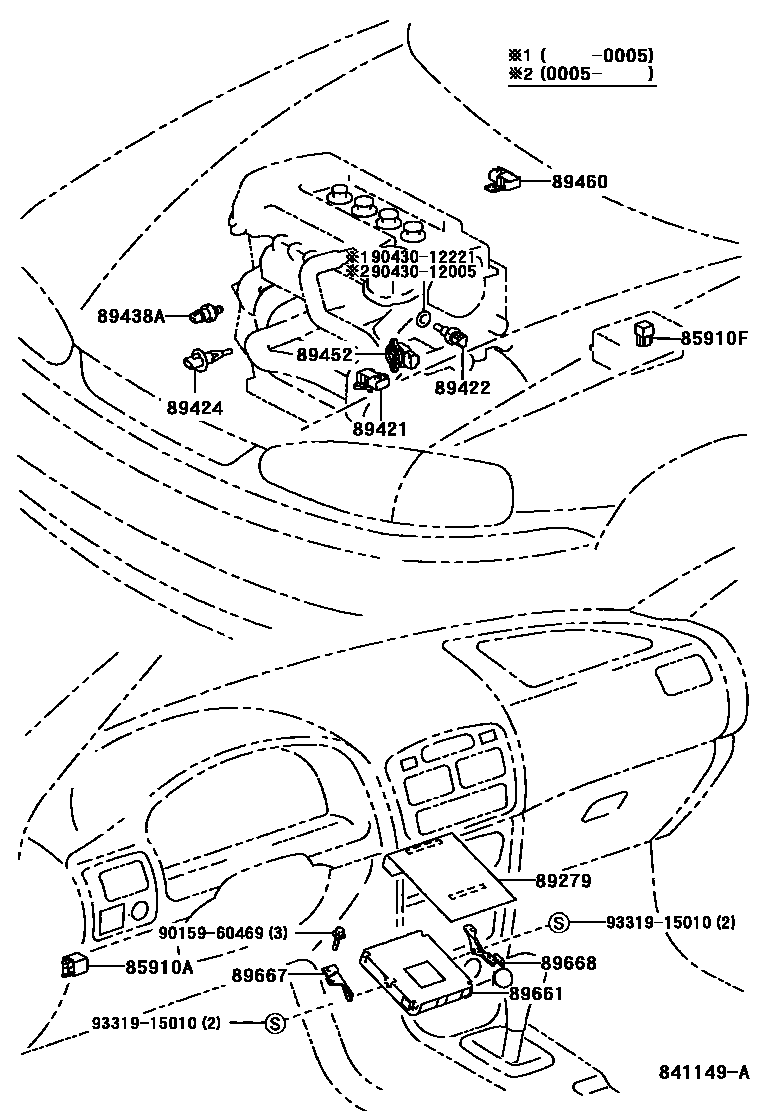

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 1 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87010 · 90084-98031 |
| 85910F | ECU relay (for EFI) | 90080-87010 · 90084-98031 |
| 89279 | Engine control ECU cover | 89279-02050 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89420-02030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-16010 |
| 89424 | Intake air temperature sensor (for E.F.I.) | 89424-06010 · 89424-12010 |
| 89438A | Power steering oil pressure switch | 89438-33010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-02020 · 89452-20130 |
| 89460 | Steam pressure sensor assembly | 89460-02010 · 89460-02020 · 89460-12010 |
| 89661 | Engine control ECU | 89661-02350 · 89661-02351 · 89661-02360 · 89661-02361 · 89661-02370 · 89661-02371 · 89661-02380 · 89661-02381 · 89661-02390 · 89661-02391 · 89661-02400 · 89661-02401 · 89661-02410 · 89661-02411 · 89661-02420 · 89661-02421 · 89661-02430 · 89661-02431 · 89661-02540 · 89661-02541 · 89661-02550 · 89661-02551 · 89661-02560 · 89661-02561 · 89661-02570 · 89661-02571 · 89661-02580 · 89661-02581 · 89661-02590 · 89661-02591 · 89661-02600 · 89661-02601 · 89661-02610 · 89661-02611 · 89661-02620 · 89661-02621 · 89661-02670 · 89661-02671 · 89661-02672 · 89661-02680 · 89661-02681 · 89661-02682 · 89661-02690 · 89661-02691 · 89661-02692 · 89661-02720 · 89661-02721 · 89661-02722 · 89661-02781 · 89661-02782 · 89661-02783 · 89661-02791 · 89661-02792 · 89661-02801 · 89661-02802 · 89661-02811 |
| 89667 | Engine control ECU bracket | 89667-02050 |
| 89668 | No. 2 engine control ECU bracket | 89668-02020 |
