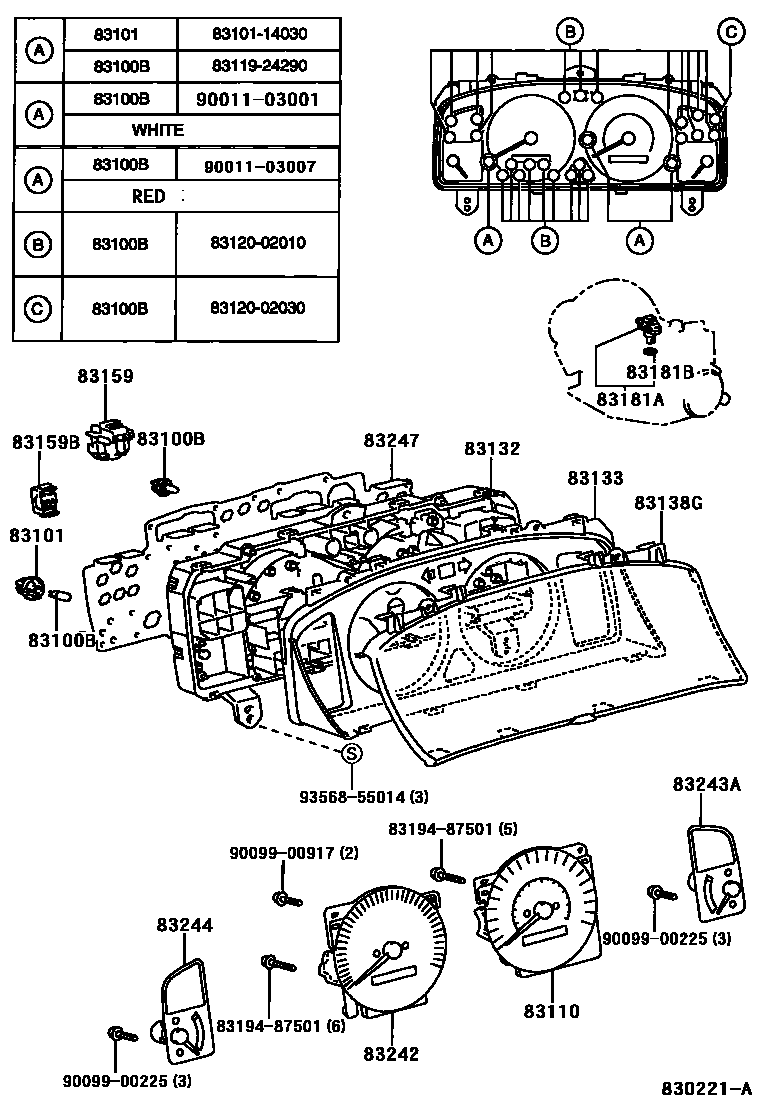

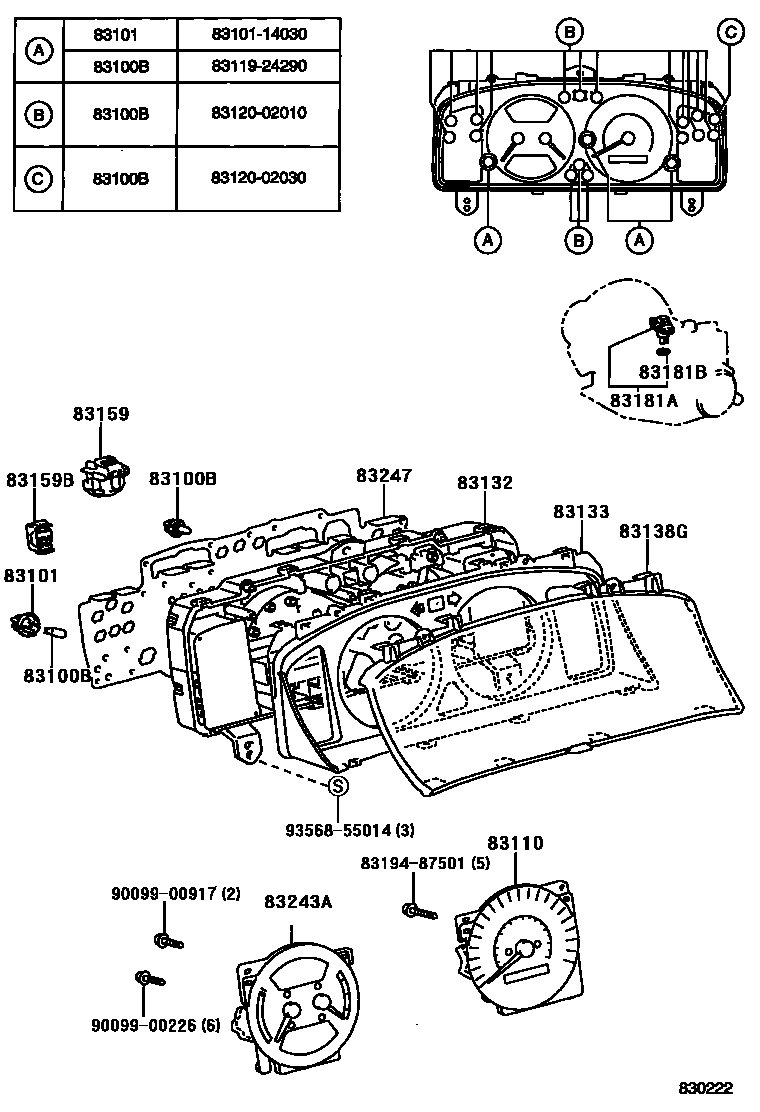

Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 3 images and 15 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83119-24290 · 83120-02010 · 83120-02030 · 90011-03001 · 90011-03007 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 |
| 83110 | Speedometer assembly | 83220-02020 · 83220-02030 · 83220-02040 · 83220-02050 · 83220-02060 · 83220-02100 · 83220-02120 · 83220-02130 |
| 83132 | Instrument cluster housing | 83841-02050 · 83841-02060 · 83841-02070 · 83841-02080 · 83841-02110 · 83841-02130 |
| 83133 | Combined instrument panel No. 1 | 83811-02050 · 83811-02090 · 83811-02530 |
| 83138G | Instrument cluster glass | 83852-02050 |
| 83159 | No.1 instrument switch | 83871-1A710 |
| 83159B | Instrument relay assembly | 83159-22170 |
| 83181A | speedometer sensor | 83181-12020 · 83181-12040 |
| 83181B | O-ring (for speedometer sensor) | 96711-24018 · 96711-24030 |
| 83242 | Engine tachometer assembly | 83881-02050 · 83881-02060 · 83881-02061 · 83881-02070 · 83881-02071 · 83881-02080 · 83881-02081 · 83881-02090 · 83881-02100 · 83881-02140 · 83881-02240 · 83881-02241 · 83881-02530 · 83881-02540 |
| 83243A | Fuel gauge sub-assembly | 83882-02050 · 83882-02070 · 83882-02080 · 83882-02090 · 83882-02100 · 83882-02110 · 83882-02120 · 83882-02240 · 83882-02530 · 83882-02540 |
| 83244 | Water temperature meter sub-assembly | 83883-02050 · 83883-02090 · 83883-02530 |
| 83247 | Instrument circuit board | 83861-02050 · 83861-02060 · 83861-02061 · 83861-02080 · 83861-02082 · 83861-02110 · 83861-02111 |

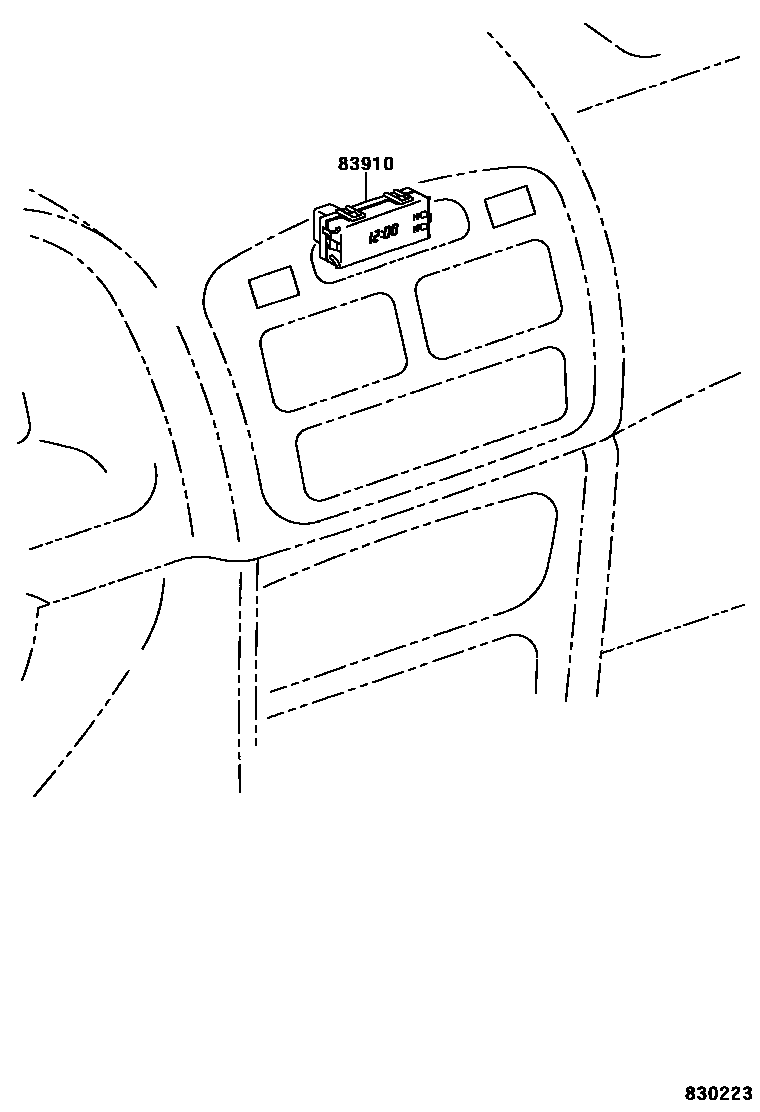

| 83910 | clock assembly | 83910-02040 |
